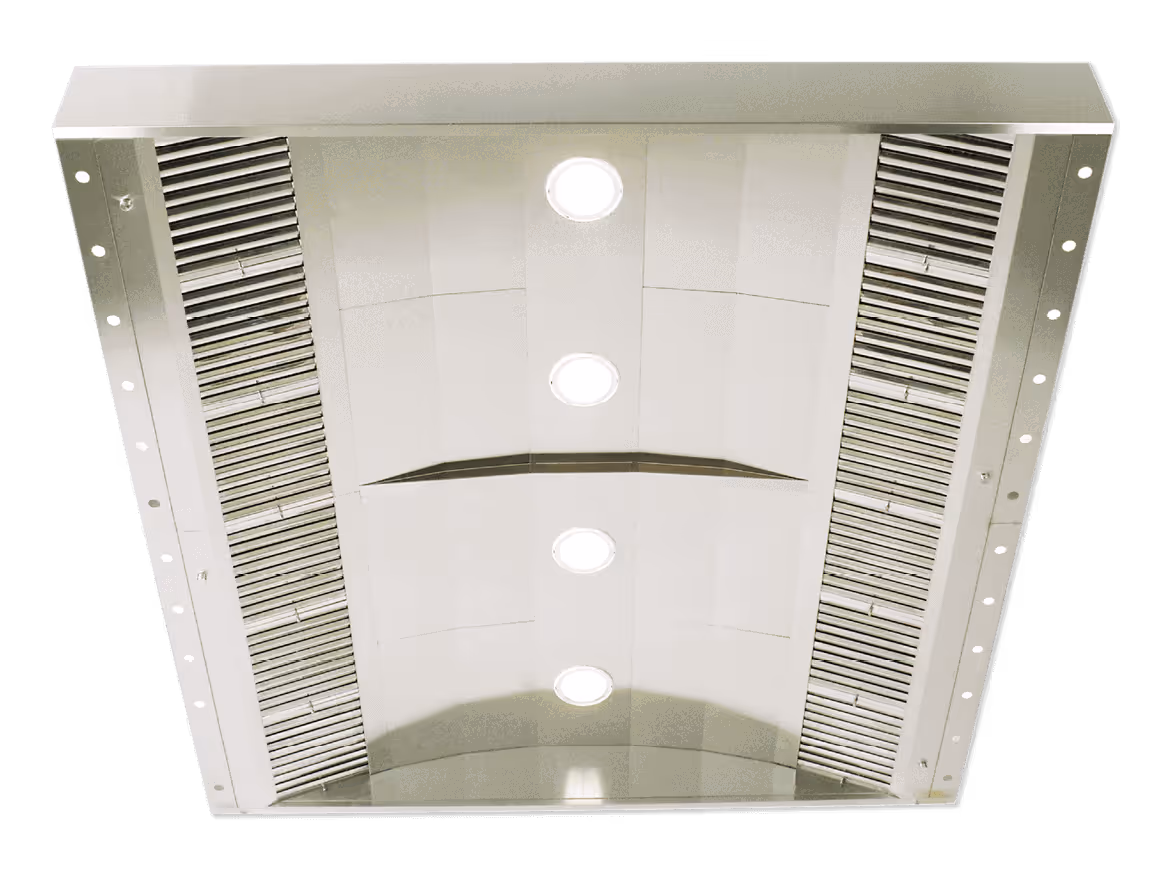

Spacio®

campana de diseño con 300 mm de altura adecuada para cocinar en vivo

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Diseño específico:
- Zona pasiva en forma de cúpula.
- Zona activa rígida y de estanque.
- Iluminación LED integrada en la estructura.

Versiones:
- Spacio® Deco con iluminación ambiental en la zona periférica (disponible en varios colores).
- Spacio® con compensación integrada (inflado lateral o inferior).

Campo de visión libre:
- Altura de instalación de hasta 2,6 m.
- Instalación en lámpara de techo o empotrada en falso techo (altura 300 mm).

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

2 versiones: Spacio® y Spacio® Design.
Altura: 300 mm
Profundidad:
- Spacio®: 2250 mm, 2500 mm, 2750 mm y 3000 mm.
- Spacio® Deco: 2450 mm, 2700 mm, 2950 mm y 3200 mm.
Longitud: montaje de módulos de 1000 mm, 1500 mm y 2000 mm.

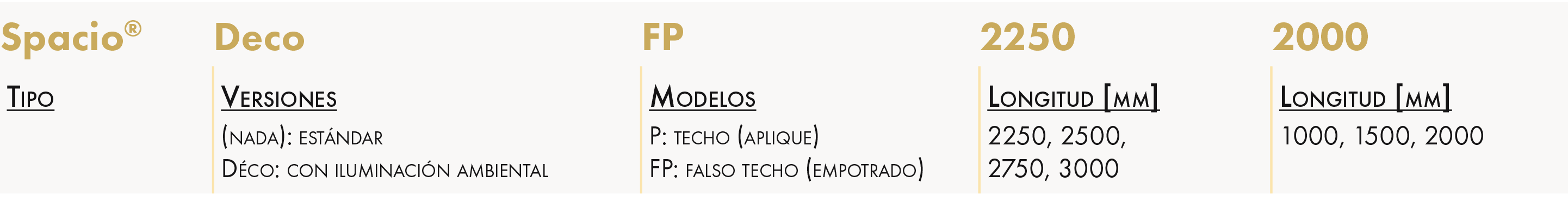

DESIGNACIÓN

APLICACIÓN/USO

Evacuación de calor, captura y filtración de contaminantes en cocinas profesionales, de área media y alto nivel de escape.
Restauración comercial o colectiva.
Cocinas nuevas o renovadas.
Para bloques centrales fijos o modulares.
Ideal para zonas de cocina en vivo.

CONSTRUCCIÓN/COMPOSICIÓN

OPCIONES

Spacio® con compensación integrada: póngase en contacto con nosotros para obtener más información.

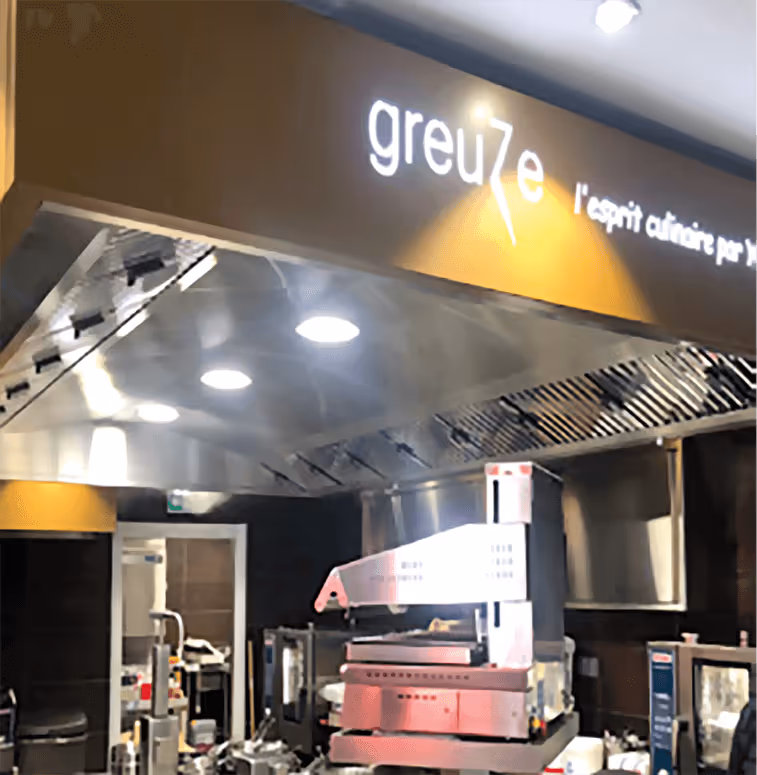

Iluminación ambiental en la zona periférica.
Compatible con el sistema de extinción de incendios Pyrosafe® Pro.
Personalización: pintura RAL específica, corte láser de la imagen de su elección con retroiluminación.

EMBALAJE

Se vende por unidad.
Se entrega en una caja de madera, envuelta en una película termorretráctil para proteger las láminas de acero inoxidable.
Las áreas de captación se entregan montadas.
Se suministra con un diagrama de montaje.

DIMENSIONES

CONSTRUCCIÓN Y COMPOSICIÓN

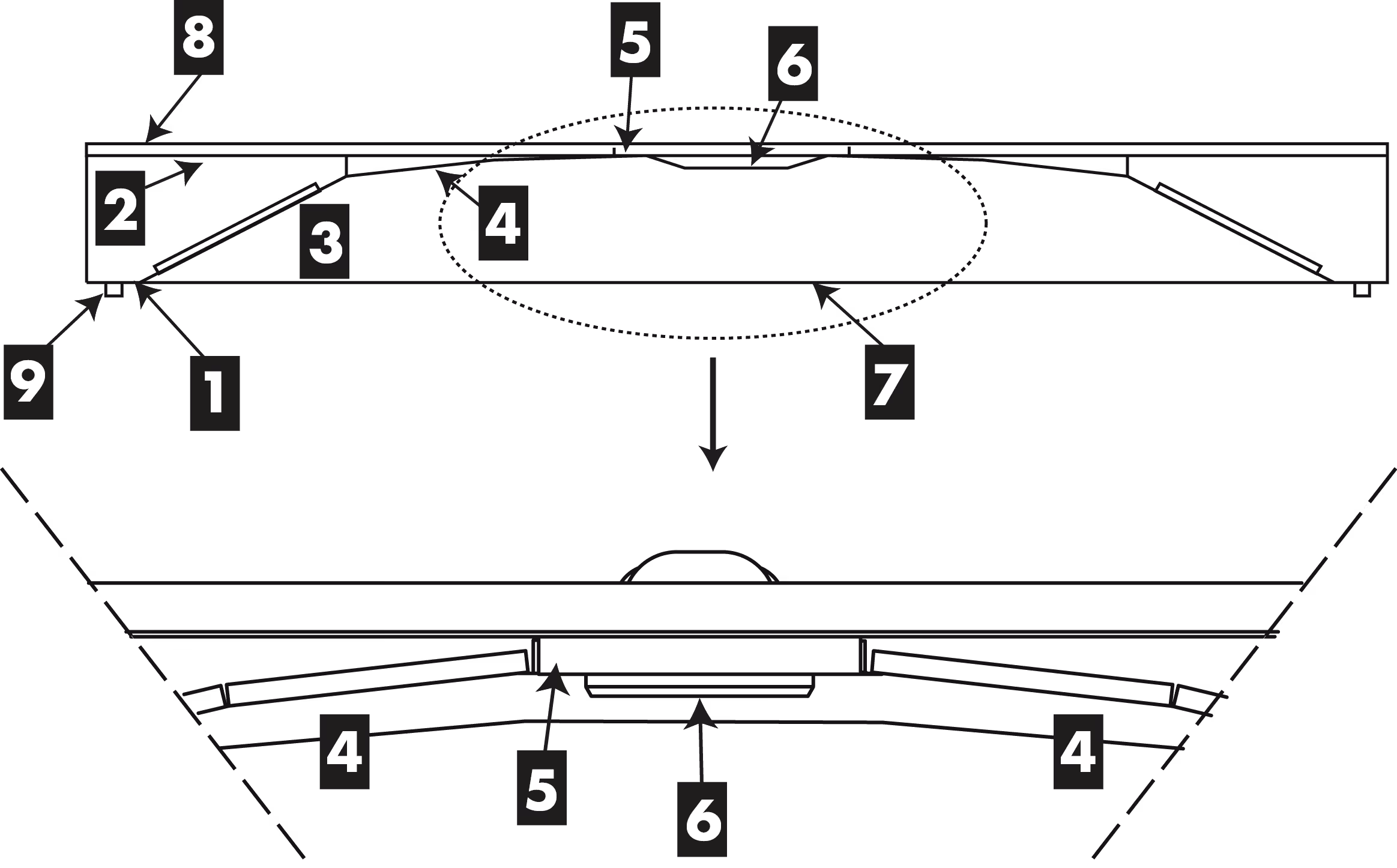

1) Fachada portafiltros en acero inoxidable pulido AISI 304; 2) Placa superior en acero galvanizado; 3) Filtro de choque en acero inoxidable AISI 304 brillante, eficiencia del 95%, flujo de 500 a 900 m³/h, dimensiones: 490 x 390 x 25 mm; 4) Cúpula extraíble en acero inoxidable pulido AISI 304; 5) Zona central en acero inoxidable cepillado AISI 304; 6) Iluminación LED circular, IP 54, 25 W; 7;) Perfil de acero inoxidable cepillado AISI 304; 8) Soporte de acero galvanizado; 9) Desagüe para evacuación de condensado.

‍

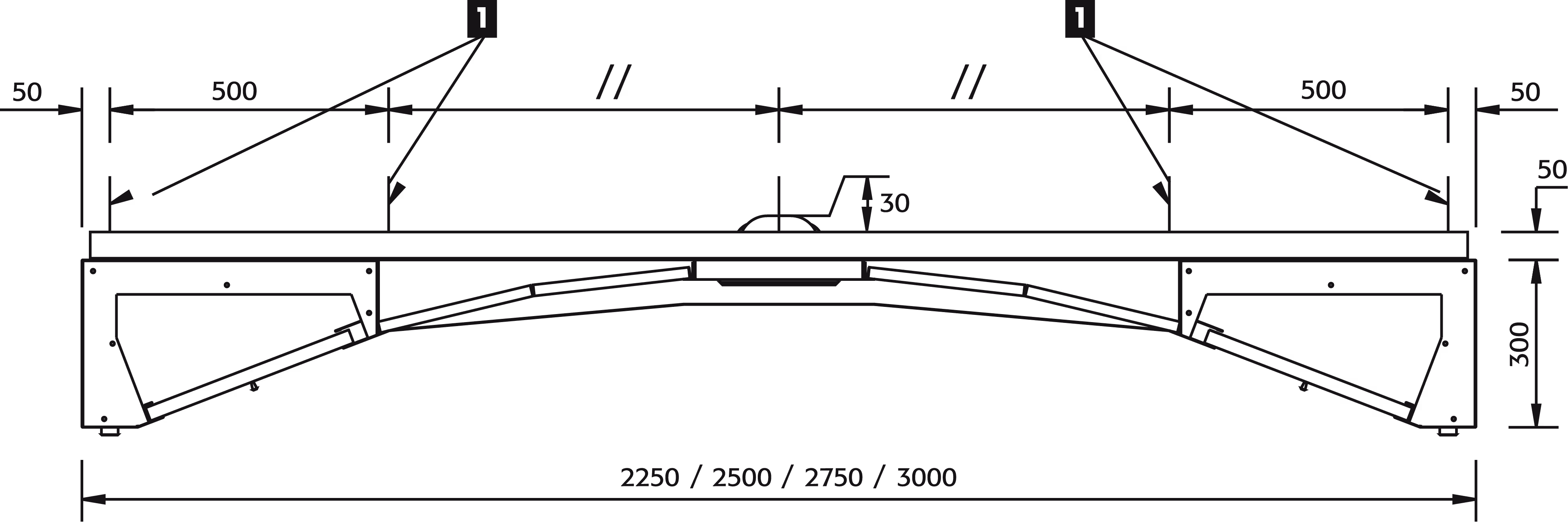

Spacio®

1) Varilla roscada con un diámetro máximo de 10 mm; 2) 50 mm sin perfil; 3) Módulos de 1000 mm, 1500 mm y 2000 mm; 4) Profundidad; 5) 85 mm con perfil

‍

Spacio® con compensación integrada

1) Impulsión lateral; 2) Impulsión inferior

‍

DIMENSIONES

‍

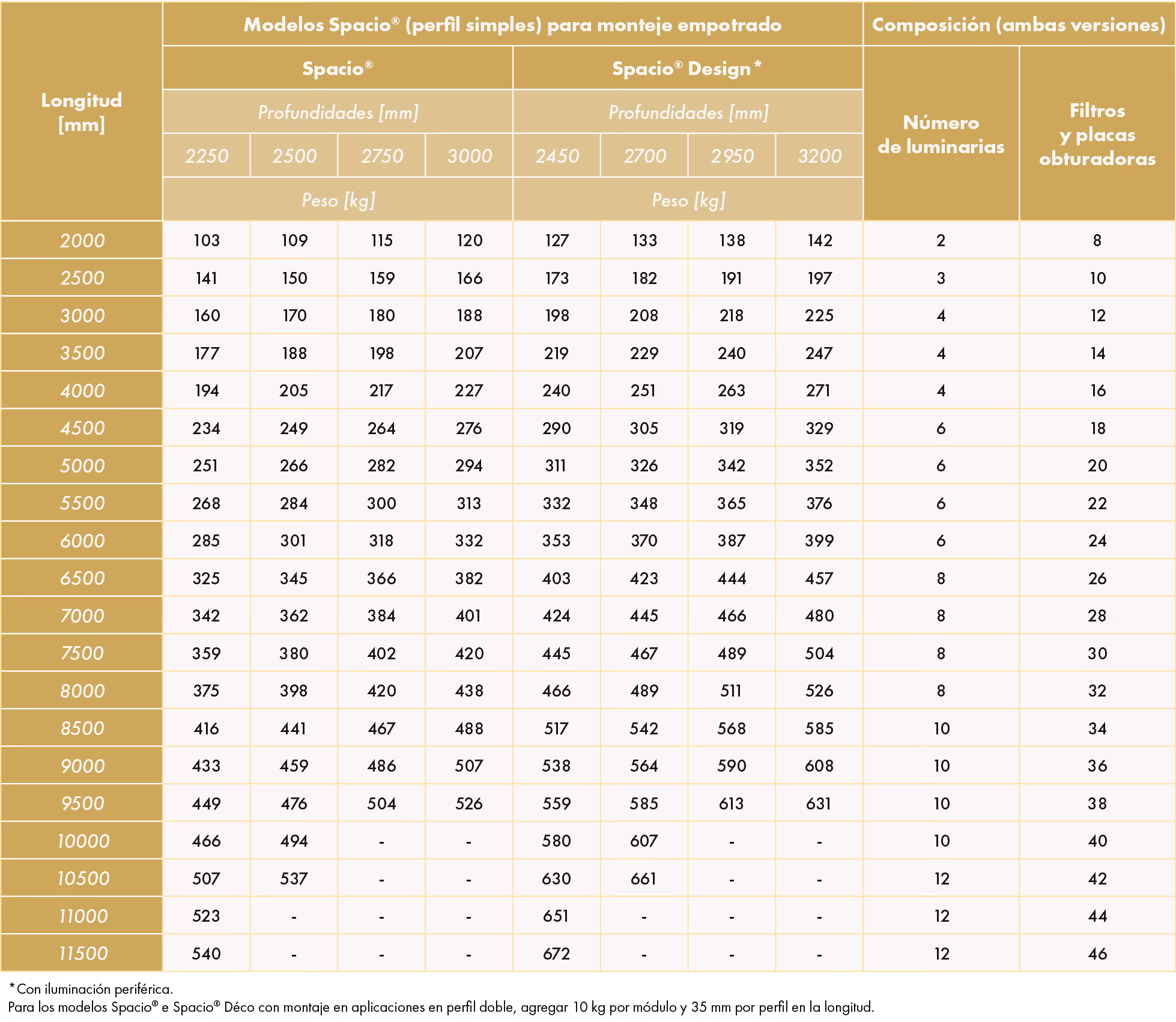

CARACTERÍSTICAS TÉCNICAS

‍

LAS VENTAJAS DE NUESTROS SERVICIOS TÉCNICOS

Personal especializado, con la formación adecuada.
Montaje rápido y eficiente.
Uso de las técnicas adecuadas para llevar a cabo el servicio de forma rápida y con excelentes acabados.
Sistema de extinción de incendios Pyrosafe® Pro: instalación por parte de técnicos certificados con una declaración de conformidad.
Garantía y responsabilidad de France Air.

SELECCIÓN

PRINCIPIO DE SELECCIÓN

Cálculo de caudales según la norma alemana VDI 2052 (consúltenos para más información).

‍

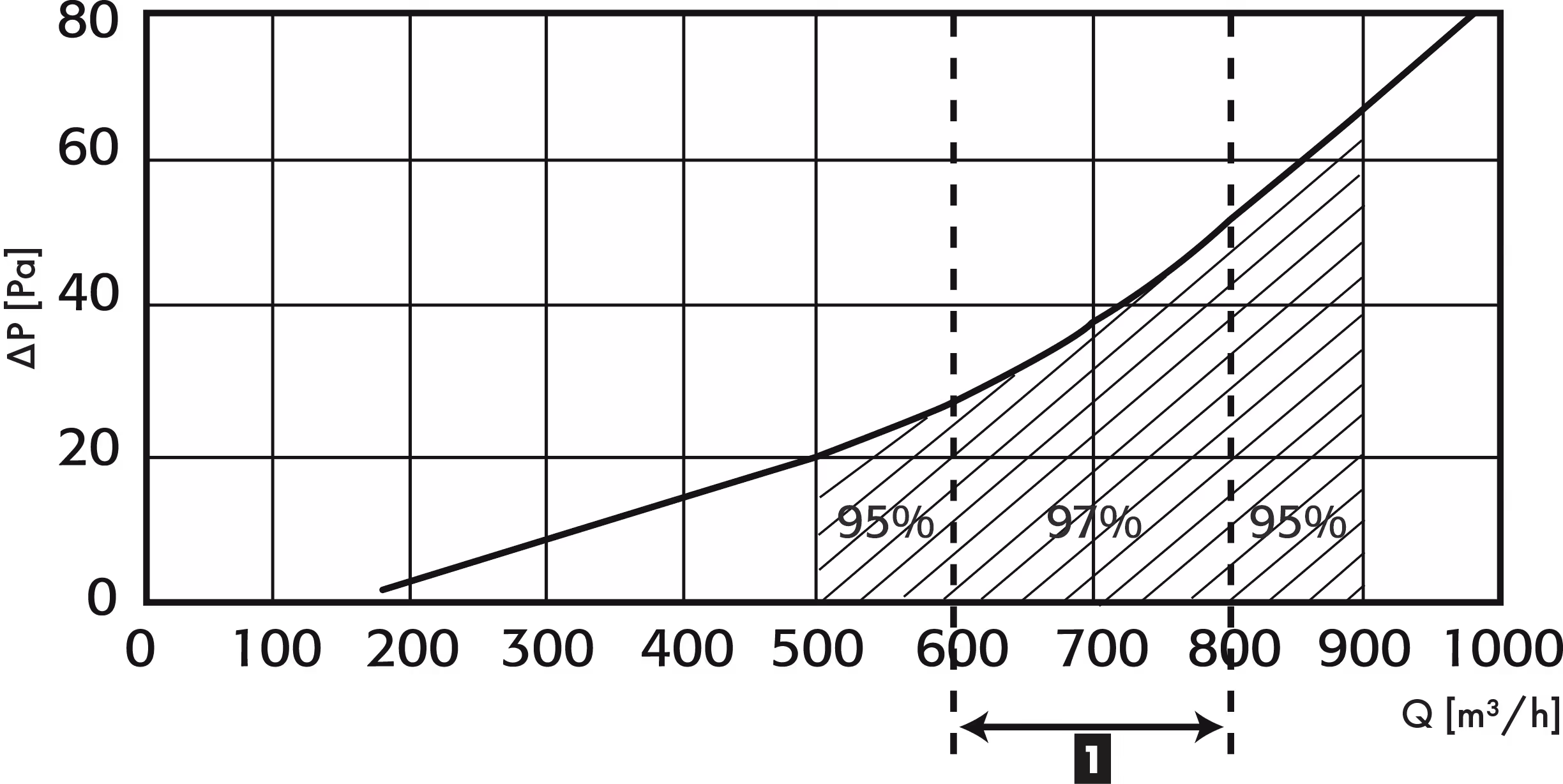

CARACTERÍSTICAS DE DOS FILTROS

Filtros de choque

Área sombreada: caudal de filtrado ideal; 1) Área de filtrado ideal

‍

En acero inoxidable brillante
490 x 390 x 25 mm.

INSTALACIÓN

PRINCIPIO DE ENSAMBLAJE

Spacio® FP: montaje empotrado (falso techo)

1) Falso techo; 2) Perfil simple (H = 300 mm); 3) Perfil (no incluido; conexión mediante rebites); 4) No se recomienda el montaje

‍

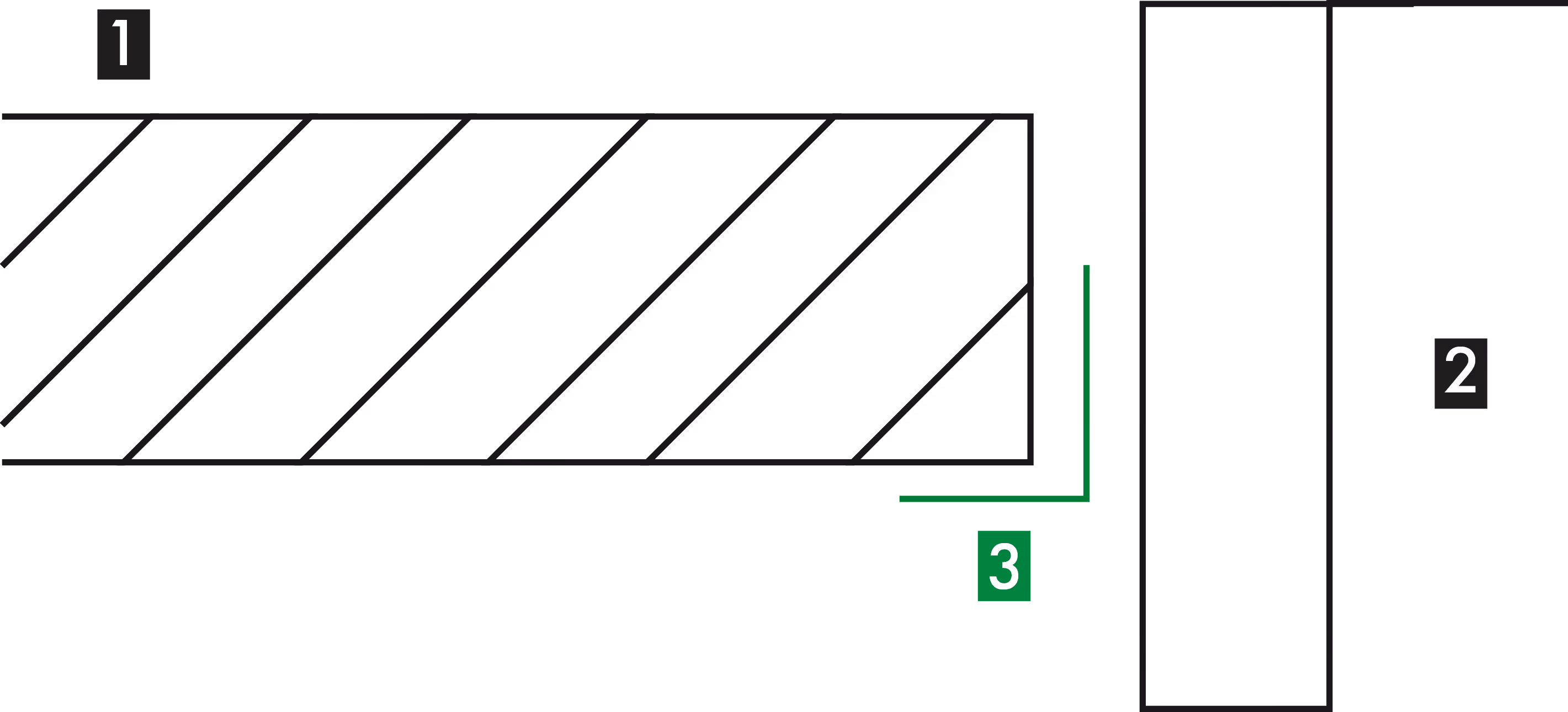

Spacio® P: montaje en techo

1) Falso techo; 2) Perfil doble (H = 300 mm); 3) Perfil (no suministrado; conexión mediante rebites)

‍

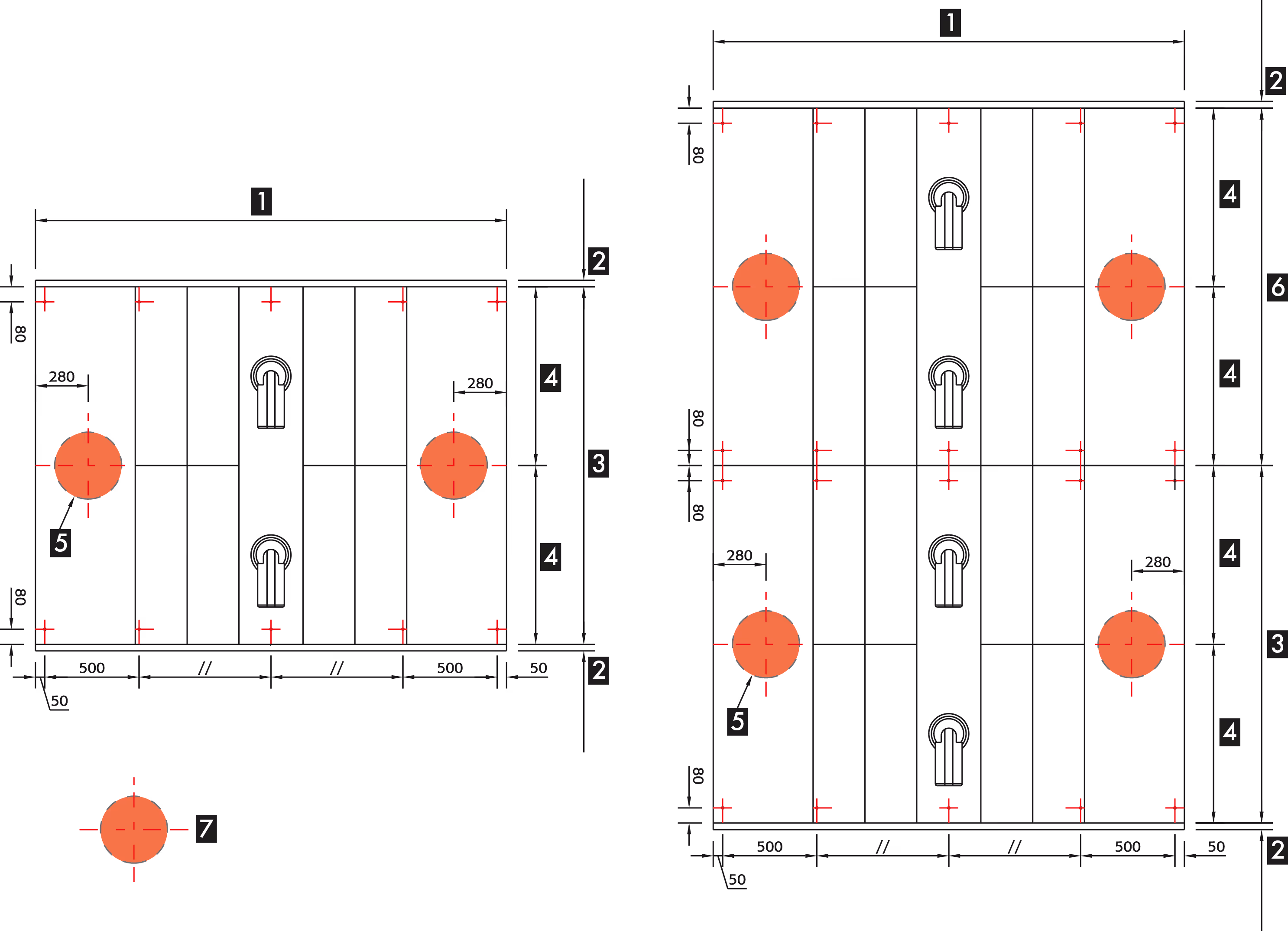

Puntos de suspensión

1) Profundidad 2250, 2500, 2750 o 3000; 2) perfil de 35 mm; 3) módulos de 1500 mm o 2000 mm; 4) 1/2 módulo; 5) férula como opción; 6) módulos de 1000, 1500 mm o 2000 mm; 7) Extracción

‍

Atención - picaduras: ubicación recomendada (opcional); opciones disponibles a pedido: férulas (completas no perforadas).
Puntos de suspensión: se indican en el diagrama con el símbolo rojo y deben seleccionarse durante la instalación.
Para campanas con una longitud de más de 3 m, basta con ajustar los diagramas para obtener las conexiones que se deben realizar y los puntos de suspensión proporcionados.
