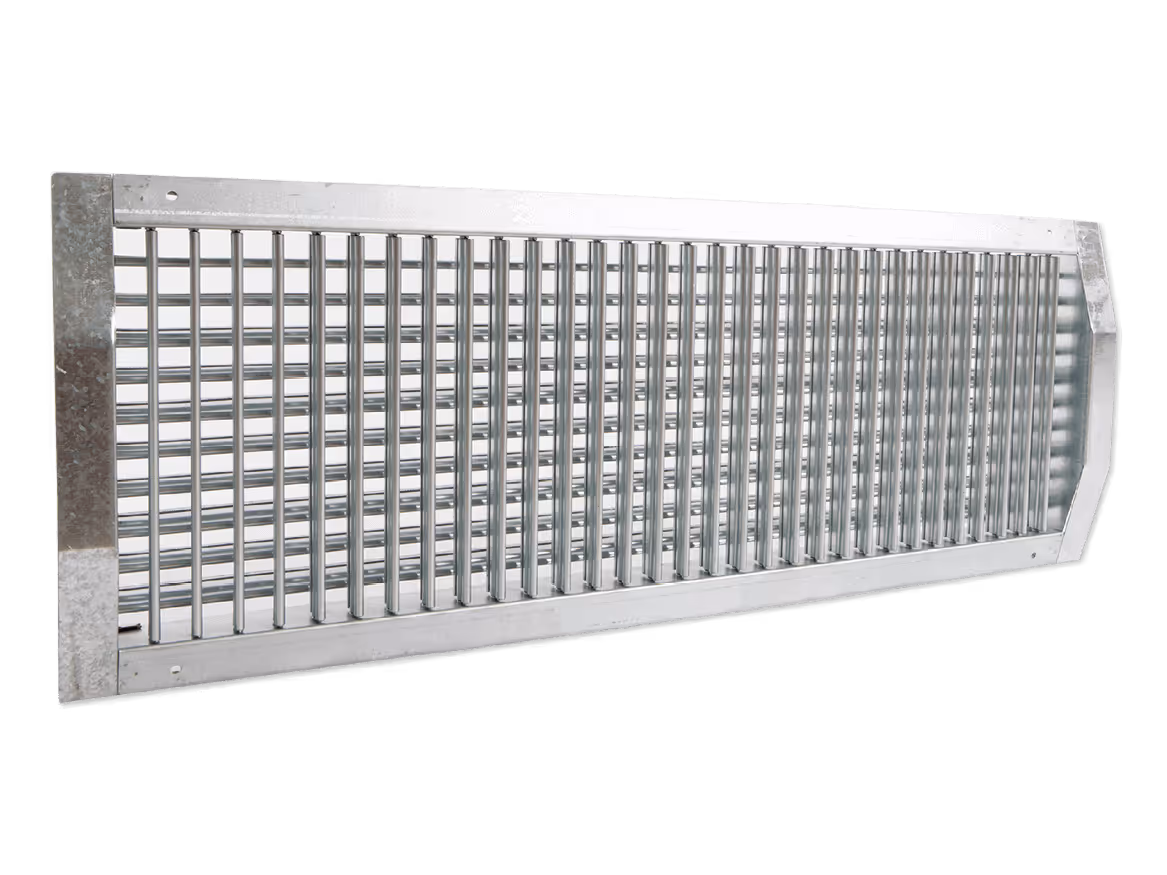

SFV 11-21
grelha em aço para condutas circulares com alhetas móveis de simples (11) ou dupla (21) deflexão
Vantagens
Montagem simples na conduta.
Grande variedade de modelos disponíveis.
Acabamento em aço galvanizado para conduta spiro.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
SFV 11/21:
- 11 dimensões disponíveis para (tarifas).
- Dimensões limite de fabrico: 425 x 75 mm / 1025 x 225 mm.
- Passo em largura: 100 mm.
- Caudais indicativos de 200 a 2500 m³/h (tabela de seleção).
- Estas grelhas não admitem dimensões fora do standard.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Grelha de insuflação para montagem em conduta circular.
CONSTRUÇÃO / COMPOSIÇÃO
- Aro e alhetas em chapa de aço galvanizado.
- Junta de mousse para assegurar a estanquidade.
- Fixação por parafusos visíveis.
OPÇÕES
- Outras cores RAL.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
Dimensão da abertura: (largura - 5) x (altura - 5) em mm
SFV 11
SFV 21
SELEÇÃO
TABELA DE SELEÇÃO PARA SFV 11 E 21
P: perda de carga [Pa]; Lw: potência acústica sem atenuação do local [dB(A)].
Os dados apresentados referem-se às grelhas SFV 11;
para obter os valores relativos ao modelo 21 deverá efetuar os seguintes cálculos:
X = alcance da tabela x 1,15; P = perda de carga da tabela x 1,375; Lw = potência acústica da tabela + 5
Ensaio em condições isotérmicas.
INSTALAÇÃO

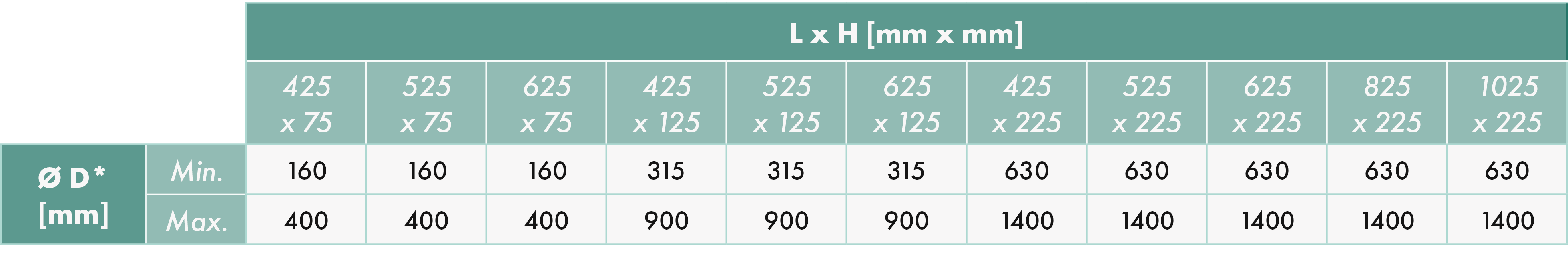

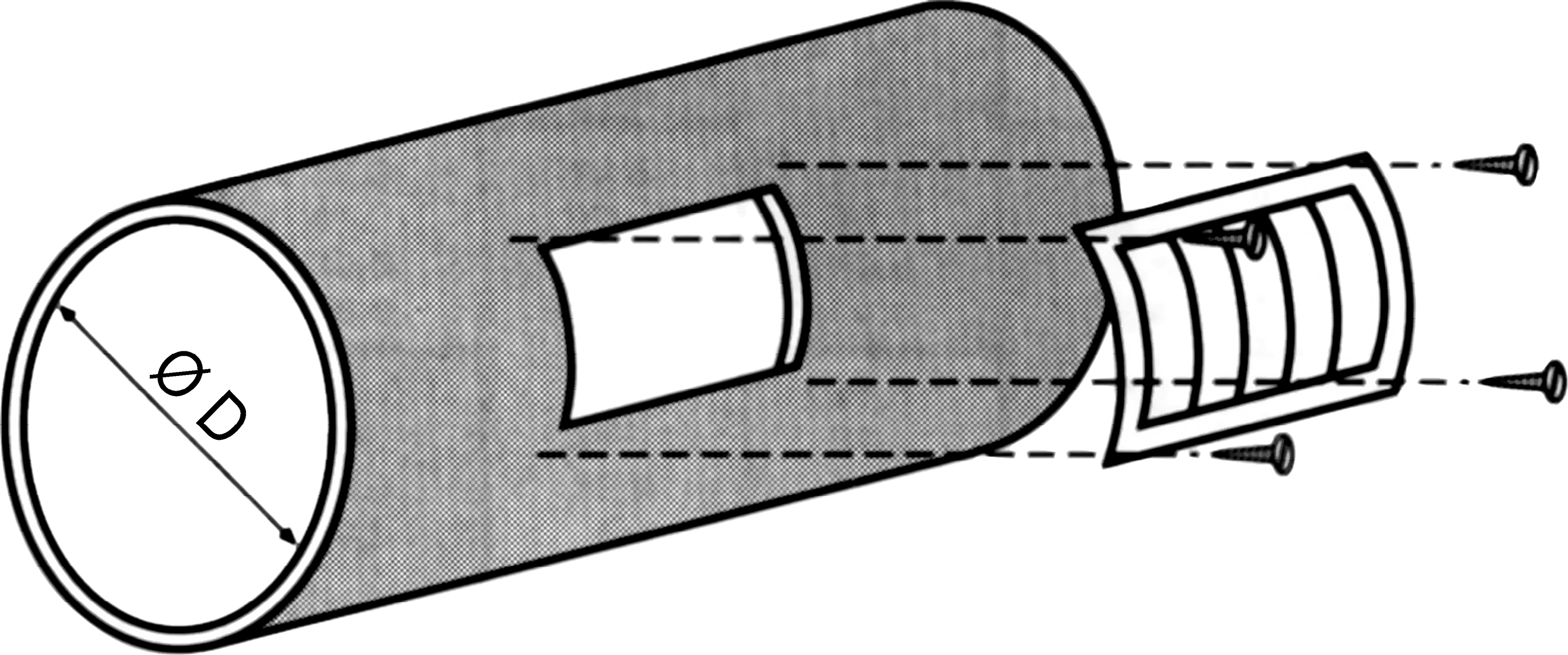

MONTAGEM NA CONDUTA
Aparafusar a grelha na conduta spiro.
ACESSÓRIOS
Acondicionamento
À unidade.

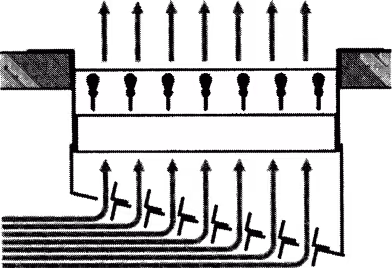

RFS 05
Registo inclinado.
Repartição uniforme do ar pela grelha.
Equilíbrio da rede de condutas.

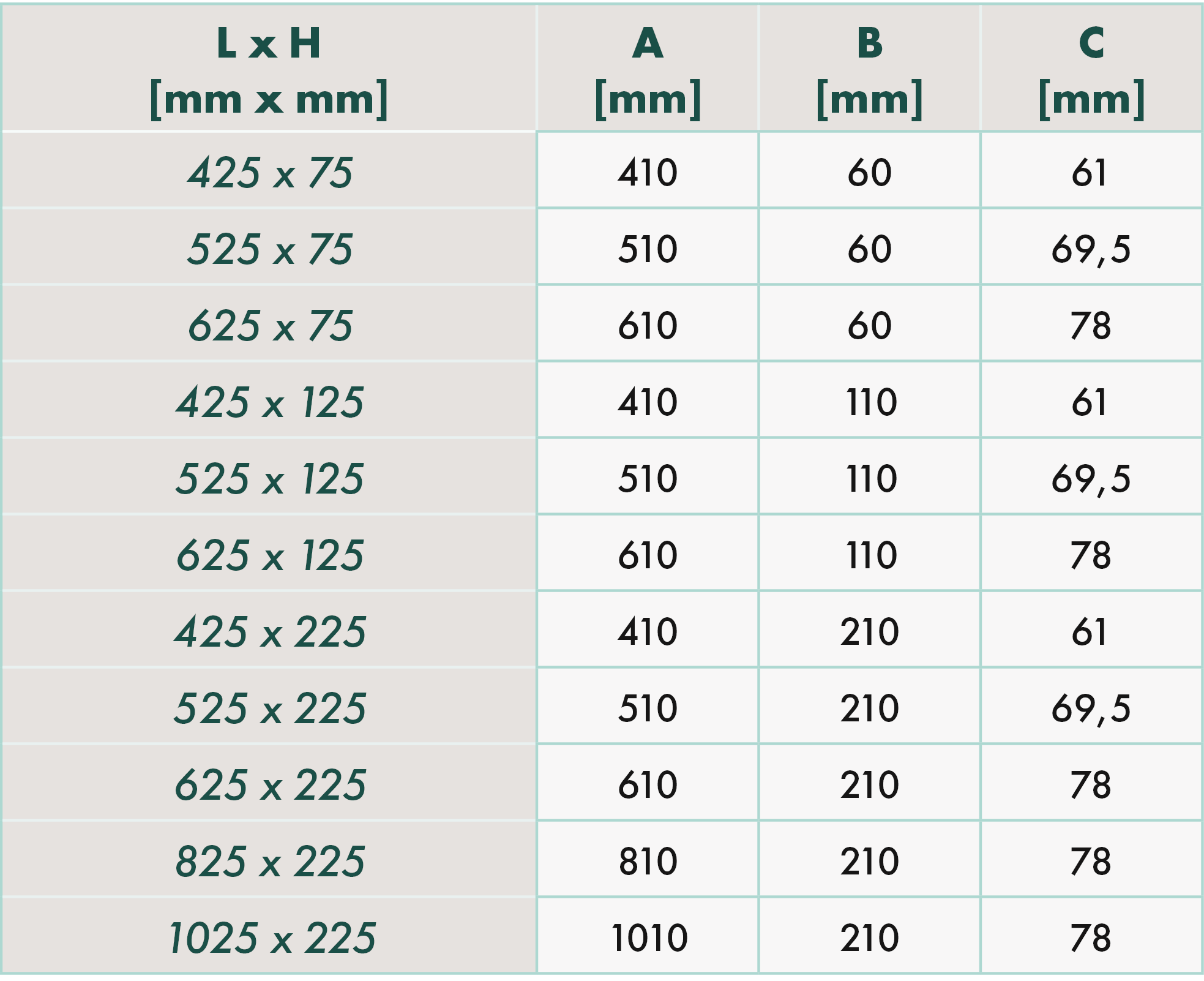

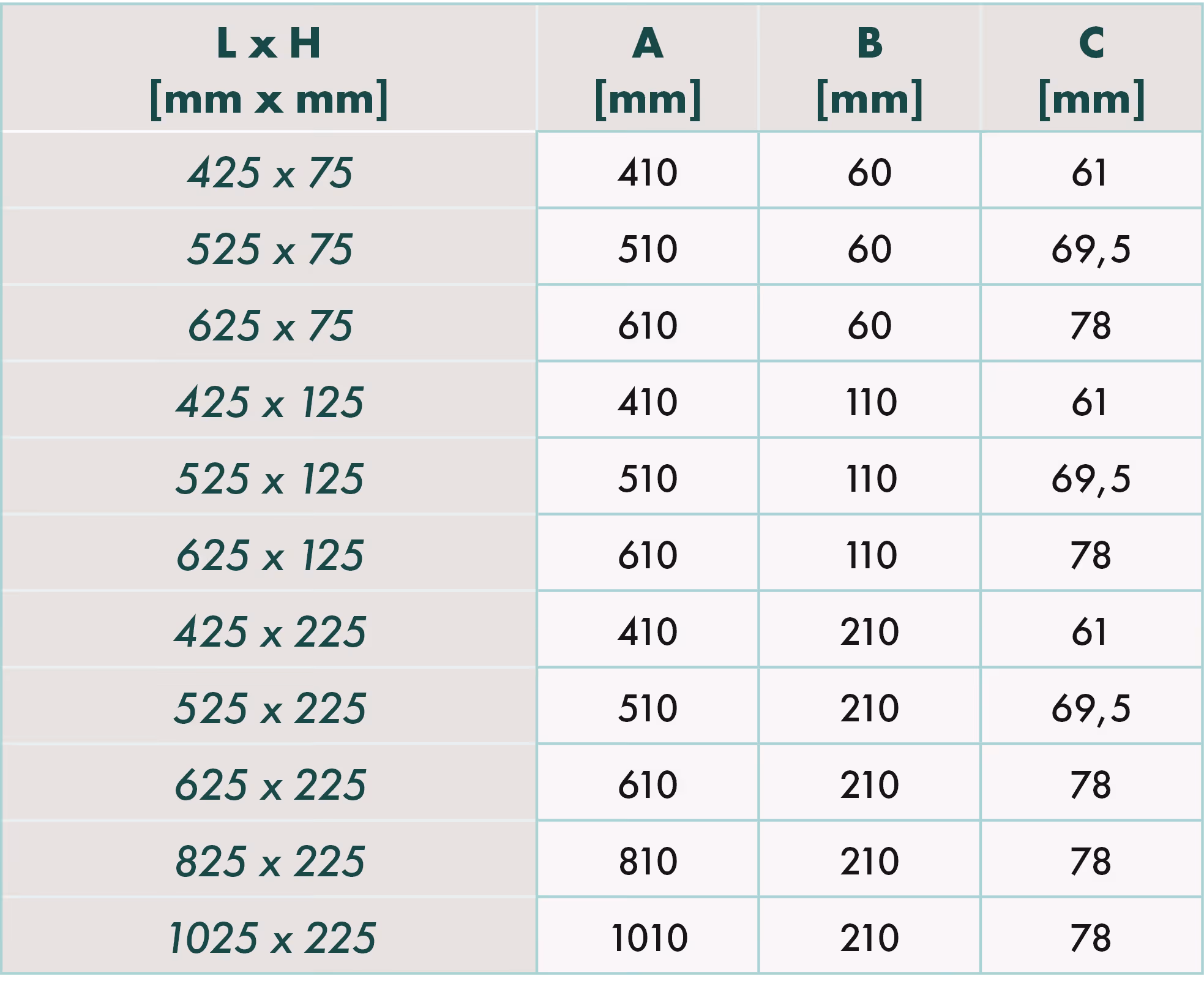

Atravancamentos
