SFV 11-21
rejilla de acero para conductos circulares con aletas móviles de deflexión simple (11) o doble (21)
Ventajas
Instalación sencilla en el conducto.
Amplia variedad de modelos disponibles.
Acabado en acero galvanizado para conducto en espiral.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
SFV 11/21:
- 11 tallas disponibles para (tarifas).
- Dimensiones límite de producción: 425 x 75 mm/1025 x 225 mm.
- Ancho de peldaño: 100 mm.
- Caudales indicativos de 200 a 2500 m³/h (tabla de selección).
- Estas rejillas no aceptan dimensiones fuera de la norma.

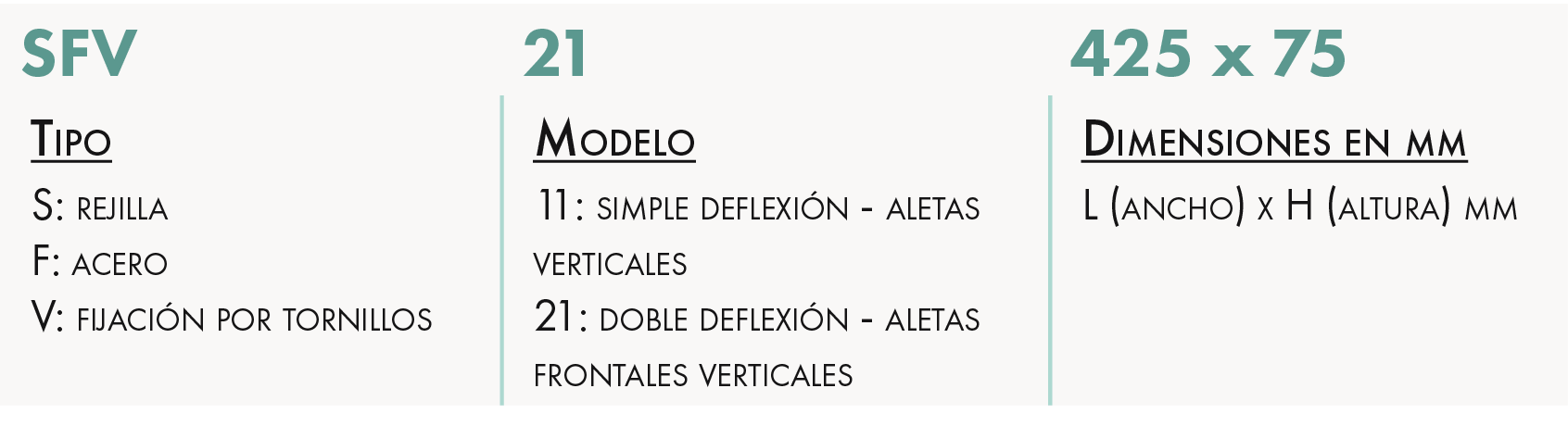

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de inflado para instalación en conducto circular.
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y aletas chapa de acero galvanizado.
- Junta de espuma para garantizar la estanqueidad.
- Fijación mediante tornillos visibles.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
Tamaño de apertura: (ancho - 5) x (alto - 5) en mm
SFV 11
SFV 21
SELECCIÓN
TABLA DE SELECCIÓN PARA SFV 11 Y 21
P: pérdida de carga [Pa]; Lw: potencia acústica sin atenuación local [dB (A)].
Los datos presentados se refieren a las rejillas SFV 11;
para obtener los valores del modelo 21, se deben realizar los siguientes cálculos:
X = rango de mesa x 1,15; P = pérdida de carga de mesa x 1,375; Lw = potencia acústica de mesa + 5
Ensayo en condiciones isotérmicas.
INSTALACIÓN
MONTAJE EN CONDUCTOS
Atornille la rejilla en el conducto en espiral.
ACCESORIOS
Embalaje
A la unidad.
RFS 05
Registro inclinado.
Distribución uniforme del aire a través de la parrilla.
Equilibrio de la red de gasoductos.
Dimensiones
