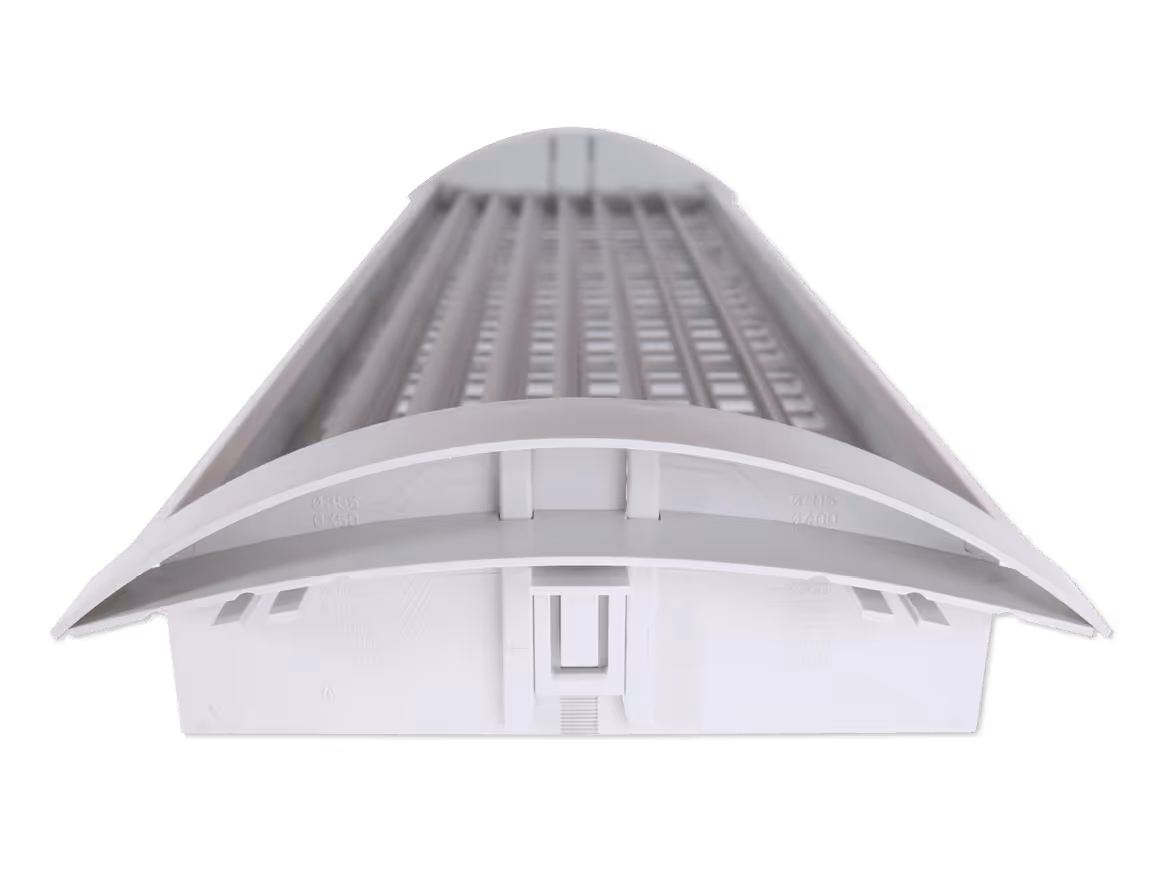

SAX 21
grelha de dupla deflexão para condutas cilíndricas
This is some text inside of a div block.
Vantagens
Montagem rápida sem parafusos.
Acabamento em alumínio anodizado.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 2 versões: sem registo e com registo montado.
- 11 dimensões disponíveis standard, para cada versão (tarifas).
- Caudais indicativos de 400 até 4000 m³/h (tabela de seleção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Grelha de insuflação ou retorno para condutas cilíndricas ou circulares.
- Indicada para instalação em locais industriais ou de restauração.
CONSTRUÇÃO / COMPOSIÇÃO
- Construção e alhetas em alumínio anodizado.
- Adaptação a diferentes diâmetros de conduta por simples regulação.
- Basta colocar a adaptação própria para o diâmetro pretendido.
- Não são possíveis dimensões fora do standard.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

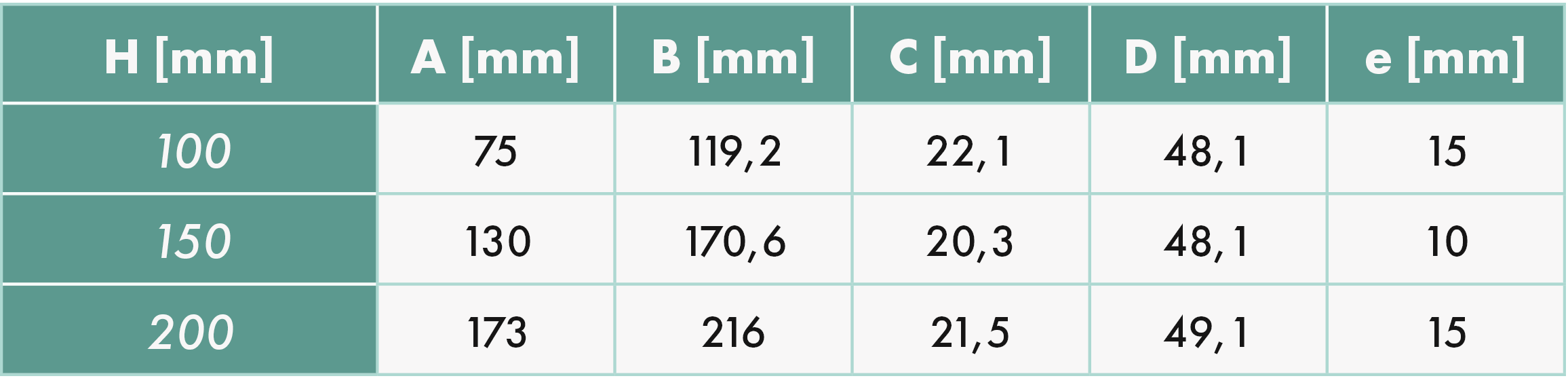

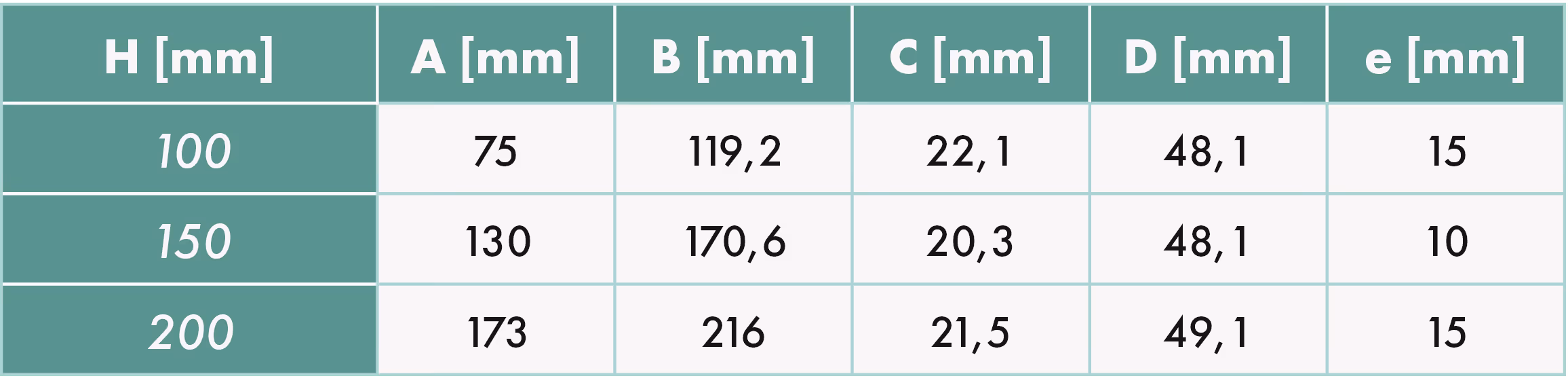

ATRAVANCAMENTOS
SELEÇÃO
TABELA DE SELEÇÃO PARA SAX 21
P: perda de carga [Pa]; Lw: potência acústica sem atenuação do local [dB(A)].
Dados para condições isotérmicas e altura de instalação de 2,80 m
INSTALAÇÃO
MONTAGEM EM CONDUTA
- As juntas devem ser instaladas à volta do espaço reservado para a conduta cilíndrica para melhorar a estanquidade entre a grelha e a conduta (junta entregue não montada).
- Adaptação aos vários diâmetros de conduta através de um simples ajuste da guia ao diâmetro correspondente (tabela).
- Encaixar a grelha (lado da guia) de um dos lados da abertura, empurrando-a do outro lado e prendendo-a lateralmente.
