SAX 21
rejilla de doble deflexión para conductos cilíndricos
Este es un texto dentro de un bloque div.
Ventajas
Montaje rápido sin tornillos.
Acabado en aluminio anodizado.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 2 versiones: sin compuerta y con compuerta montada.
- 11 tamaños estándar disponibles, para cada versión (tarifas).
- Caudales indicativos de 400 a 4000 m³/h (tabla de selección).

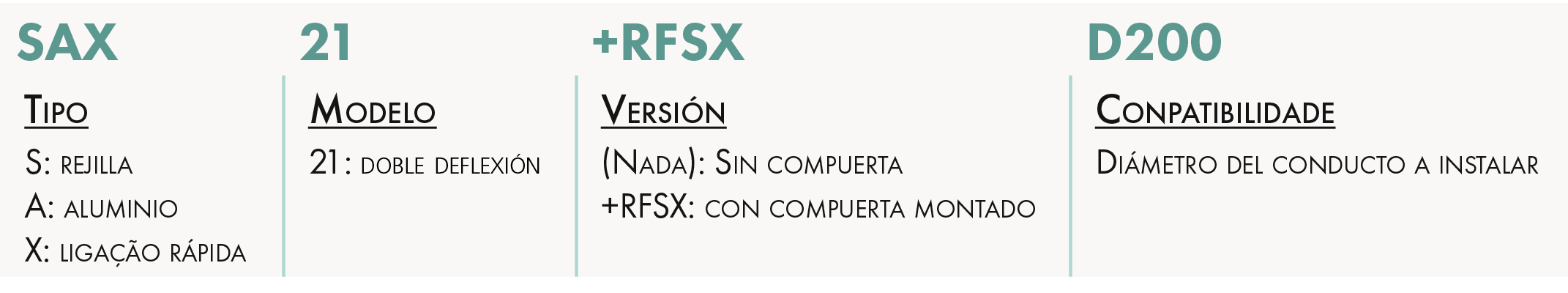

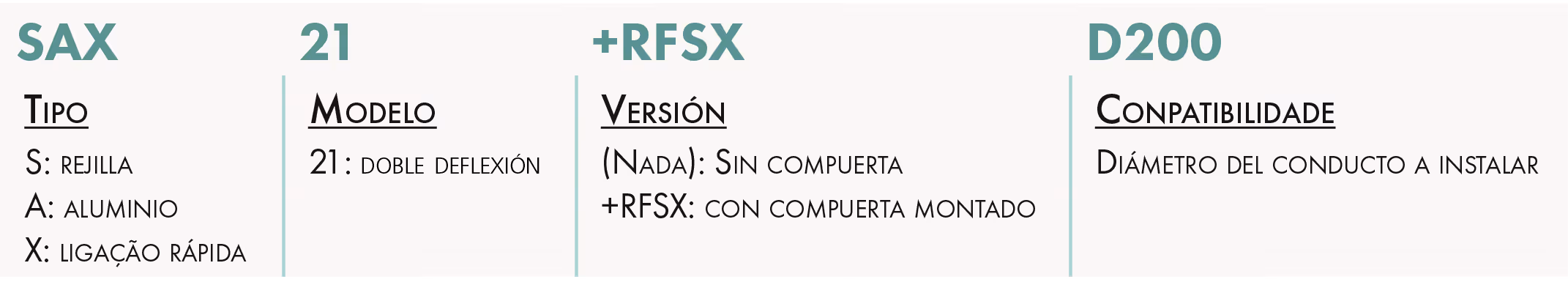

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de impulsión o retorno para conductos cilíndricos o circulares.
- Adecuado para su instalación en ubicaciones industriales o de restaurantes.
CONSTRUCCIÓN/COMPOSICIÓN
- Construcción y aletas en aluminio anodizado.
- Adaptación a diferentes diámetros de tubería mediante un sencillo ajuste.
- Simplemente coloque el propio accesorio en el diámetro deseado.
- Las dimensiones no estándar no son posibles.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
SELECCIÓN
TABLA DE SELECCIÓN PARA SAX 21
P: pérdida de carga [Pa]; Lw: potencia acústica sin atenuación local [dB (A)].
Datos de condiciones isotérmicas y altura de instalación de 2,80 m
INSTALACIÓN
MONTAJE EN CONDUCTOS
- Las juntas deben instalarse alrededor del espacio reservado para el conducto cilíndrico para mejorar la estanqueidad entre la rejilla y el conducto (la junta se entrega desmontada).

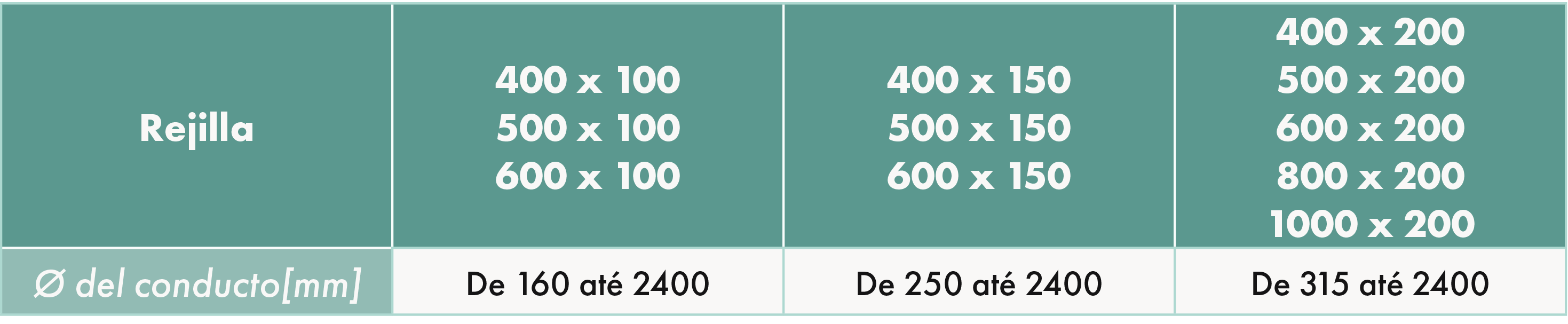

- Adaptación a varios diámetros de tubería simplemente ajustando la guía al diámetro correspondiente (tabla).
- Coloque la rejilla (lado guía) en un lado de la abertura, empujándola hacia el otro lado y manteniéndola de lado.
