REF 500® 5

registo corta-fogo retangular, perda de carga reduzida

ref 500 5

This is some text inside of a div block.

Vantagens

Registos corta-fogo com certificação CE e NF.
Testados a 500 Pa.
Um único mecanismo de comando evolutivo (EVO) em toda a gama.
Acionamento por fusível (Evo A), por fusível ou bobine (Evo T) e (Evo M).
Bobine de acionamento de dupla tensão 24 / 48 Vcc (Evo T).
Motores de rearme de dupla tensão 24/48 V CC e 24 V CA (Evo M).
Baixas perdas de carga e nível acústico reduzido graças ao mecanismo situado fora do fluxo de ar.
Classe de estanquidade ao ar C, de acordo com a norma EN 1751.
Possibilidade de montagem em série.

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Dimensões e pesos*:

* Peso apenas do registo; é necessário adicionar o peso do mecanismo escolhido. + 1,7 kg;
mecanismo Evo T: + 2 kg; mecanismo Evo M: + 2,2 kg.

‍

(1) «Contacto FDCU» refere-se a um contacto de princípio e fim de curso que reflete a posição da lâmina da válvula (CMSI);
(2) «Contacto FDCB» refere-se a um contacto duplo de princípio e fim de curso da lâmina do registo(CMSI e GTC);
(3) Kit para montagem no local da obra; (4) Emissão ou rutura.

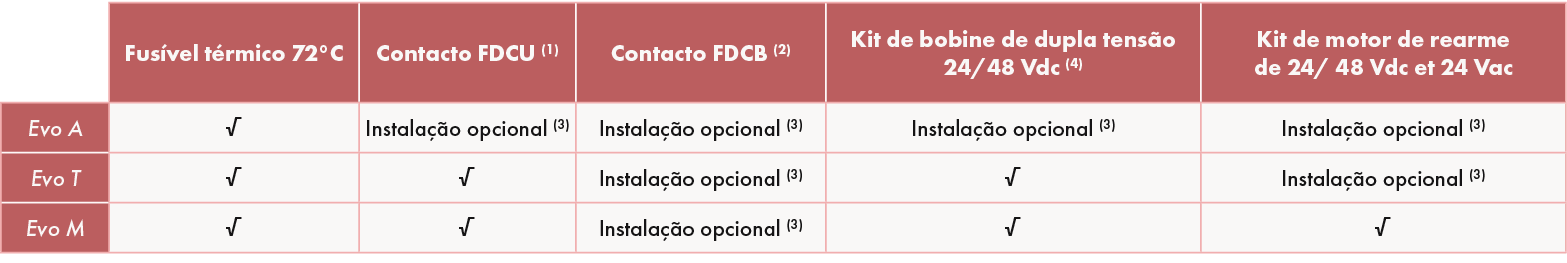

Toda a gama está equipada com início e fim de curso.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Restabelece a continuidade do grau corta-fogo no atravessamento de condutas numa parede ou laje em caso de incêndio.

‍

CONSTRUÇÃO / COMPOSIÇÃO

(1) - Túnel em aço galvanizado; (2) - Lâmina móvel em material refratário;
(3) -Atuador; (4) - Junta intumescente;
(5) - Aros de montagem; (6) - Marcação do produto no túnel.

‍

OPÇÕES

Adaptação circular

As placas de ligação circulares são utilizadas para ligar as condutas de ventilação circulares aos registos corta-fogo retangulares.
Durante a instalação das placas de ligação, se a lâmina do registo sair do túnel, é muito importante instalar uma extensão. A placa de ligação está equipada com uma junta.

Registo corta-fogo ATEX

Extensor de túnel

Extensor de túnel é necessário quando o registo tem de ser selado em paredes com grande espessura.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

CARACTERÍSTICAS TÉCNICAS

Construção

Construção em aço galvanizado com lâmina em material refratário.

Orientação do mecanismo

O eixo da lâmina do registo corta-fogo pode ser orientado em qualquer direção, horizontal ou vertical.

Sentido do fogo

O sentido de circulação do ar e o sentido do fogo são indiferentes.

Fusível térmico

Disparo automático a +72 °C.

Bobine eletromagnética de disparo

Tensão 24/48 V CC.
Mudança automática sem intervenção na placa elétrica.
Emissão ou rutura.
Potência:
- Bobina de rutura: Pmax = 1,6 W.
- Bobina de emissão: Pmax = 3,5 W.

Motor de rearme

24/48 V CC e 24 V CA.
Potência:
- 24 V CC: Pmax = 10 W.
- 48 V CC: Pmax = 15 W.
Tempo de rearme da lâmina:
- Manual para EVO A e EVO T.
- Menos de 30 segundos para EVO M.

Estanquidade ao ar

Classe de estanquidade ao ar C, de acordo com a norma EN 1751.

DIMENSÕES E SALIÊNCIA DA LÂMINA

REF 500® 5 EVO

Dimensões em mm;
x = (H-370) / 2 (mm);
Se o cálculo der um número negativo, isso significa simplesmente que a lâmina não se projeta.

‍

Colocar a válvula numa abertura com H + 80 mm
e L + 80 mm ou mais.

‍

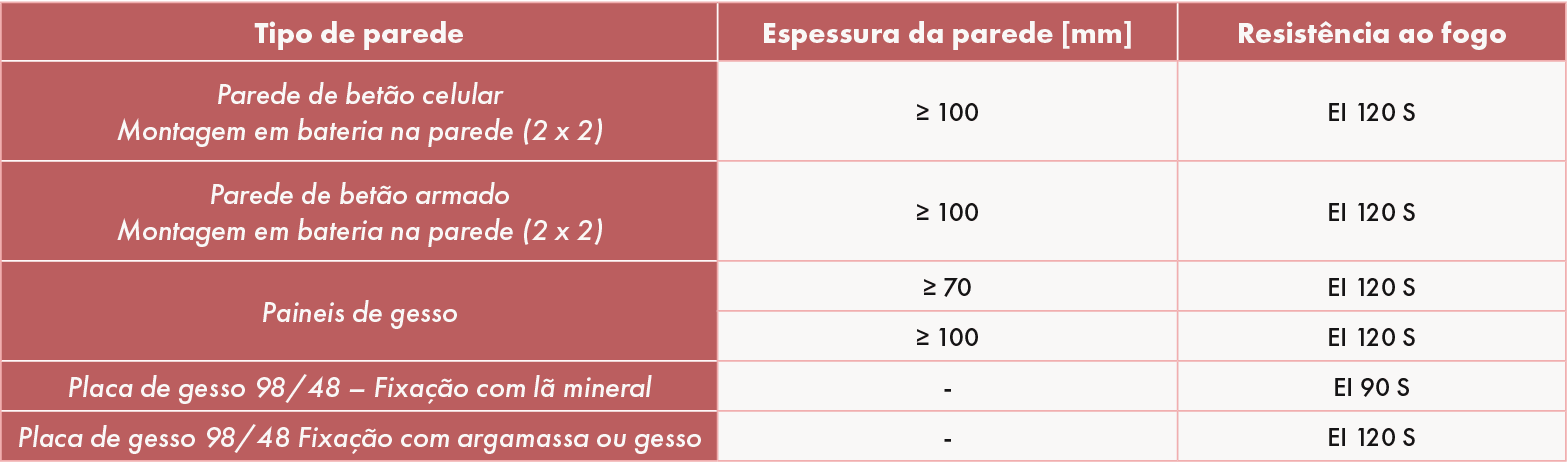

RESISTÊNCIA AO FOGO

Todos os nossos registos são do tipo Ved (i↔o) e Hod (i↔o).

Montagem mural

Montagem em laje

‍

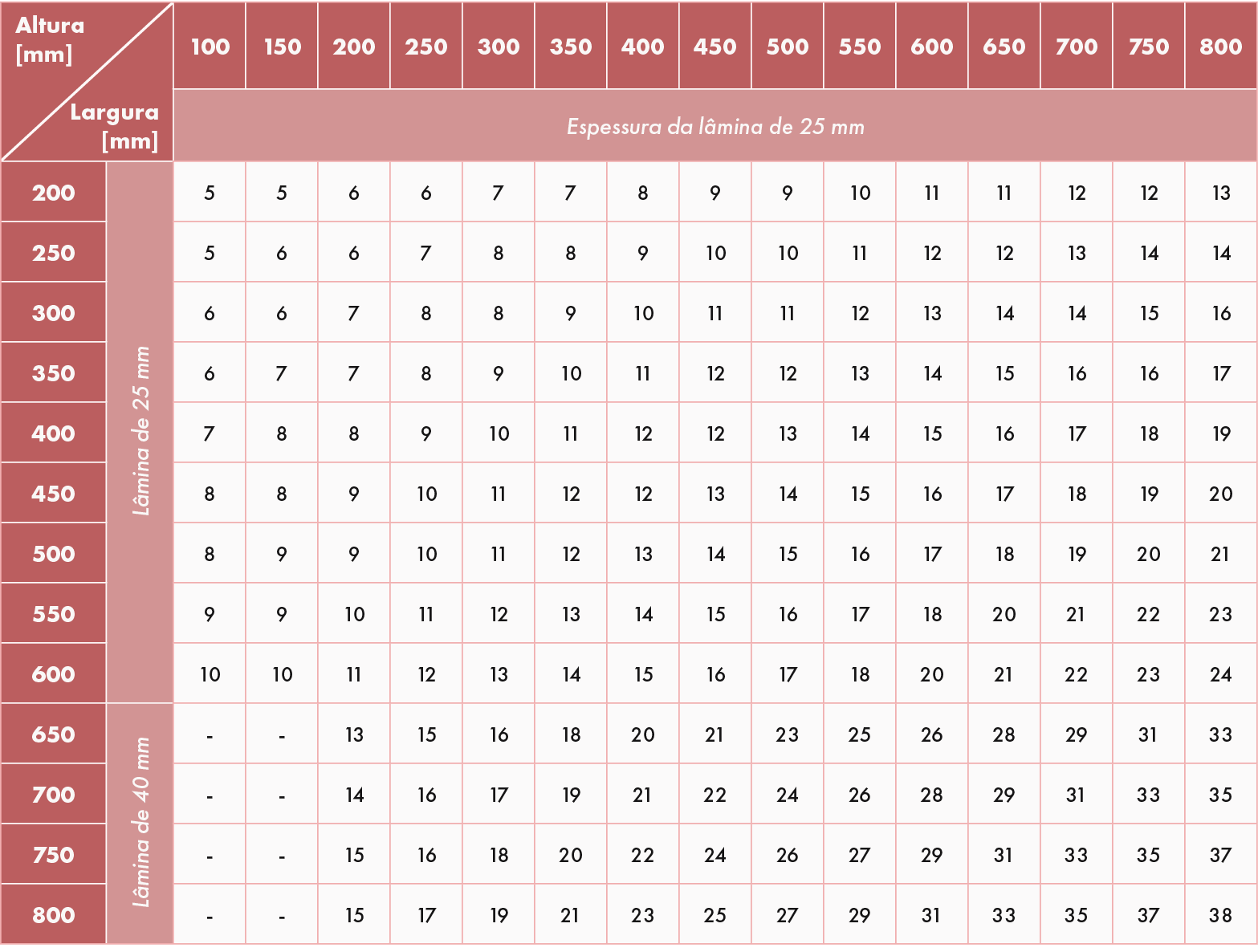

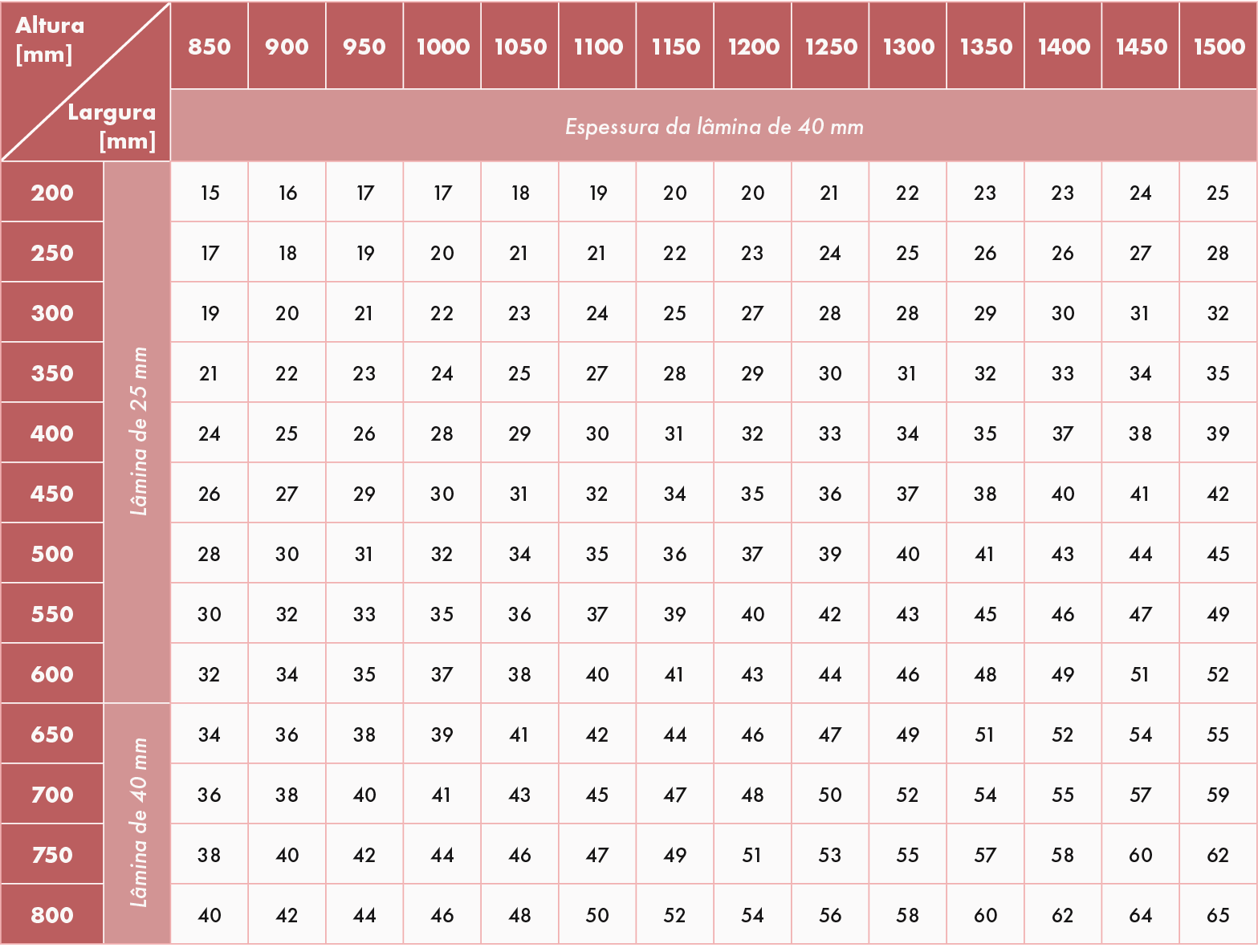

SUPERFÍCIE ÚTIL

Em dm²

SELEÇÃO

PERDAS DE CARGA E NÍVEIS ACÚSTICOS

Lâmina de 25 mm

‍

Lâmina de 40 mm

‍

Exemplo de cálculo

Para um registo corta-fogo com dimensões de 300 x 300 mm e lâminas com 25 mm de espessura, considerar a área livre indicada na tabela de superfície útil = 6,11 dm.
Para um caudal de 1500 m³/h, obtém-se uma velocidade de 6,82 m/s.
De acordo com a curva, a perda de carga é de 20 Pa e o nível de ruído é de 52 dB(A).

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALAÇÃO

ASSEMBLAGEM EM BATERIA

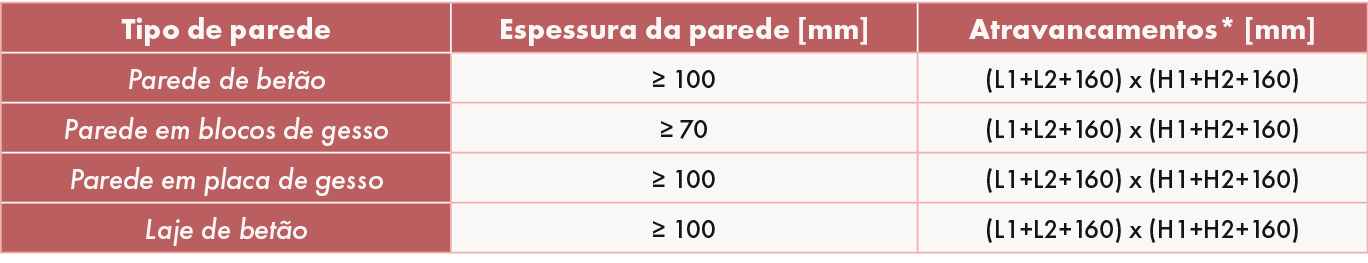

Exemplos de montagem em série

Consulte-nos para obter todos os códigos dos kits
de montagem: largura de 850 mm a 1500 mm.

‍

A instalação deve estar em conformidade com o relatório de classificação.
Evite que as condutas ligadas obstruam a lâmina móvel.
A classe de estanquidade ao ar é mantida se a instalação do registo for feita em conformidade com o manual de instalação.
Temperatura de utilização: 60 °C, no máximo.
Apenas para utilização em interiores.
Dimensões máximas possíveis: 3000 (L) x 1600 (H), ou seja, 2 x 2 registos de 1500 (L) x 800 (H) montados um sobre o outro e lado a lado (os 30 mm adicionais provêm do kit para montagem em bateria).
A montagem em bateria só é possível sobre laje de betão.

‍
