REF 500® 5

compuerta cortafuegos rectangular, baja pérdida de carga

ref 500 5

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Compuertas cortafuegos con certificación CE y NF.
Probadas a 500 Pa.
Un único mecanismo de mando evolutivo (EVO) para toda la gama.
Accionamiento por fusible (Evo A), por fusible o bobina (Evo T) y (Evo M).
Bobina de accionamiento de doble tensión 24 / 48 Vcc (Evo T).
Motores de rearme de doble tensión 24/48 V CC y 24 V CA (Evo M).
Bajas pérdidas de carga y nivel acústico reducido gracias al mecanismo situado fuera del flujo de aire.
Clase de estanqueidad al aire C, según la norma EN 1751.
Posibilidad de montaje en serie.

‍

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

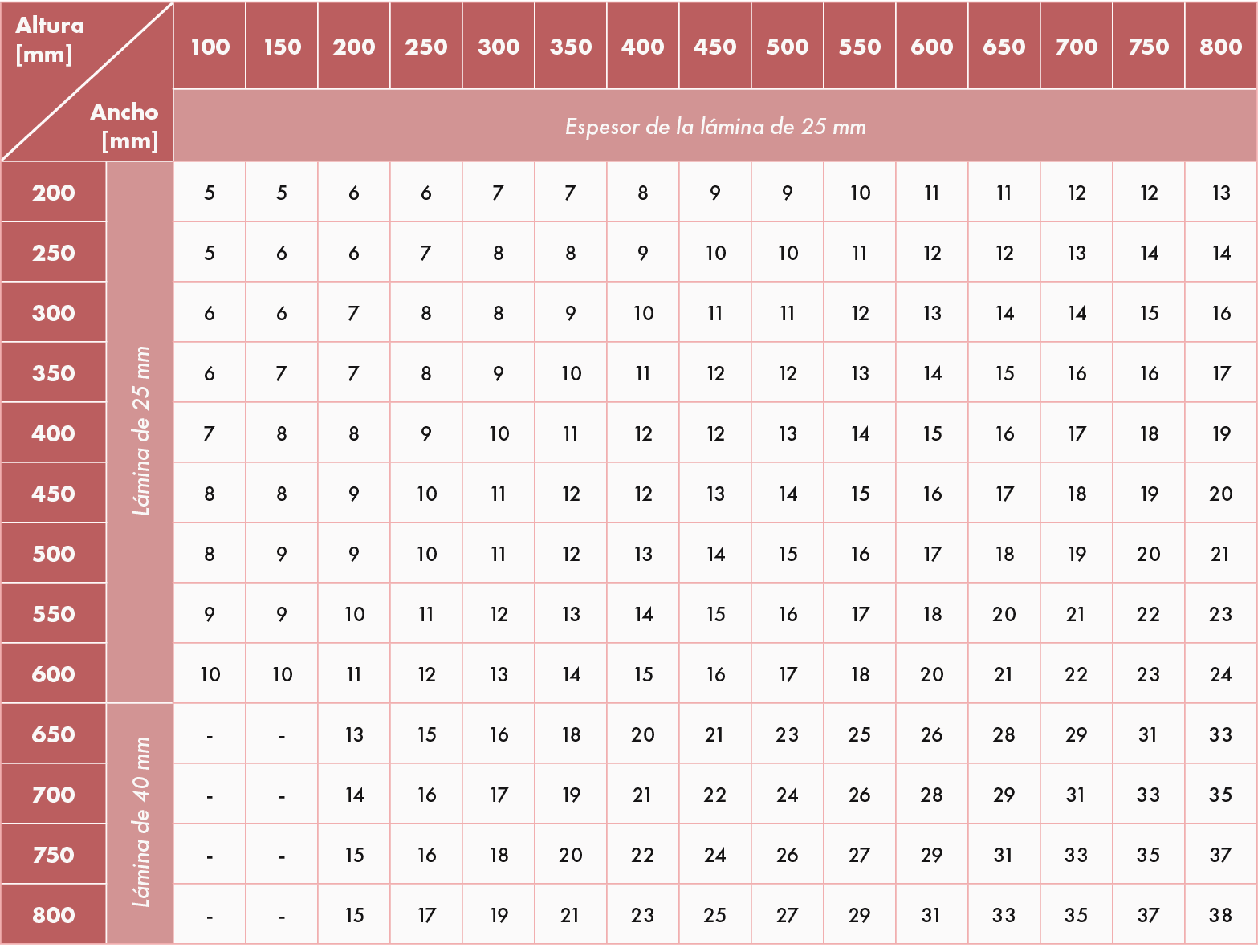

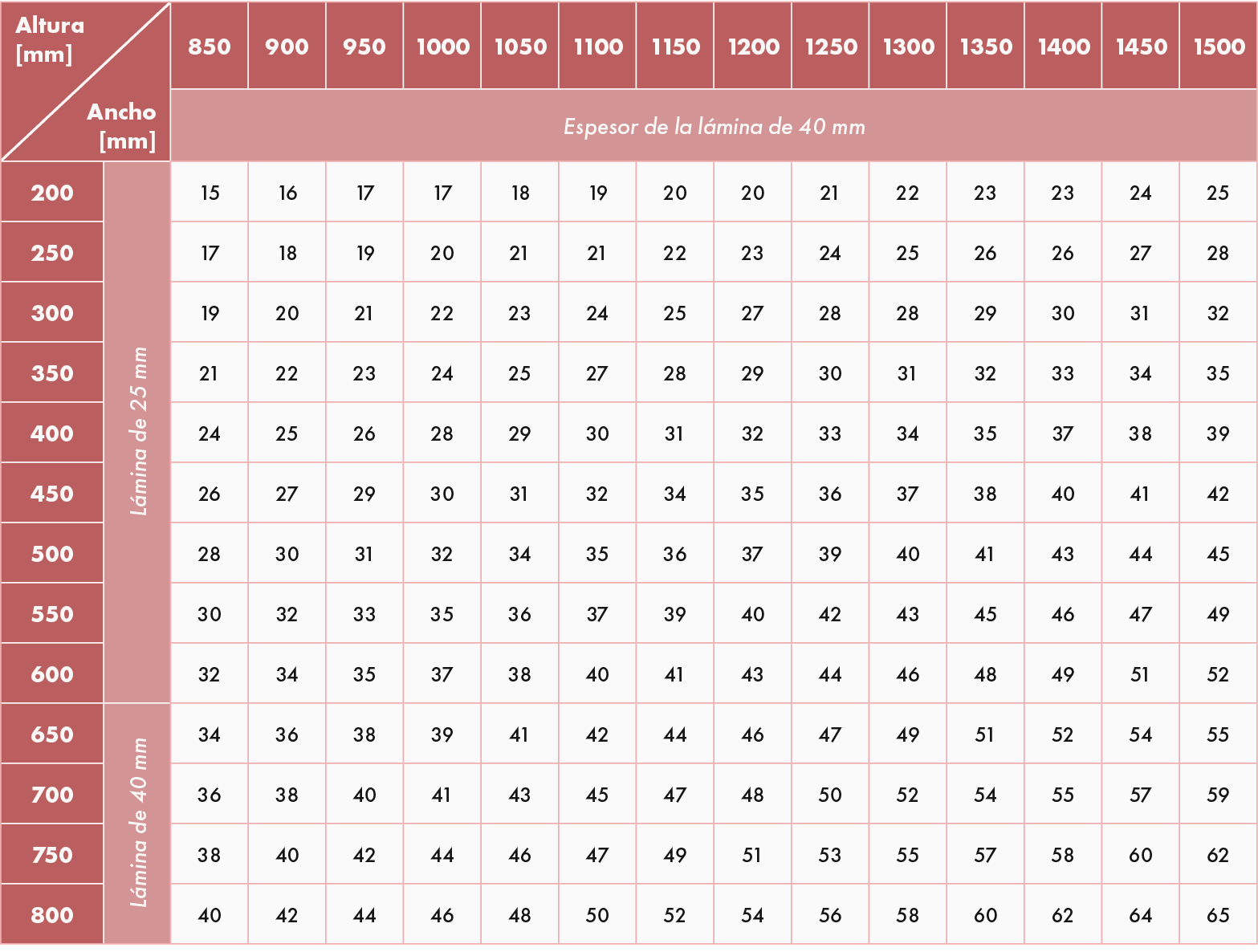

Dimensiones y pesos*:

* Peso solo de la compuerta; es necesario añadir el peso del mecanismo elegido. + 1,7 kg;
mecanismo Evo T: + 2 kg; mecanismo Evo M: + 2,2 kg.

(1) «Contacto FDCU» se refiere a un contacto de principio y fin de carrera que indica la posición de la lama de la válvula (CMSI);
(2) «Contacto FDCB» se refiere a un contacto doble de principio y fin de carrera de la lama de la compuerta (CMSI y GTC);
(3) Kit para montaje en obra; (4) Emisión o ruptura.

Toda la gama está equipada con final de carrera.

DESIGNACIÓN

APLICACIÓN/USO

Restablece la continuidad de la resistencia al fuego en el paso de conductos a través de una pared o forjado en caso de incendio.

‍

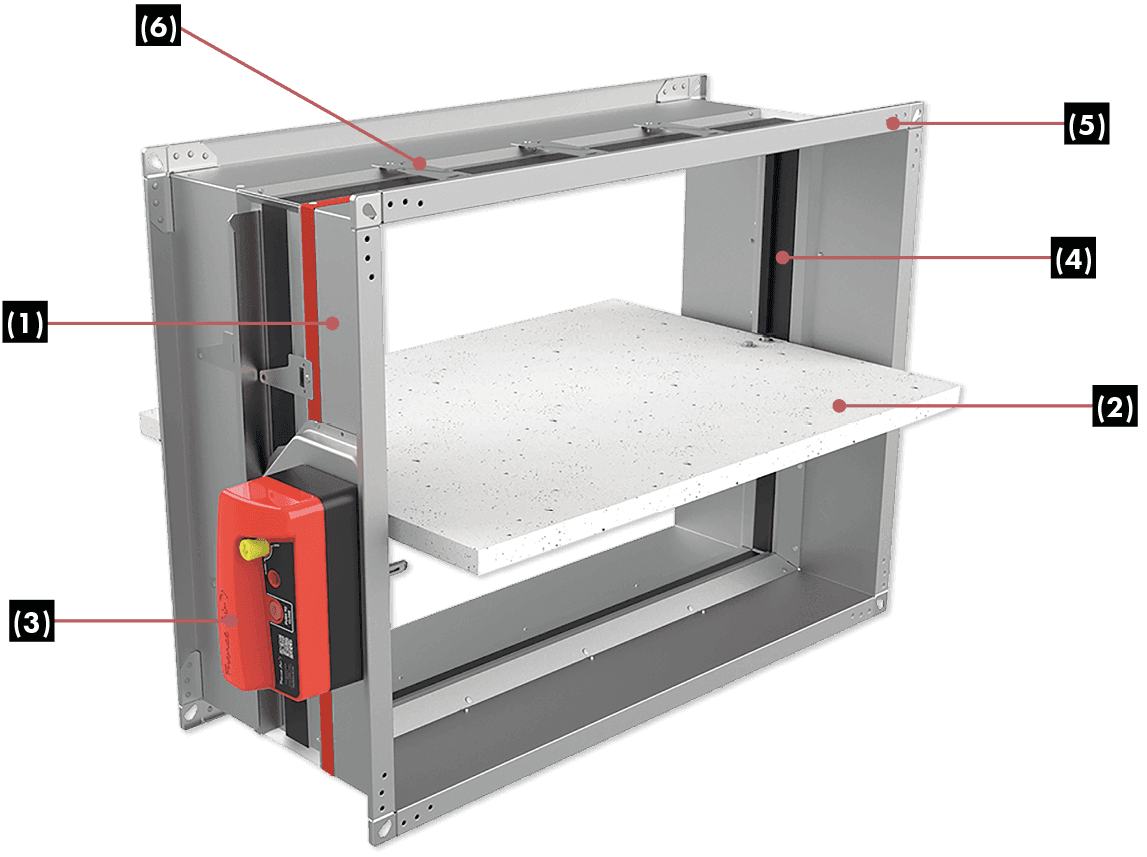

CONSTRUCCIÓN/COMPOSICIÓN

(1) - Túnel de acero galvanizado; (2) - Lama móvil de material refractario;
(3) - Actuador; (4) - Junta intumescente;
(5) - Marcos de montaje; (6) - Marcado del producto en el túnel.

‍

OPCIONES

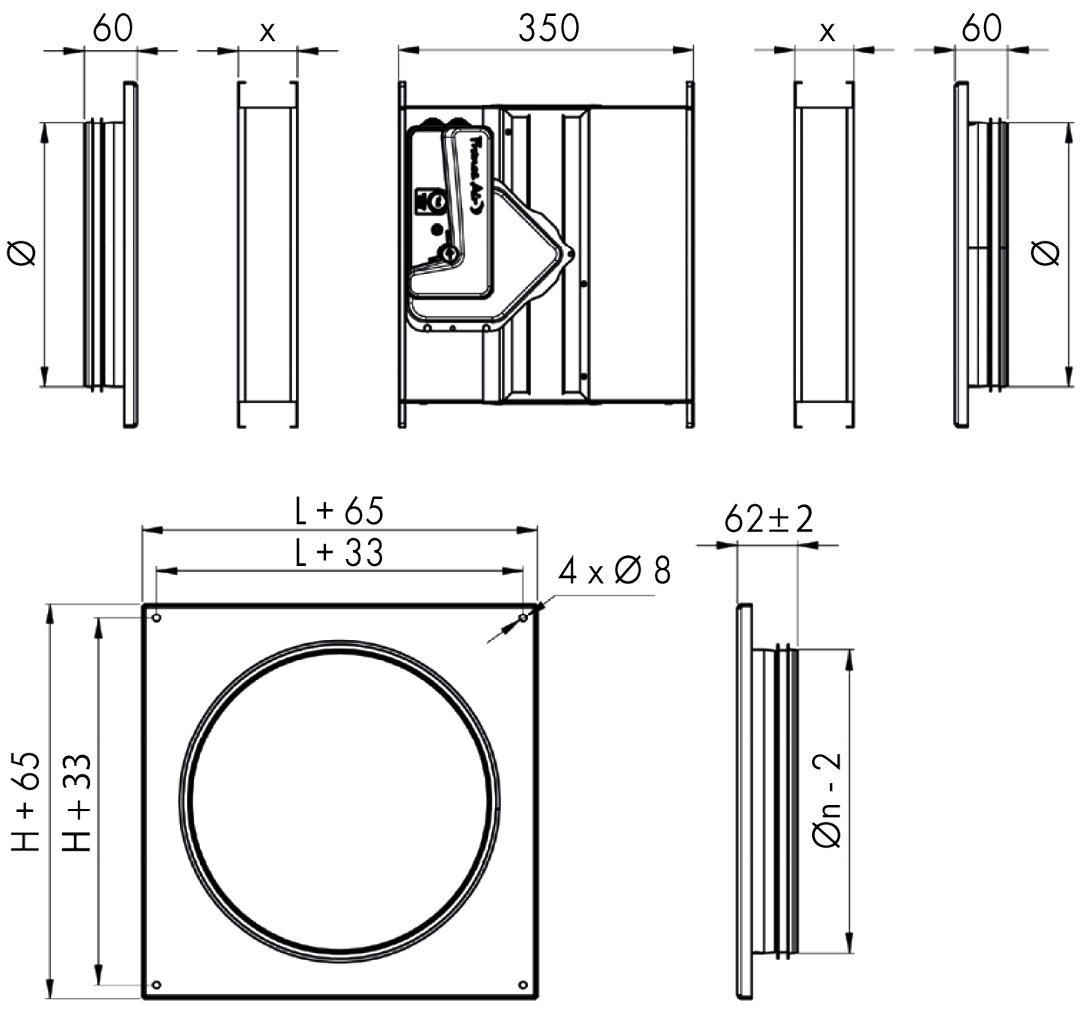

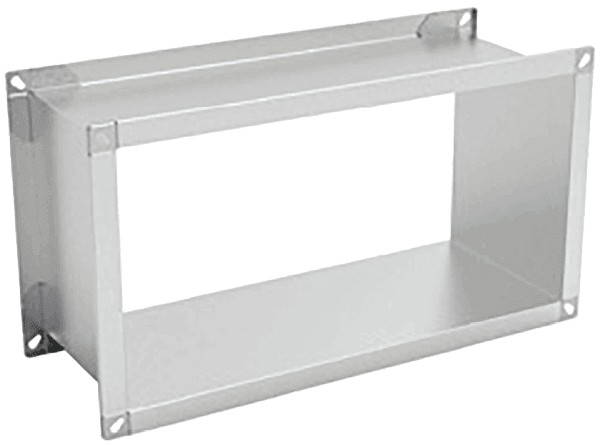

Adaptación circular

Las placas de conexión circulares se utilizan para conectar los conductos de ventilación circulares a las compuertas cortafuegos rectangulares.
Durante la instalación de las placas de conexión, si la lama de la compuerta sale del túnel, es muy importante instalar una extensión. La placa de conexión está equipada con una junta.

Compuerta cortafuegos ATEX

Extensor de túnel

El extensor de túnel es necesario cuando la compuerta debe sellarse en paredes de gran espesor.

EMBALAJE

Vendido por unidad.

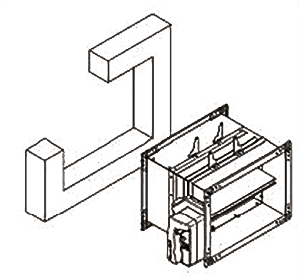

DIMENSIONES

CARACTERÍSTICAS TÉCNICAS

Construcción

Construcción en acero galvanizado con lama de material refractario.

Orientación del mecanismo

El eje de la lama del registro cortafuegos puede orientarse en cualquier dirección, horizontal o vertical.

Sentido del fuego

El sentido de circulación del aire y el sentido del fuego son indiferentes.

Fusible térmico

Disparo automático a +72 °C.

Bobina electromagnética de disparo

Tensión 24/48 V CC.
Cambio automático sin intervención en la placa eléctrica.
Emisión o ruptura.
Potencia:
- Bobina de ruptura: Pmax = 1,6 W.
- Bobina de emisión: Pmax = 3,5 W.

Motor de rearme

24/48 V CC y 24 V CA.
Potencia:
- 24 V CC: Pmax = 10 W.
- 48 V CC: Pmax = 15 W.
Tiempo de rearme de la lama:
- Manual para EVO A y EVO T.
- Menos de 30 segundos para EVO M.

Estanqueidad al aire

Clase de estanqueidad al aire C, según la norma EN 1751.

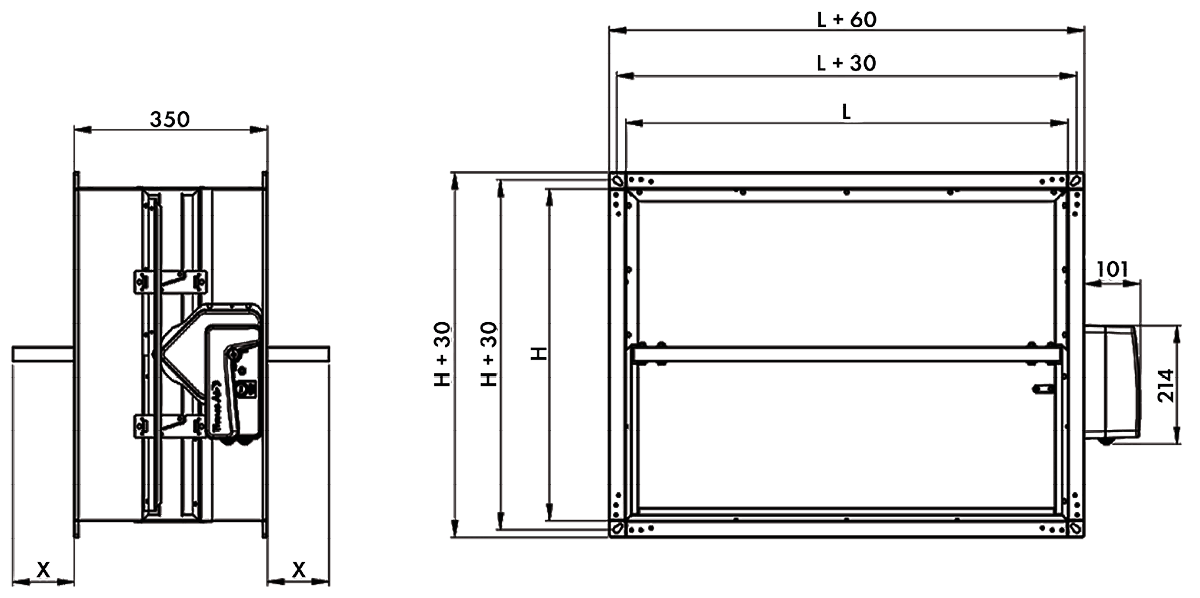

DIMENSIONES Y SALIENTE DE LA LAMA

REF 500® 5 EVO

Dimensiones en mm;
x = (H-370) / 2 (mm);
Si el cálculo da un número negativo, significa simplemente que la lama no sobresale.

‍

Colocar la válvula en una abertura con H + 80 mm
y L + 80 mm o más.

‍

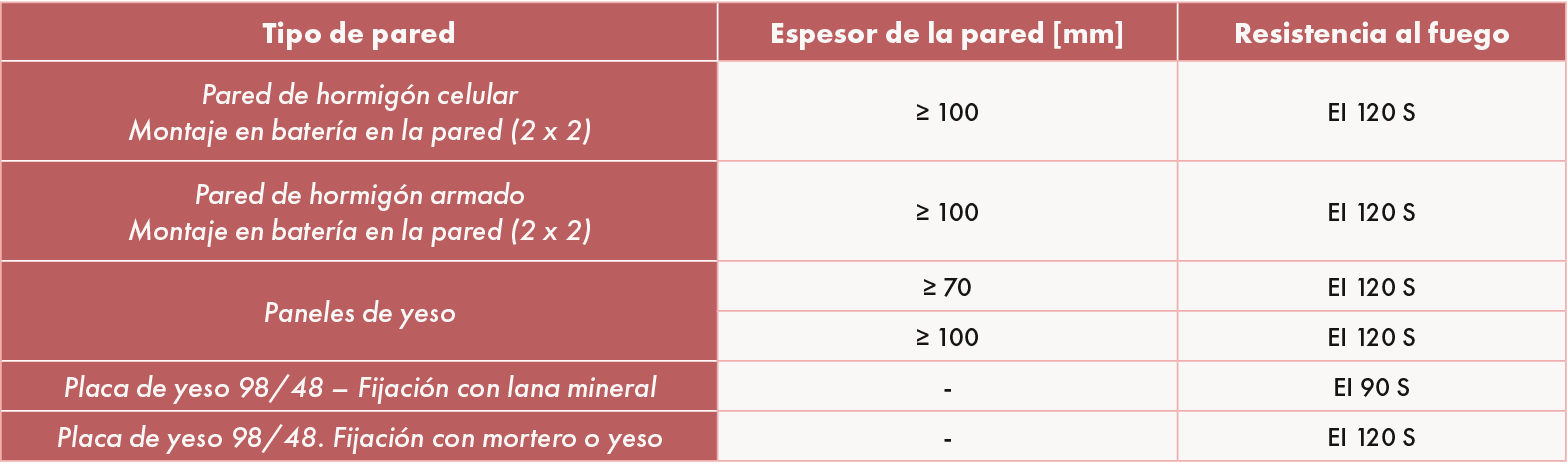

RESISTENCIA AL FUEGO

Todos nuestros registros son de tipo Ved (i↔o) y Hod (i↔o).

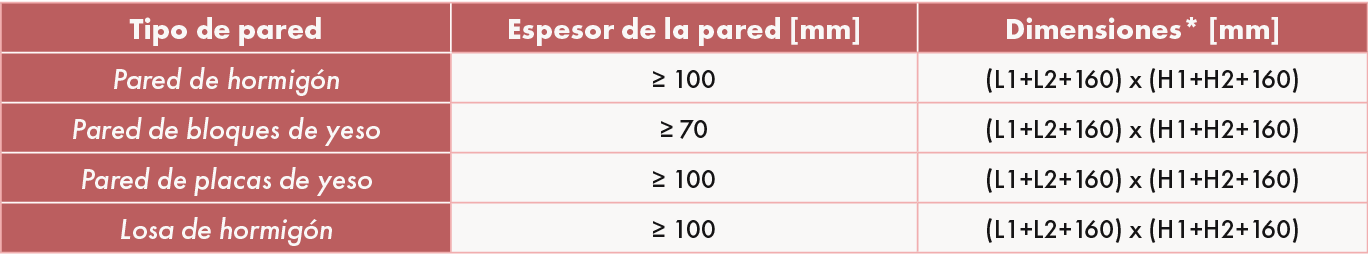

Montaje en pared

Montaje en losa

‍

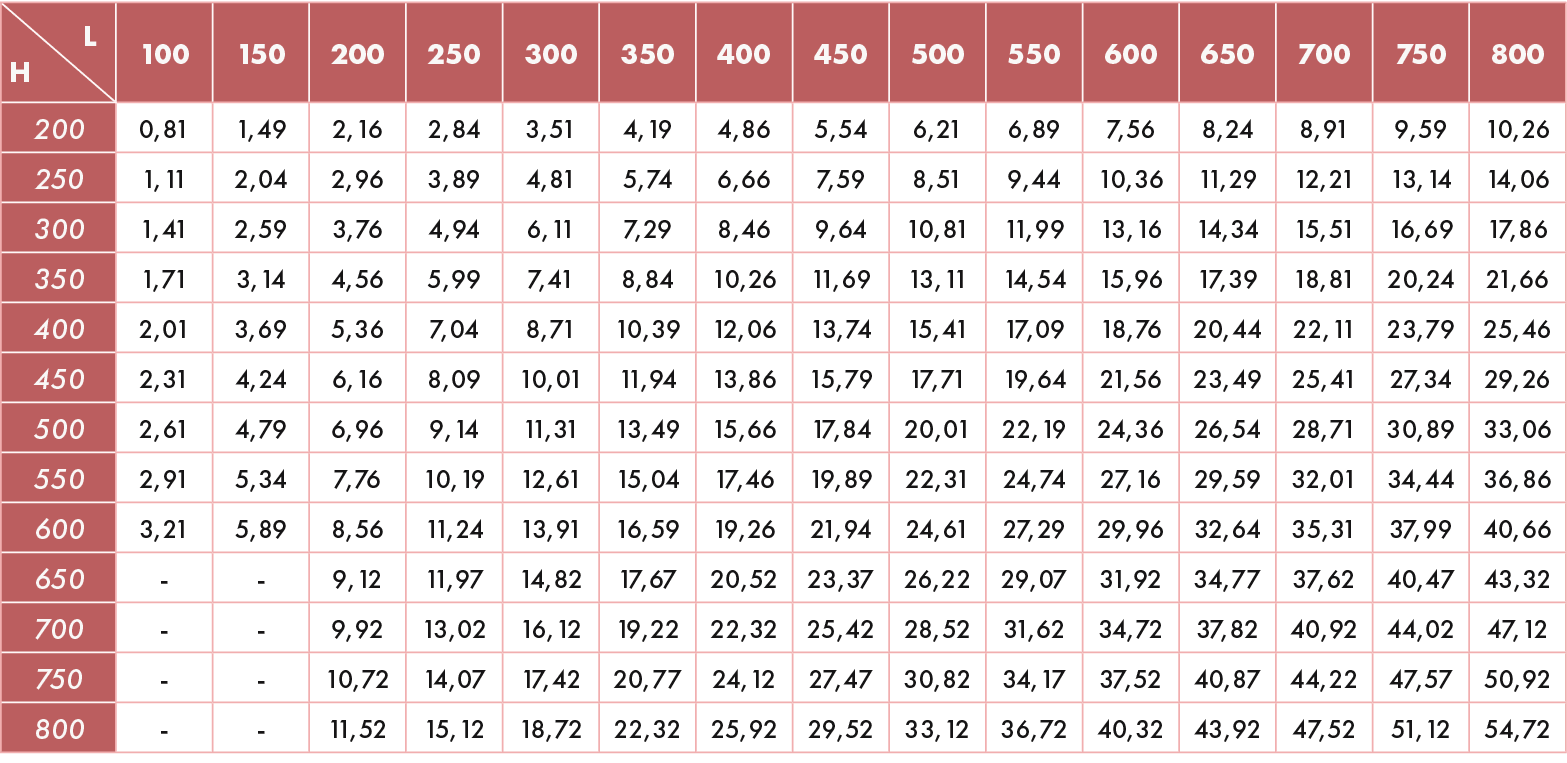

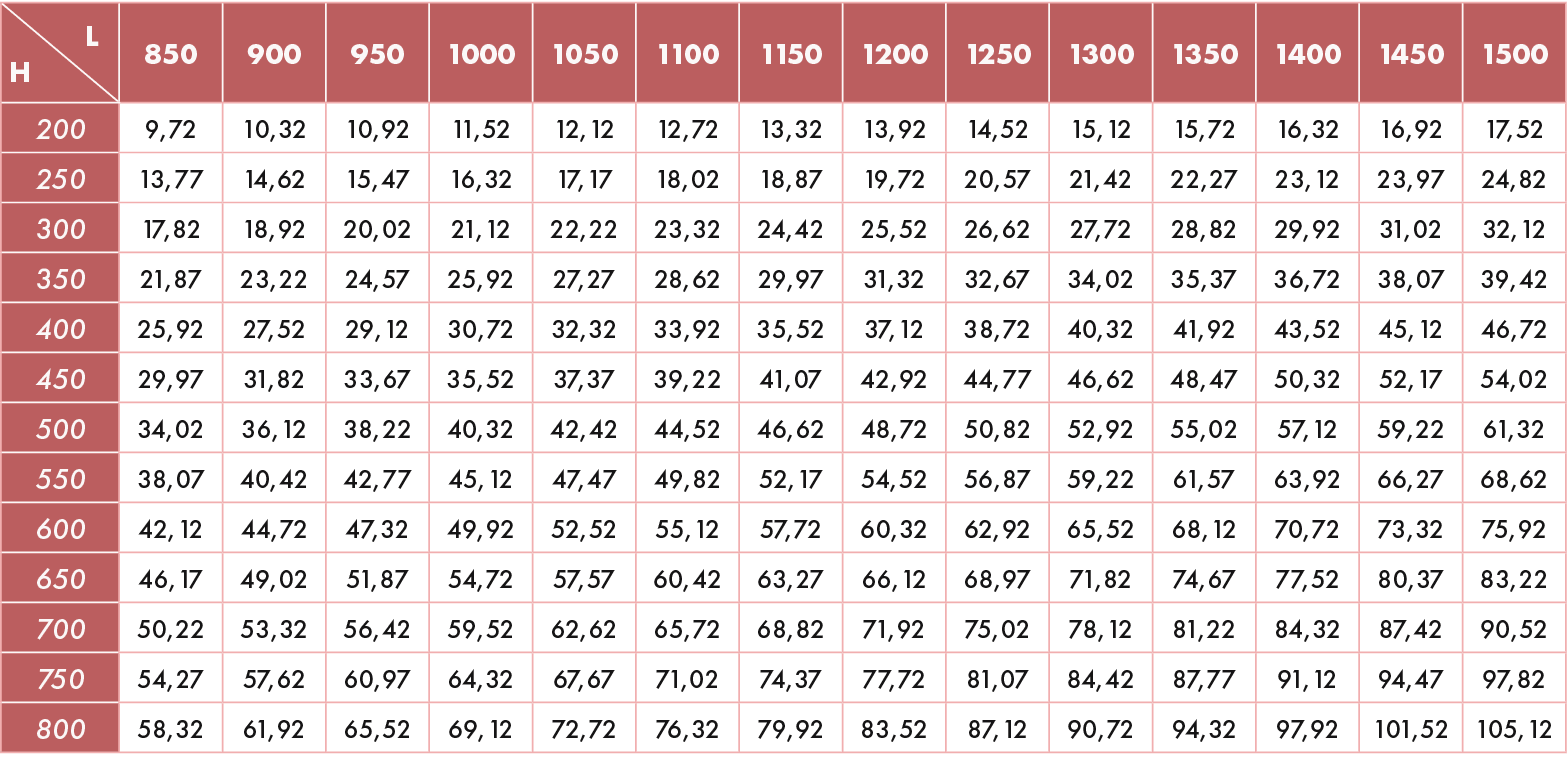

SUPERFICIE ÚTIL

En dm²

SELECCIÓN

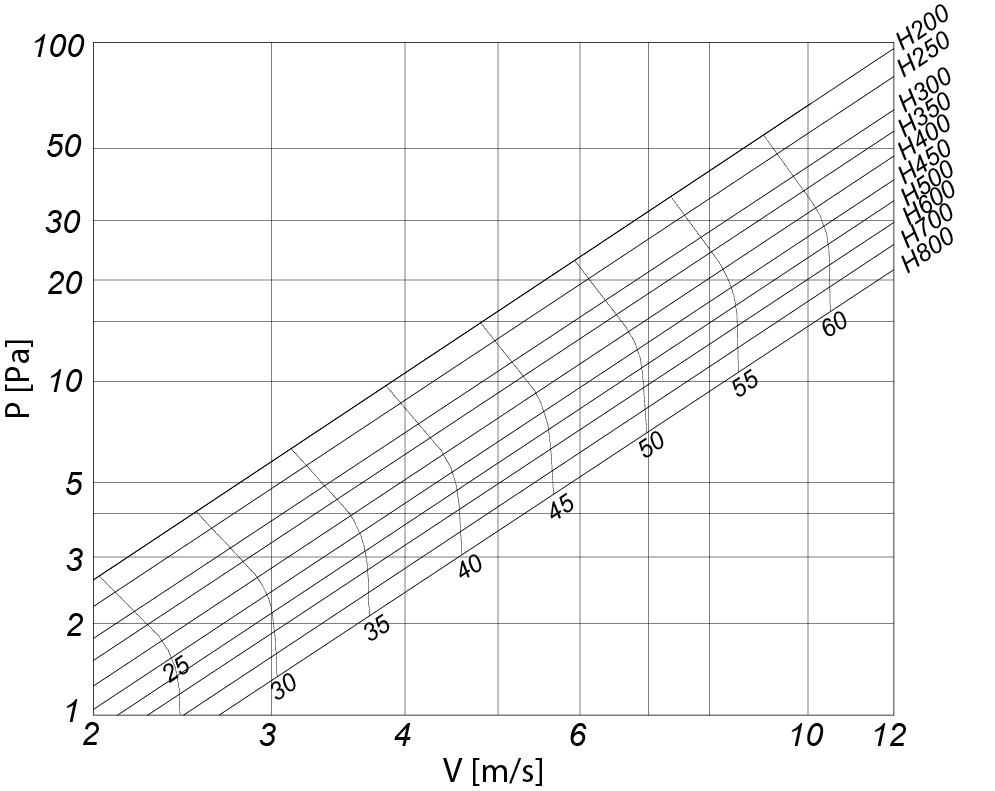

PÉRDIDAS DE CARGA Y NIVELES ACÚSTICOS

Lama de 25 mm

‍

Lama de 40 mm

‍

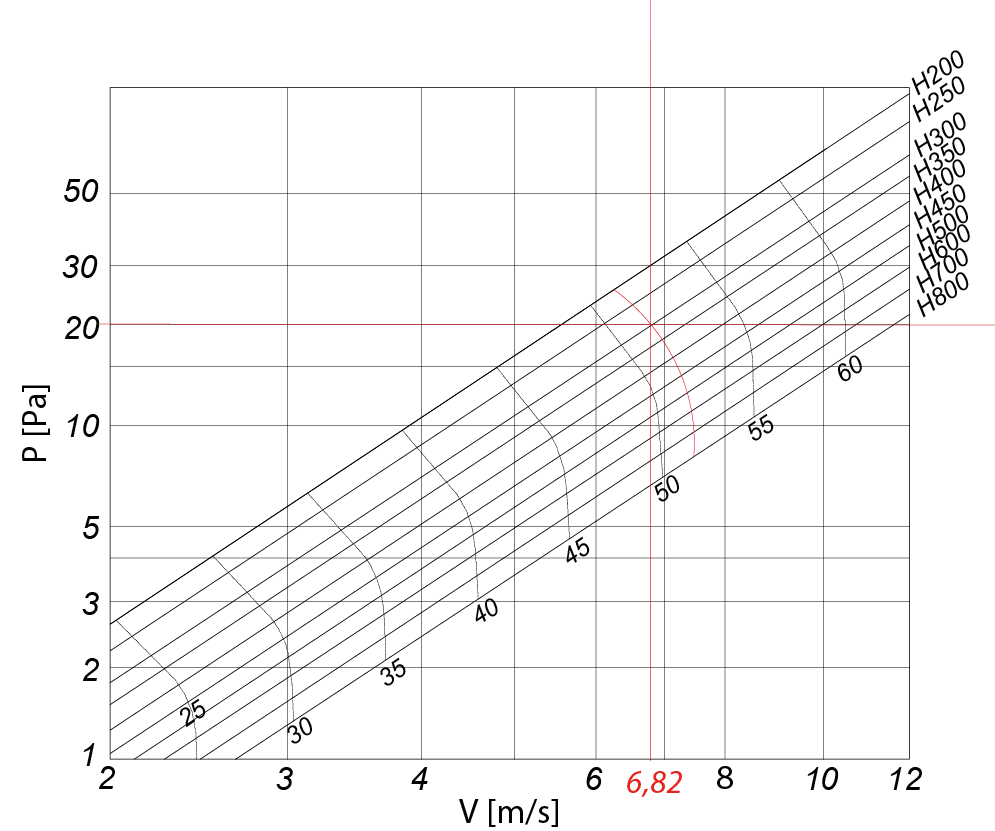

Ejemplo de cálculo

Para un registro cortafuegos con dimensiones de 300 x 300 mm y lamas de 25 mm de espesor, considere el área libre indicada en la tabla de superficie útil = 6,11 dm.
Para un caudal de 1500 m³/h, se obtiene una velocidad de 6,82 m/s.
Según la curva, la pérdida de carga es de 20 Pa y el nivel de ruido es de 52 dB(A).

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

MONTAJE EN BATERÍA

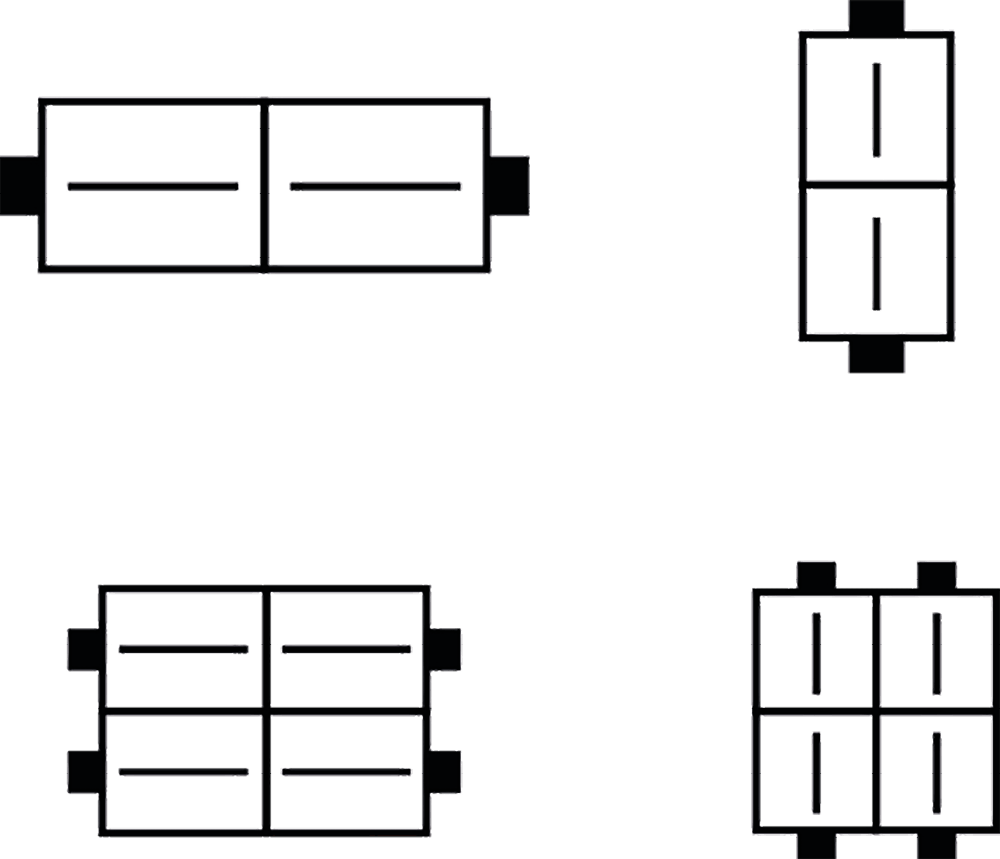

Ejemplos de montaje en serie

Consúltenos para obtener todos los códigos de los kits
de montaje: anchura de 850 mm a 1500 mm.

‍

La instalación debe cumplir con el informe de clasificación.
Evite que los conductos conectados obstruyan la lama móvil.
La clase de estanqueidad al aire se mantiene si la instalación del registro se realiza conforme al manual de instalación.
Temperatura de uso: 60 °C, como máximo.
Solo para uso en interiores.
Dimensiones máximas posibles: 3000 (A) x 1600 (H), es decir, 2 x 2 registros de 1500 (A) x 800 (H) montados uno sobre otro y lado a lado (los 30 mm adicionales provienen del kit para montaje en batería).
El montaje en batería solo es posible sobre losa de hormigón.
