REF 500® 4

registo corta-fogo retangular, perda de carga reduzida

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

REF 500® 4

Vantagens

Certificado higiénico VDI 6022.
Pressão de ensaio de 500 Pa de acordo com EN 1366-2.
Alargada gama de dimensões.
Motorização com servomotor 24 ou 230 V ou com sistema evolutivo.
Estanquidade (EN 1751): classe C.
Perdas de carga e níveis acústicos reduzidos.
Mecanismo completamente fora do fluxo de ar.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

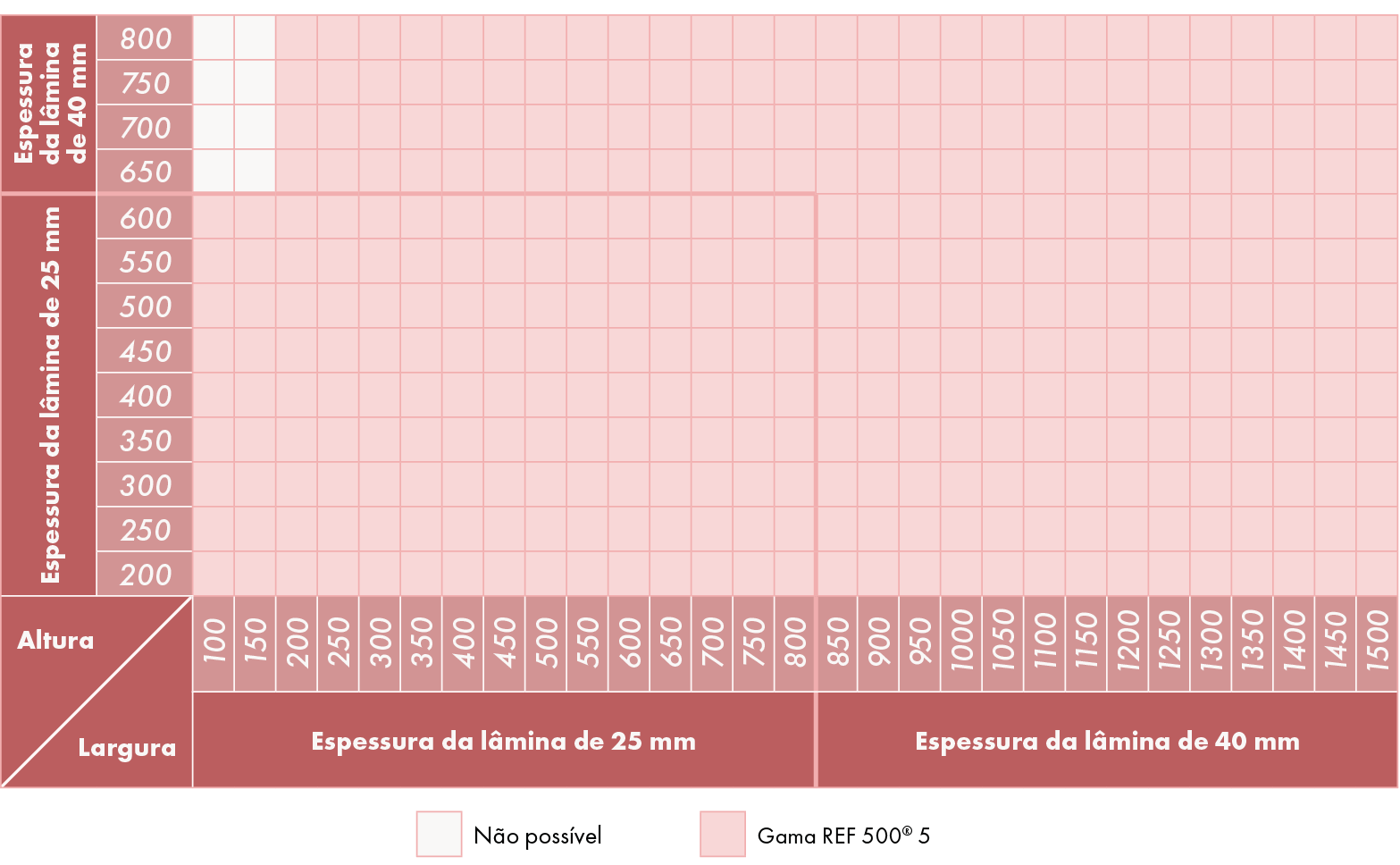

Dimensões em mm:

‍

Mecanismos:

Térmico

Micro
Evo A

Atuação remota (bobine)

Evo T - com rearme manual
Evo M - com rearme motorizado

Servomotor

S24 - 24 V com retorno por mola
S230 - 230 V com retorno por mola

‍

<span class=”text-nota”>Toda a gama está equipada com início e fim de curso.</span>

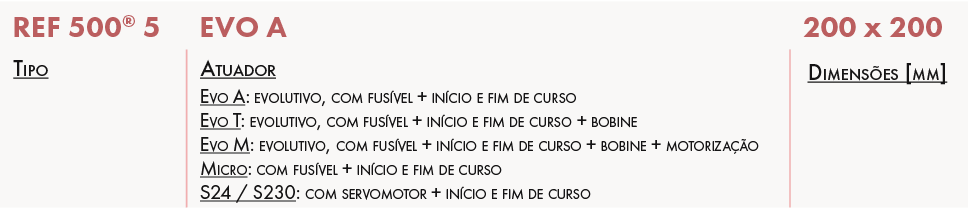

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Restabelece a continuidade do grau corta-fogo no atravessamento de condutas numa parede ou laje em caso de incêndio.

‍

Resistência ao fogo

Montagem mural

‍

Montagem em laje

CONSTRUÇÃO / COMPOSIÇÃO

OPÇÕES

Construção:

Aço galvanizado, termolacado.
Aço inox.
Aço inox, termolacado.

‍

ATEX:

Registo corta-fogo ATEX.

‍

Possibilidade de montagem em bateria (2 registos)

‍

Fusível térmico a 95º C

‍

Adaptação circular

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

CARACTERÍSTICAS TÉCNICAS

Construção:

Construção em aço galvanizado com lâmina em material refratário.

Orientação do mecanismo:

O eixo da lâmina do registo corta-fogo pode ser orientado em qualquer direção, horizontal ou vertical.

Sentido do fogo:

O sentido do fluxo de ar e o sentido do fogo são indiferentes.

Fusível térmico:

Disparo do comando automático a 70° C.

Estanquidade ao ar.

Classe C (EN 1751).

Bobine eletromagnética de disparo:

Tensão: 24/48 Vcc (corrente contínua).
Mudança automática (24/48 V) sem switch na placa elétrica.
Consumo de 1,6 / 3,5 W (bobine à rutura / emissão).

Motor de rearme:

Tensão: 24/48 Vcc (corrente contínua).
Consumo 10 / 15 W (24 Vcc / 48 Vcc).

Servomotor:

24 V: tensão 24 Vac ou 24 Vcc (corrente contínua ou alterna).
Consumo (abertura / standby):
- BFL: 2,5 / 0,8 W.
- BFN: 4,0 / 1,4 W.
- BF: 7,0 / 2,0W.
230 V: tensão 230 Vac (corrente alterna).
Consumo (abertura / standby):
- BFL: 3,5 / 1,1 W.
- BFN: 5,0 / 2,1 W.
- BF: 8,0 / 3,0 W

‍

ATRAVANCAMENTOS

REF 500® 4 Evo e Micro

Excesso de atravancamento da lâmina: X = (H - 370) / 2 [mm]

‍

REF 500® 4 S

Excesso de atravancamento da lâmina: X = (H/2) / 175 [mm]

‍

‍

Adaptação circular

‍

SUPERFÍCIE ÚTIL

Em dm²

SELEÇÃO

PERDAS DE CARGA E NÍVEIS ACÚSTICOS

Lâmina de 25 mm

‍

Lâmina de 40 mm

‍

Exemplo de cálculo:

Para um registo corta-fogo de dimensão 200 X 200 mm, com espessura da lâmina de 25 mm, considerar a área útil na página anterior = 2,16 dm².
Para um caudal de 1500 m³/h, temos uma velocidade de 6,94 m/s.
De acordo com a curva, a perda de carga é de 20 Pa e o nível de ruído é de 54 dB (A).

INSTALAÇÃO

ASSEMBLAGEM EM BATERIA

Conjuntos permitidos: em parede de betão celular de 100 mm de espessura: El 120 (vei ↔ o) S.

A instalação deve estar de acordo com os testes de PV.
Evitar a obstrução da lâmina móvel pelas condutas conectadas.
A classe de estanquidade ao ar é mantida se a instalação do registo for feita em conformidade com o manual de instalação.
Temperatura de utilização: 60° C no máximo.
Para aplicação unicamente em interiores.
Dimensões máximas possíveis: 2400 (L) x 1600 (A) ou 2 x 2 amortecedores de 1200 (L) x 800 (A) montados um em cima do outro e lado a lado (os 30 mm extra vêm do kit para montagem da bateria).
