REF 500® 5

compuerta cortafuegos rectangular, pérdida de carga reducida

Este es un texto dentro de un bloque div.

Ventajas

Certificado higiénico VDI 6022.
Presión de ensayo de 500 Pa según EN 1366-2.
Amplio rango de dimensiones.
Motorización con servomotor de 24 o 230 V o con sistema evolutivo.
Estanqueidad (EN 1751): clase C.
Pérdidas de carga y niveles de ruido reducidos.
Mecanismo completamente alejado del flujo de aire.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

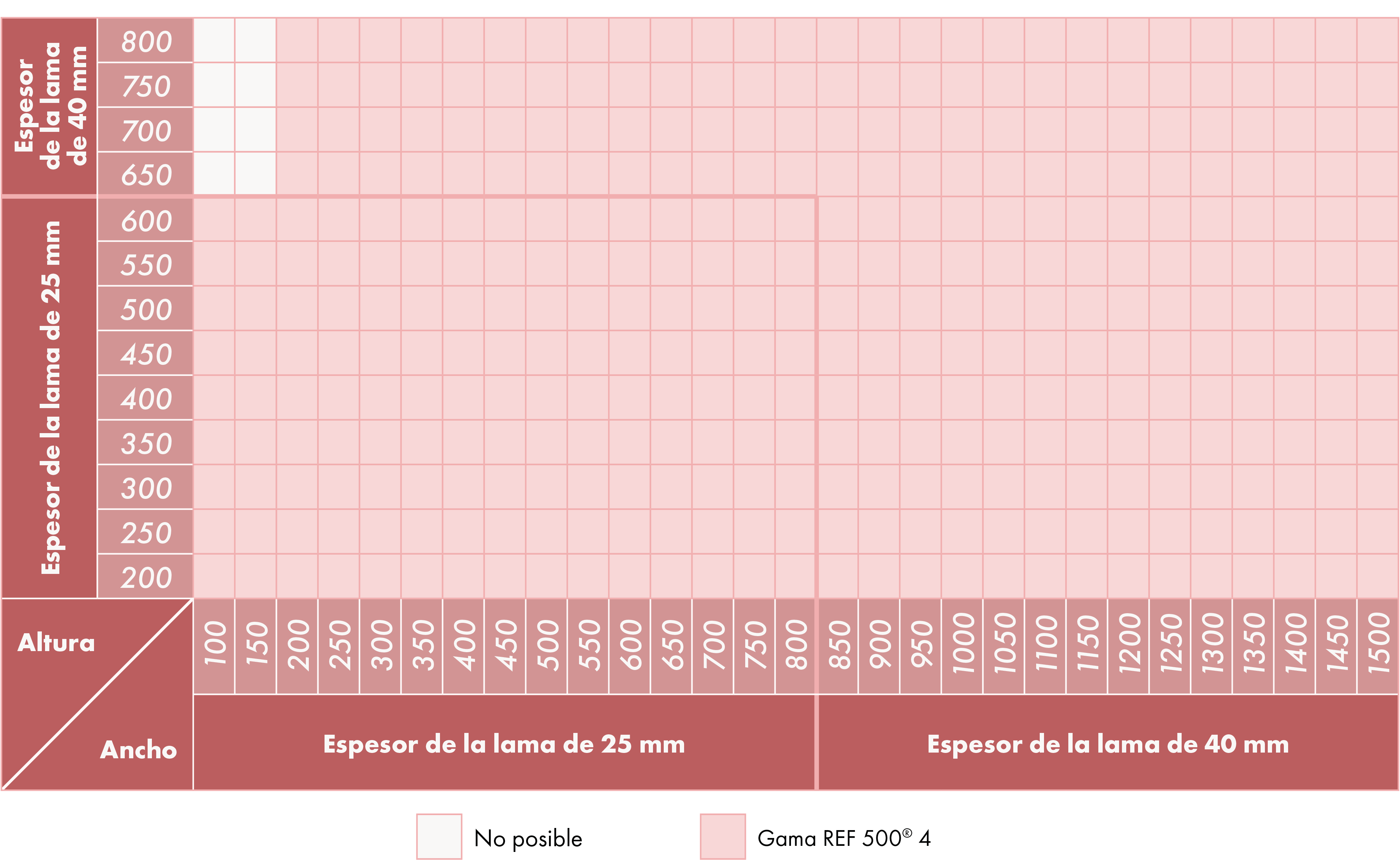

GAMA

Dimensiones en mm:

Mecanismos:

térmica

Micro
Evo-A

Accionamiento a distancia (bobina)

Evo T - con rearme manual
Evo M - con rearme motorizado

Servomotor

S24 - 24 V con retorno por muelle
S230 - 230 V con retorno por muelle

‍

Toda la gama está equipada con inicio y final de carrera.

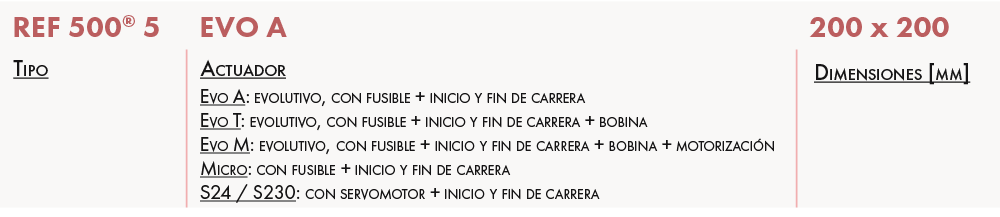

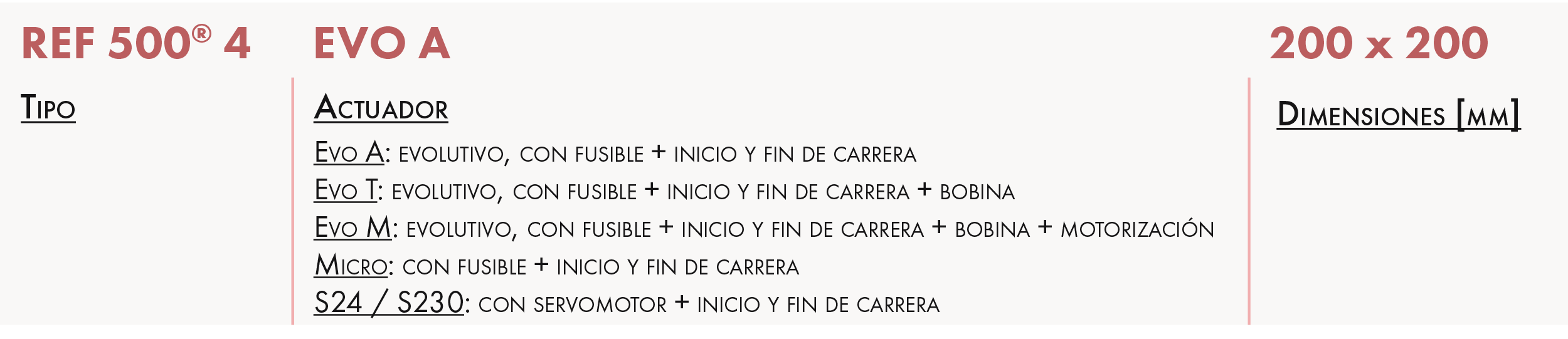

DESIGNACIÓN

APLICACIÓN/USO

Restablece la continuidad del grado de resistencia al fuego en el paso de los conductos en un muro o forjado en caso de incendio.

‍

Resistencia al fuego

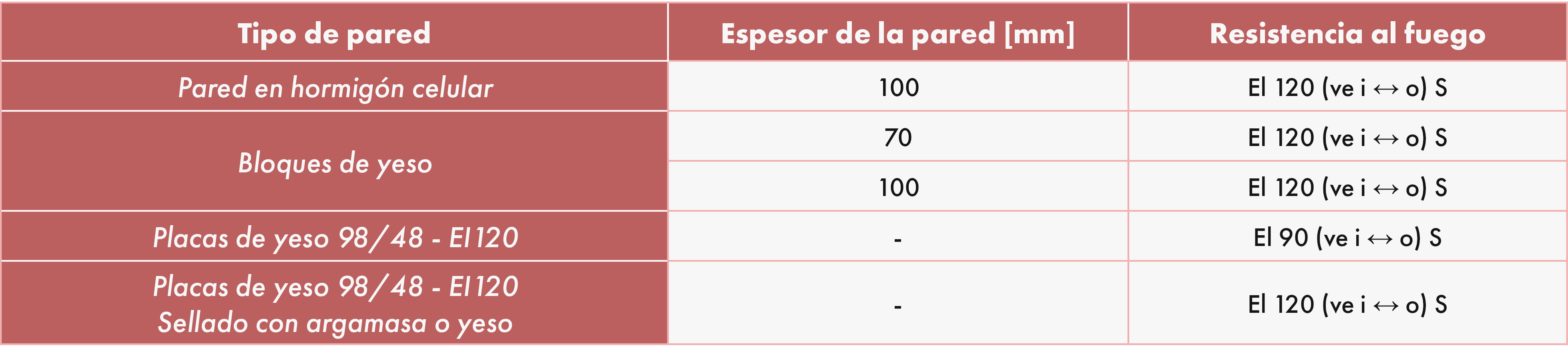

Montaje en pared

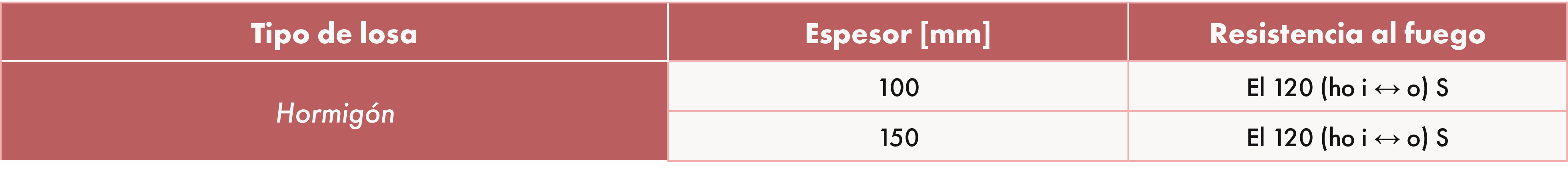

Montaje en forjado

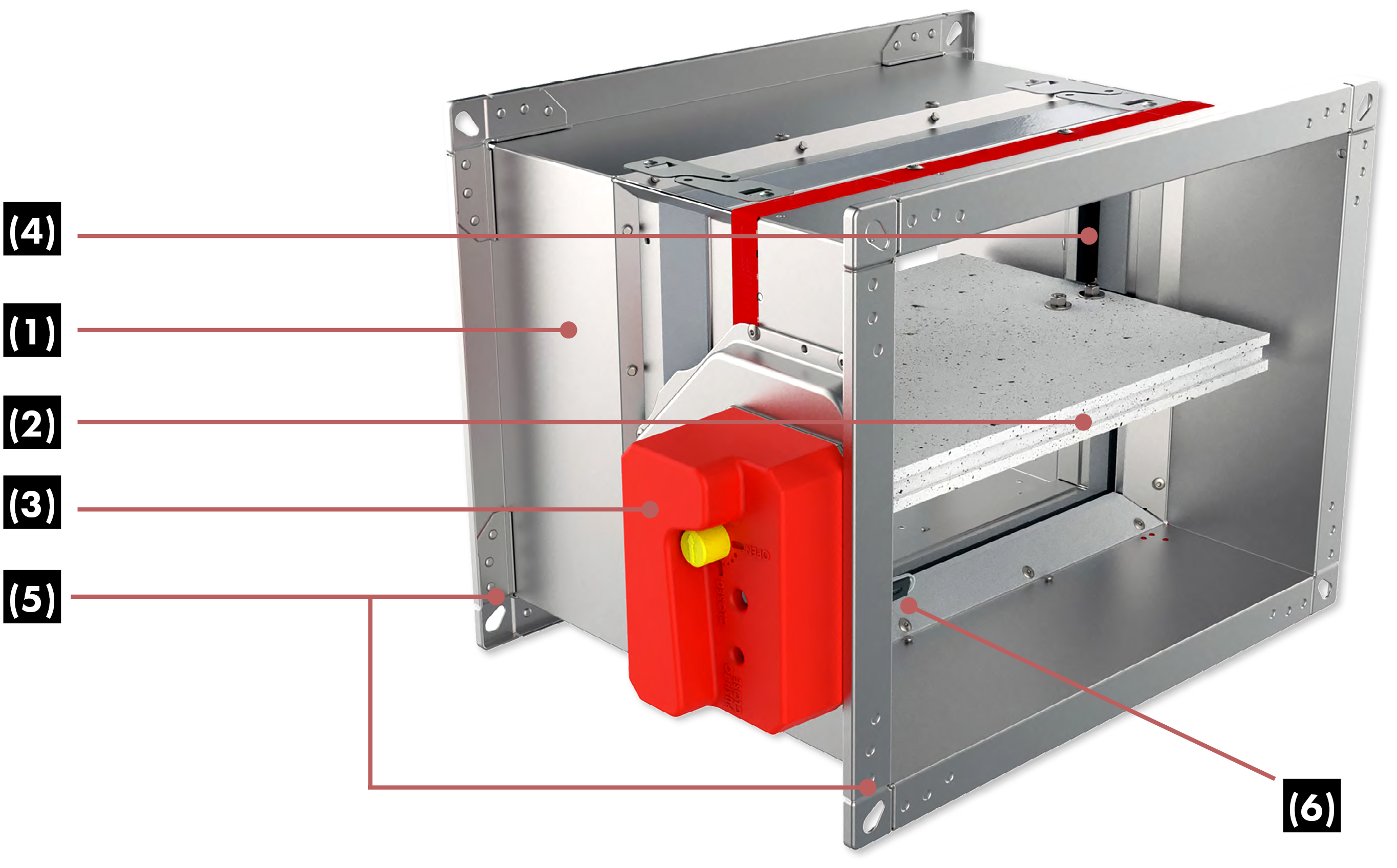

CONSTRUCCIÓN/COMPOSICIÓN

(1) - Túnel de acero galvanizado
(2) - Lama móvil en material refractario
(3) -Actuador
(4) - Junta intumescente para lama móvil
(5) - Aros de montaje
(6) - Fusible térmico

‍

OPCIONES

Construcción:

Acero galvanizado, termolacado.
Acero inoxidable
Acero inoxidable, termolacado.

‍

ATEX:

Compuerta cortafuegos ATEX.

‍

Posibilidad de montaje de batería (2 compuertas)

‍

Fusible térmico a 95º C

‍

Adaptación circular

EMBALAJE

Vendido por unidad.

DIMENSIONES

CARACTERÍSTICAS TÉCNICAS

Construcción:

Construcción en acero galvanizado con lama en material refractario.

Orientación del mecanismo:

El eje de la lama de la compuerta cortafuegos puede orientarse en cualquier dirección, horizontal o vertical.

Sentido del fuego:

La dirección del flujo de aire y la dirección del fuego son indiferentes.

Fusible térmico:

Disparo del control automático a 70 °C.

Estanqueidad en el aire.

Clase C (EN 1751).

Bobina electromagnética de disparo:

Tensión: 24/48 Vdc (corriente continua).
Conmutación automática (24/48 V) sin conmutador en la placa eléctrica.
Consumo de 1,6/3,5 W (bobina a la rotura/emisión).

Motor de rearme:

Tensión: 24/48 Vdc (corriente continua).
Consumo 10/15 W (24 Vcc /48 Vcc).

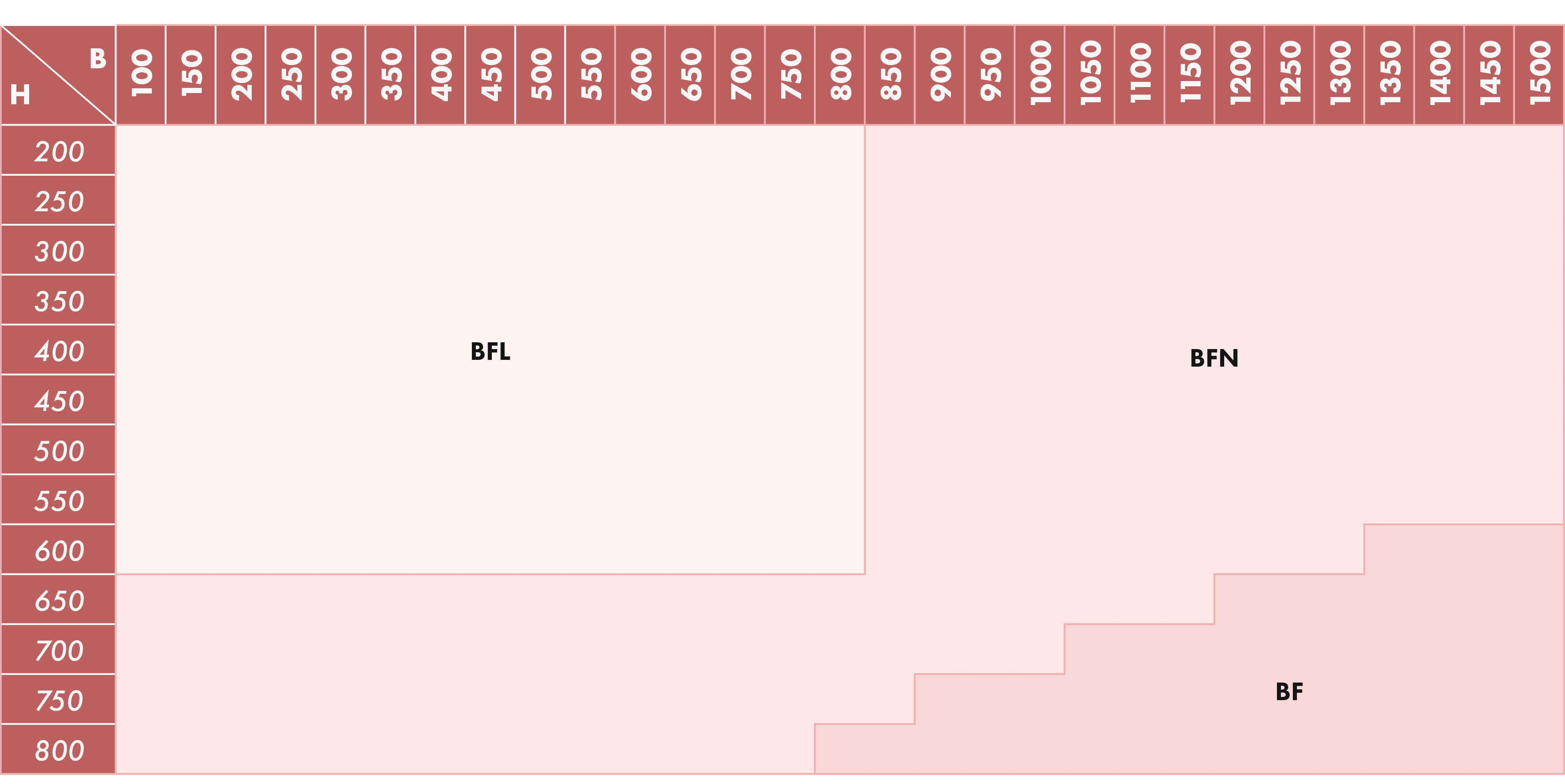

Servomotor:

24 V:tensión 24 Vac o 24 Vdc (corriente continua o alterna).
Consumo (apertura/en espera):
- BFL: 2,5/0,8 W
- BFN: 4,0/1,4 W
- BF: 7,0/2,0 W.
230 V: tensión 230 Vac (corriente alterna).
Consumo (apertura/en espera):
- BFL: 3,5/ 1,1 W.
- BFN: 5,0/2,1 W
- BF: 8,0/3,0 W

‍

DIMENSIONES

REF 500® 5 Evo y Micro

Exceso de dimensión desde la lama: X = (H/2) - 175 [mm]

‍

REF 500® 5 S

‍

‍

Adaptación circular

‍

SUPERFICIE ÚTIL

En dm²

SELECCIÓN

PÉRDIDAS DE CARGA Y NIVELES DE RUIDO

Lama de 25 mm

‍

Lama de 40 mm

‍

Ejemplo de cálculo:

Para una compuerta cortafuegos de dimensión 200 x 200 mm, con espesor de lama de 25 mm, considerar el área útil en la página anterior = 2,16 dm².
Para un caudal de 1500 m³/h, tenemos una velocidad de 6,94 m/s.
Según la curva, la pérdida de carga es de 20 Pa y el nivel de ruido es de 54 dB (A).

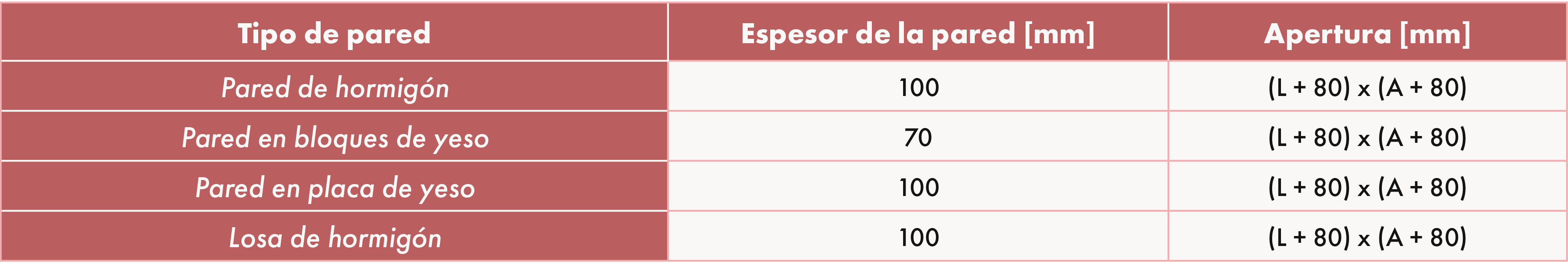

INSTALACIÓN

MONTAJE DE BATERÍA

Conjuntos permitidos: en muro de concreto celular de 100 mm de espesor: El 120 (vei ↔ o) S.

La instalación debe de estar de acuerdo con los tests PV.
Evite la obstrucción de la lama móvil por los conductos conectados.
La clase de estanqueidad al aire se mantiene si la compuerta se instala de acuerdo con el manual de instalación.
Temperatura de utilización: 60 °C máximo.
Sólo para uso en interiores.
Dimensiones máximas posibles: 2400 (L) x 1600 (H) o 2 x 2 amortiguadores de 1200 (L) x 800 (A) montados uno encima del otro y uno al lado del otro (los 30 mm adicionales provienen del kit de montaje de la batería).
