Vantagens
Construção robusta.
Filtragem de alta eficiência: cartuchos.
Montagem fácil.
Limpeza automática com ar comprimido (versões B e M).
Medição da colmatação por sensor de pressão.
Gama
- Mesa de aspiração com filtragem através de cartuchos horizontais para fumos de soldadura, partículas de metal ou poeiras de madeira.
- 3 versões:
S: fumos de soldadura.
M: partículas metálicas.

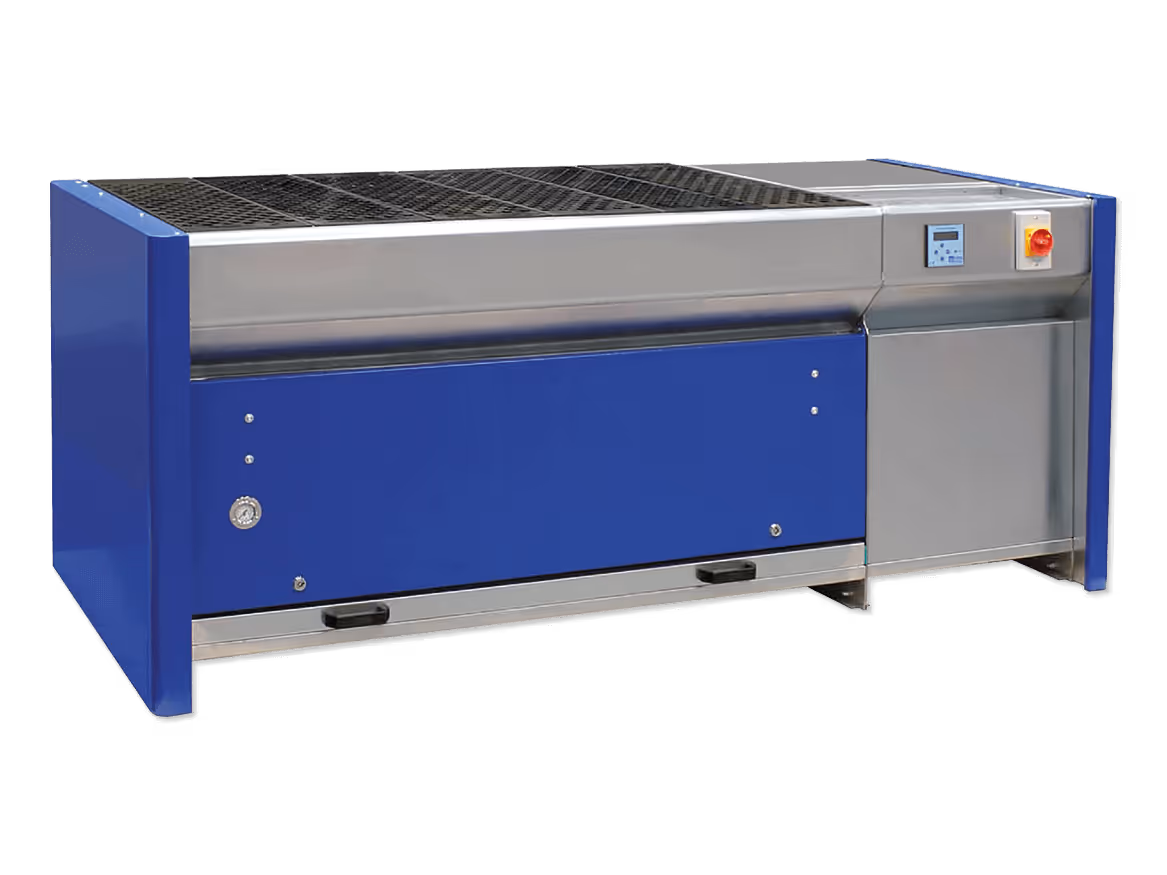

B: partículas finas de madeira. - 3 comprimentos: 1500, 2000 ou 2500 mm.
- Caudais de 4000 a 6000 m³/h.
- As Versões M e B incluem um sistema automático de descolmatação dos cartuchos por medição da pressão.
- Capacidade máxima de peso: 250 kg/m².
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c20fc3119111005c720375_protectys-fc-designacao.png)
Aplicação / Utilização
- Aspiração de partículas metálicas, fumos de soldadura.
- Aspiração de poeiras de madeira, serradura, aparas.
- Industrias mecânica, automóvel, de papel, de plásticos.
- Indústrias de madeira, carpintaria, silvicultura, serraria.
Construção / Composição
Protectys® FC S:
- Superfície de trabalho aspirante em aço galvanizado.
- Parede frontal aspirante.
- Gaveta de recolha de poeira.
- Ventilador centrífugo que opera em depressão e localizado numa câmara à prova de som.
- Cartuchos de filtragem em celulose.
- Malha metálica corta-faísca.
Protectys® FC M DCA:
- Superfície de trabalho aspirante em aço galvanizado.
- Parede frontal aspirante.
- Gaveta de recolha de poeira.
- Malha metálica corta-faísca.
- Cartuchos de filtragem em poliéster Teflon (M PES).
- Ventilador centrífugo que opera em depressão e localizado numa câmara à prova de som.
- Sistema de limpeza automática por ar comprimido.
Protectys® FC B DCA:
- Superfície de trabalho aspirante em aço galvanizado equipada com um revestimento de proteção especial em feltro.
- Gaveta de recolha de poeira.
- Cartuchos de filtragem em poliéster anti estático (B PES).
- Ventilador centrífugo que opera em depressão e localizado numa câmara à prova de som.
- Sistema de limpeza automática por ar comprimido.
- Malha metálica corta-faísca.
Opções
- Parede lateral fixa.
- Kit de iluminação.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62209d13884a9923b058b1d8_protectys-fc-atravancamentos-pesos.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c20fdf73d622617342f7d0_protectys-fc-tabela-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c20fe45ad7ec69018e7461_protectys-fc-tabela-atravancamentos-pesos-2.png)
PRINCÍPIO DE FUNCIONAMENTO
- A: O ar é aspirado através da superfície de trabalho.
- B: Os partículas pesadas são recuperadas nas gavetas de recolha de poeiras.
- C: O ar passa através dos filtros de cartuchos horizontais, os quais retêm as partículas mais finas.
- D: Quando filtros de cartuchos estão colmatados, a limpeza é efetuada automaticamente: um jato de ar é enviado para soltar as partículas do filtro.
- E: O ar limpo e filtrado sai através da grade na parte superior da mesa.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62209e19765ee2e18040addd_protectys-fc-principio-funcionamento.png)
