Power Play® 90

recuperador duplo-deck, com permutador de roda e motores de baixo consumo, até 7000 m³/h

power play 90 powerplay 90
No items found.
Ficha de Produto Versão PDF

Vantagens

Facilidade de integração – compacta e picagens verticais e horizontais comutáveis.
Redução dos consumos energéticos através da combinação recuperador de roda (recuperação nominal de 80%) e motores EC.
Última geração de controlo completo e avançado, com interface tátil intuitivo.
Bateria elétrica, água quente ou change over integrada, com regulação pelo controlador (possibilidade bateria DX externa).
Acesso amplo para manutenção.
Funcionamento silencioso.
Recuperador sem formação de condensados.

Gama

  • 11 modelos de 200 até 7000 m³/h, para modelos com caudais inferiores por favor consulte a ficha de produto Power Play® 90H.

Designação

Aplicação / Utilização

  • Ventilação com recuperação energética nas instalações de ventilação destinadas aos edifícios de setor terciário, com tratamento térmico posterior.
  • Instalação exterior possível na solução com picagens horizontais

Construção / Composição

Construção:

  • Compacta construída com estrutura interna em aço galvanizado.
  • Acesso para manutenção esquerdo/direito conforme o necessário.

Envolvente:

  • Painel duplo, construído em aço galvanizado (face exterior termo lacada
    RAL 7035), com isolamento interno em lã de rocha com 50 mm.
  • Picagem circular com junta de estanquidade em borracha.
  • Picagem retangular para os modelos 2000-4000.

Ventilador:

  • Ventiladores centrífugos de simples aspiração, com pás à reação do tipo
    Plug Fan.
  • Motores de baixo consumo do tipo EC.
  • Variação e visualização do caudal através do display, funcionamento caudal constante ou pressão constante (VAV fluxo simples ou duplo).

Recuperador:

  • Recuperador rotativo com duas opções de recuperação sensível (L e XL) e uma opção de recuperação sensível e latente (de adsorção por zeólitos - AZ).
  • Recuperador standard tipo L.

Filtro:

  • 1 nível de filtragem na insuflação e na extração classe F7 e M5 (standard).

Bateria aquecimento elétrica (E):

  • Integrada na unidade (disponível em toda a gama).
  • Ajuste fino às necessidades (regulação por Triacs).
  • 2 termostatos de segurança – rearme automático aos 90º C e rearme manual aos 120º C.

Bateria aquecimento/arrefecimento a água (HCW):

  • Integrada na unidade.
  • Tubos e coletores em aço carbono e alhetas em alumínio.
  • Tabuleiro de condensados em aço inox.

Regulação integrada:

  • Armário de potência e controlo incorporado.
  • Equipamento de campo integrado de fábrica no interior da unidade.
  • Display tátil para interface.
  • Integração na GTC por Modbus / BacNet IP.
  • Webserver integrado.
  • Interligação via APP.
  • Gestão dos equipamentos internos e alarmes.

Seleções:

  • A pré-seleção poderá ser feita através da tabela de seleção e curvas apresentadas nas páginas seguintes.
  • As unidades Power Play® têm um software de seleção próprio, que permite efetuar seleções específicas às necessidades do seu projeto, fornecendo uma ficha técnica com todas as informações relevantes. Por favor, entre em contato com a nossa equipa de estudos e seleções.

Opções

Acondicionamento

  • Vendido à unidade.

ATRAVANCAMENTOS E PESOS

Modelo 1000 U/H/V

  • Peso aproximado: 196 kg.

Modelo 1300 U/H/V

  • Peso aproximado: 203 kg.

Modelo 1500 U/H/V

  • Peso aproximado: 206 kg.

Modelo 1700 U/H/V

  • Peso aproximado: 220 kg.

Modelo 2000 U/H/V

  • Peso aproximado: 210 kg.

Modelo 2500 H

  • Peso aproximado: 289 kg.

Modelo 3000 U/H/V

  • Peso aproximado: 210 kg.

Modelo 4000 U/H/V

  • Peso aproximado: 470 kg.

Modelo 5000 V

  • Peso aproximado: 600 kg.

Modelo 5000 H

  • Peso aproximado: 442 kg.

Modelo 7000 H

  • Peso aproximado: 765 kg.

ALIMENTAÇÃO GERAL DO RECUPERADOR

CARACTERÍSTICAS DAS BATERIAS INTEGRADAS

DADOS ACÚSTICOS

CONTROLO INTEGRADO

  • Interface standard via display táctil colorido, fornecido com a unidade, testado de fábrica e completamente montado e cablado.
  • Controlo de até 30 unidades, ligadas em rede, a partir de um único display.
  • Capacidade de interligação à unidade via browser standard, por cabo de rede, através do webserver integrado. Conectividades standard: Modbus RTU via RS 485, Modbus TCP via Ethernet e BACnet/IP via Ethernet.
  • Consulta da informação de forma intuitiva para utilizador final: indicação do caudal de ar (m³/h, m³/s, l/s), eficiência de recuperação (%), energia recuperada (kW), contagem de energia de aquecimento / recuperada / de ventilação (kWh), SFP (W/m³.s) e nível de colmatação dos filtros (%).
  • 5 modos de funcionamento: Conforto 1, Conforto 2, Económico 1, Económico 2 e Especial. O utilizador final pode definir set-points e caudais específicos para cada modo.
  • Funções avançadas: controlo da qualidade do ar, Override, funcionamento On-Demand, controlo de recirculação e de humidade, compensação da densidade e controlo das unidades condensadoras:
  • Funções de segurança: alarme de falha do recuperador, limpeza roda térmica, anti bloqueio das bombas, caudal definido não atingido, programação em caso de incêndio, paragem externa e diagnóstico interno inteligente.

CURVAS DE SELEÇÃO

  • Para filtros M5, com bateria elétrica. Valores de SPF apresentados por ventilador.
  • Perdas de carga adicionais: filtro F7 + 70 Pa; Bateria a água quente + 25 Pa.

Modelo 1000 U/H/V

Modelo 1300 U/H/V

Modelo 1500 U/H/V

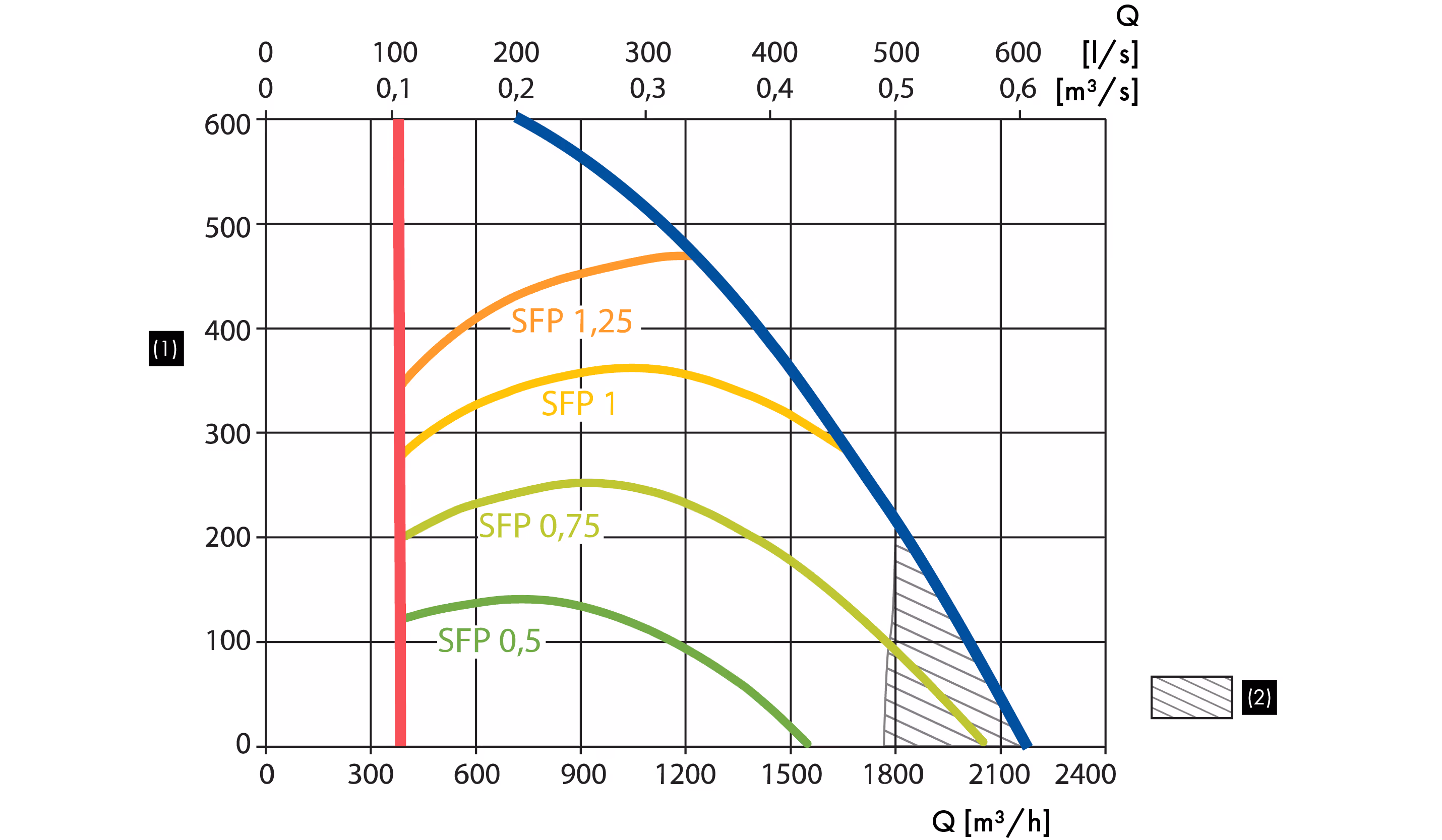

Modelo 1700 U/H/V

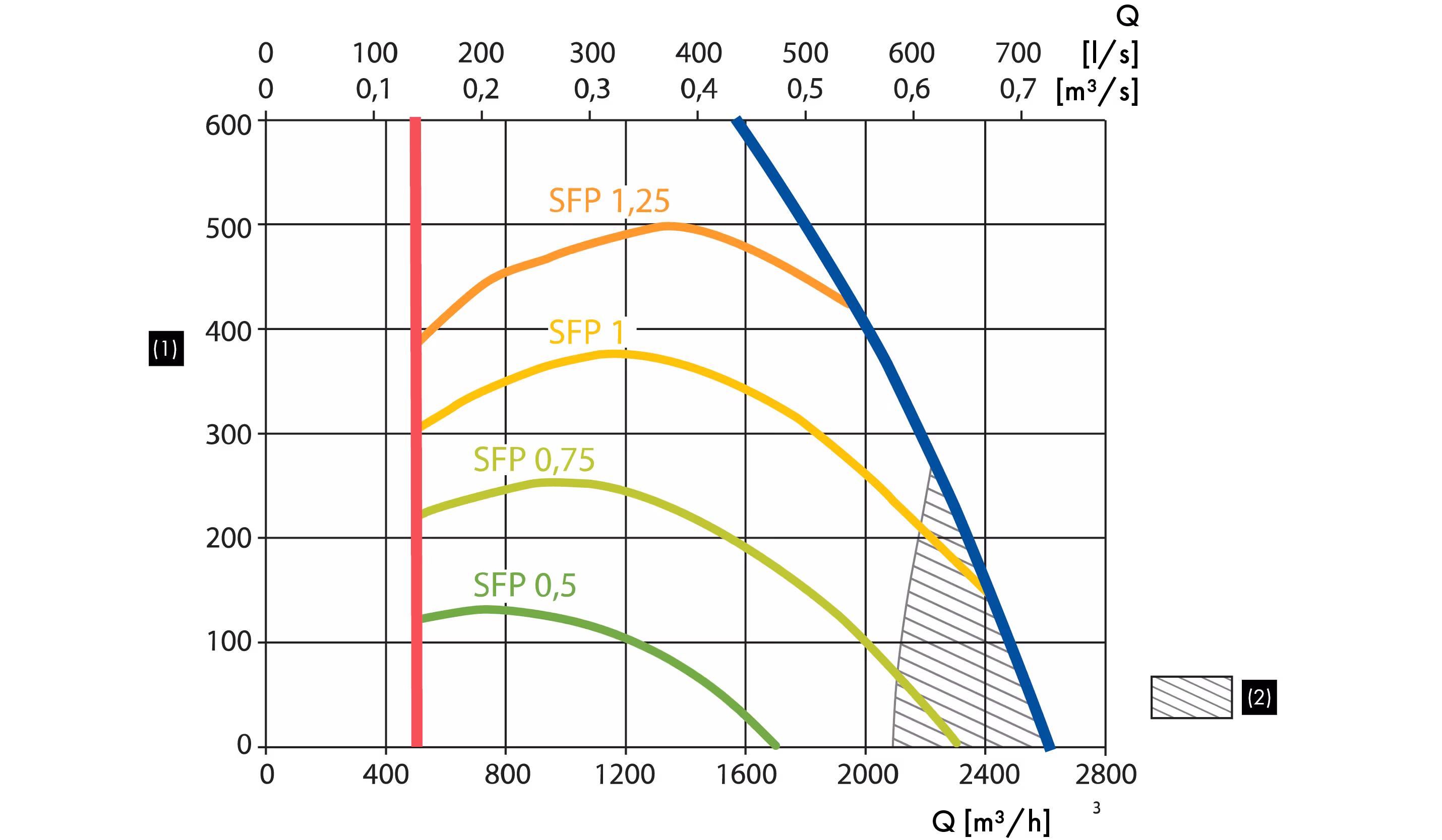

Modelo 2000 U/H/V

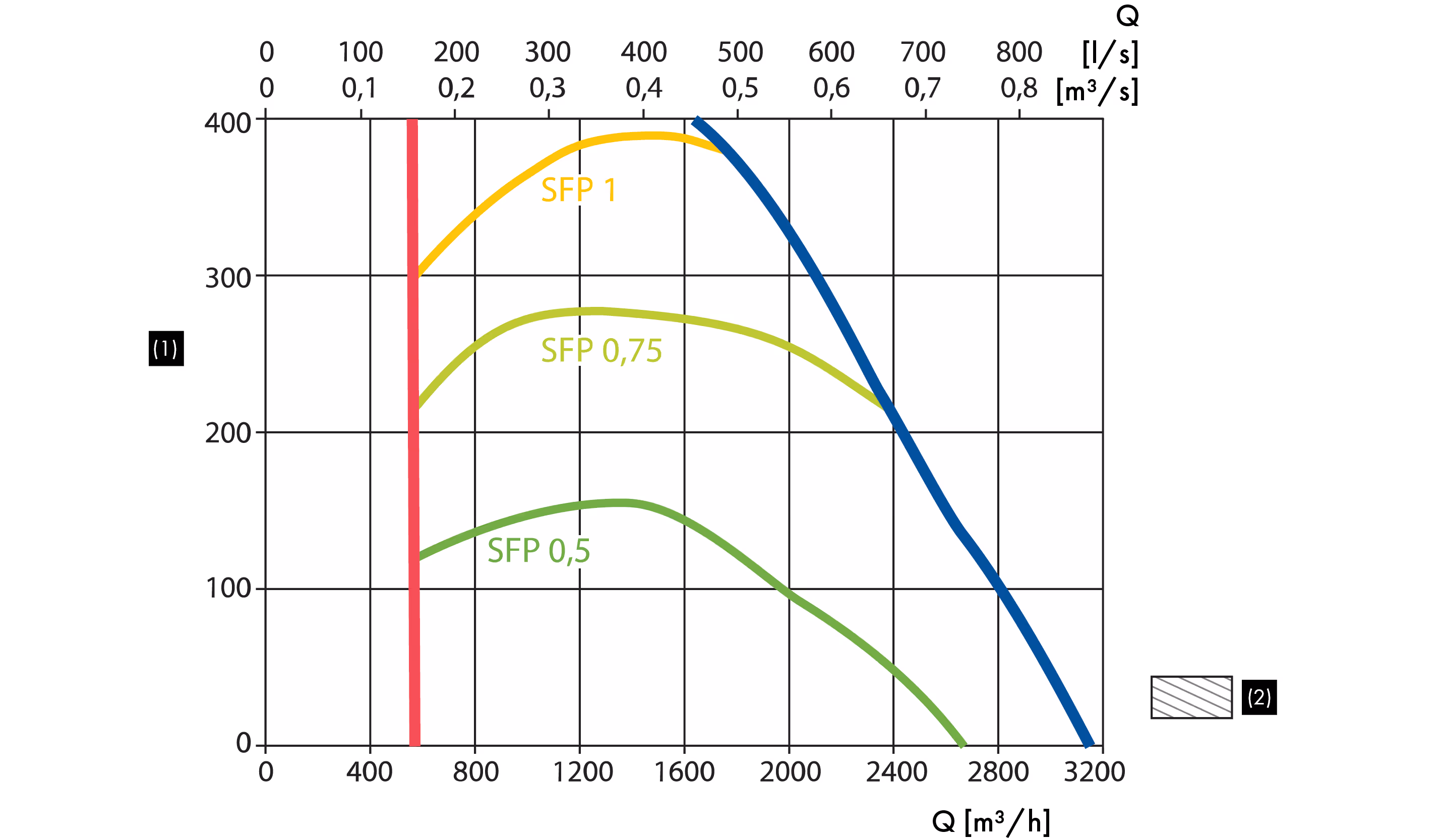

Modelo 2500 H

Modelo 3000 U/H/V

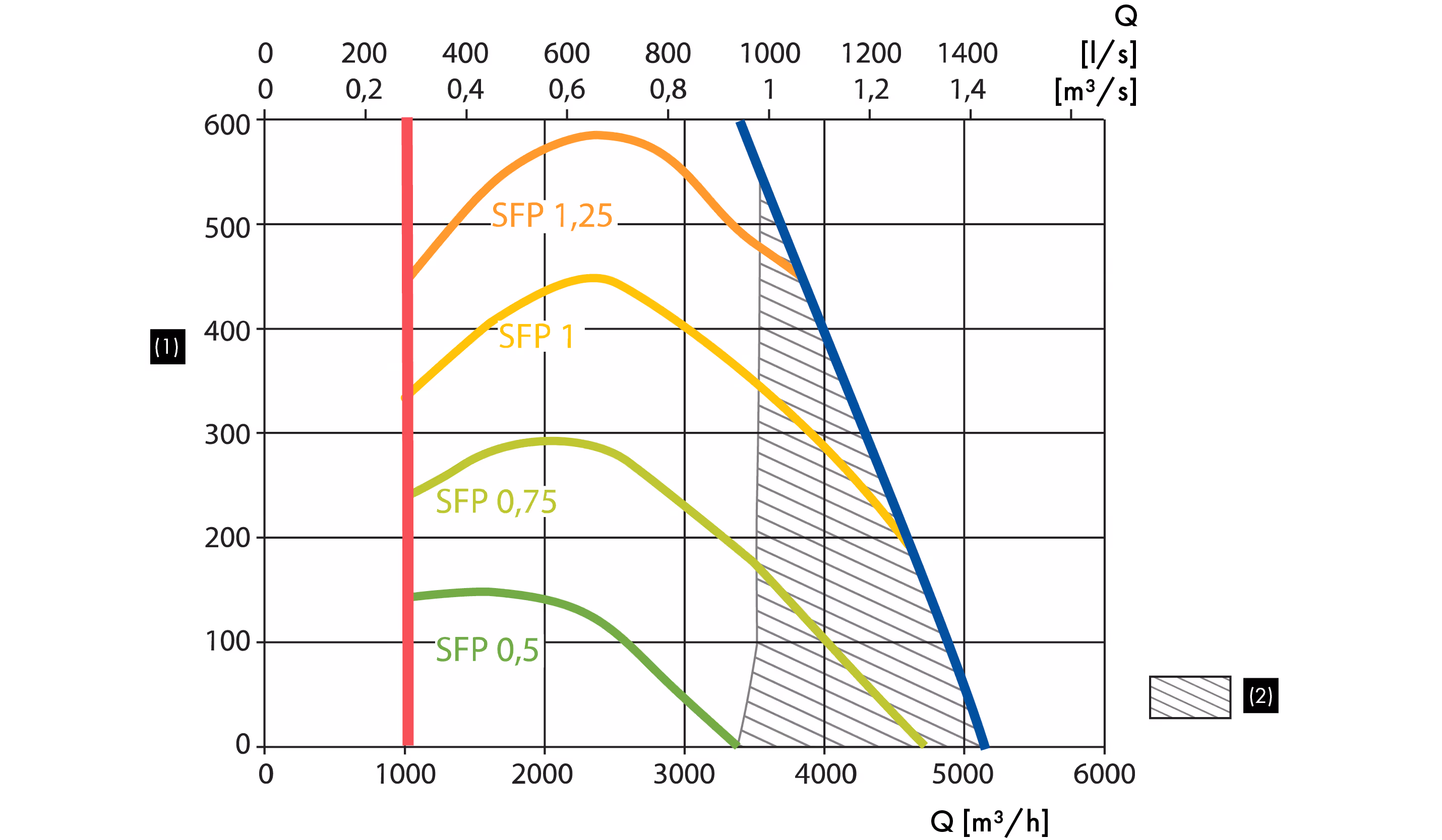

Modelo 4000 U/H/V

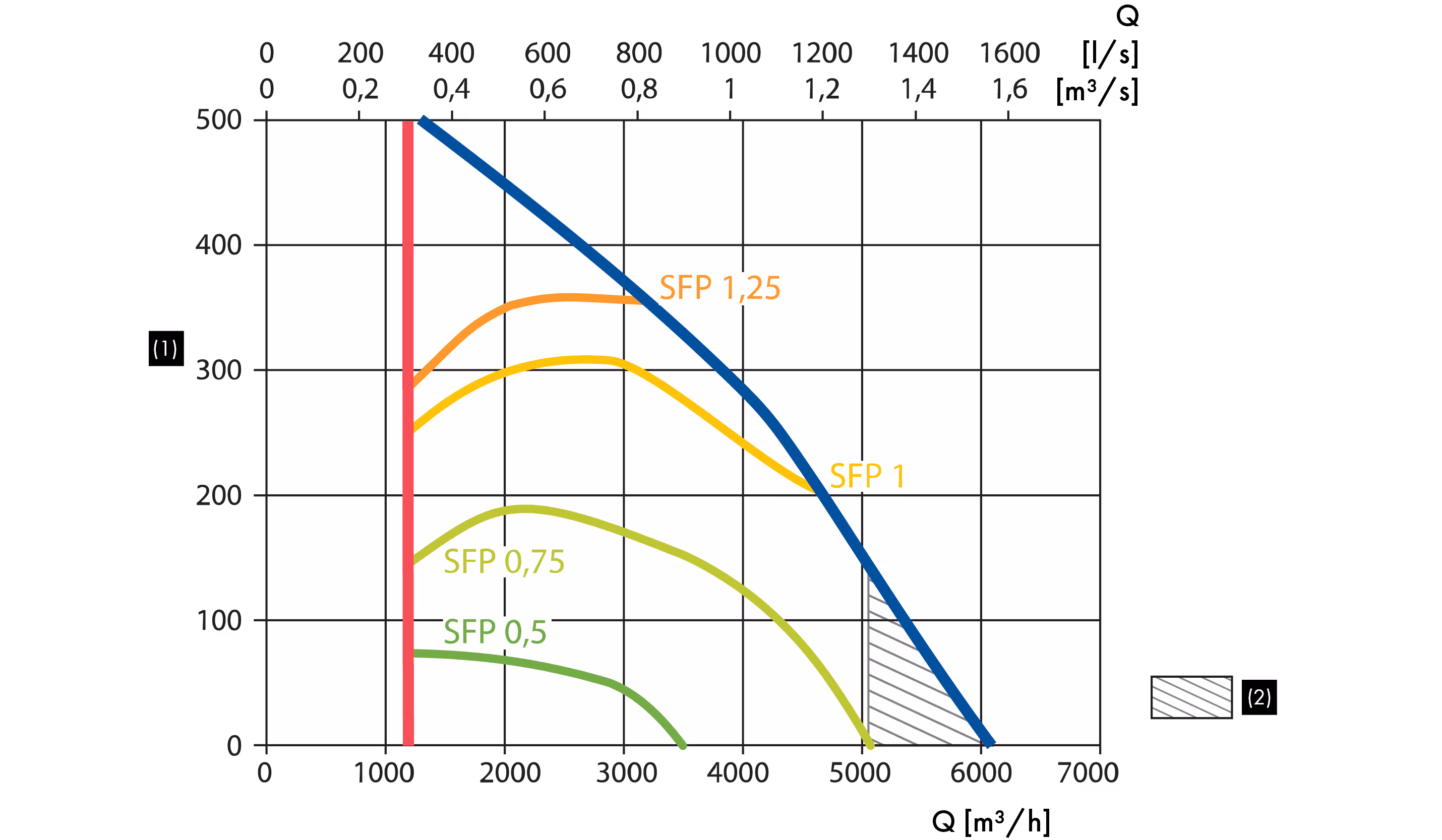

Modelo 5000 V

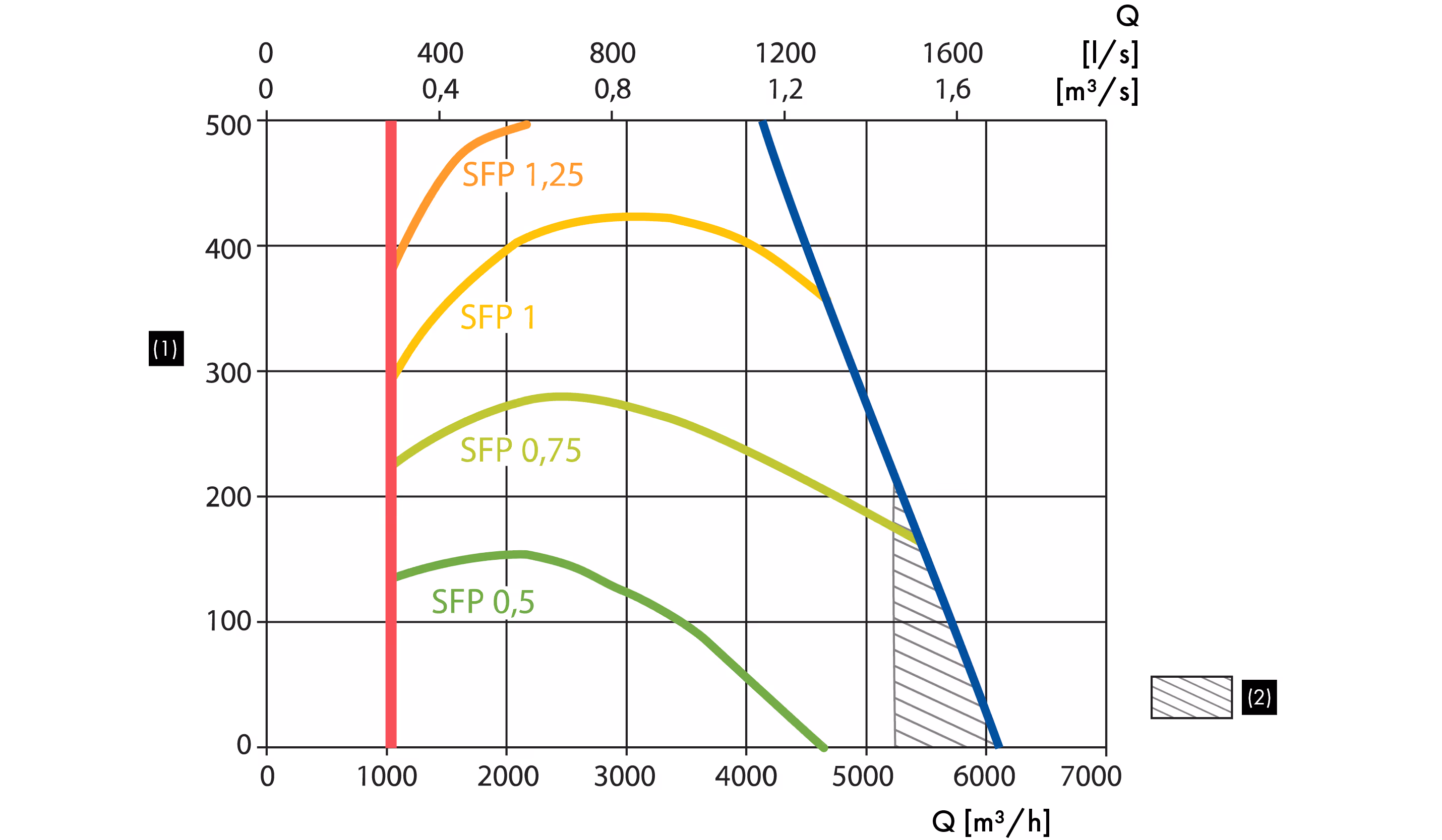

Modelo 5000 H

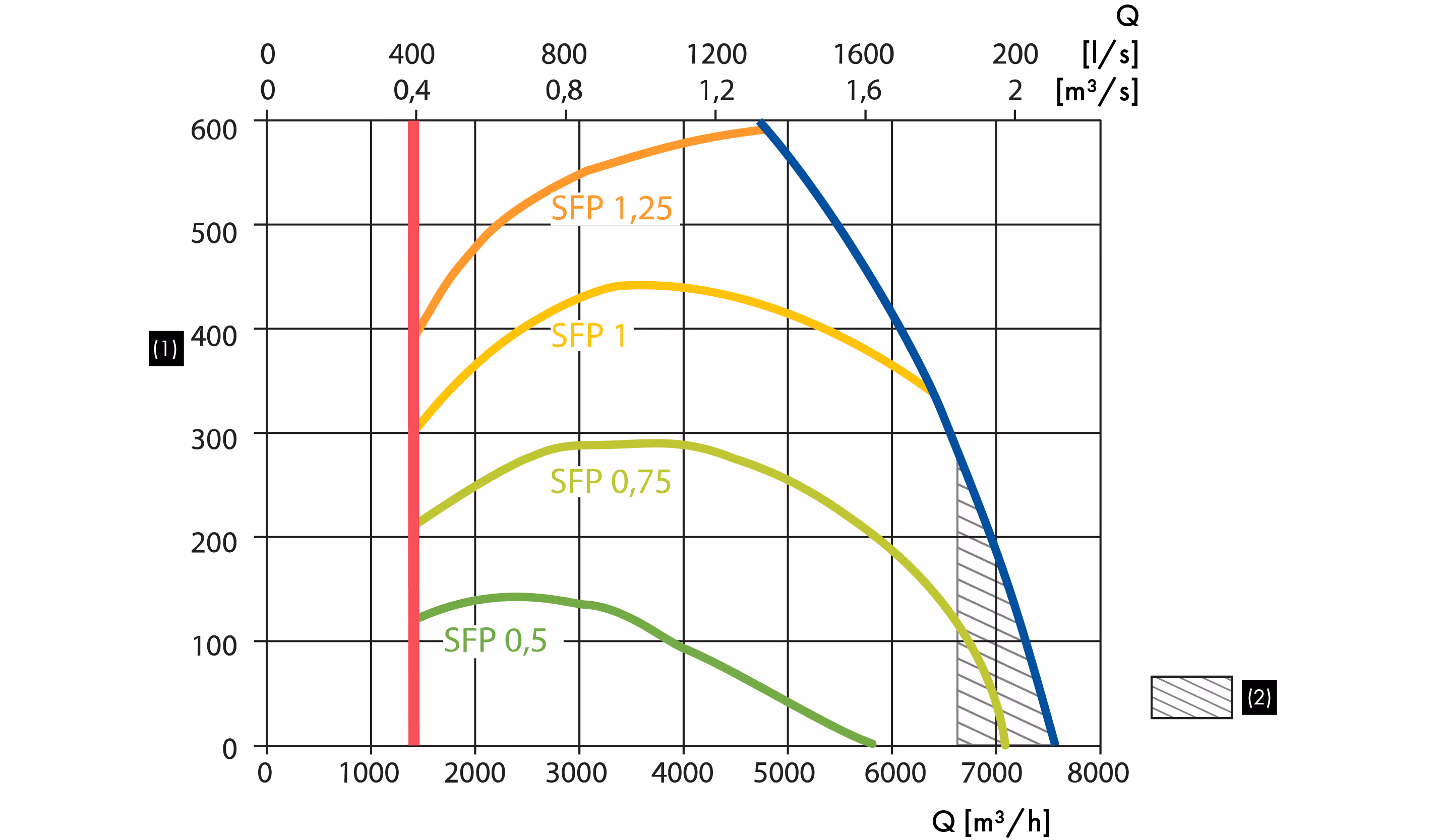

Modelo 7000 H

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
