Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Integração arquitetónica.
Inovação estética.
Instalação fácil.
Caudal elevado.
Gama
- Diâmetros: 400, 500, 700, 900, 1000 e 1300 mm (disponível em mais dimensões).
Designação
Aplicação / Utilização
- As grelhas Paréo® foram especialmente concebidas para a admissão e exaustão de ar exterior.
- A integração arquitetónica permite um posicionamento dos dispositivos de aspiração e de exaustão de ar otimizado no que respeita a diretiva VDI 6022 acerca da higiene das instalações.
Construção / Composição
- Cilindro em alumínio, em aço galvanizado pintado ou em inox.
- Alhetas anti chuva em alumínio.
- Dimensões admitidas: Ø (diâmetro) = 400, 500, 700, 900, 1000 e 1300 mm.
Opções
- Cobertura superior: plana, ponto central inclinado a 15° ou ponto inclinado a 30°.
- Instalação de silenciador cilindrico.
- Anodização ou pintura a todas as cores RAL.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a13074765f5b76c9204f1a_RAL.png)
Acondicionamento
- Vendido à unidade.
COBERTURAS PARÉO®
Cobertura central inclinada a 15°
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a130cb351132c855482792_Pareo-cobertura-1.png)
Cobertura inclinada a 30°
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a130e6d3ce919e48c91aba_Pareo-cobertura-2.png)
Possibilidade de instalação de atenuadores acústicos
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a130f5fb8646fce22d9e6a_Pareo-cobertura-3.png)
Exemplo:
- ØD= 700 mm
- H= 1524 mm
- h1= 665 mm (a fixar)
- h2= 55 mm x n
- n= 7 (para caudal de 4000 m³/h)
- h3= 474 mm (em função do diâmetro)
Cobertura plana
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a131053cb00a541f05785b_Pareo-cobertura-4.png)
ESQUEMA DE PRINCÍPIO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a13128f741906137ef5413_Pareo-montagem.png)
DADOS NECESSÁRIOS PARA A SELEÇÃO DA GRELHA PARÉO®
- Aplicação: insuflação ou retorno.
- Caudal (m³/h).
- Diâmetro (mm).
- Altura total (mm).
- Tipo de cobertura superior: plana, inclinada a 15º ou 30º.
- Acabamento: alumínio, aço galvanizado pintado ou inox.

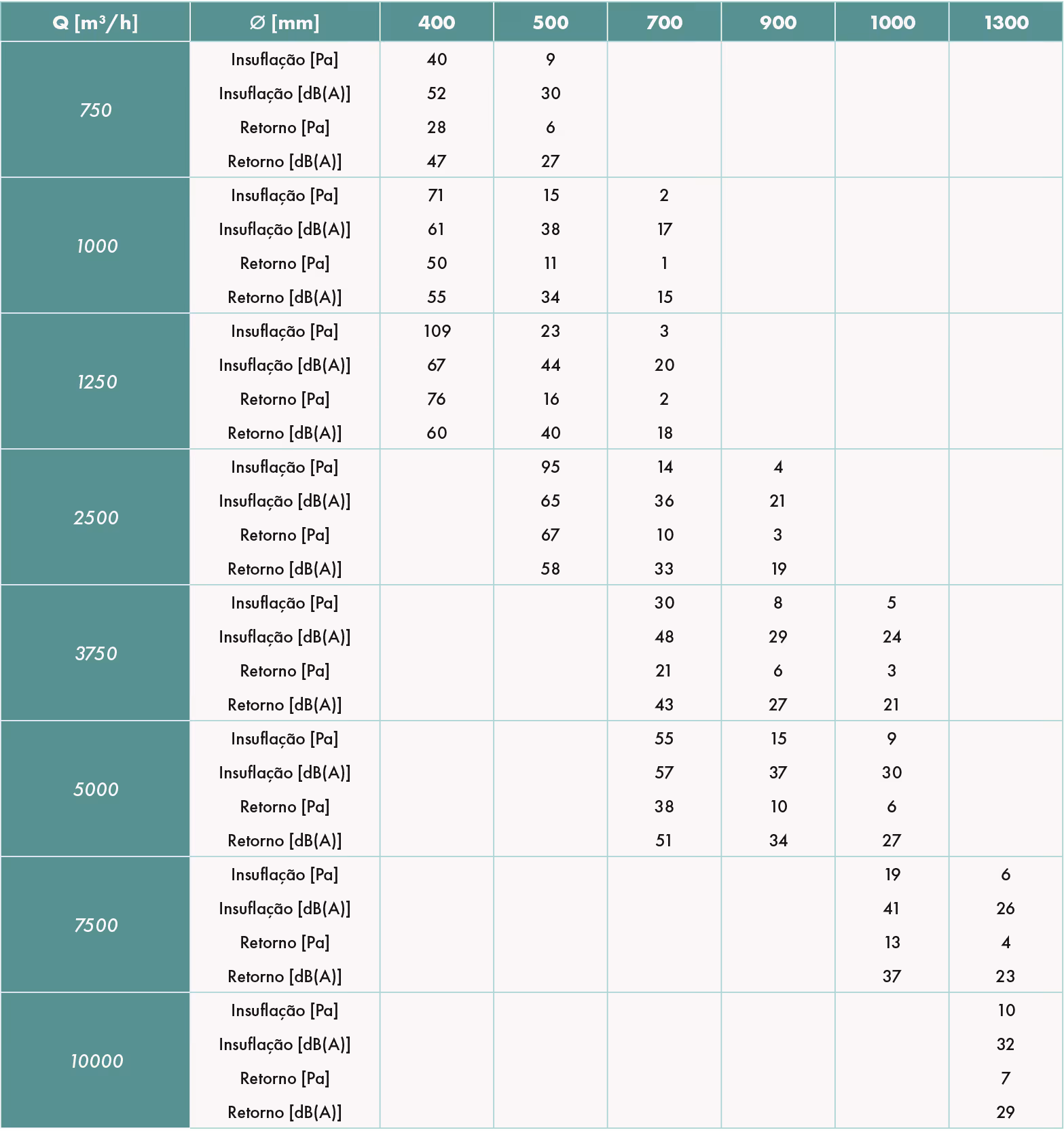

TABELA DE SELEÇÃO PARA PARÉO® COM 1500 MM DE ALTURA E 9 ALHETAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a1316f2a2c7aa0b2c75c21_Pareo-selecao.png)
