Pareo®

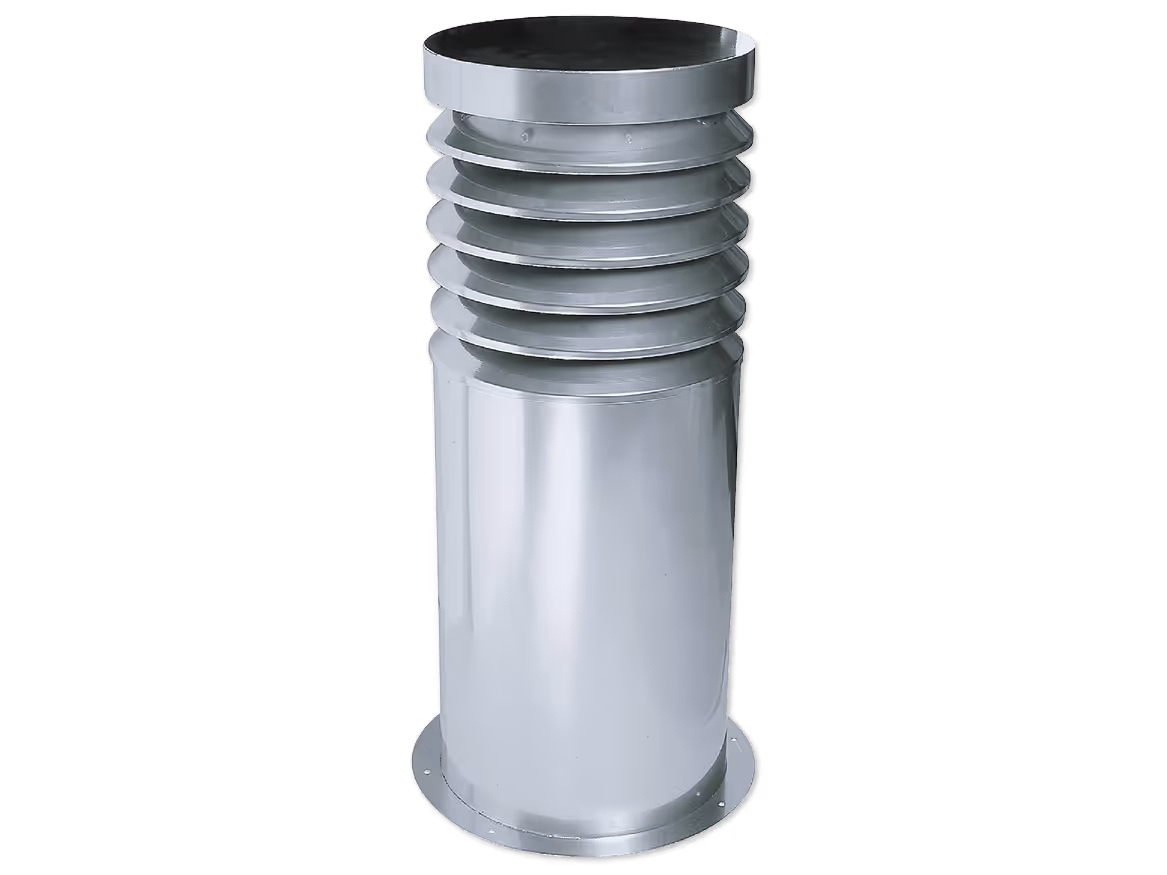

rejilla exterior cilíndrica para entrada y salida de aire
Este es un texto dentro de un bloque div.
Ventajas
Integración arquitectónica.
Innovación estética.
Fácil instalación.
Alta velocidad de flujo.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Diámetros: 400, 500, 700, 900, 1000 y 1300 mm (disponible en más tamaños)
DESIGNACIÓN
APLICACIÓN/USO
- Las rejillas Paréo® se han diseñado especialmente para la entrada y extracción del aire exterior.
- La integración arquitectónica permite un posicionamiento optimizado de los dispositivos de admisión y escape de aire con respecto a la directiva de higiene de las instalaciones VDI 6022.
CONSTRUCCIÓN/COMPOSICIÓN
- Cilindro fabricado en aluminio, acero galvanizado pintado o acero inoxidable.
- Aletas antilluvia en aluminio.
- Dimensiones permitidas: Ø (diámetro) = 400, 500, 700, 900, 1000 y 1300 mm.
OPCIONES
- Cubierta superior: plana, punto central inclinado a 15° o punto inclinado a 30°.
- Instalación de silenciador cilíndrico.
- Anodiza o pinta en todos los colores RAL.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
CUBIERTAS PARÉO®
Cubierta central inclinada 15°
Techo inclinado a 30°
Posibilidad de instalar atenuadores acústicos
Ejemplo:
- ØD= 700 mm
- H = 1524 mm
- h1= 665 mm (por fijar)
- h2= 55 mm x n
- n = 7 (para un caudal de 4000 m³/h)
- h3= 474 mm (según el diámetro)
Techo plano
SELECCIÓN
DATOS NECESARIOS PARA LA SELECCIÓN DE LA REJILLA PARÉO®
- Aplicación: insuflación o devolución.
- Caudal (m³/h)
- Diámetro (mm)
- Altura total (mm).
- Tipo de cubierta superior: plana, inclinada a 15º o 30º.
- Acabado: aluminio, acero galvanizado pintado o acero inoxidable.

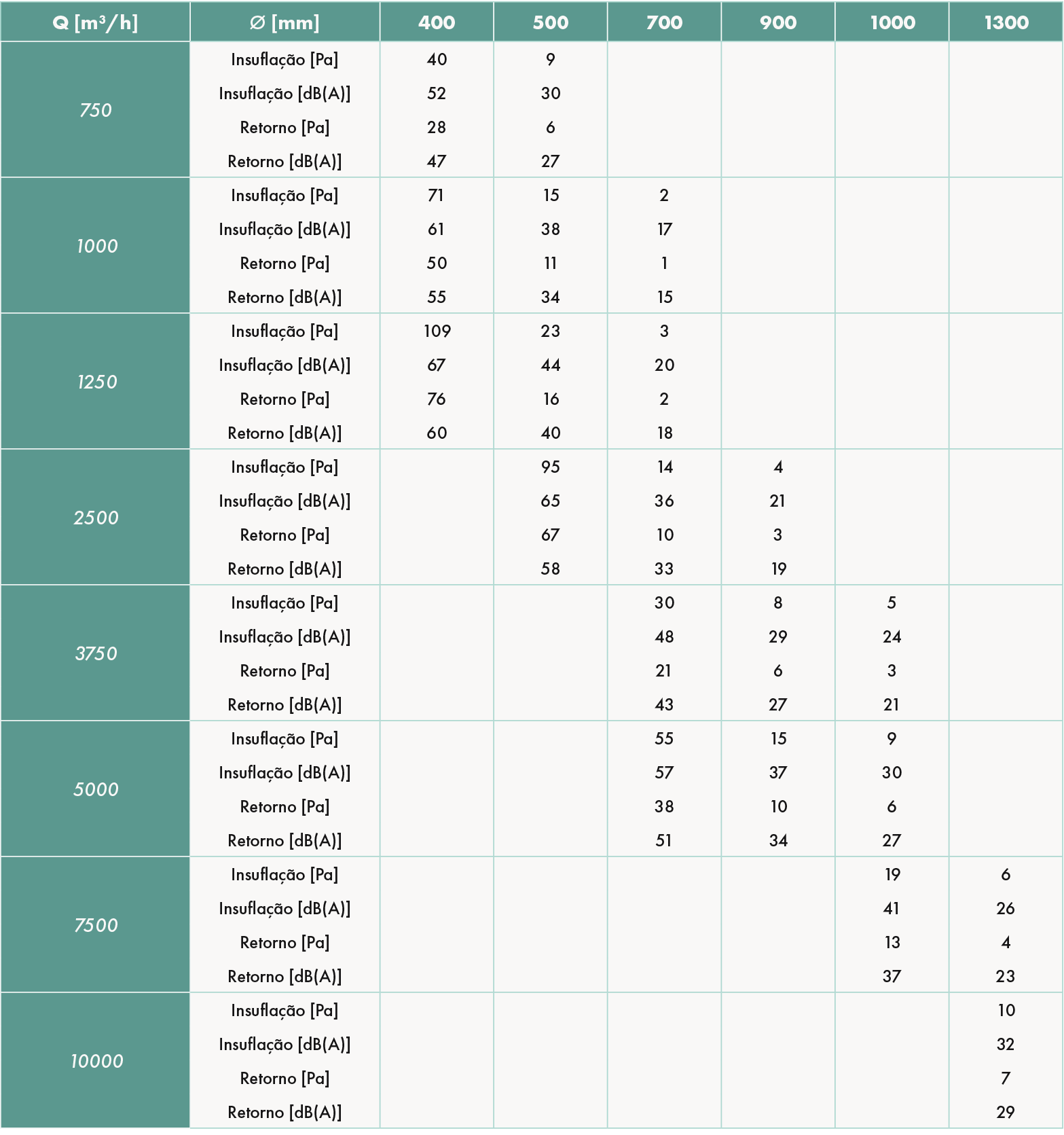

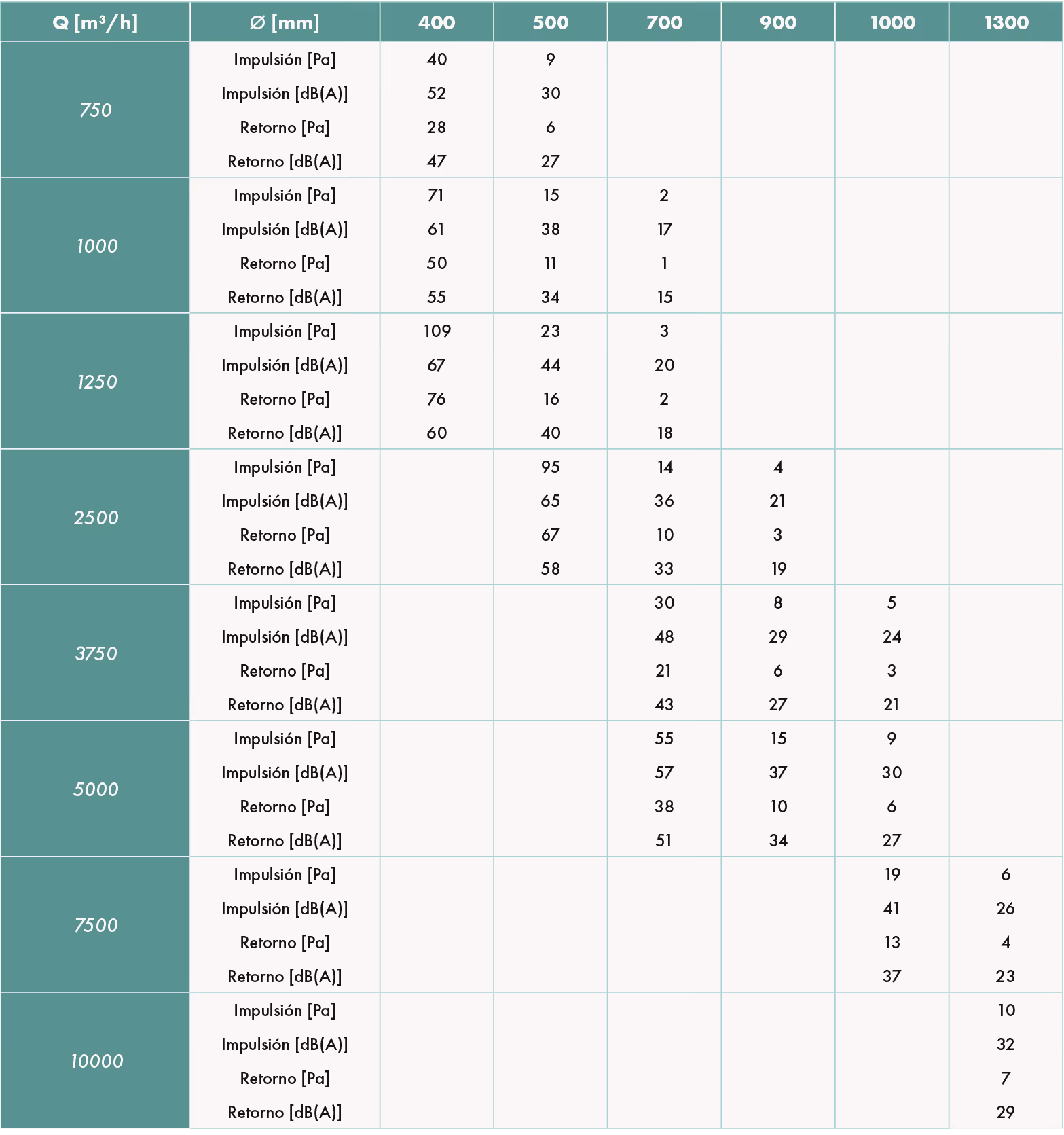

MESA DE SELECCIÓN PARA PARÉO® CON 1500 MM DE ALTURA Y 9 ALETAS
INSTALACIÓN
ESQUEMA DE PRINCIPIO
(2) Silenciador acústico
(3) Área técnica
