Vantagens
Unidade de ventilação com recuperação de energia a instalar, sem conduta: diretamente num determinado espaço.
Introdução de ar novo.
Baixo nível sonoro: 54 dB(A) a 3 m.
Ideal para projetos de renovação.
Instalação e manutenção fáceis.
Fácil instalação: produto leve.
Design premiado.
Gama
- Caudal nominal 1200 m³/h.
- Com ou sem bateria de apoio a água.
- Com ou sem bateria elétrica.
- Instalação na parede ou no teto (como opção).
Designação
Aplicação / Utilização
- Edifícios industriais com zonas de trabalho específicas.
Construção / Composição
Estrutura:
- Revestimento em polipropileno expandido (EPP).
- Isolamento de 20 mm.
Moto ventilador:
- Tipo EC (comutação eletrónica).
Recuperação de calor:
- Dois permutadores de fluxos cruzados.
- Eficiência consoante as condições de funcionamento.
- Com ou sem bateria de apoio a água.
Filtros:
- Ar de insuflação - G4.
- Ar de retorno - G4.
- Fácil acesso aos filtros.
Configuração:
- De parede (versão de teto opcional).
Regulação:
- Com ecrã tátil.
- Programação horária, GTC (até 31 unidades) via T Box.
- Possibilidade de controlo de várias unidades em mestre/escravo.
Segurança do equipamento:
- Proteção com anti gelo do permutador e da bateria a água (sonda).
Opções
Acondicionamento
- Vendido à unidade.

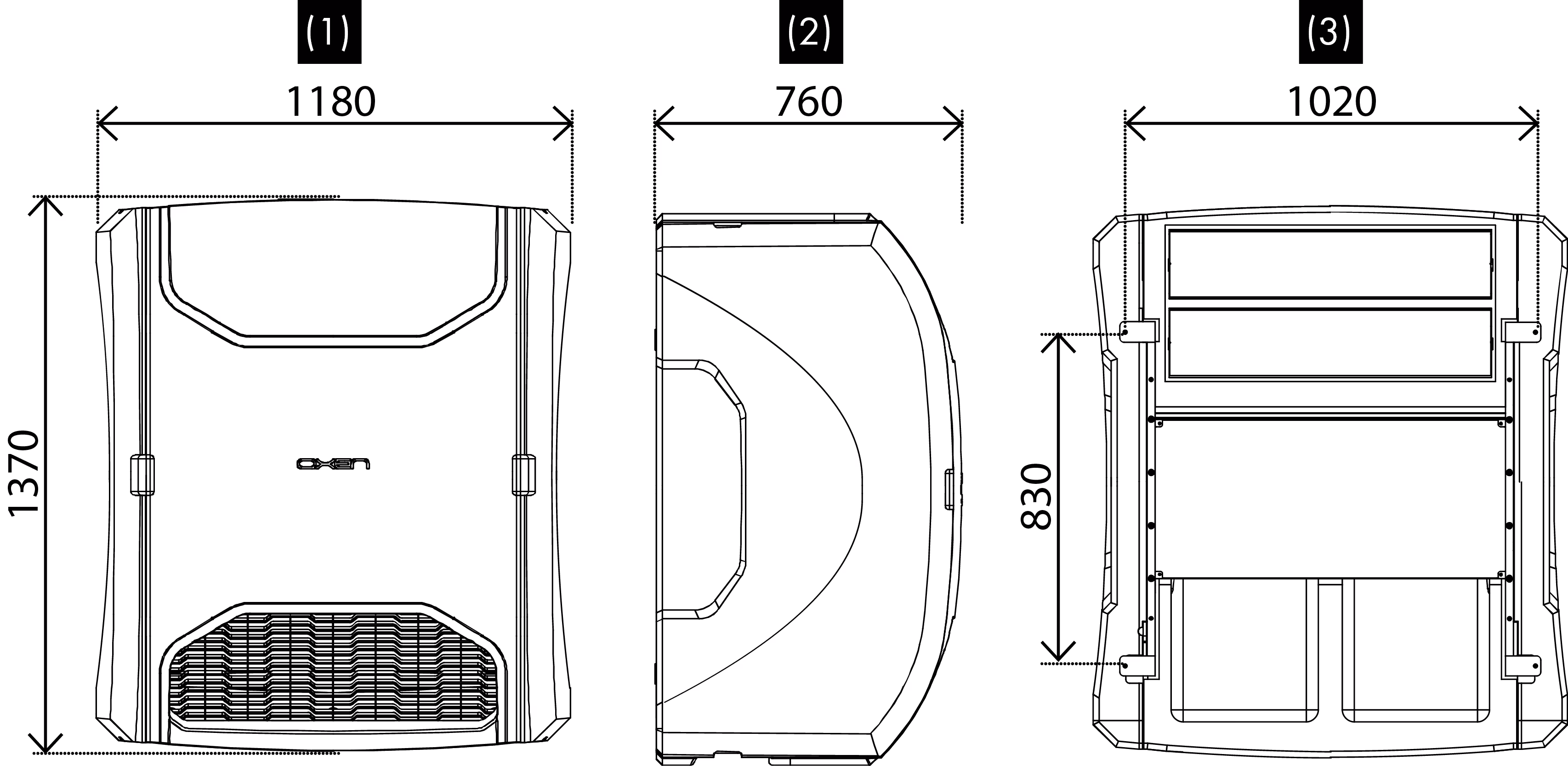

ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cbb89d6def1dc2aa9731_10-Oxen-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cbbc4e3c63108bf0a128_10-Oxen-atravancamentos-2.png)
CARACTERÍSTICAS ELÉTRICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cc34f2bd890f4867d38b_10-Oxen-caracteristicas-eletricas.png)
CARACTERÍSTICAS DO MOTOR ELÉTRICO
Para 1 motor
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cc43ebb5f572b8f78a61_10-Oxen-caracteristicas-motor-eletrico.png)
CARACTERÍSTICAS TÉCNICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cc659381bc9d70e85713_10-Oxen-caracteristicas-tecnicas.png)
CARACTERÍSTICAS DA BATERIA DE APOIO ELÉTRICA
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cc7969ef3c2ad0c77ac1_10-Oxen-caracteristicas-bateria-apoio-eletrica.png)
CARACTERÍSTICAS DA BATERIA DE APOIO A ÁGUA
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cc84872900d11a38a7b3_10-Oxen-caracteristicas-bateria-apoio-agua.png)
FATOR DE CORREÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ccadf80272228d0daefd_10-Oxen-fator-correcao.png)
NÍVEL SONORO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ccb55f7bbcaa40e64c22_10-Oxen-nivel-sonoro.png)
LIMITES DE UTILIZAÇÃO
- Este equipamento só poderá se instalado no interior.
- Temperatura ambiente entre 5° C e 45° C.
- Temperatura do ar novo - 40° C.
- Humidade até 60%.
- Temperatura máxima de entrada de água: 95° C.

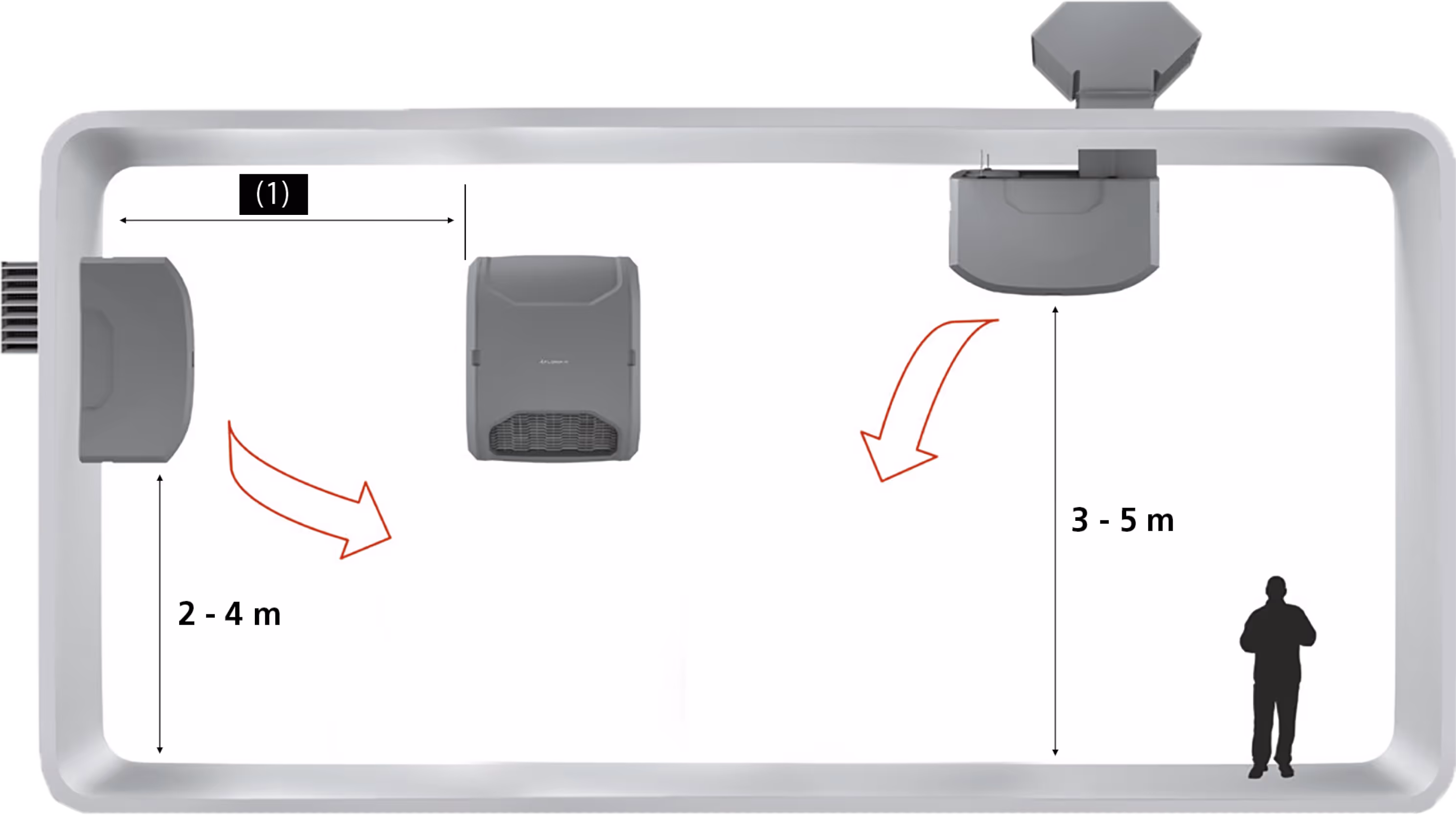

INSTALAÇÃO NA PAREDE OU NO TETO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cce6dd9d3e2114a6bd7a_10-Oxen-instalacao-parede-teto.png)
Estrutura para instalação em cobertura
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b3f1b7a07b5814eb3428_estrutura-instalacao-cobertura-1.png)
Instalação no teto, em cobertura plana para entrada e saída de ar (modelo OXCB-H).
Instalação no teto, em cobertura inclinada (sob pedido).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620157cdce79bc23ebb427df_estrutura-instalacao-cobertura-2.png)
Prolongamento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b7963f82eb7bda618576_prolongamento-1.png)
Instalação na parede.
Entrada e saída de ar
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b3d698ac8989c3c804e4_entrada-saida-ar.png)
Instalação na parede.
Regulação T-Box para Oxen®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b7e8144619570b62e8c8_regulacao-tbox.png)
Base para instalação no teto
Modelo OxPD-H.
