Orcades®
grelha de fachada para admissão de ar
Vantagens
Dispositivo com comando remoto de entrada de ar novo na fachada.
Concebidas para todo o tipo de edifícios.
Opções disponíveis: abertura/fecho (O/F) e apenas abertura (OS).
Instalação possível em porta (com kit).
Isolamento térmico como opção.
Outras cores RAL como opção.
Estética cuidada (grelha Cyclades® de fachada interior em opção).
Em conformidade com a norma NF S 61-937-8.
DESCRIÇÃO TÉCNICA
GAMA
Dimensões mínimas e máximas em Lpa e Hpa:
- Largura e altura de passagem de ar ao nível do aro.
- Largura: 330 mm mínimo e 1350 mm máximo.
- Altura: 350 mm mínimo e 1350 mm máximo (exceto largura 1350 mm que tem 1100 mm de altura máxima, em todas as versões).
Tipos de atuação:
Apenas abertura:
- Eletromagnética (emissão / rutura / 24 Vcc / 48 Vcc).
- Pneumática.
- Rearme manual ou elétrico.

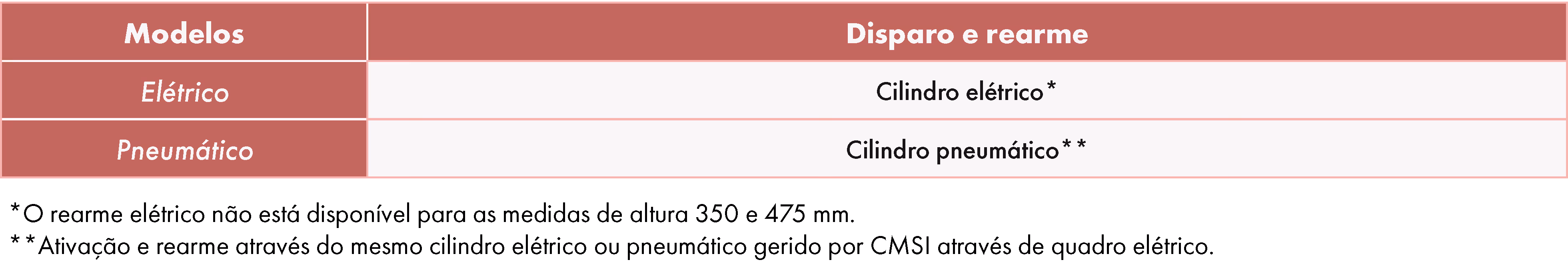

Abertura/fecho:
- Elétrico.
- Pneumático.
Versões:
- Standard ou isolada.
Contactos FDCU e FDCB:
- Como opção, montados de fábrica ou em kit para instalação no local.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
CONSTRUÇÃO / COMPOSIÇÃO
- Aro e alhetas em alumínio.
- Acabamento standard em alumínio anodizado (pintura RAL e outros acabamentos - brilhante ou mate - em opção.
- Lâminas sincronizadas por ligação e acionadas na abertura por uma mola, ou por um cilindro elétrico ou pneumático.
- São mantidas na posição fechada (em posição de espera) por um mecanismo de ativação controlado remotamente, por cilindro elétrico ou pneumático.
- Estanquidade ao ar e à chuva assegurada pelo recolhimento das alhetas e de uma junta na parte superior.
- Na versão isolada, as lâminas são revestidas com poliestireno expandido M1 (k = 0,04 W/m.K) de 20 mm instaladas numa caixa de PVC.
Coeficiente UG:
- Versão standard: 5,88 W/m²/K.
- Versão de lâminas isoladas: 1,47 W/m²/K.
OPÇÕES
- Cilindro de rearme elétrico: exclusivo para as grelhas Orcades® apenas à abertura com altura superior ou igual a 600 mm.
- Necessária a instalação de uma caixa de alimentação (4 caixas em opção para 1,2, 4 ou 8 motores.
- A definir no momento da encomenda).
- Kit de instalação em parede fina: porta e carpintaria exterior.
- Kit de isolamento térmico das lâminas.
- Dimensões sob medida, apenas na altura.
- Contactos bipolares para instalação em obra ou em fábrica.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
- A instalação das Orcades com pré-aro é recomendada para garantir a solidez da montagem.
CARACTERÍSTICAS ELÉTRICAS:
- Potência da bobine à emissão: 3,5 W.
- Potência da bobine à rutura: 1,6 W.
- Potência do cilindro elétrico: 19,2 W (apenas abertura com opção de rearme elétrico e abertura /fecho elétrico).
CONFORMIDADE
- Solução em conformidade com a norma NFS 61-937-8.
LIMITES DE UTILIZAÇÃO
- As grelhas Orcades® são de alhetas horizontais e não podem ser instaladas com as alhetas em posição vertical.
OPÇÕES
SELEÇÃO
SELEÇÃO DAS GRELHAS DE FACHADA ORCADES®: ÁREAS ÚTEIS
- Largura = largura de passagem em mm.
- Altura = altura de passagem (nº lâminas x 125 mm) + 100 mm).
- Cálculo para instalação do aro:
- Lpa: Largura de passagem + 80 mm
- Hpa: Altura de passagem + 80 mm
Áreas úteis das grelhas Orcades® em dm2
Versão standard só com abertura e rearme manual
Versão isolada só com abertura e rearme manual
Versão standard com opção de fecho elétrico
Versão isolada com opção de fecho elétrico
Versão standard com opção de abertura e fecho elétrico
Versão isolada com opção de abertura e fecho elétrico
Versão standard com opção de abertura e fecho pneumático
Versão isolada com opção de abertura e fecho pneumático
INSTALAÇÃO
PRINCÍPIO DE FUNCIONAMENTO
- Garante a entrada de ar novo.
- Instalação na fachada, na parte inferior das instalações.
CONSELHOS DE MONTAGEM
- As aberturas do painel de fachada das Orcades® são fixadas numa partição de betão (mecanismo no interior) com a ajuda de um aro vedante ou numa partição de metal.
- Permitir a articulação das lâminas (140 mm) para o exterior do edifício.
LIGAÇÃO DA VERSÃO ELÉTRICA
- São fornecidos dois prensa-cabos para prender os cabos do comando remoto e os cabos de sinalização.
LIGAÇÃO DA VERSÃO PNEUMÁTICA
- Tubo de cobre com diâmetro de 6 mm para ligação com as grelhas Orcades®.
- Pressão de funcionamento: 4 ≤ Ps ≤ 20 bars na rede pneumática ou em cartucho de CO₂.
ACESSÓRIOS
Aro de montagem para Orcades®
O aro é o elemento de ligação que permite fixar a grelha de fachada à parede.
Acessório recomendado para instalação em paredes de betão.
Entregue em kit e com manual de instruções.
Kit de montagem em porta
Será necessário prever a instalação de uma estrutura de revestimento para o lado posterior (pois a grelha irá exceder a espessura da parede) para permitir a montagem de uma grelha de proteção.
Contactos de posição para Orcades®
Kit FDCU ou FDCB para montagem no local.
Kit de isolamento
Possibilidade de isolar as lâminas em obra.
Gama Cyclades®
Grelhas em alumínio para proteção e segurança do registo de desenfumagem.
As grelhas Cyclades® são fixadas através de 4 parafusos na parede.
A sua instalação em registos de desenfumagem de fumos é obrigatória e opcional para grelhas de fachada para admissão de ar.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações: modelos Square, Trend, Déclic e Safe./span>
Kit cilindro de rearme elétrico
O cilindro pneumático pode ser instalado em fábrica, no local de obra, ou nas Orcades® já instaladas. Permite fechar as portas eletricamente depois de uma abertura (tudo ou nada).
Possibilidade de motorizar as Orcades® a partir da medida de altura 600 mm.
Informações técnicas:
- Tensão de alimentação do cilindro: 24 V.
- Consumo do cilindro: 0,8 A.
- Curso: 100 mm.
- Força: 650 N.
O cilindro deve ser encomendado com uma caixa de alimentação que pode controlar várias aberturas de fachada equipadas com cilindros (a escolha da caixa deve ser feita de acordo com o número de Orcades®, equipadas com cilindro, no local).
