Orcades®
rejilla de fachada para entrada de aire
Ventajas
Dispositivo con control remoto de la nueva entrada de aire en la fachada.
Diseñado para todo tipo de edificios.
Opciones disponibles: apertura/cierre (O/F) y solo apertura (OS).
Se puede instalar en la puerta (con kit).
Aislamiento térmico como opción.
Otros colores RAL como opción.
Estética cuidada (rejilla Cyclades® con fachada interior opcional).
De acuerdo con la norma NF S 61-937-8.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones mínimas y máximas en Lpa y Hpa:
- Anchura y altura del paso de aire a nivel de la llanta.
- Ancho: 330 mm como mínimo y 1350 mm como máximo.
- Altura: 350 mm como mínimo y 1350 mm como máximo (excepto 1350 mm de ancho, que tiene una altura máxima de 1100 mm, en todas las versiones).

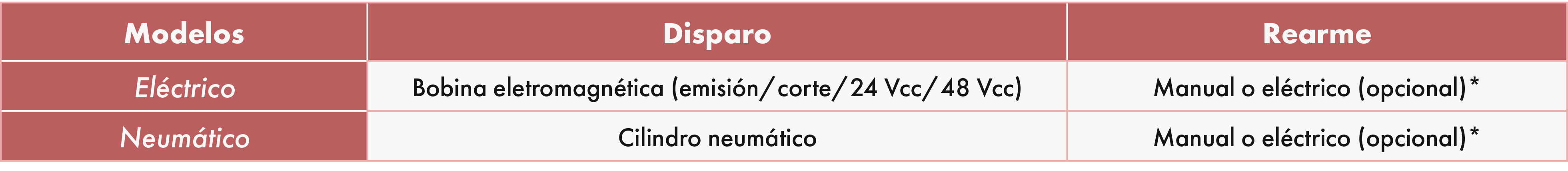

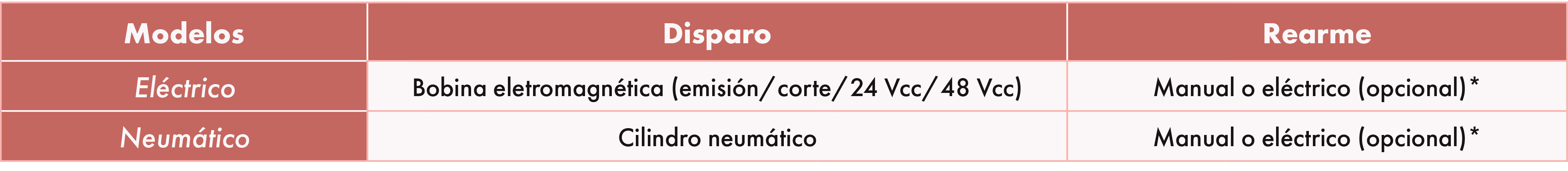

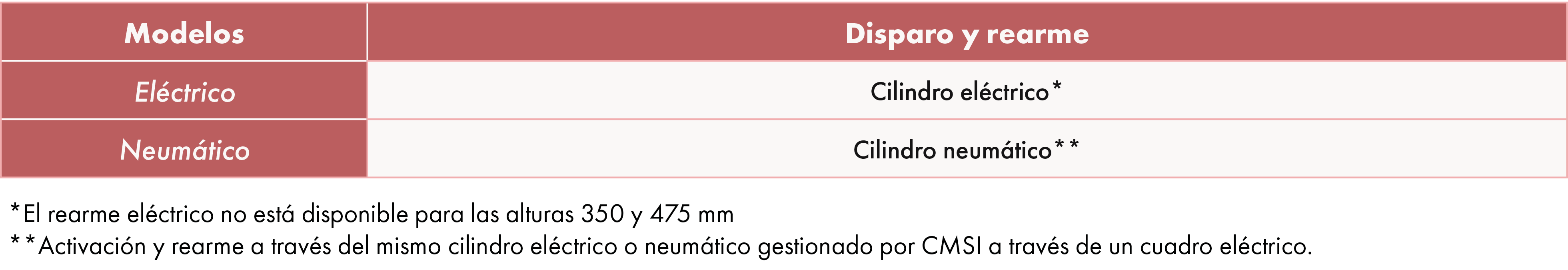

Tipos de acción:
Apenas se abre:
- Electromagnético (emisión/interrupción/24 Vcc/48 Vdc).
- Neumática.
- Reinicio manual o eléctrico.
Apertura/cierre:
- Eléctrico.
- Neumática.
Versiones:
- Estándar o aislado.
Contactos de FDCU y FDCB:
- Como opción, se puede montar en fábrica o en kit para su instalación in situ.

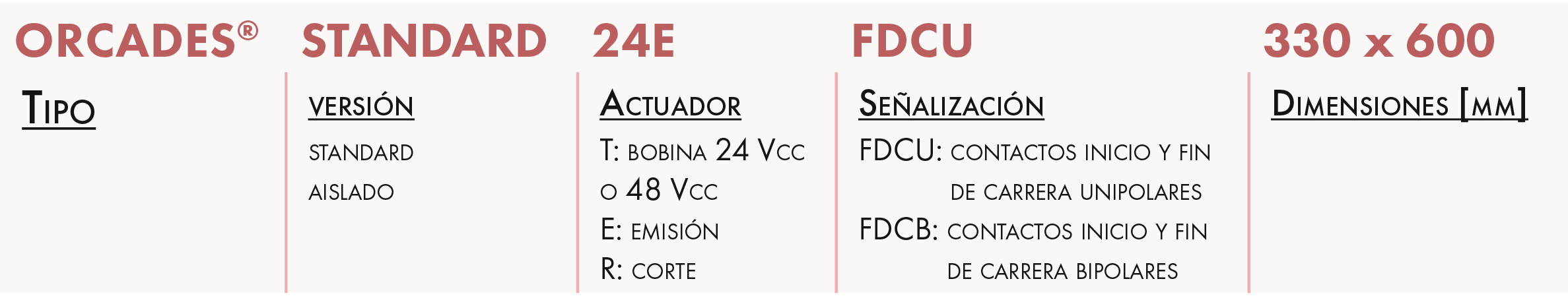

DESIGNACIÓN
APLICACIÓN/USO
CONSTRUCCIÓN/COMPOSICIÓN
- Llanta y alletas de aluminio.
- Acabado estándar en aluminio anodizado (pintura RAL) y otros acabados, brillante o mate, opcional.
- Aspas sincronizadas por conexión y accionadas en la apertura por un resorte o por un cilindro eléctrico o neumático.
- Se mantienen en la posición cerrada (en la posición de espera) mediante un mecanismo de activación controlado a distancia, mediante un cilindro eléctrico o neumático.
- La estanqueidad al aire y a la lluvia se garantiza mediante la recogida de las moscas y una junta en la parte superior.
- En la versión aislada, las láminas están recubiertas con poliestireno expandido M1 (k = 0,04 W/m.K) de 20 mm instalado en una caja de PVC.
Coeficiente UG:
- Versión estándar: 5,88 W/m²/K.
- Versión de hoja aislante: 1,47 W/m²/K.
OPCIONES
- Cilindro de reinicio eléctrico: exclusivo para las rejillas Orcades® solo en la abertura con una altura superior o igual a 600 mm.
- Requiere la instalación de una caja de alimentación (4 cajas opcionales para 1, 2, 4 u 8 motores).
- A definir en el momento del pedido).
- Kit de instalación en pared delgada: carpintería de puertas y exteriores.
- Kit para el aislamiento térmico de las palas.
- Dimensiones personalizadas, solo a la altura.
- Contactos bipolares para instalación in situ o en fábrica.
EMBALAJE
- Vendido por unidad.
DIMENSIONES

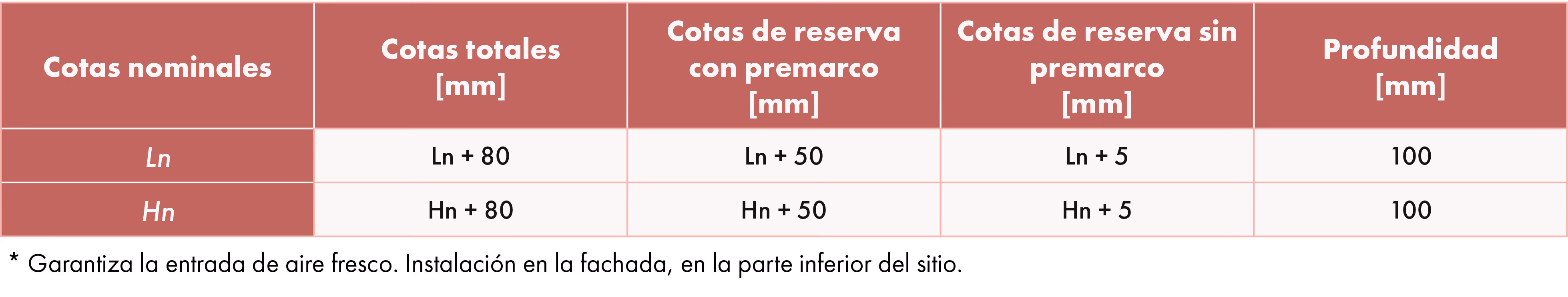

DIMENSIONES
- Se recomienda instalar el Orkney con anillo previo para garantizar la solidez del conjunto.
(2) - Anillo de sellado
(3) - Rebote de la hoja
CARACTERÍSTICAS ELÉCTRICAS:
- Potencia de salida de la bobina: 3,5 W.
- Potencia de la bobina en la rotura: 1,6 W.
- Potencia del cilindro eléctrico: 19,2 W (solo apertura con opción de reinicio eléctrico y apertura/cierre eléctricos).
CONFORMIDAD
- Solución de acuerdo con la norma NFS 61-937-8.
LÍMITES DE USO
- Las rejillas Orcades® son solapas horizontales y no se pueden instalar con las solapas en posición vertical.

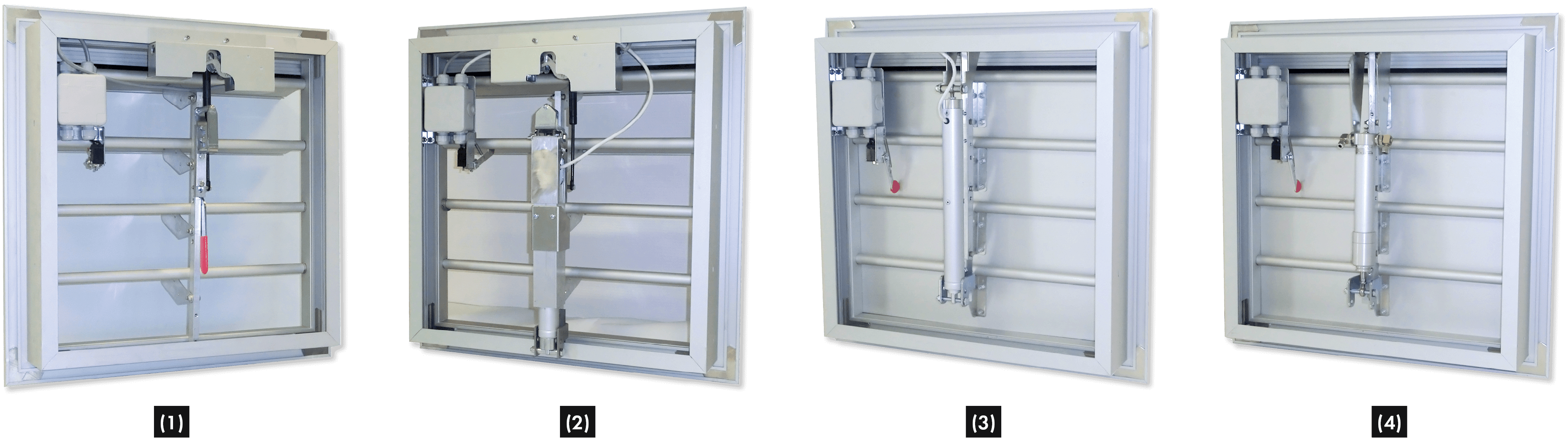

OPCIONES
(2) - Con solo abrir: reinicio eléctrico
(3) - Apertura/cierre: eléctrico
(4) - Apertura/cierre: neumático
SELECCIÓN
SELECCIÓN DE REJILLAS DE FACHADA ORCADES®: ÁREAS ÚTILES
- Ancho = ancho de paso en mm.
- Altura = altura de paso (número de cuchillas x 125 mm) + 100 mm).

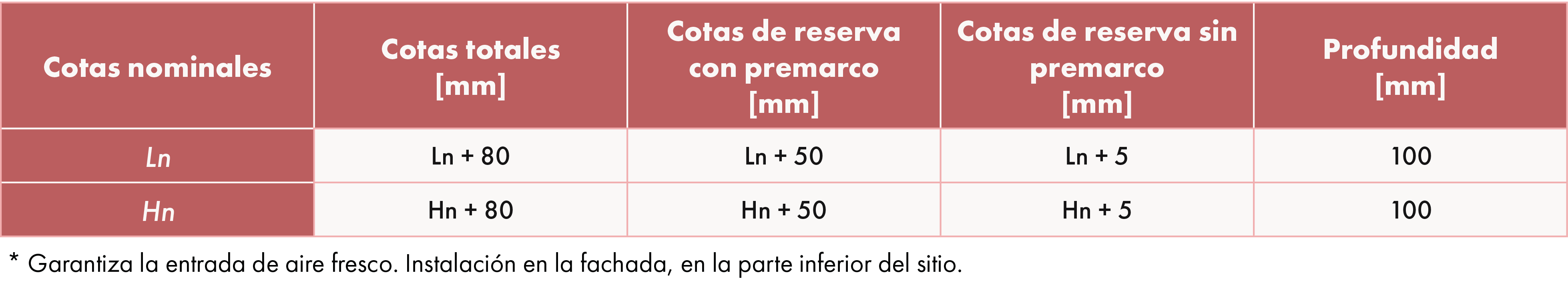

- Cálculo para la instalación del anillo:
- Lpa: ancho de paso + 80 mm
- Hpa: altura de paso + 80 mm

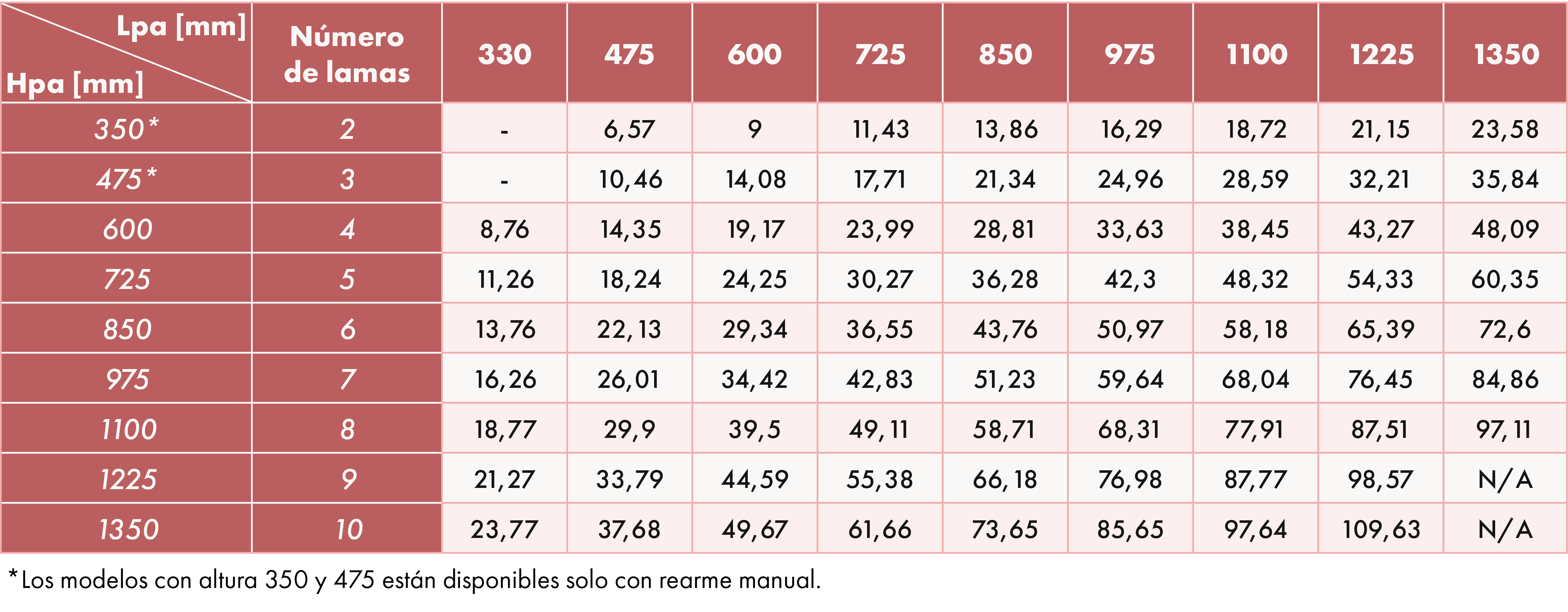

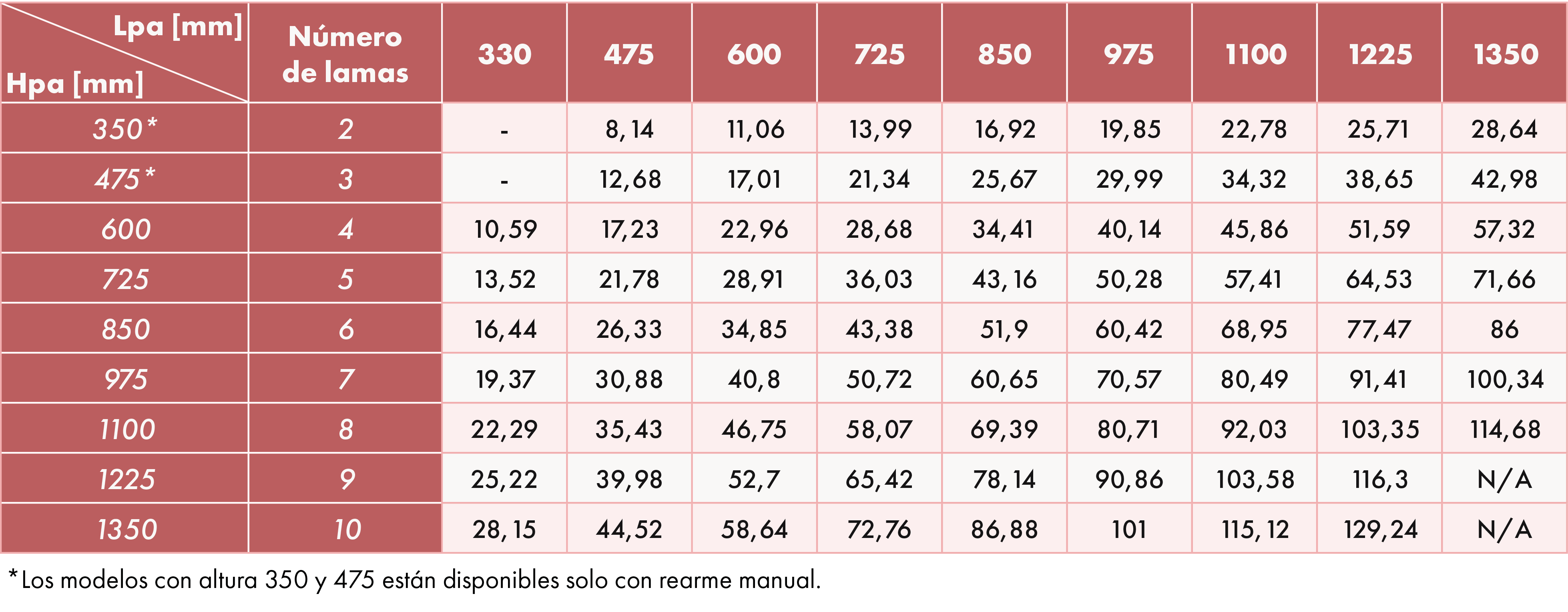

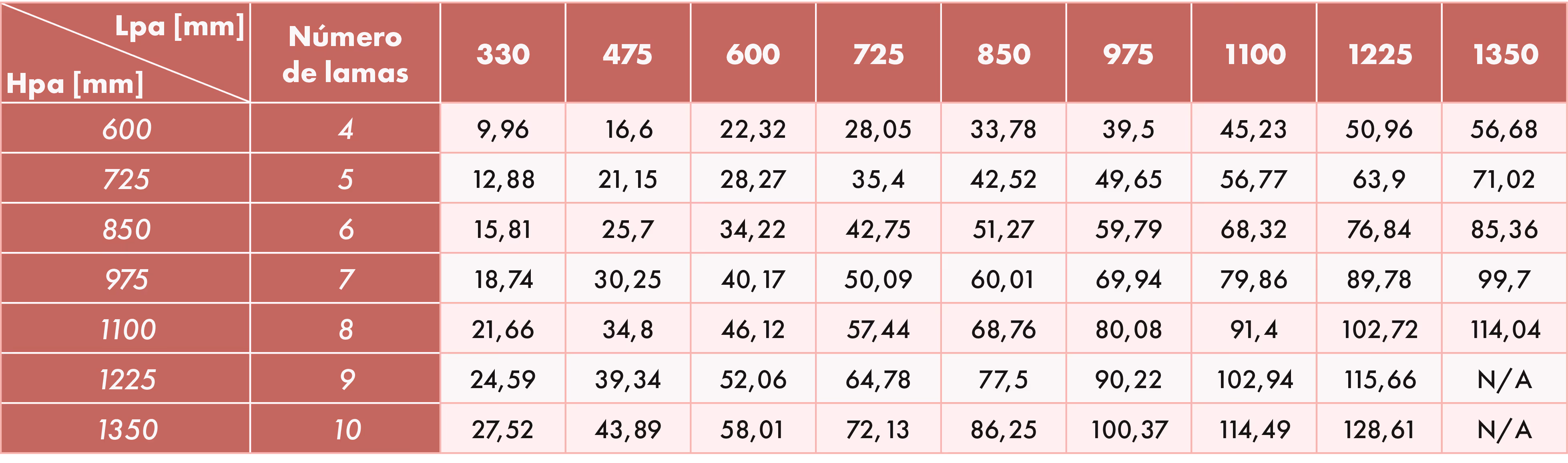

Áreas útiles de las rejillas Orcades® en dm2
Versión estándar con apertura y reinicio manuales únicamente

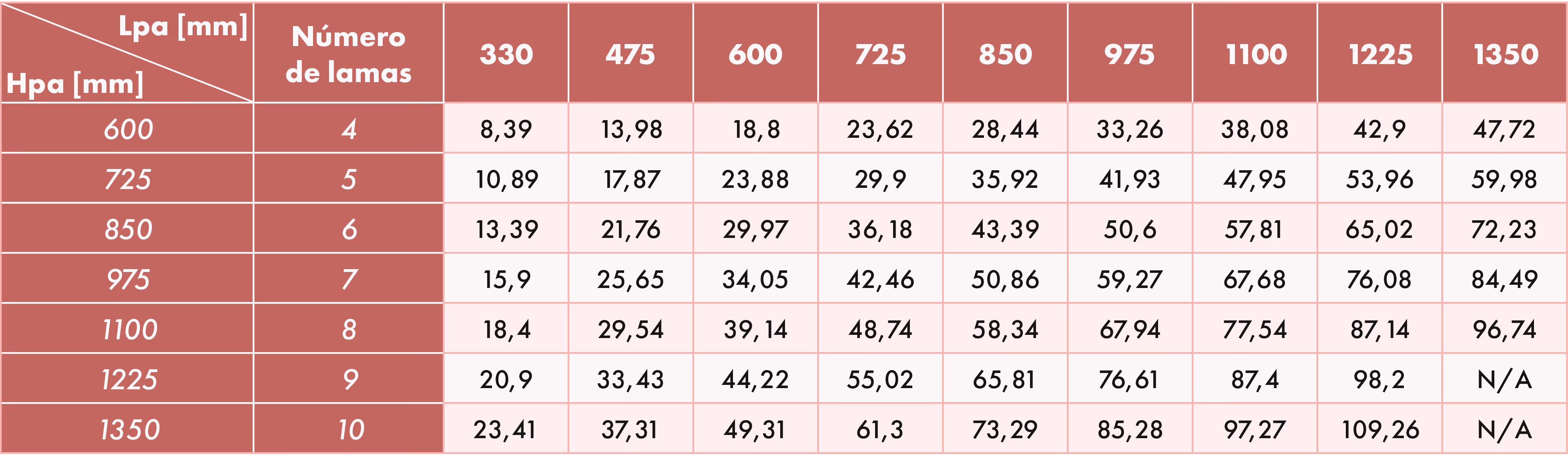

Versión aislada con apertura y reinicio manuales únicamente

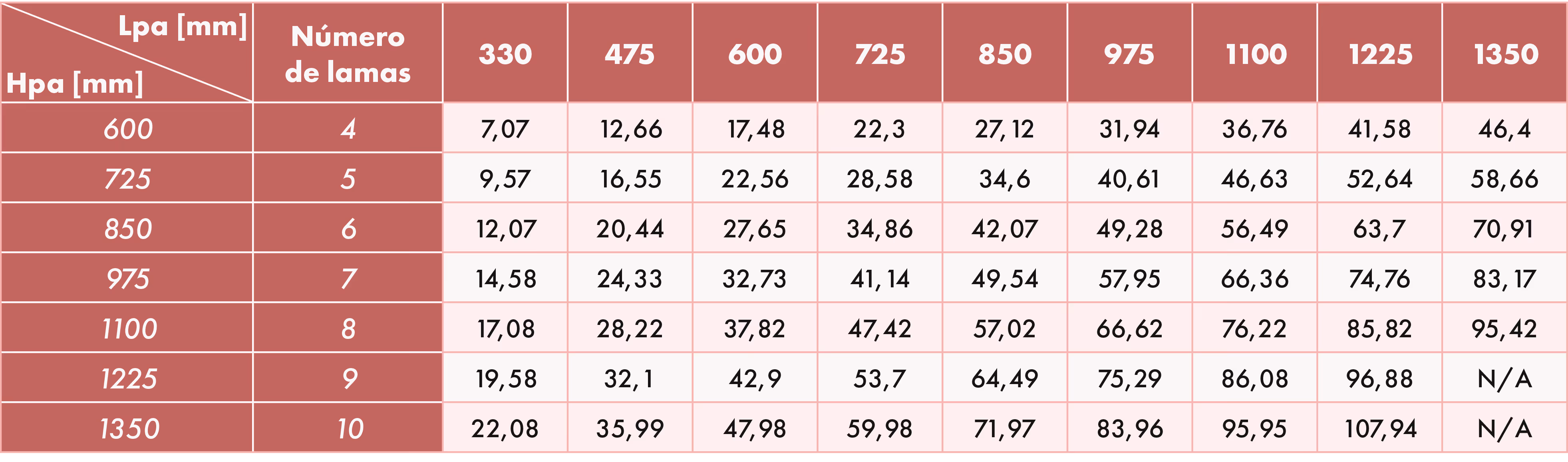

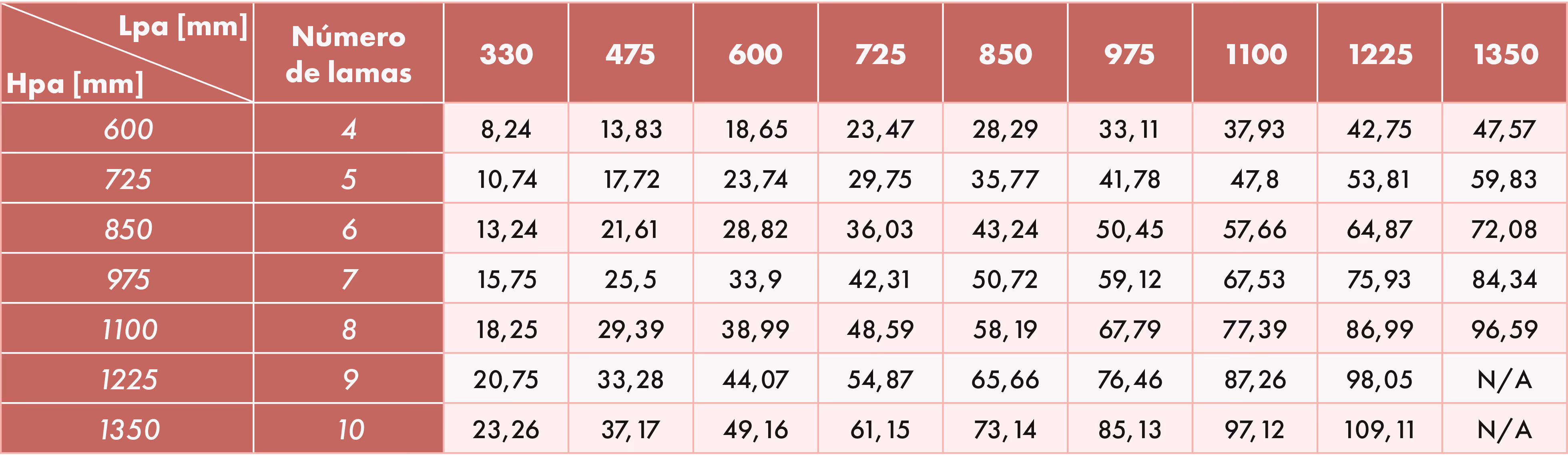

Versión estándar con opción de cierre eléctrico
Versión aislada con opción de cierre eléctrico

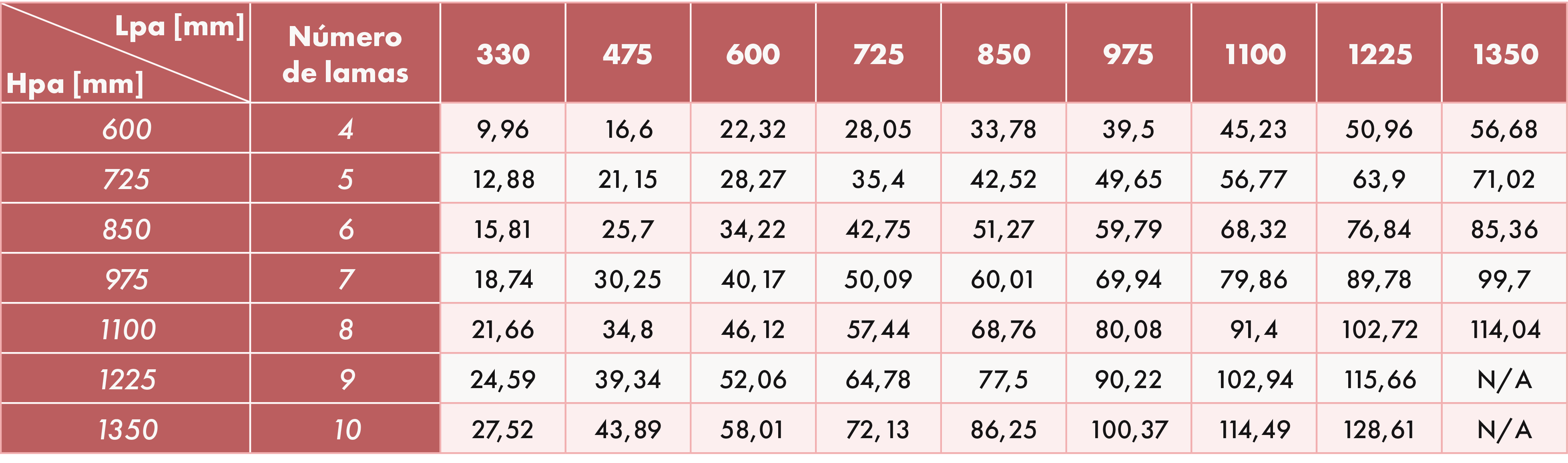

Versión estándar con opción de apertura y cierre eléctricos

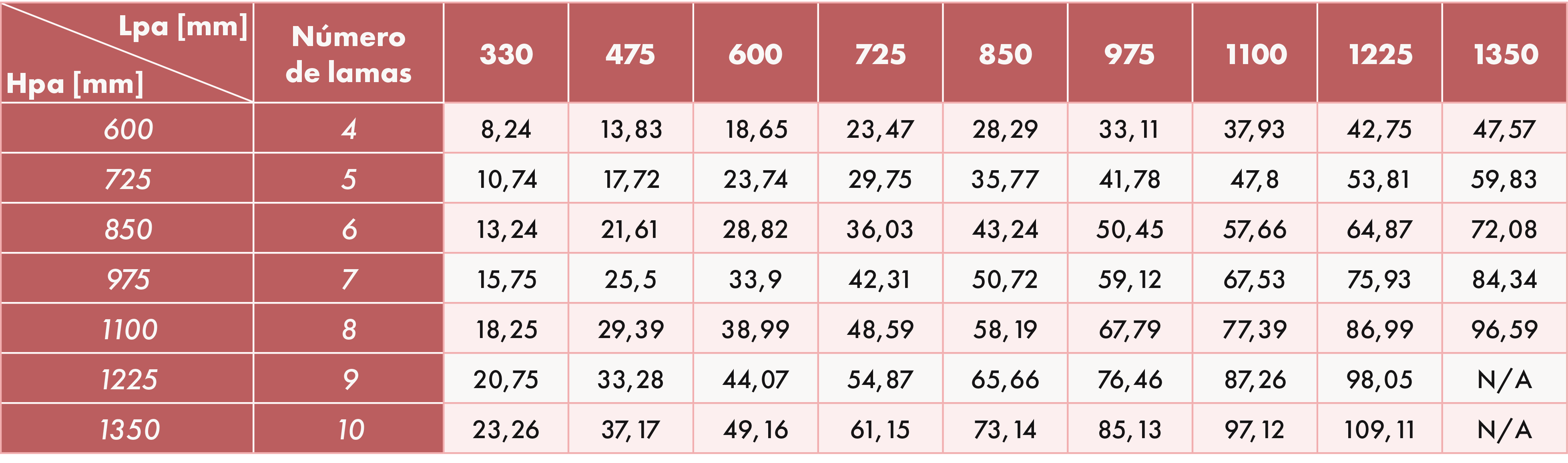

Versión aislada con opción de apertura y cierre eléctricos

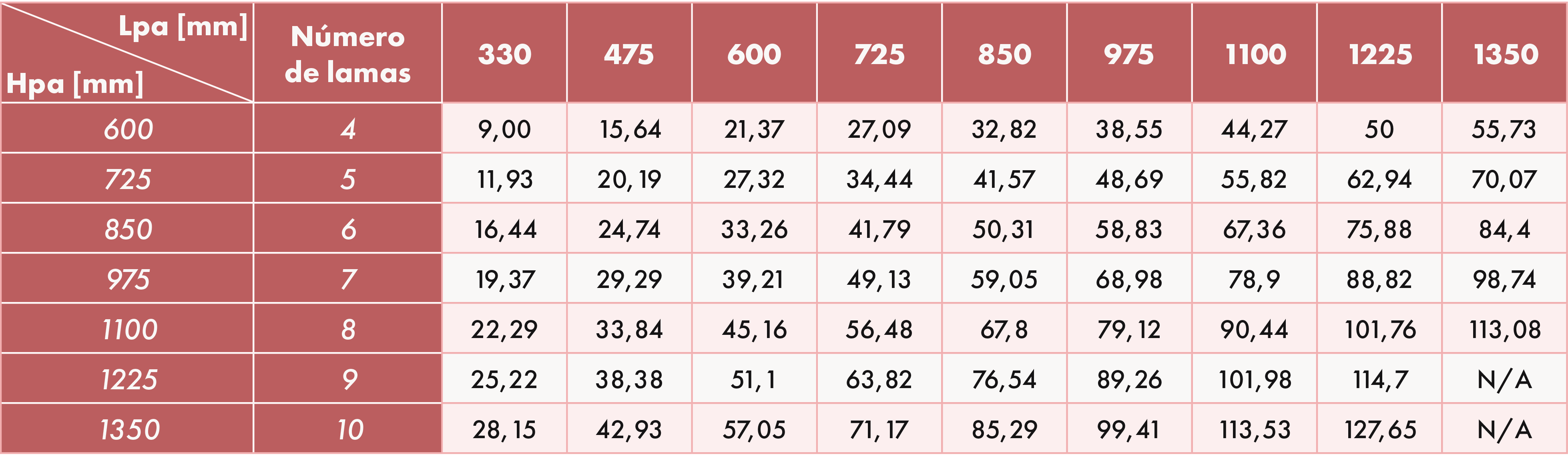

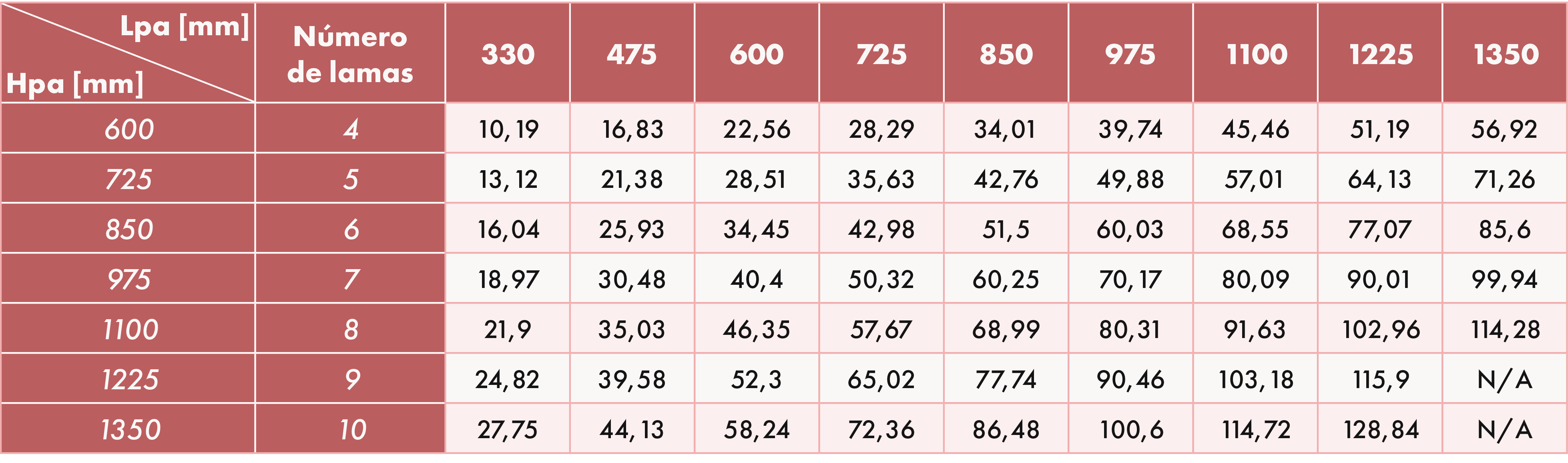

Versión estándar con opción de apertura y cierre neumáticos
Versión aislada con opción de apertura y cierre neumáticos
INSTALACIÓN
PRINCIPIO DE FUNCIONAMIENTO
- Garantiza la entrada de aire nuevo.
- Instalación en la fachada, en la parte inferior de las instalaciones.
CONSEJOS DE MONTAJE
- Las aberturas del panel de fachada Orkades® se fijan a un tabique de hormigón (mecanismo interior) con la ayuda de un anillo de sellado o un tabique metálico.
- Permita la articulación de las cuchillas (140 mm) con el exterior del edificio.
CONEXIÓN DE LA VERSIÓN ELÉCTRICA
- Se proporcionan dos abrazaderas para tensar los cables del mando a distancia y los cables de señal.
CONEXIÓN DE LA VERSIÓN NEUMÁTICA
- Tubo de cobre con un diámetro de 6 mm para la conexión a las rejillas Orcades®.
- Presión de funcionamiento: 4 ≤ Ps ≤ 20 bar en la red neumática o en el cartucho de CO₂.
ACCESORIOS
Aro de montagem para Orcades®
El anillo es el elemento de unión que permite fijar la rejilla de la fachada a la pared.
Accesorio recomendado para su instalación en paredes de hormigón.
Se suministra en kit y con manual de instrucciones.

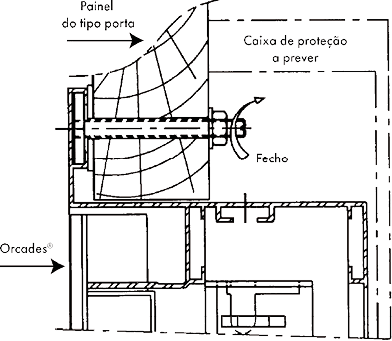

Kit de montagem em porta
Será necesario prever la instalación de una estructura de revestimiento para la parte trasera (ya que la rejilla superará el grosor de la pared) para permitir la instalación de una rejilla protectora.
Contactos de posición para Orkades®
Kit FDCU o FDCB para instalación in situ.
Kit de isolamento
Posibilidad de aislar las cuchillas in situ.
Gama Cyclades®
Rejillas de aluminio para la protección y seguridad del registro de extracción de humos.
Las rejillas Cyclades® se fijan a la pared mediante 4 tornillos.
Su instalación en los registros de eliminación de humos es obligatoria y opcional para las rejillas de entrada de aire de fachada.
Consulta AQUÍconsulte la ficha del producto para obtener más información: modelos Square, Trend, Déclic y Safe.
Kit de cilindros de reinicio eléctrico
El cilindro neumático se puede instalar en la fábrica, in situ o en las Orkades® ya instaladas. Permite cerrar las puertas eléctricamente después de abrirlas (todo o nada).
Posibilidad de motorizar las Orcades® a partir de la altura de 600 mm.
Información técnica:
- Tensión de alimentación del cilindro: 24 V.
- Consumo del cilindro: 0,8 A.
- Recorrido: 100 mm.
- Resistencia: 650 N.
La botella debe pedirse con una caja de alimentación que pueda controlar varias aberturas de fachada equipadas con cilindros (la elección de la caja debe hacerse de acuerdo con el número de Orkades®, equipadas con cilindro, en el sitio).
