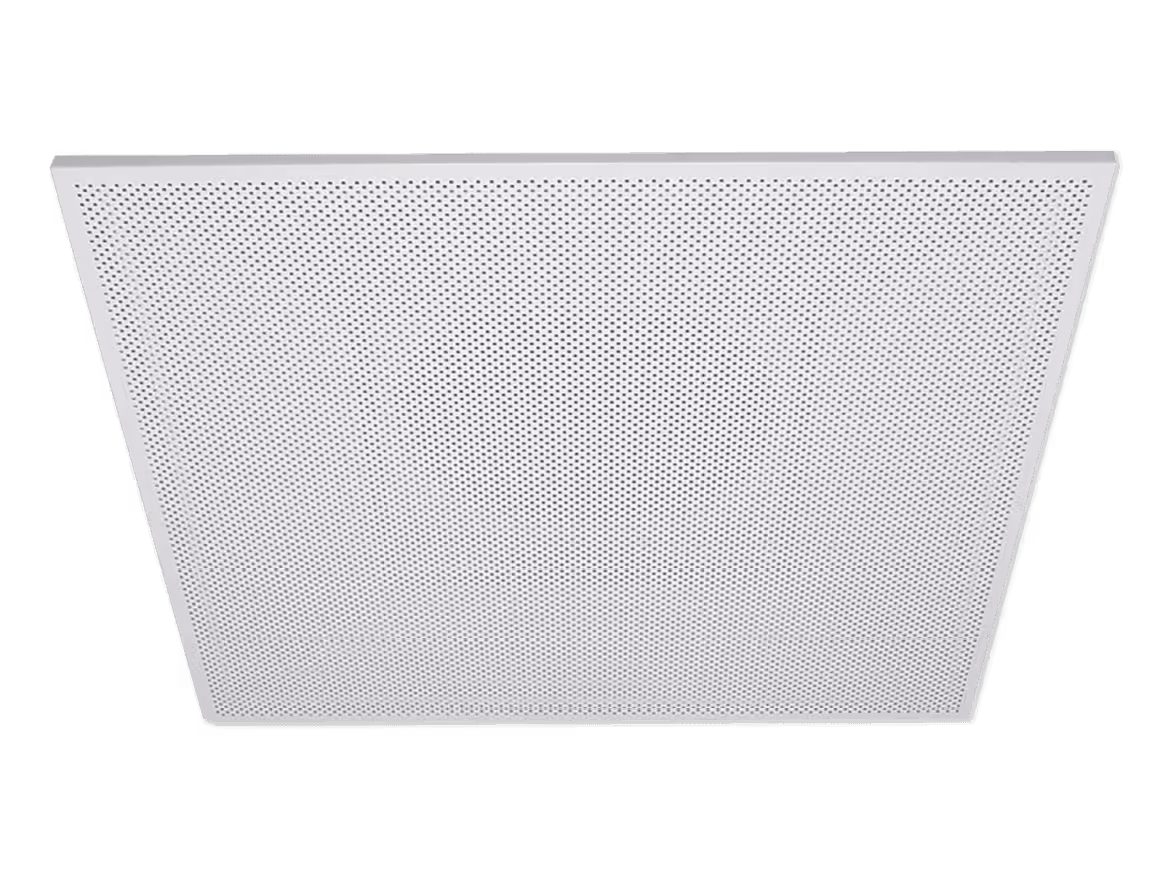

Ficha de Produto Versão PDF
Informações Complementares

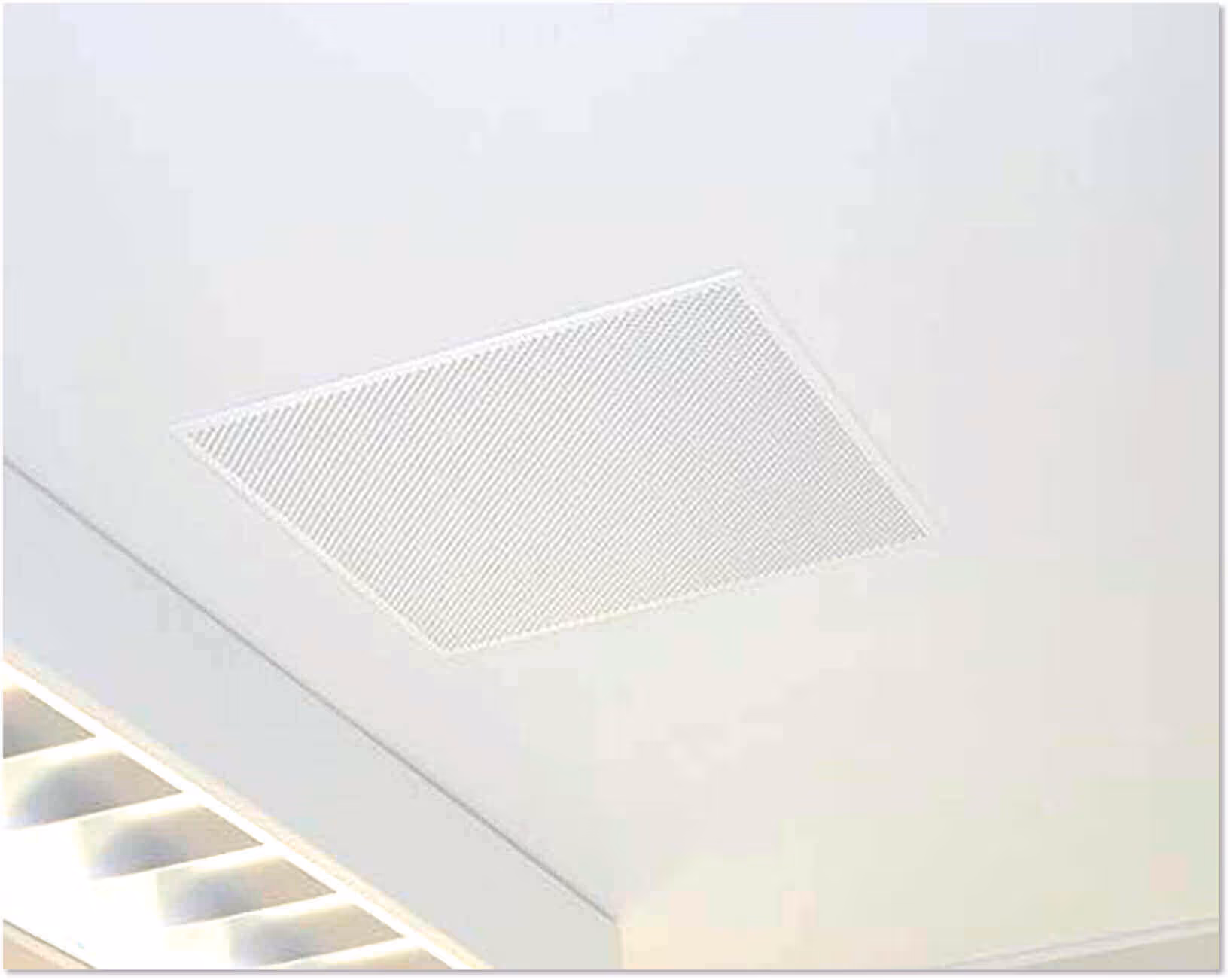

Vantagens
Integração discreta em painéis de teto falso.
Sistema anti sujidade.
Nível sonoro reduzido.
Gama
- Dimensões limite de fabrico: placas de 600 x 600 e 625 x 625 mm para 6 modelos (250, 300, 400, 500, 600 e 625).
- Altura de instalação de 2,5 até 4,5 m.
- ΔT de -10 K para arrefecimento e de +10 K para aquecimento.
- Caudais indicativos de 60 até 800 m³/h (tabela de seleção / atravancamentos).
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4eb724b4211aab17c7ec1_Opticlean-designacao.png)
Aplicação / Utilização
- Especialmente adequado às aplicações arquitetónicas em teto falso.
Construção / Composição
- Difusor em aço, acabamento pintado a branco RAL 9010.
- Chapa perfurada (Ø 2,8 mm / espaçamento de 5,5 mm).
Opções
- Versão Opticlean circular.

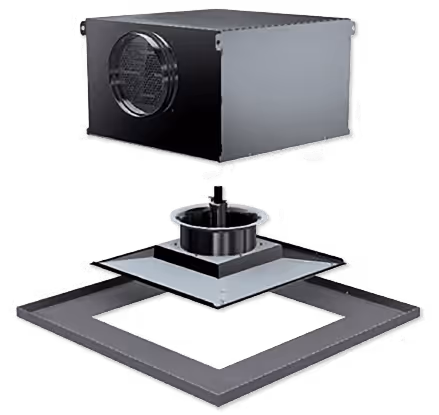

- Versão Opticlean Réactil®: difusor com sistema termostático: otimização dos níveis de conforto através da regulação automática do difusor à temperatura de insuflação, adaptando a orientação dos seus elementos de insuflação. Este sistema permite uma orientação otimizada do jato de ar e garante o bem-estar dos ocupantes qualquer que seja a estação do ano.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6408c90b083a0415217d775d_Opticlean-opcao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6408c94d92670b625a605d57_Opticlean-opcao-2.png)

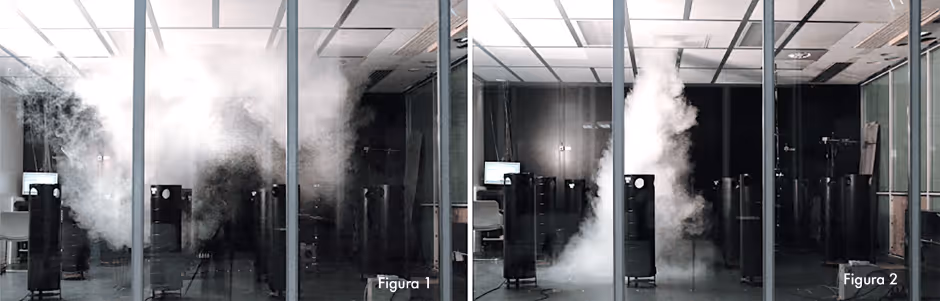

Figura 2: modo aquecimento rápido; temperatura de insuflação de 27 até 30º C
Acondicionamento
- Vendido à unidade.

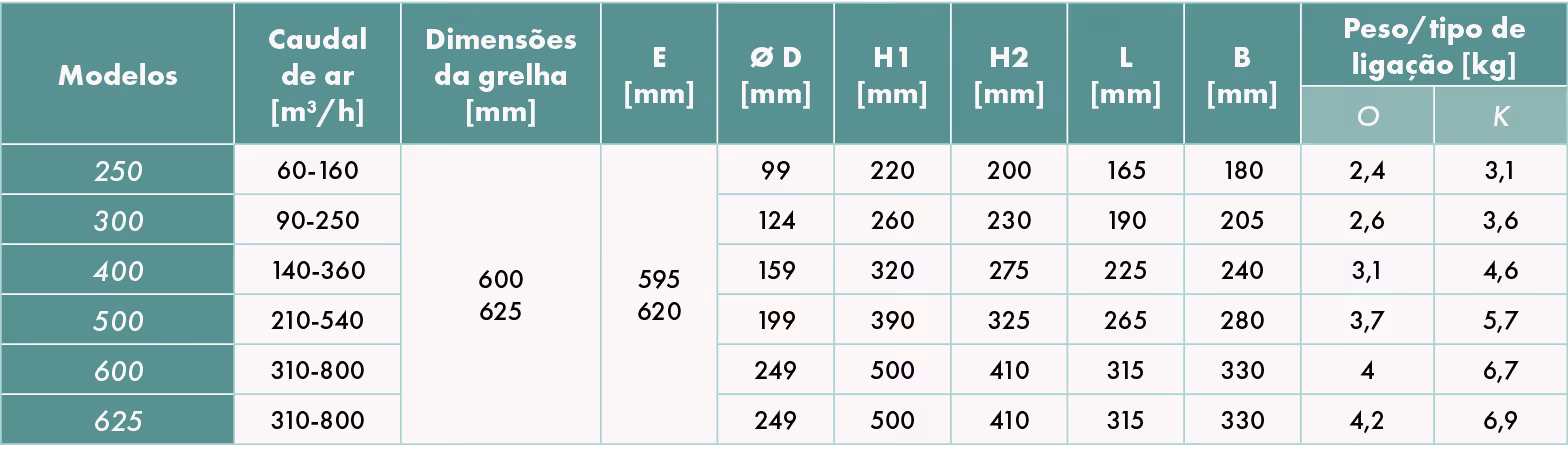

ATRAVANCAMENTOS
Ligação direta (tipo O)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ec035567fd5236f9e24a_Opticlean-atravancamentos-1.png)
Ligação com pleno adicional (tipo K), sem isolamento.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ec0975d09382535e524d_Opticlean-atravancamentos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ec15e1aa040557061e04_Opticlean-atravancamentos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ec2905ed604d2db4d054_Opticlean-atravancamentos-4.png)
LIMITES DE UTILIZAÇÃO
- Altura de instalação: teto de 2,5 a 4,5 m.
- Δt : +/- 10 °C (em modo de aquecimento: +10 ºC para uma altura máxima de 3 m e +5 ºC para uma altura de 4,5 m).
CARACTERÍSTICAS

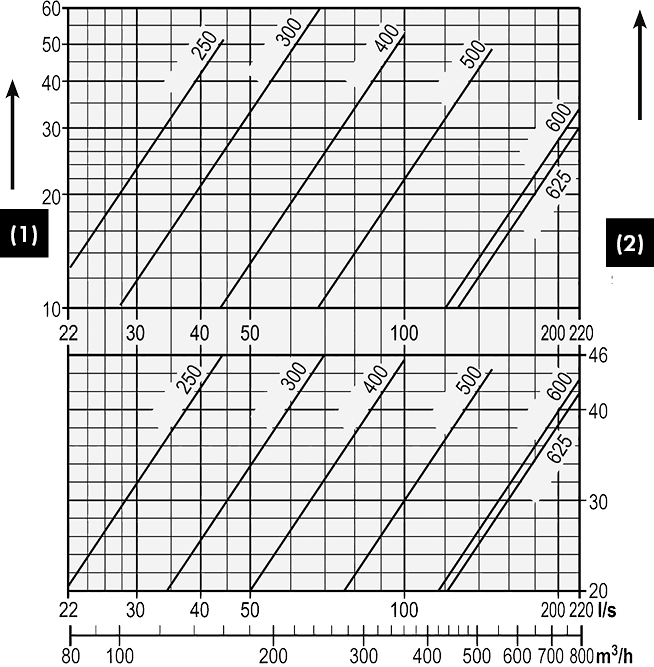

Modelo sem pleno adicional (standard com 4 direções):
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ec9ac9f8eb63cc502041_Opticlean-caracteristicas-1.png)

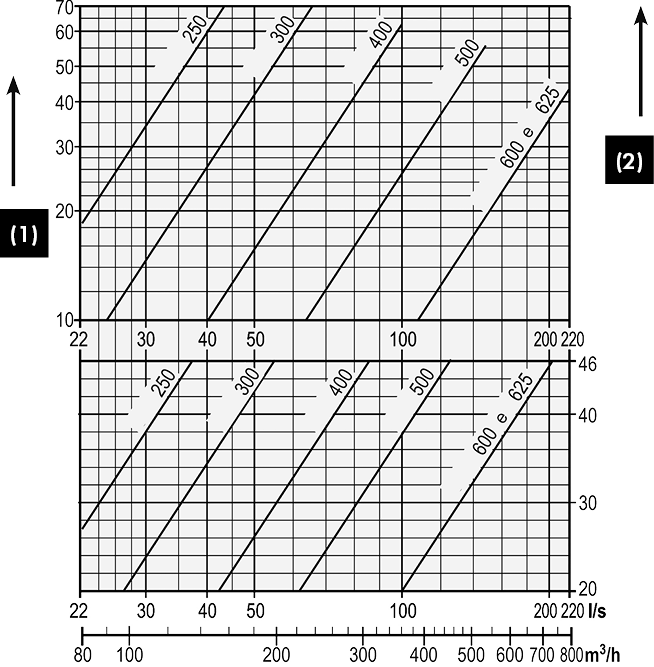

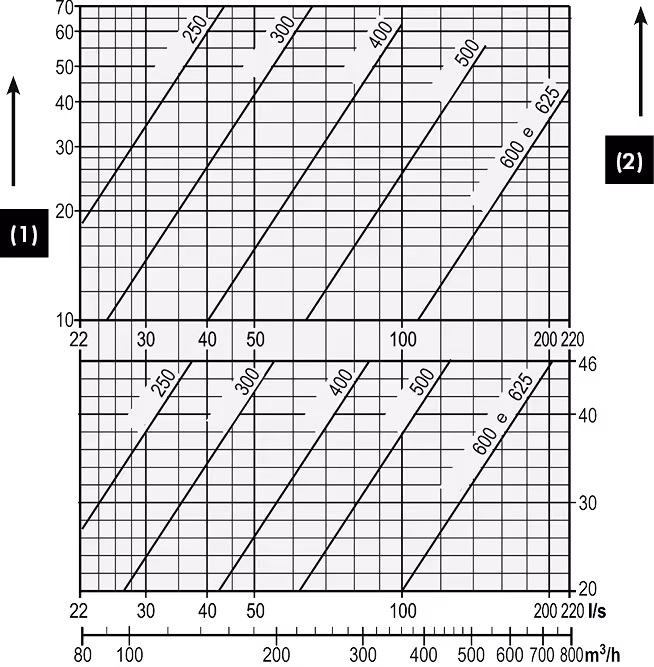

Modelo com pleno adicional:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4eca5ba25d22d3d09874a_Opticlean-caracteristicas-2.png)

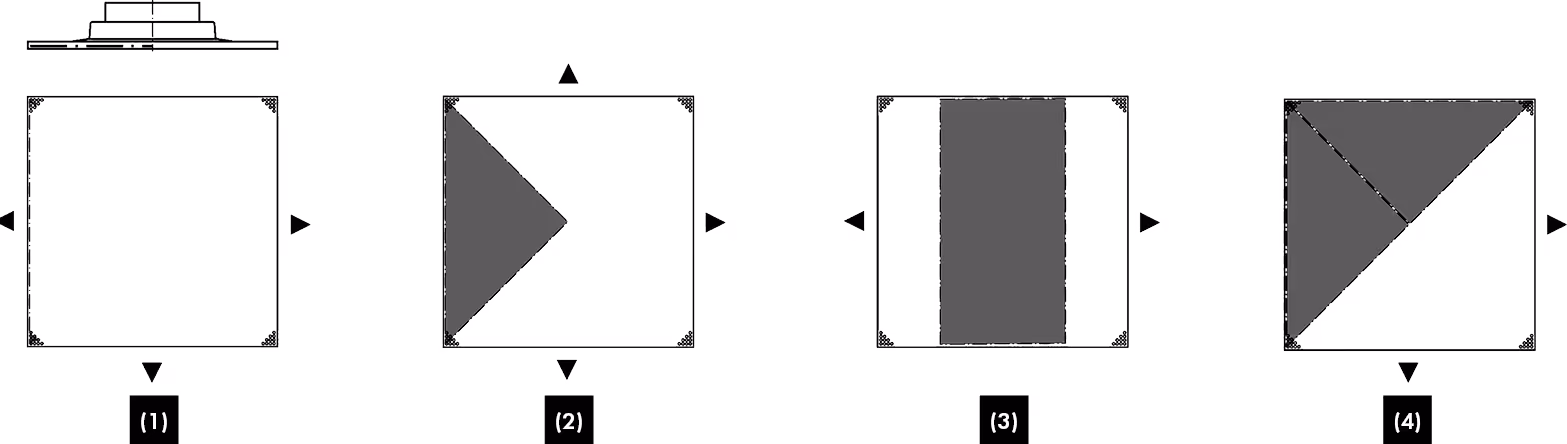

ESQUEMA DO PRODUTO
Número de direções obturadas:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ecbf219f184772bda21d_Opticlean-esquema-produto.png)
PRINCÍPIO DE DIFUSÃO
- Fluxo de ar horizontal com forte taxa de indução permitindo uma redução rápida das variações de temperatura e das velocidades do ar entre o ar insuflado e o ar ambiente.
- A fim de limitar a sujidade em volta do difusor (efeito de indução), o pleno integrado produz uma zona de depressão à saída do difusor.
- Desta forma, as sujidades são muito limitadas em comparação com os difusores turbulentos tradicionais.
SELEÇÃO DO DIFUSOR
- A seleção do difusor efetua-se em 2 etapas:

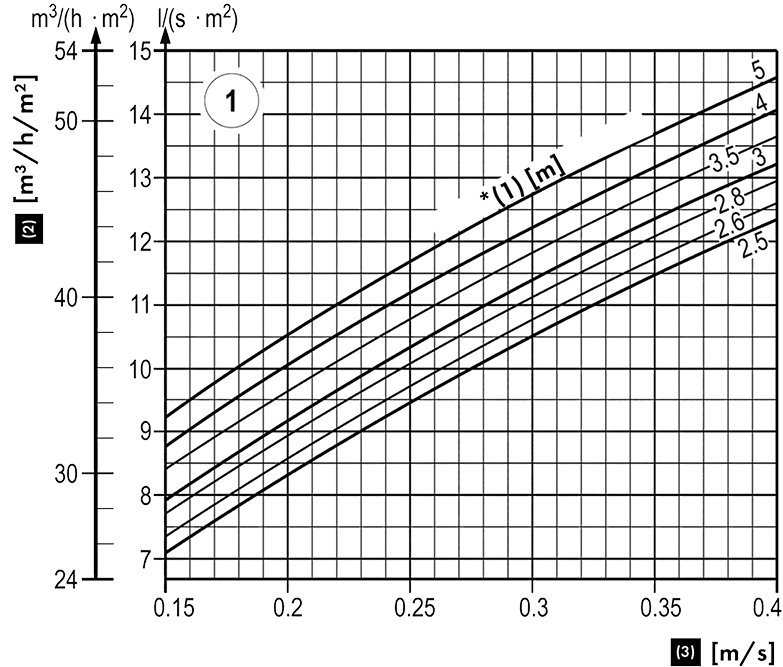

1ª etapa:
- Determinação do caudal máximo de ar à superfície em função da velocidade na zona de ocupação e da altura de instalação.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ed0142896201bbdd8d20_Opticlean-selecao-1.png)

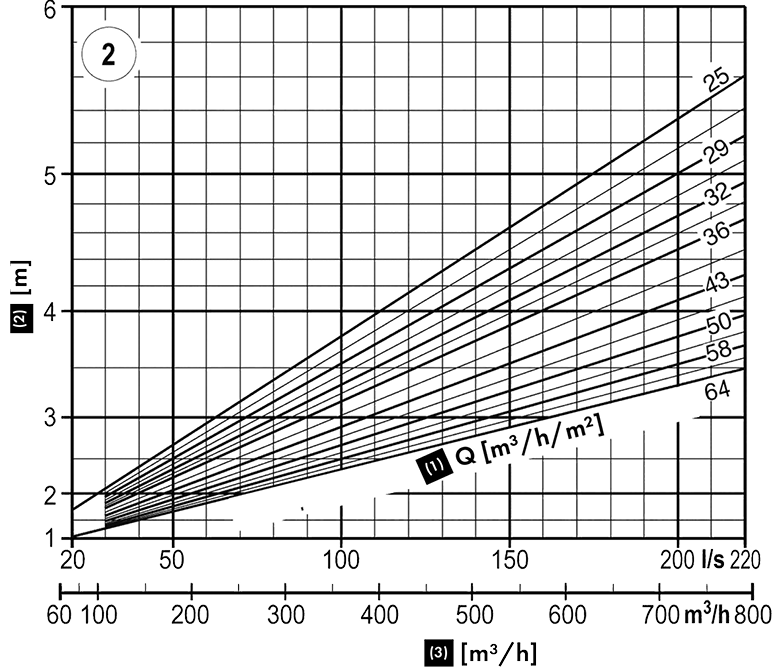

2ª etapa:
- Determinação da distância entre os dois difusores.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4ed166e28b96f394fc4d1_Opticlean-selecao-2.png)
Pleno adicional
Pleno em aço galvanizado.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61eaf79d3755837e0c021085_pleno-adicional-opticlean.png)
Pleno adicional e registo
Pleno e registo em aço galvanizado.
