Opticlean
difusor de techo con lámina perforada antisuciedad, disponible en la versión Réactil®
Ventajas
Integración discreta en paneles de falso techo.
Sistema antisuciedad.
Nivel sonoro reducido.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de producción: planchas de 600 x 600 y 625 x 625 mm para 6 modelos (250, 300, 400, 500, 600 y 625).
- Altura de instalación de 2,5 a 4,5 m.
- ΔT de -10 K para refrigeración y +10 K para calefacción.
- Caudales indicativos de 60 a 800 m³/h (tabla de selección/desbordamiento).

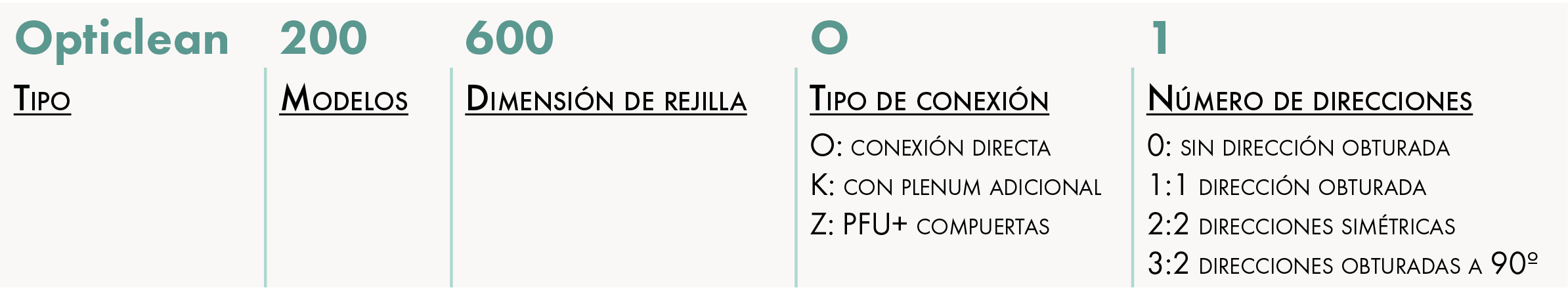

DESIGNACIÓN
APLICACIÓN/USO
- Especialmente indicado para aplicaciones arquitectónicas en falso techo.
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor en acero, acabado pintado en blanco RAL 9010.
- Placa perforada (Ø 2,8 mm/separación 5,5 mm).
OPCIONES
- Versión circular Opticlean.
- Versión Opticlean Réactil®: difusor con sistema termostático: optimización de los niveles de confort mediante el ajuste automático del difusor a la temperatura de insuflación, adaptando la orientación de sus elementos de insuflación. Este sistema permite una orientación optimizada del chorro de aire y garantiza el bienestar de los ocupantes en cualquier estación del año.
Figura 2: modo de calentamiento rápido; temperatura de insuflación de 27 a 30º C
EMBALAJE
- Se vende por unidad.
DIMENSIONES

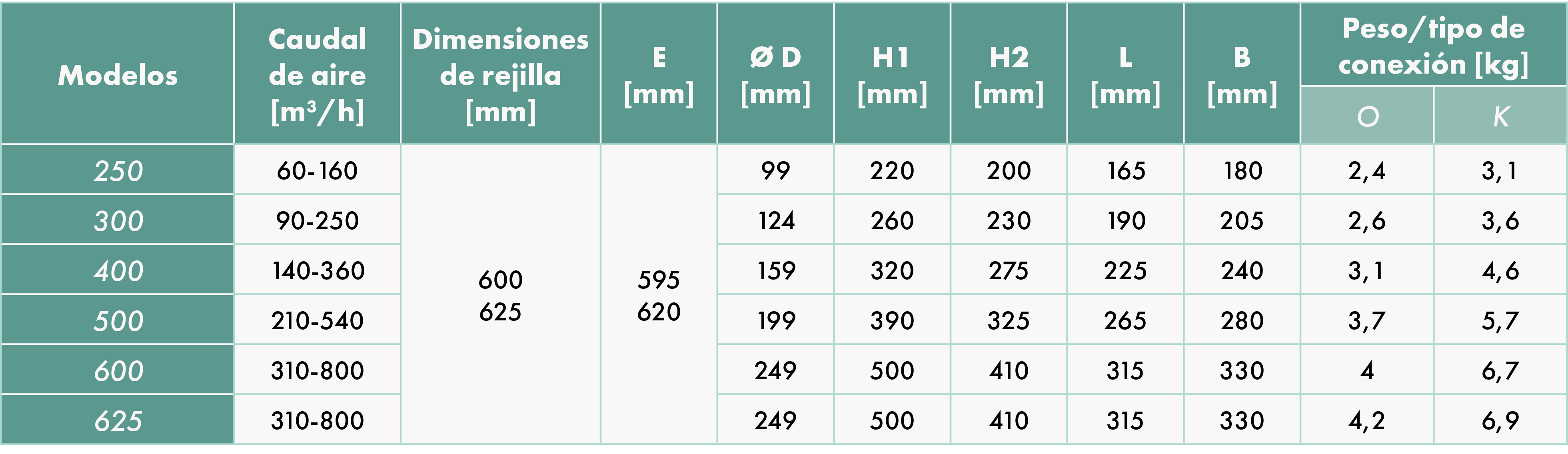

DIMENSIONES
Conexión directa (tipo O)
Conexión con cámara adicional (tipo K), sin aislamiento.
LÍMITES DE USO
- Altura de instalación: techo de 2,5 a 4,5 m.
- Δt: +/- 10 °C (en modo calefacción: +10 °C para una altura máxima de 3 m y +5 °C para una altura de 4,5 m).
CARACTERÍSTICAS
Modelo sin cámara adicional (estándar con 4 direcciones):
Modelo con cámara de sobrepresión adicional:
ESQUEMA DEL PRODUCTO
Número de direcciones bloqueadas:
(2) Instrucciones modelo 1:3
(3) Modelo 2:2 direcciones simétricas
(4) Modelo 3:2 direcciones a 90°
SELECCIÓN
PRINCIPIO DE DIFUSIÓN
- Flujo de aire horizontal con alta velocidad de inducción que permite reducir rápidamente las variaciones de temperatura y la velocidad del aire entre el aire soplado y el aire ambiente.
- Para limitar la suciedad alrededor del difusor (efecto de inducción), la cámara integrada produce una zona de depresión en la salida del difusor.
- De esta forma, la suciedad es muy limitada en comparación con los difusores turbulentos tradicionales.
SELECCIÓN DE DIFUSORES
- La selección del difusor se realiza en 2 etapas:
1ª etapa:
- Determinación del flujo máximo de aire a la superficie en función de la velocidad en la zona de ocupación y de la altura de instalación.
(2) Flujo máximo de aire a la superficie
(3) Velocidad del aire permitida en el área de ocupación
2ª etapa:
- Determinación de la distancia entre los dos difusores.
(2) Distancia mínima entre dos difusores
(3) Flujo de aire
INSTALACIÓN
ACCESORIOS
Pleno adicional
Pleno em aço galvanizado.
Pleno adicional e registo
Completo y registro en acero galvanizado.
MEDIOS
