Opti Drive® Retangular
regulador de caudal de ar variável (VAV) retangular
This is some text inside of a div block.
Vantagens
Controlo preciso a partir de 2 m/s.
Regulador retangular para instalação em tetos falsos.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Controlo de caudal de 151 m3/h a 18180 m3/h.
- Velocidade do ar entre 2 e 10 m/s.
- As dimensões variam entre 200 x 105 e 1000 x 505.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Instalações de ventilação, climatização ou tratamento de ar, em insuflação ou extração, para qualquer tipo de espaço, incluindo ocupação variável: escritórios, salas de reunião, escolas, hotéis, setor terciário, entre outros.
- Regulação do caudal de ar numa zona ou divisão em função da sua ocupação, considerando um set-point compreendido entre 2 valores mínimos e máximos (temperatura, nível de CO₂).
CONSTRUÇÃO / COMPOSIÇÃO
- Regulador retangular com corpo em aço galvanizado e lâminas em alumínio.
- Túnel em aço galvanizado com tomas de pressão.
- Modulação do caudal por servomotor Belimo®.
OPÇÕES
- Corpo e lâminas em aço inoxidável.
- Versão rápida, tempo de execução 3 segundos.
- Versão Modbus.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS E PESOS
Peso das unidades Opti Drive® retangulares não isoladas
Peso das unidades Opti Drive® retangulares isoladas
DADOS TÉCNICOS
- Regulador de caudal variável multilâminas.
- Pressão de funcionamento entre 50 e 1000 Pa.
- Precisão de controlo de +/- 10%.
- Temperatura de funcionamento entre 0 e 50 °C.
CARACTERÍSTICAS TÉCNICAS ADICIONAIS

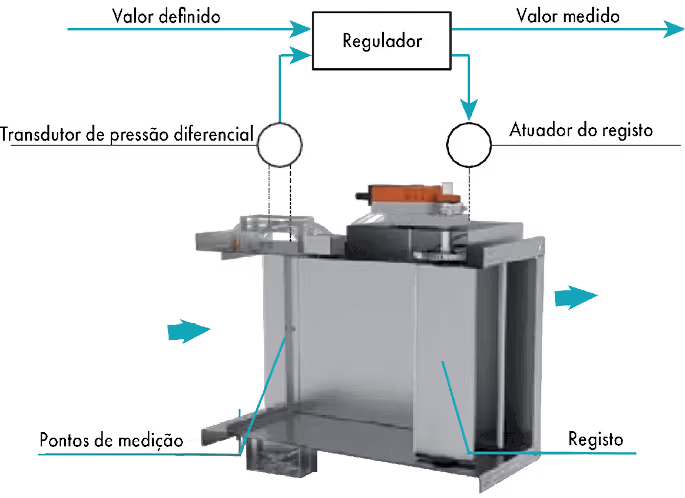

Vista em corte
Caudais e atuadores

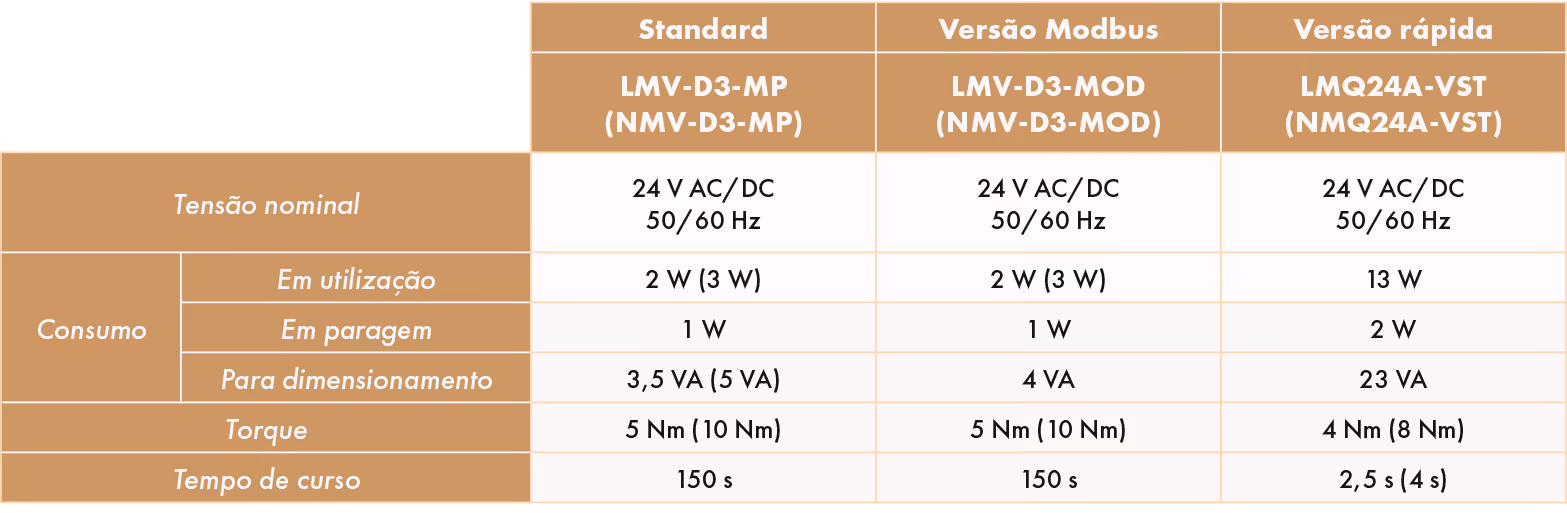

Caraterísticas do servomotor
SELEÇÃO
Perdas de carga

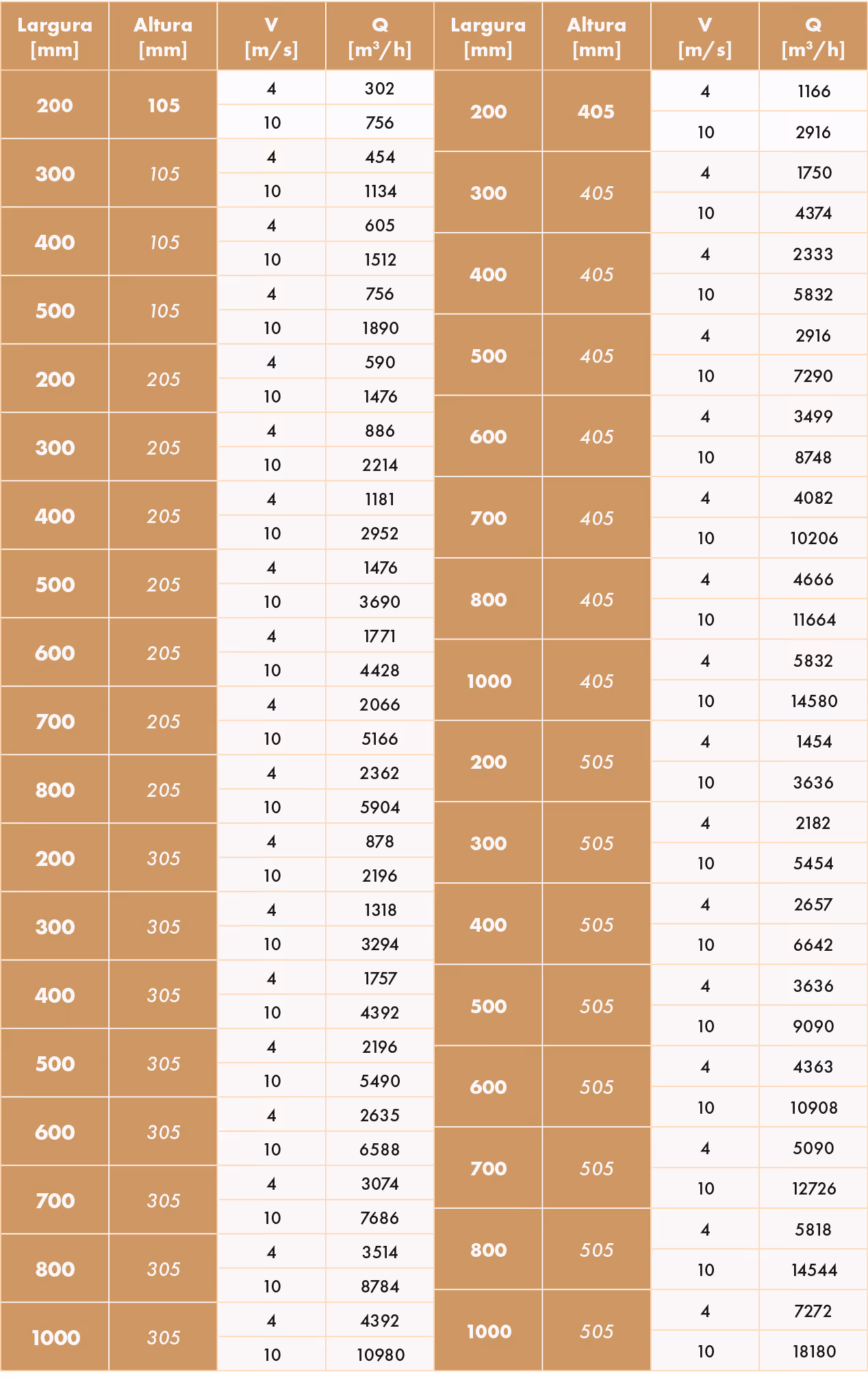

REQUISITOS DE ESPAÇO E RESERVAS
Dados técnicos de seleção
INSTALAÇÃO
ACESSÓRIOS
Sonda de CO₂
Entre 0-1100 ppm e 0-2000 ppm.
Consulte AQUI a ficha de produto para mais informações.

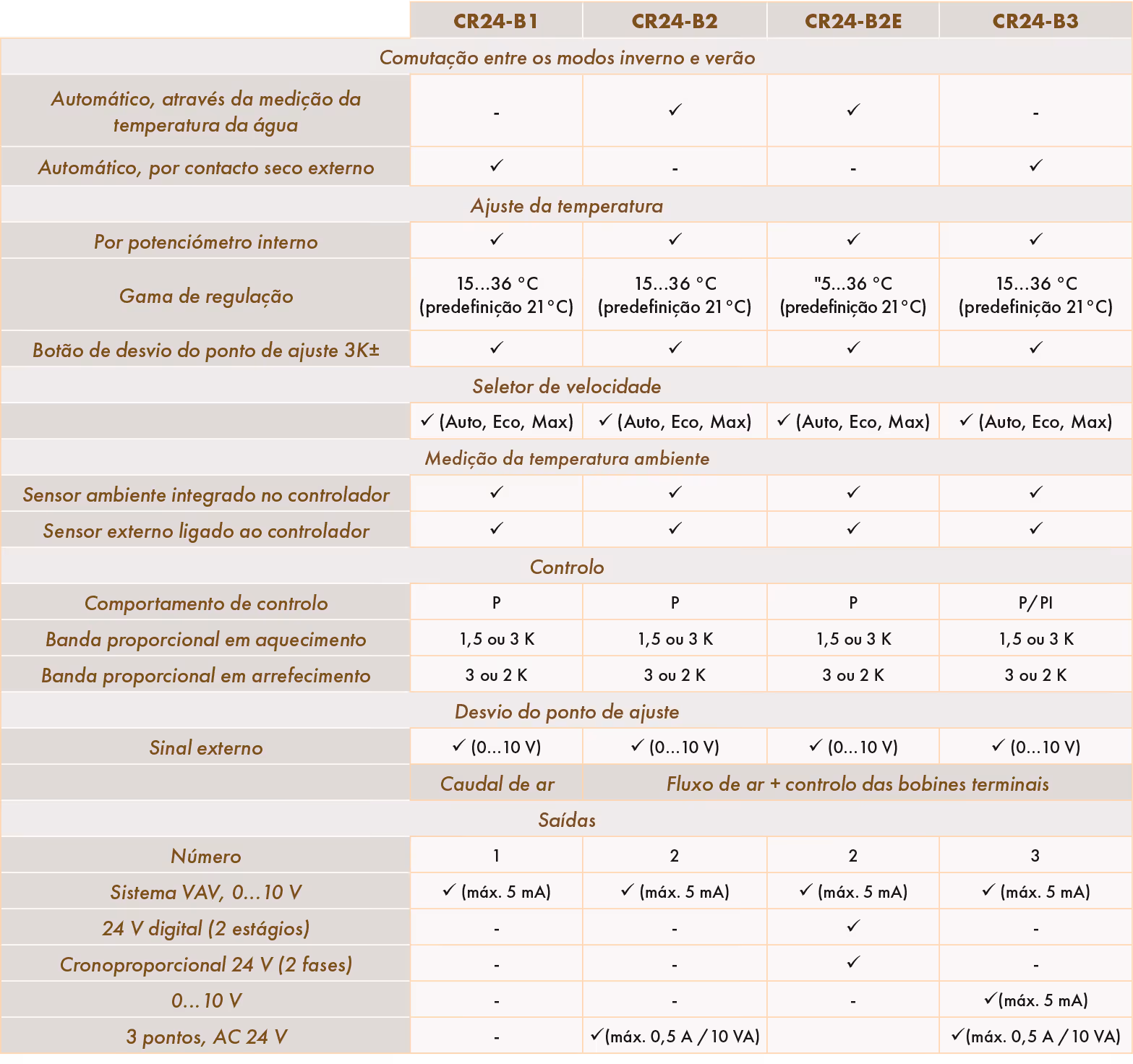

Comando de ambiente
- Alimentação elétrica: 24 V.
- Consumo de energia: 3 VA.
