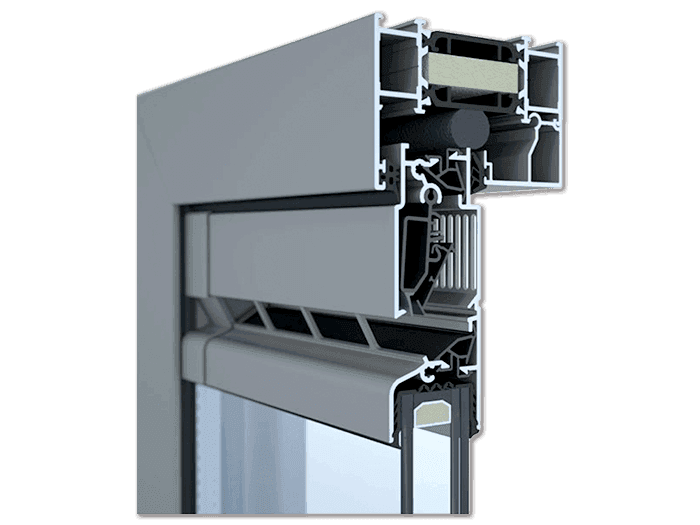

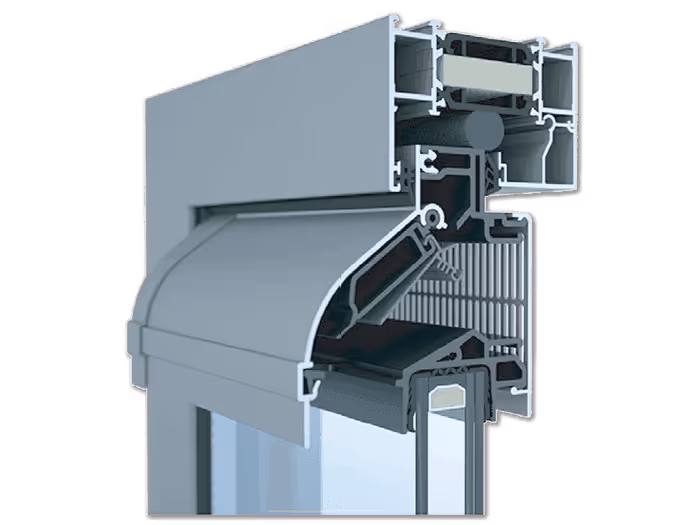

NatureLine

gama de entradas de ar lineares autorreguláveis para ventilação natural, integrada ou para aplicação sobre os caixilhos

natur nature line linea

This is some text inside of a div block.

Vantagens

Autorreguláveis e com 5 posições de abertura.
Grelha anti-insetos, removível para limpeza.
Resistente à água até 1200 Pa.
Opção de redução acústica até 41 dB.

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

2 modelos disponíveis, cada um com 3 variantes e respetivas opções.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Entradas de ar para aplicação integrada em sistema de caixilhos para ventilação natural de edifícios.

CONSTRUÇÃO / COMPOSIÇÃO

Estrutura em alumínio.
Lâmina autorregulável.
Sistema de ajuste de caudal, com 5 posições.

OPÇÕES

Proteção adicional EX para locais mais expostos (zonas montanhosas ou costeiras).
RAL à escolha (é possível pintura RAL diferente para interior/exterior).

ACONDICIONAMENTO

Vendido à unidade, cortado à medida, ou em vara para corte e preparação pelos fabricantes de caixilharia.

DIMENSÕES

DIMENSÕES

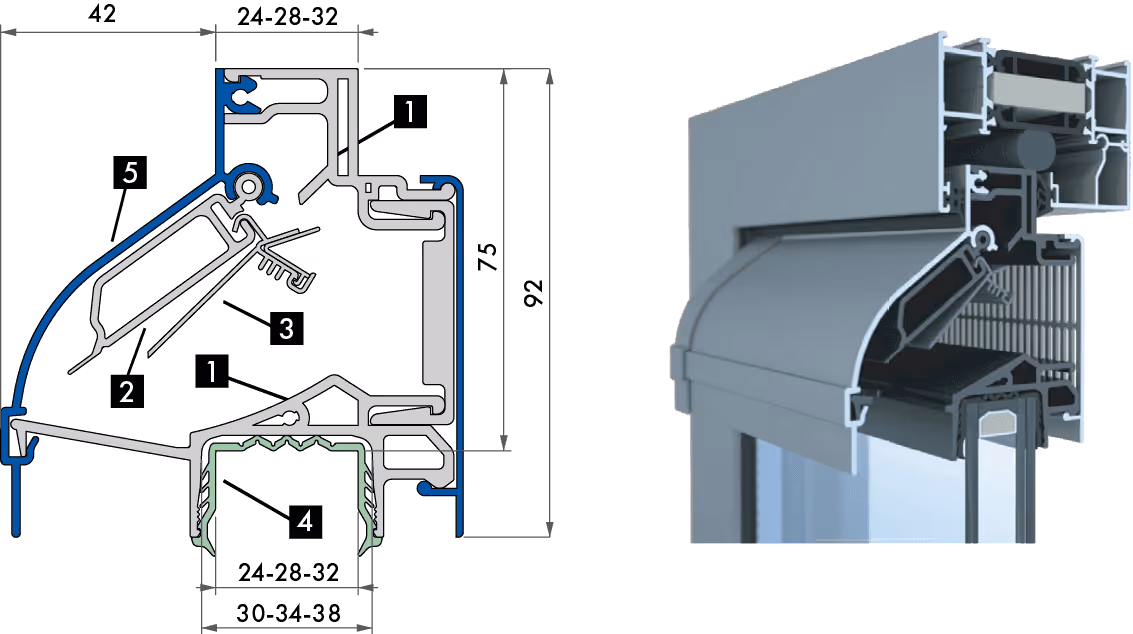

NatureLine IF 75 EX (Perfurações -1 e -2)

(1) Rutura de pontes térmicas; (2) Lâmina de ajuste do nível de abertura; (3) Lâmina autorregulável;
(4) Borracha de vedação estrutura/vidro; (5) Adaptável a diferentes tipos de estrutura.
Dimensões em mm.

‍

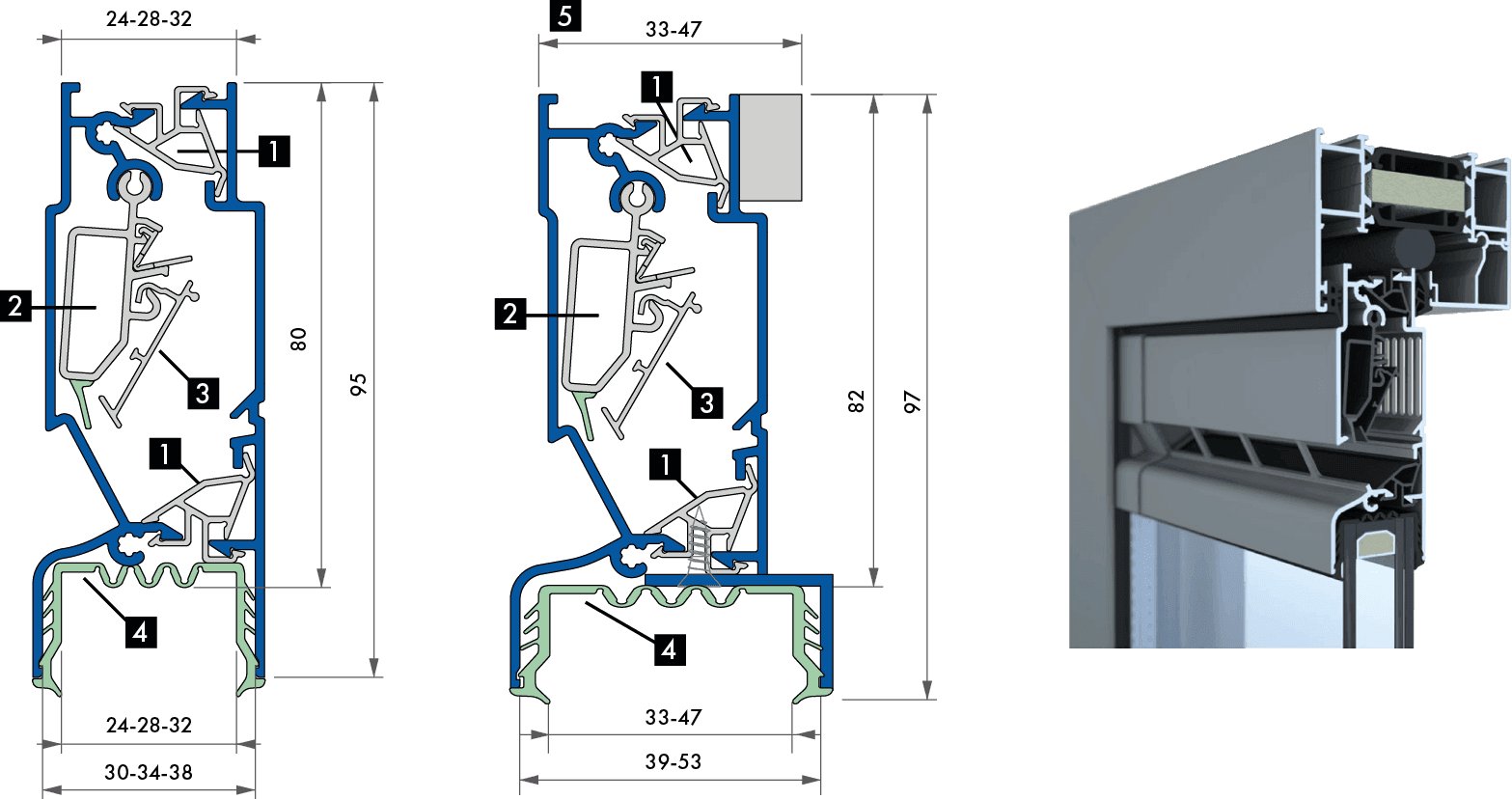

NatureLine IF 80 & NatureLine IF 80 L

(1) Rutura de pontes térmicas; (2) Lâmina de ajuste do nível de abertura; (3) Lâmina autorregulável;
(4) Borracha de vedação estrutura/vidro; (5) Adaptável a diferentes tipos de estrutura.
Dimensões em mm.

‍

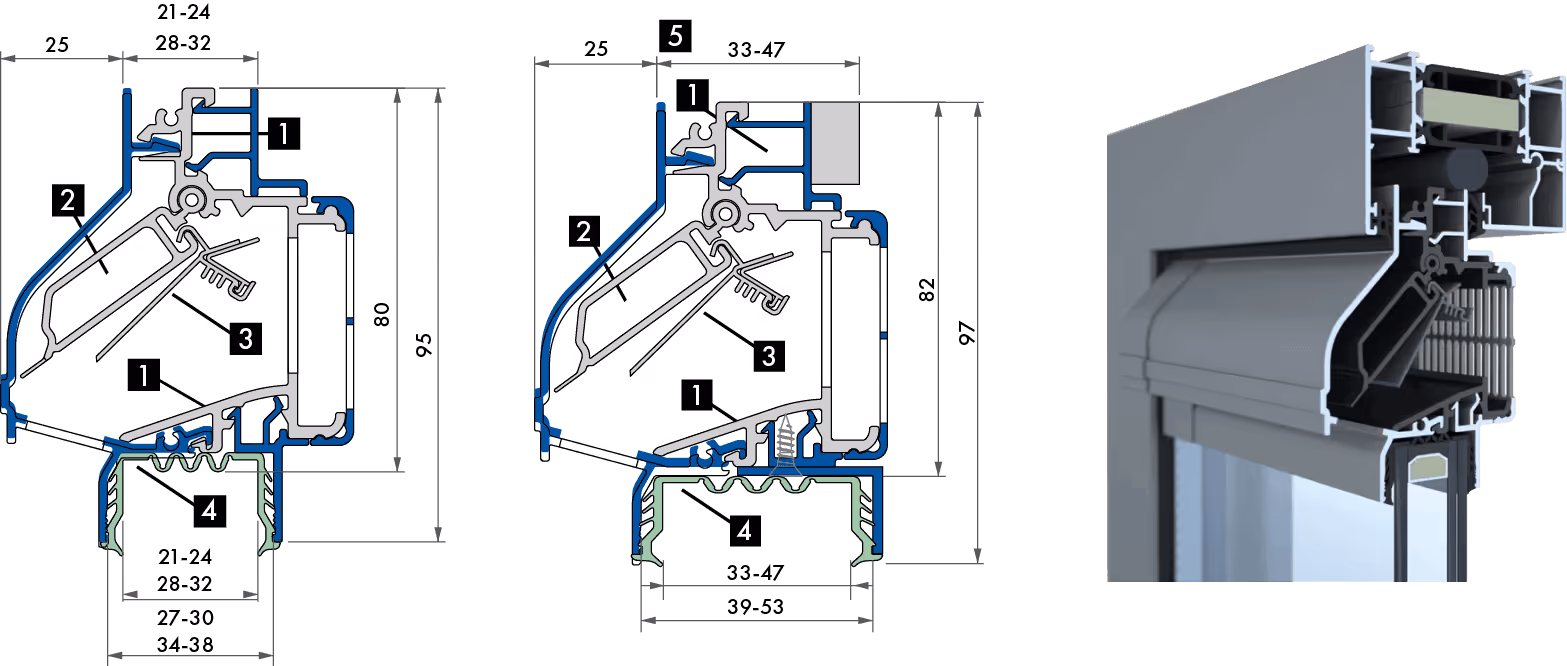

NatureLine IF 80 EX & NatureLine IF 80 L EX

(1) Rutura de pontes térmicas; (2) Lâmina de ajuste do nível de abertura; (3) Lâmina autorregulável;
(4) Borracha de vedação estrutura/vidro; (5) Adaptável a diferentes tipos de estrutura.
Dimensões em mm.

‍

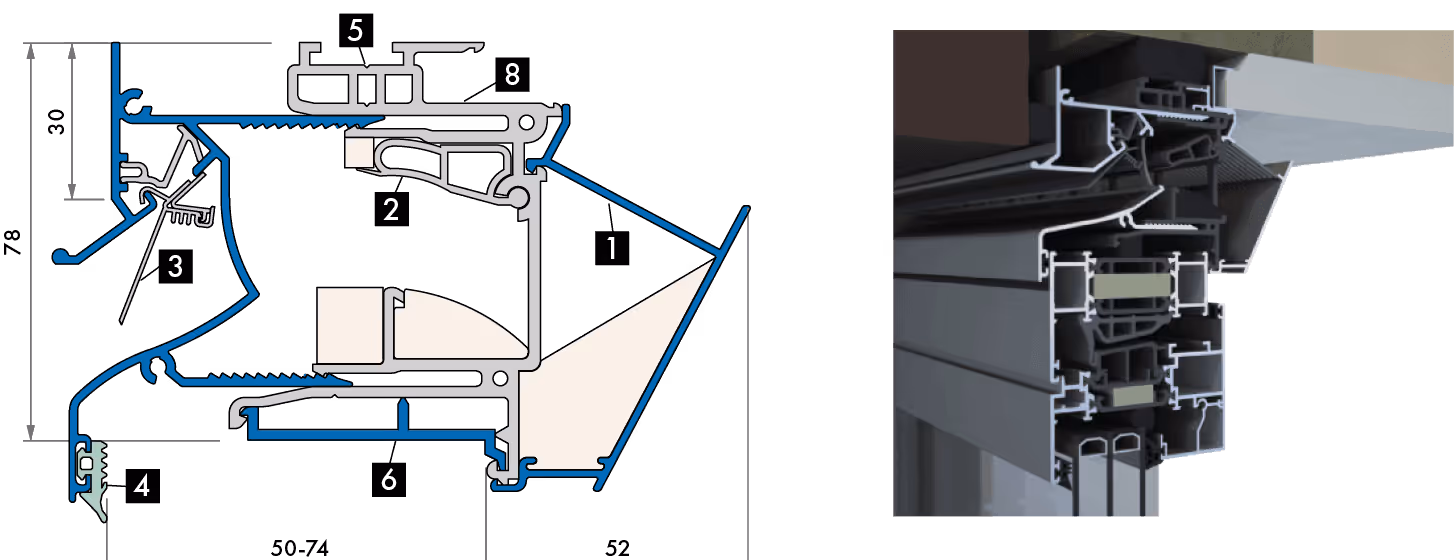

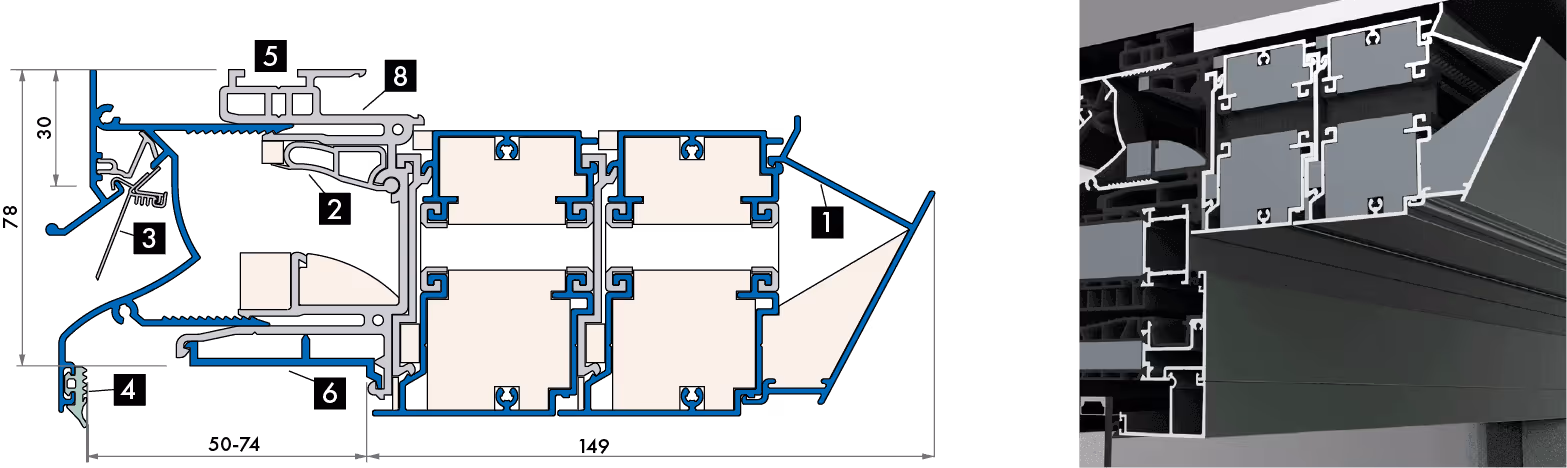

NatureLine OF STD

(1) Grelha de insuflação com proteção anti-insetos; (2) Lâmina para ajuste de caudal; (3) Lâmina autorregulável;
(4) Borracha de vedação entre estruturas; (5) Ranhura europeia 14/18; (6) Perfil de fixação;
(7) Proteção extra modelos com EX; (8) Rutura de pontes térmicas.
Dimensões em mm.

‍

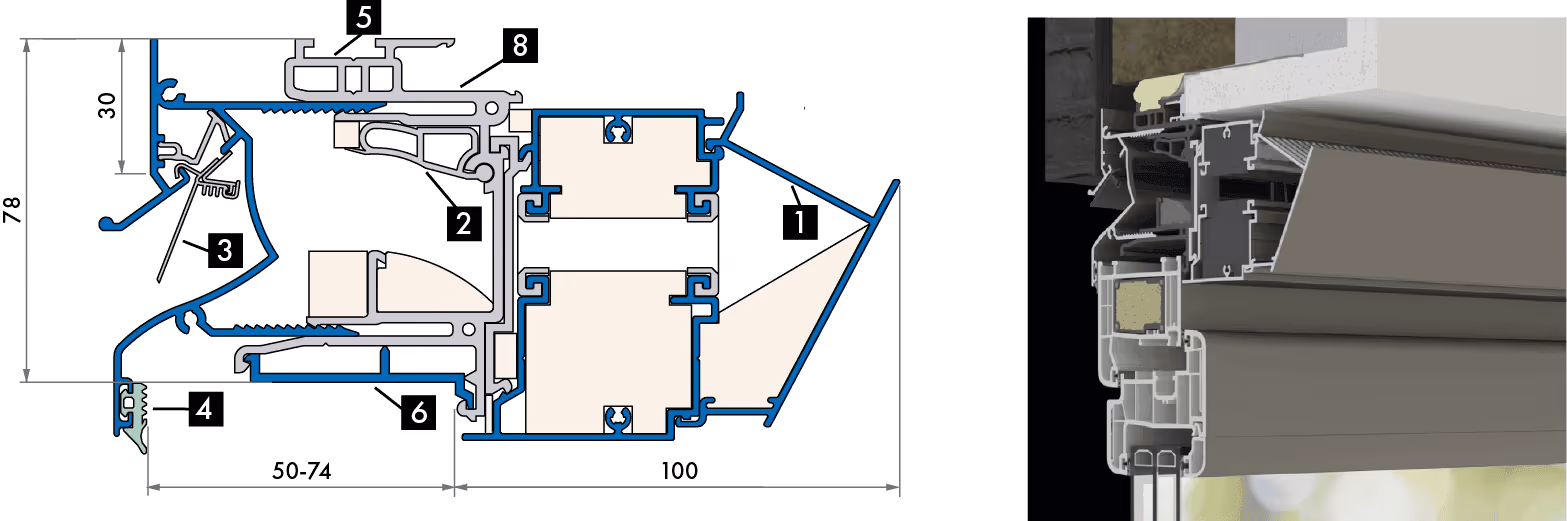

NatureLine OF SIL

(1) Grelha de insuflação com proteção anti-insetos; (2) Lâmina para ajuste de caudal; (3) Lâmina autorregulável;
(4) Borracha de vedação entre estruturas; (5) Ranhura europeia 14/18; (6) Perfil de fixação;
(7) Proteção extra modelos com EX; (8) Rutura de pontes térmicas.
Dimensões em mm.

‍

NatureLine OF SIL+

(1) Grelha de insuflação com proteção anti-insetos; (2) Lâmina para ajuste de caudal; (3) Lâmina autorregulável;
(4) Borracha de vedação entre estruturas; (5) Ranhura europeia 14/18; (6) Perfil de fixação;
(7) Proteção extra modelos com EX; (8) Rutura de pontes térmicas.
Dimensões em mm.

‍

‍

NatureLine OF (proteção EX dos vários modelos)

(1) Grelha de insuflação com proteção anti-insetos;
(2) Lâmina para ajuste de caudal; (3) Lâmina autorregulável;
(4) Borracha de vedação entre estruturas;
(5) Ranhura europeia 14/18; (6) Perfil de fixação;
(7) Proteção extra modelos com EX; (8) Rutura de pontes térmicas.
Dimensões em mm.

‍

SELEÇÃO

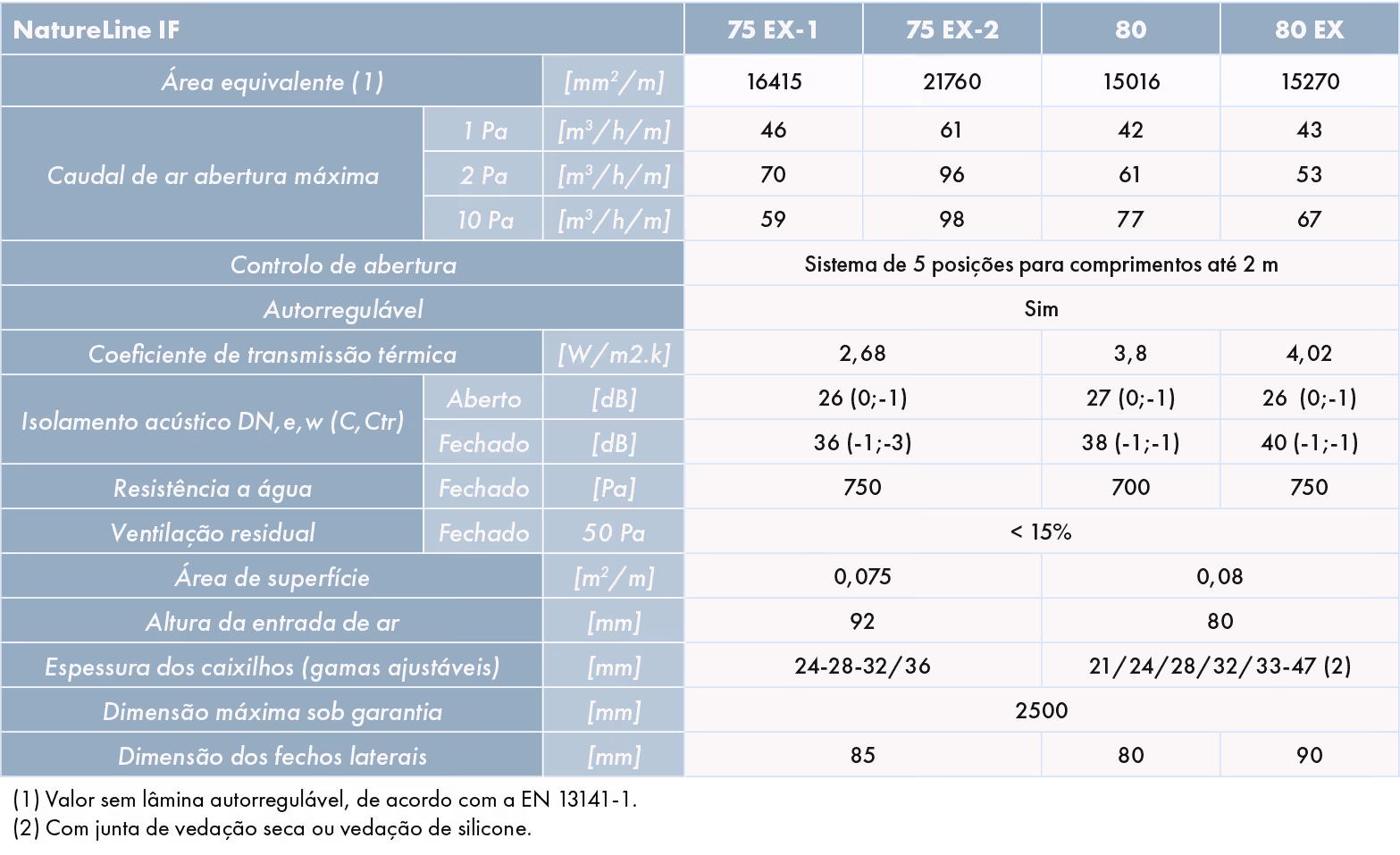

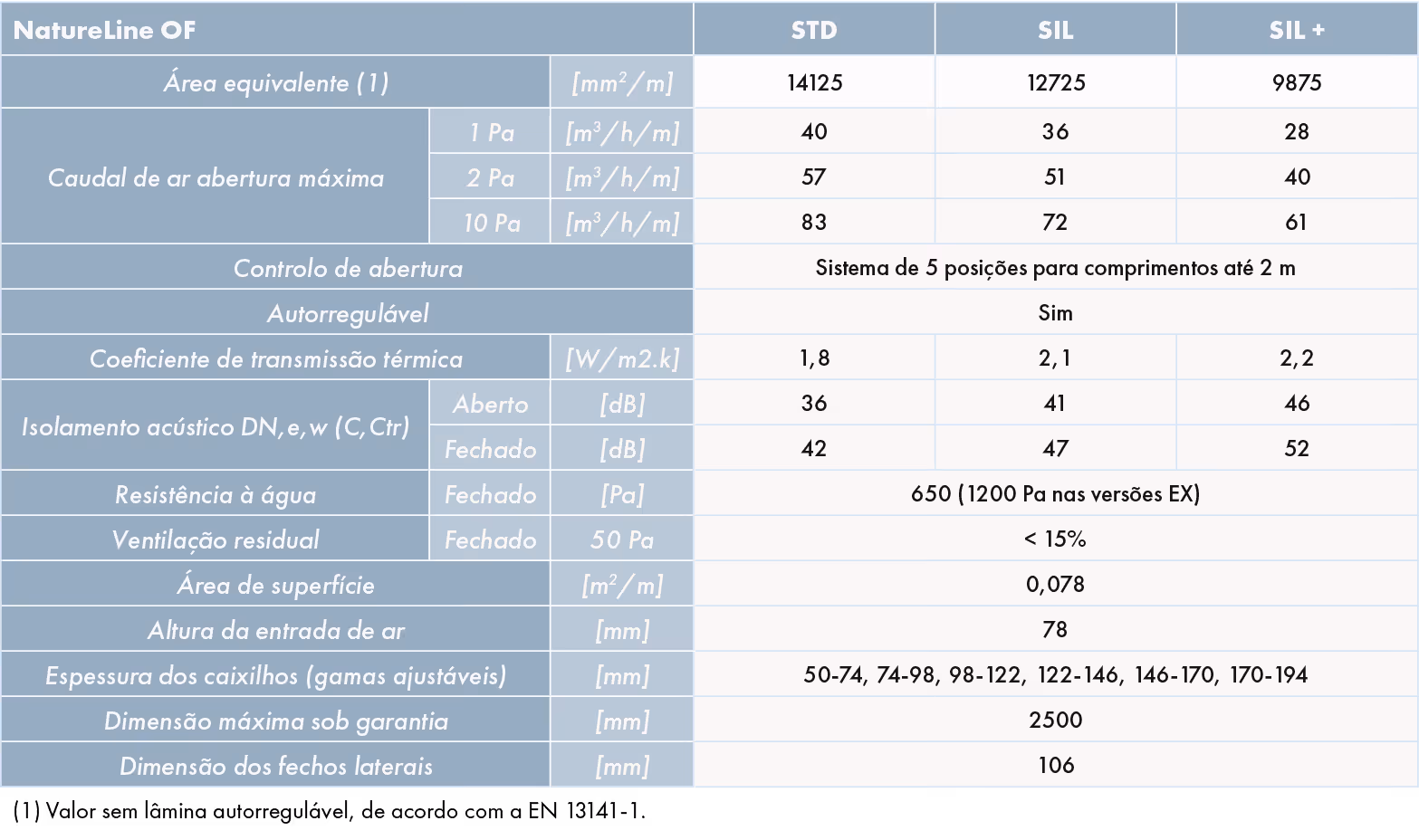

TABELAS DE SELEÇÃO PARA NATURELINE

‍

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALAÇÃO

DETALHES DE INSTALAÇÃO

Modelos IF

Passo 1: Corte do perfil de vedação de borracha (tipicamente largura do vidro visível).
Passo 2: Colocação centrada do perfil de vedação.
Passo 3: Encaixar a entrada de ar no vidro, de forma centrada.

Passo 4: O conjunto é colocado no interior da estrutura. Primeiro a parte inferior, rodando até à correta posição.
Passo 5: Colocar os vedantes e fechar a estrutura.

‍

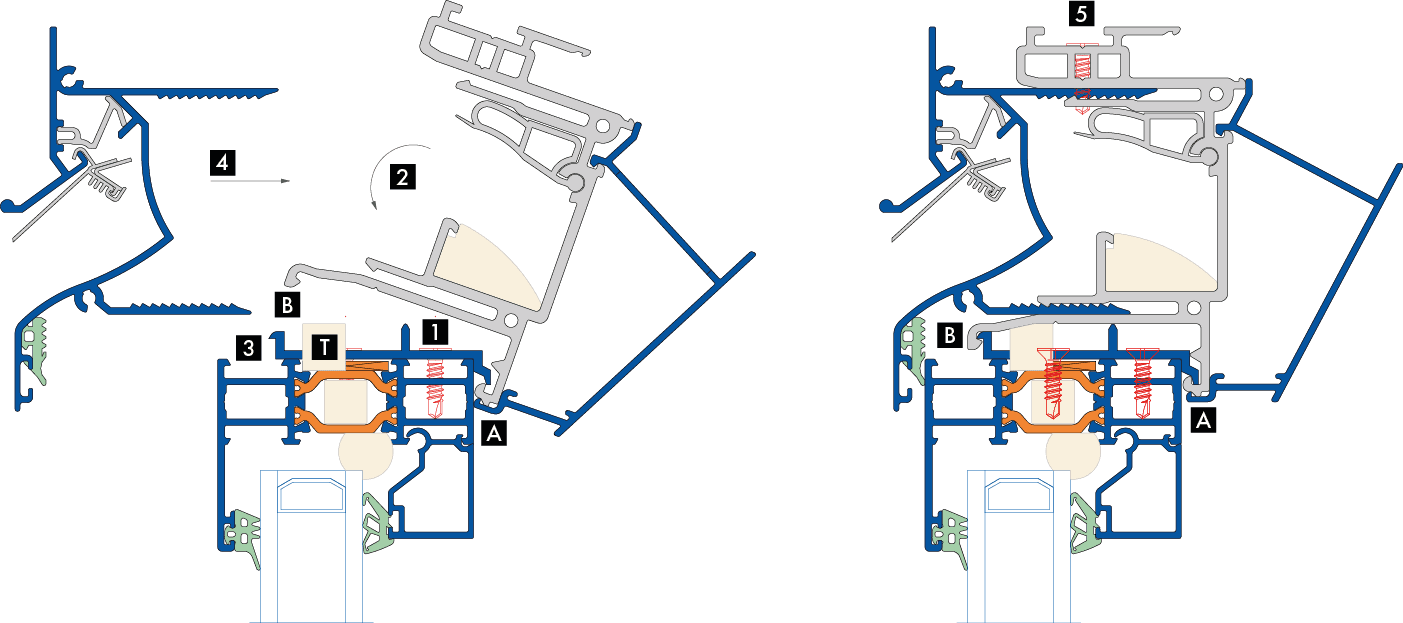

Modelos OF

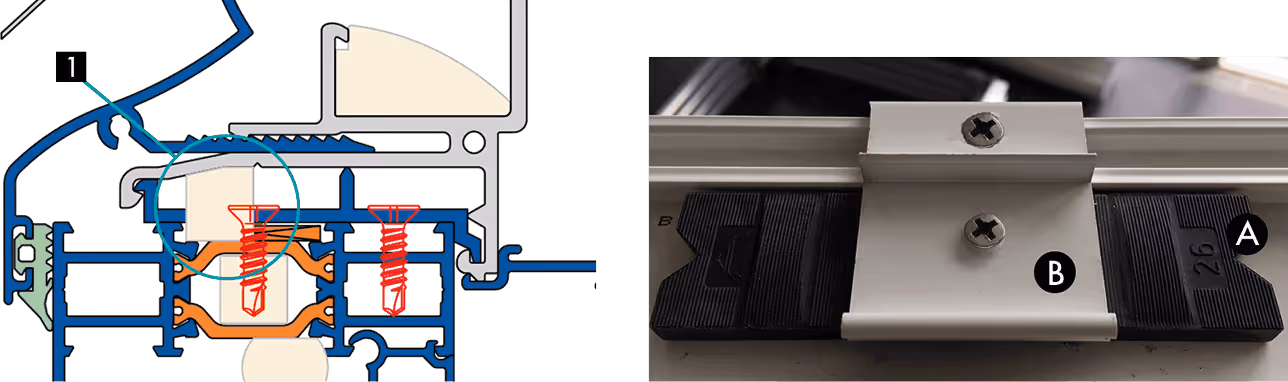

1 – Instalação da ponte de fixação

‍

‍

2 – Fixação por compressão do módulo exterior e interior

‍

(1) Instalação da ponte de fixação; (2) Rotação do perfil interior sobre a ranhura (A) da ponte de fixação;
(3) Encaixar na ponte de fixação (B); (4) Encaixe do perfil exterior;
(5) União do perfil interior e exterior, por parafuso autorroscante.
