NatureLine
gama de entradas de aire lineales autorregulables para una ventilación natural e integrada o para su aplicación en marcos
líne nature nature line
Este es un texto dentro de un bloque div.
Ventajas
Autoajustable y con 5 posiciones de apertura.
Mosquitera extraíble para su limpieza.
Resistente al agua hasta 1200 Pa.
Opción de reducción de ruido de hasta 41 dB.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Hay 2 modelos disponibles, cada uno con 3 variantes y opciones respectivas.
DESIGNACIÓN
APLICACIÓN/USO
- Entradas de aire para aplicación integrada en un sistema de armazón para la ventilación natural de edificios.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura en aluminio.
- Cuchilla autoajustable.
- Sistema de ajuste de caudal, con 5 posiciones.
OPCIONES
- Protección EX adicional para lugares más expuestos (áreas montañosas o costeras).
- RAL de tu elección (es posible utilizar diferentes tipos de pintura RAL para interiores y exteriores).
EMBALAJE
- Se venden individualmente, cortados a medida o en varilla para que los fabricantes de marcos los corten y preparen.
DIMENSIONES
DIMENSIONES
NatureLine IF 75 EX (perforaciones -1 y -2)
(4) Caucho de sellado de estructura/vidrio; (5) Adaptable a diferentes tipos de estructura.
Dimensiones en mm.
Natureline IF 80 y Natureline IF 80 L
(4) Caucho de sellado de estructura/vidrio; (5) Adaptable a diferentes tipos de estructura.
Dimensiones en mm.
Natureline IF 80 EX y Natureline IF 80 L EX
(4) Caucho de sellado de estructura/vidrio; (5) Adaptable a diferentes tipos de estructura.
Dimensiones en mm.
Natureline OF STD
(4) Caucho de sellado entre estructuras; (5) ranura europea 14/18; (6) perfil de fijación;
(7) Protección adicional para los modelos EX; (8) Rotura del puente térmico.
Dimensiones en mm.
Natureline OF SIL
(4) Caucho de sellado entre estructuras; (5) ranura europea 14/18; (6) perfil de fijación;
(7) Protección adicional para los modelos EX; (8) Rotura del puente térmico.
Dimensiones en mm.
Natureline DE SIL+
(4) Caucho de sellado entre estructuras; (5) ranura europea 14/18; (6) perfil de fijación;
(7) Protección adicional para los modelos EX; (8) Rotura del puente térmico.
Dimensiones en mm.
NatureLine OF (protección EX de varios modelos)
(2) Cuchilla para ajustar el flujo; (3) Cuchilla autoajustable;
(4) Sellar caucho entre estructuras;
(5) ranura europea 14/18; (6) Perfil de fijación;
(7) Protección adicional para los modelos EX; (8) Rotura del puente térmico.
Dimensiones en mm.
SELECCIÓN

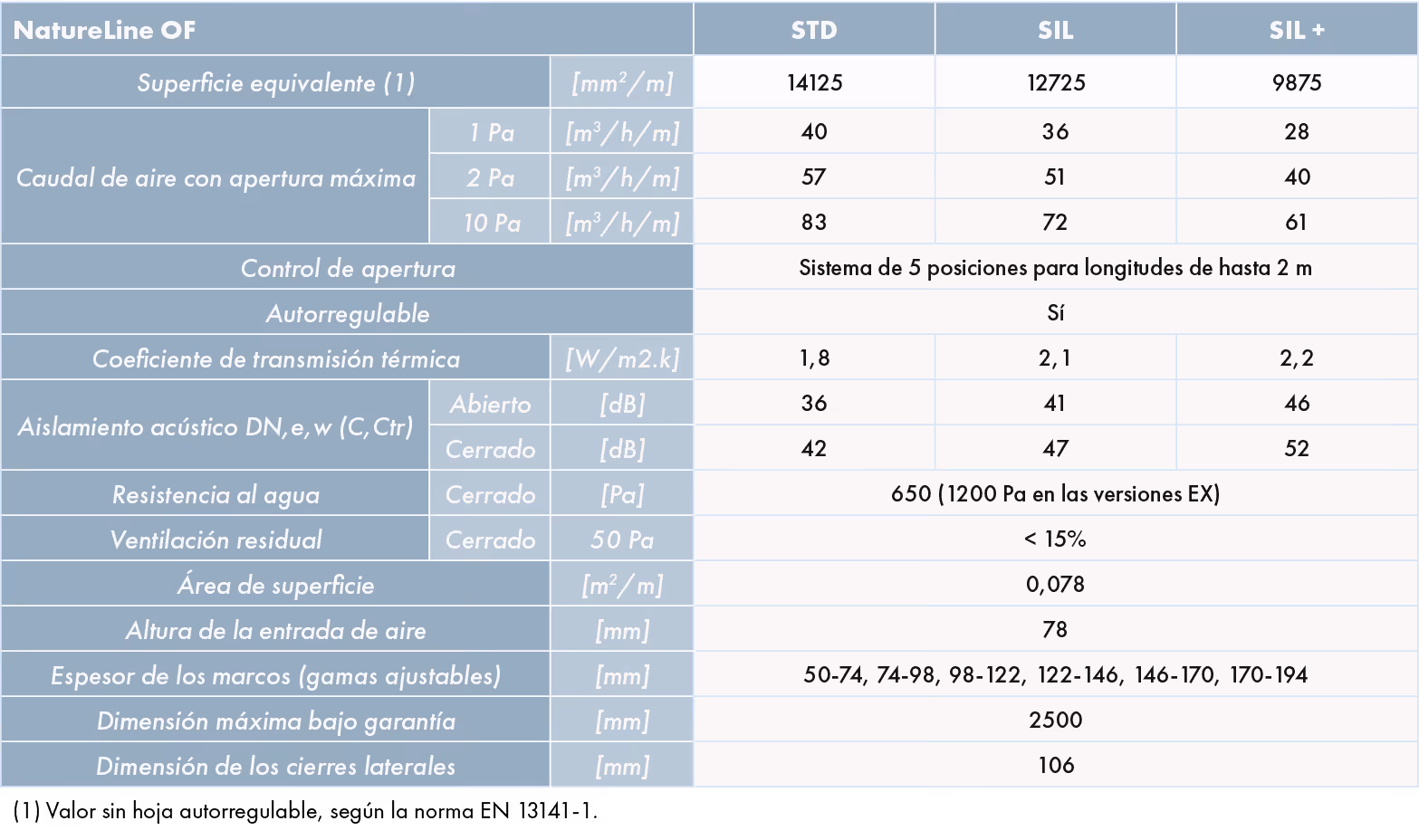

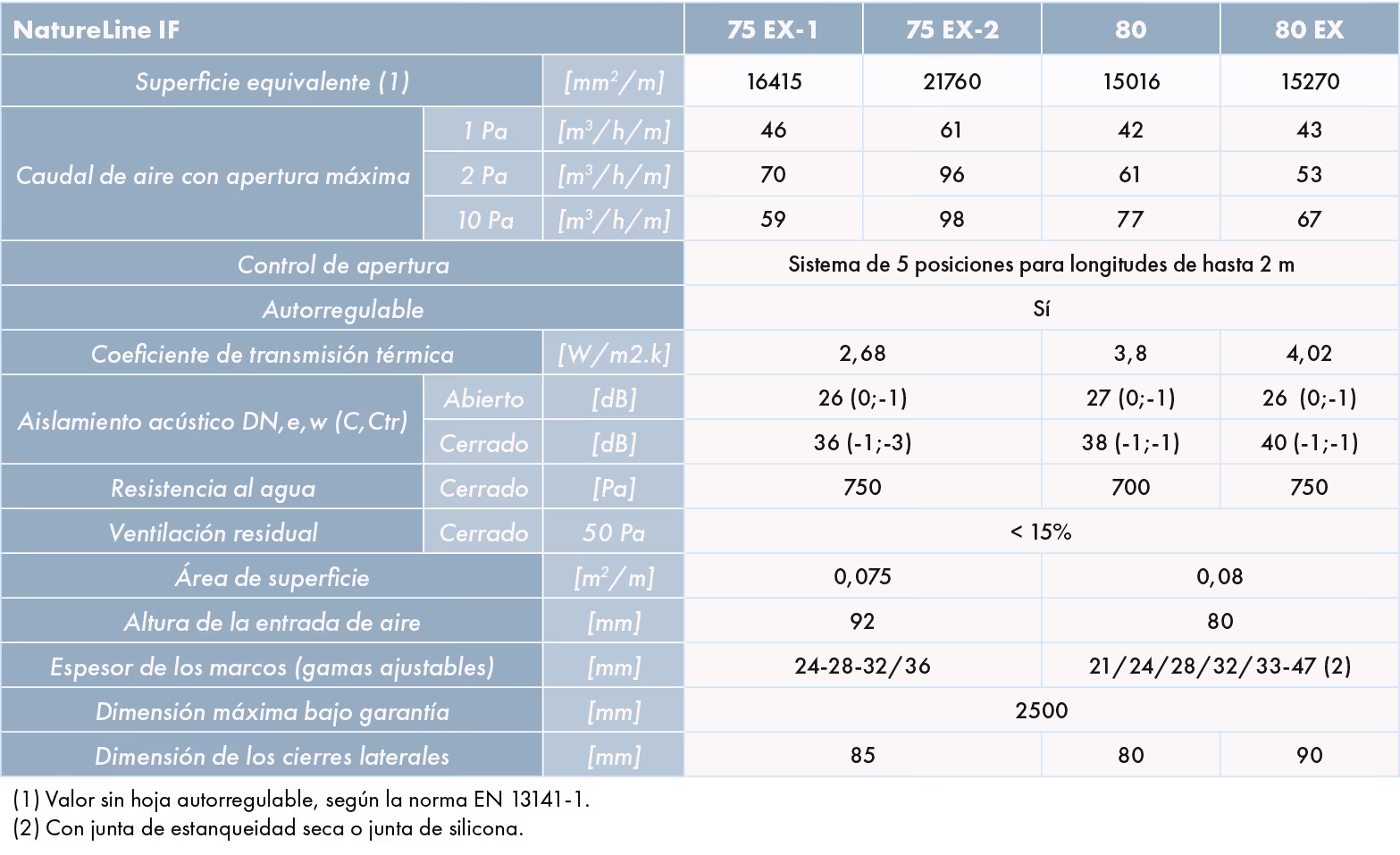

TABLAS DE SELECCIÓN PARA NATURELINE
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
DETALLES DE INSTALACIÓN
Modelos IF
Paso 2: Colocación centrada del perfil de la cerca.
Paso 3: Coloque la entrada de aire en el cristal, centrada.
Paso 5: Coloque los sellos y cierre la estructura.
Modelos OF
1 — Instalación del puente de fijación
2 — Fijación por compresión del módulo exterior e interior
(3) Encajar en el puente de fijación (B); (4) Ajustar el perfil exterior;
(5) Conexión del perfil interior y exterior, mediante tornillo autorroscante.
