Mooréa® Statique

hotte estática (apenas extração)

This is some text inside of a div block.
No items found.
No items found.

Vantagens

Acabamento em inox escovado de espessura 8/10e (EN 1430).
Estrutura reforçada para garantir uma elevada resistência, sem qualquer vestígio de soldadura nas faces visíveis da hotte.
Viseira disponível em 2 alturas: 250 ou 400 mm para projetos que exijam atravancamentos reduzidos.
Seleção variada de acessórios: iluminação, registos, em diferentes combinações entre si.
Construção sob medida e personalizações possíveis.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Dimensões:

  • Viseira de 250 ou 400 mm.
  • Comprimento de 1000 até 6000 mm: módulo monobloco de 1000
    até 3000 mm.
  • Todos os comprimentos superiores a 3000 mm serão realizados pela assemblagem de dois módulos.

Hotte parietal:

  • Profundidade: 900, 1100, 1300 e 1500 mm.

Hotte central:

  • Profundidade: 1800, 2200, 2600 e 3000 mm.
  • Composta pela assemblagem de 2 módulos.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
  • Extração de calor, captação, cantonamento e filtragem de poluentes em cozinhas profissionais.
  • Concebida para cozinhas de dimensão e funcionamento médios.
  • Restauração comercial ou coletiva.

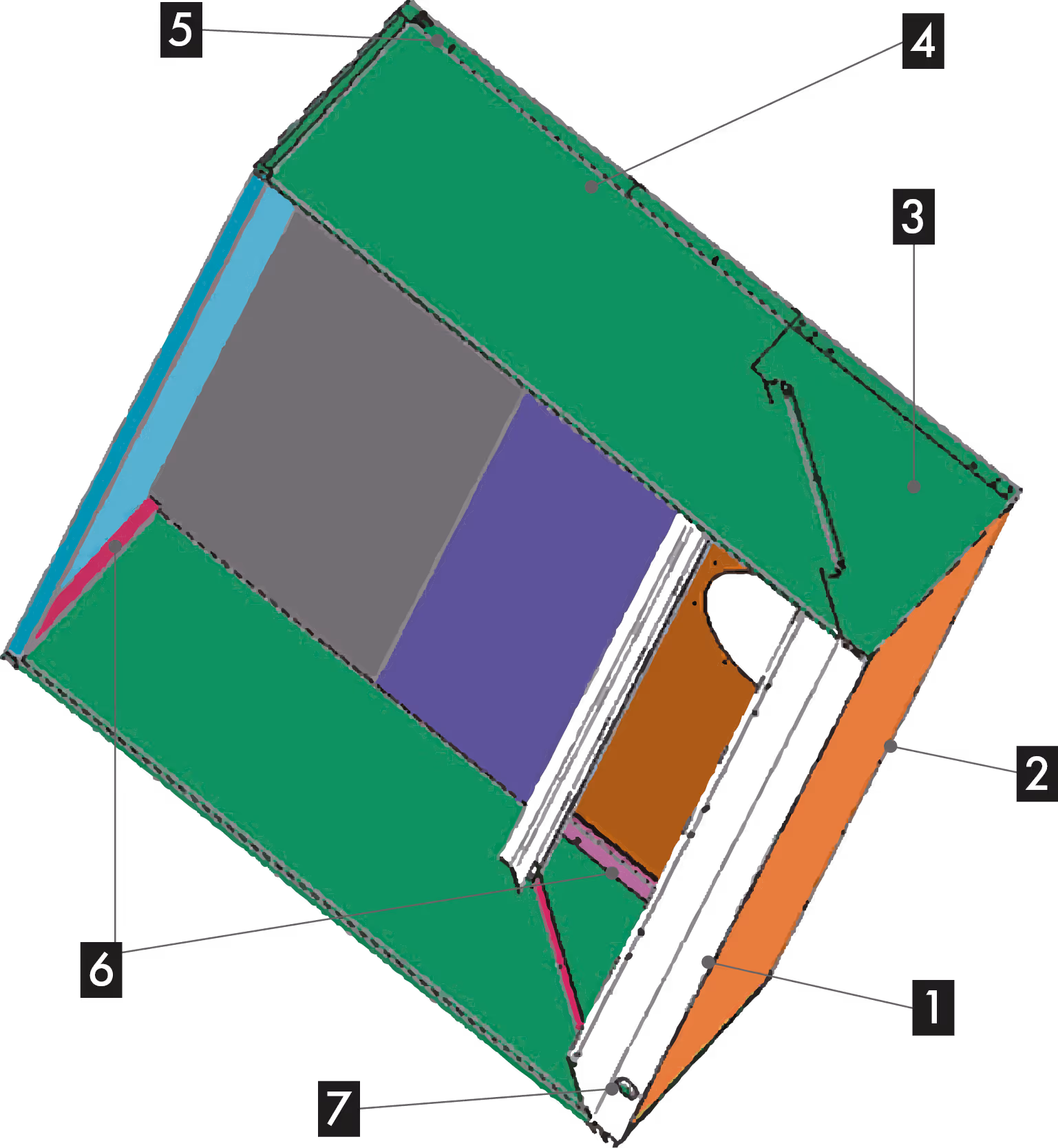

CONSTRUÇÃO / COMPOSIÇÃO

Seleção rápida da hotte mais adequada:

  • Em função da dimensão do plano de confeção, em mm.
OPÇÕES

Acessórios:

Iluminação:
  • LED encastrada, resistente a alta temperatura, IP 65 (classificação 400º C / 90 minutos).
  • Tubular T5 encastrada, de baixo consumo, IP 54.
  • Virolas para ligação a conduta.
  • Registos de regulação do caudal (montados ou não montados).
  • Integração do Pyrosafe® Pro: sistema automático de deteção e extinção de incêndios em cozinhas.

Opções:

  • Viseira com 500 mm de altura (gama Atria®).
  • Hotte totalmente em aço inoxidável.
  • Chapa de prolongamento vertical entre a hotte e o teto.
  • Extração: abertura circular do pleno em posição central.
  • Dimensões por medida mediante pedido.
  • Adaptações possíveis: hotte em ângulo, passagem de viga transversal, longitudinal ou pilar.
  • Substituição de placa de obturação por filtro.
  • Customização da cor da hotte.
  • Recorte laser da viseira da hotte e retroiluminação.
ACONDICIONAMENTO
  • Vendido à unidade.
  • Fornecido em paletes de madeira, com embalagem otimizada contra choques durante o transporte.
  • As hottes centrais são fornecidas em 2 partes para instalação em obra.
  • As hottes com comprimento superior a 3000 mm são fornecidas em vários módulos para instalação em obra.
  • Proteção das chapas de aço inoxidável através de película de fácil remoção.

DIMENSÕES

ATRAVANCAMENTOS E PESOS

Peso em kg por metro linear



COMPOSIÇÃO STANDARD DA HOTTE

  • A hotte Mooréa® Statique foi concebida com a face inferior reduzida para otimização da zona de cantonamento, resultando numa maior eficiência desta solução. A sua construção é em inox escovado nas faces visíveis e em aço galvanizado nas faces superiores e posteriores, com estrutura reforçada através de vários reforços instalados, um deles ao longo da profundidade da hotte, outro ao nível das arestas das faces e, ainda, nas ligações interiores.
  • A nossa alargada gama de hottes é o resultado de múltiplos ensaios realizados no laboratório France Air, movidos sempre pelo objetivo de apresentar ao mercado soluções inovadoras de qualidade máxima comprovada.

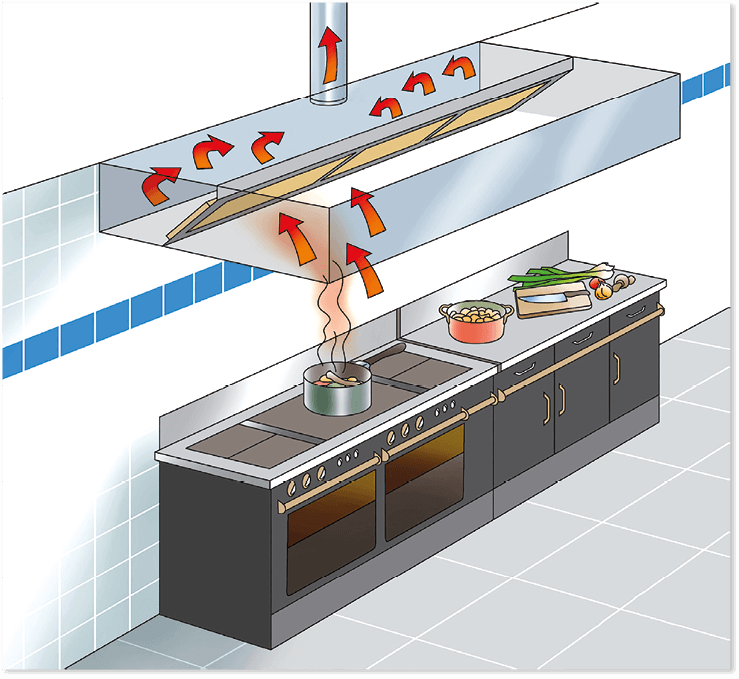

PRINCÍPIO DE FUNCIONAMENTO

  • Este é o método tradicional de captação de poluentes numa cozinha profissional.
  • Nesta configuração, o ventilador encontra-se instalado no exterior (hotte estática), mas também poderá estar montado no interior (à distância), na conduta ou diretamente no interior do pleno da hotte (hotte motorizada).
  • O sistema de compensação, neste tipo de funcionamento, deverá ser independente.
  • A principal vantagem deste conceito é o reduzido custo de investimento.

CURVA DE EFICIÊNCIA DO FILTRO DE CHOQUE

Entregue como standard com a hotte

Zona sombreada: caudal para filtragem otimizada.

SELEÇÃO

INSTALAÇÃO

ESQUEMA DE PONTOS DE SUSPENSÃO

Módulo de 1000 até 2000 mm

  • Virolas fornecidas como acessório.
Dimensões em mm.

Módulo de 2500 até 3000 mm

  • Virolas fornecidas como acessório.
Dimensões em mm.

ACESSÓRIOS

Remoção dos filtros

Acessório para remoção rápida de filtros.

Placas de obturação

Totalmente em aço inox.

Dimensões: 499 x 390 x 25 mm.

Peso: 1,4 kg.

Virola de ligação

Para ligação à rede de condutas, em placa, montada ou não montada.

Disponível nos Ø 315, 355, 400 mm (com ou sem abertura).

Registo de regulação

Registo retangular em aço galvanizado para regular o caudal da hotte, instalado sob uma calha no interior do pleno extração da hotte.

Entregue montado ou não montado.

Filtros de choque

Para substituição dos filtros entregues com o equipamento (standard).

Filtro totalmente em inox.

De limpeza fácil, com furação para evacuação das gorduras no comprimento dos filtros.

Eficiência de 95%.

Dimensões: 499 x 390 x 25 mm.

Peso: 1,8 kg.

Possibilidade de personalização dos filtros: pintados a RAL à escolha.

Painéis adicionais

Painéis disponíveis: lateral, posterior ou superior.

Em aço inox.

Hotte de canto

Hotte de canto com ângulo de 90º.

Outros ângulos ou ângulos exteriores: consulte-nos.

Prolongamento da hotte

Acessório de prolongamento em aço inox idêntico ao da hotte (AISI 304) para assegurar a harmonia estética.

Altura de 100 até 600 mm com passo de 100 mm; para outras alturas (até 1000 mm) consulte-nos.

Construção personalizada

Comprimento sob medida:
consulte-nos.

Adaptação para a passagem de vigas ou pilares.

Esquema e dimensões a definir no momento da encomenda.

Passagem de viga transversal

L / H / P: a especificar
(H ou P: no máximo 150 mm).

Passagem de viga longitudinal

L / H / P: a especificar
(H ou P: no máximo 150 mm).

Passagem de pilar

L / H / P: a especificar
(H ou P: no máximo 150 mm).
Ligação à rede de condutas para gama Mooréa®

Coletor de extração central parte posterior

Altura H: 400 mm – Largura L: 400 mm

Coletor de extração simples

Altura H: 300 mm – Largura L: 425 mm

Coletor de extração duplo

Altura H: 300 mm – Largura L: 960 mm

Outras personalizações

Customização da cor da hotte.

Recorte laser da viseira da hotte e retroiluminação.

Luminárias

Tubular T5 encastrada

Evita o desenvolvimento de germes e a retenção de gordura.
Fixação e manutenção simples, limpeza facilitada.
Lâmpada fluorescente tubular T5 de baixo consumo, IP 54.
Vidro em policarbonato translúcido.
Ligação 230 V ~ 50/60 Hz.

Dimensões:

LED encastrada

Iluminação LED, IP 65, com resistência a altas temperaturas: classificação 400º C / 90 minutos.
Solução encastrada que evita as zonas de colmatação e facilita a limpeza.
Excelente repartição da iluminação por todo o comprimento da hotte.
Ligação em 230 V ~ 50/60 Hz.

Tipo e quantidade de luminárias (acessórios):
