Modulys® TA Compo® CFL

unidade bidirecional modular para teto falso

No items found.
Ficha de Produto Versão PDF

Vantagens

Redução dos consumos: motores EC.
Baixo nível de ruido radiado (painéis de 50 mm).
Versão com recuperador de contra fluxos.
Acessos amplos inferiores.
Altura reduzida.

Gama

2 versões:

  • Unidade de ventilação unidirecional (insuflação ou extração).
  • Unidade de ventilação bidirecional de duplo fluxo com recuperador de contra fluxos (CFL 95).

4 modelos:

  • 10, 15, 22 e 32.

Caudais:

  • De 200 até 3500 m³/h.

Designação

Aplicação / Utilização

  • Unidade de insuflação e tratamento de ar novo para instalação em teto falso.

Construção / Composição

Construção:

  • Compacta com perfis em aço galvanizado de elevada rigidez.
  • Acesso para manutenção pelo inferior através de portas do tipo alçapão que permitem um acesso amplo para manutenção.
  • Conforme VDI 6022.
  • Elementos de fixação ao teto fornecidos como standard.

Envolvente:

  • Painel em aço galvanizado com isolamento em lã de rocha classe A1, não combustível conforme DIN 4102.
  • Painéis laterais com 50 mm de espessura e painéis superiores e inferiores com 30 mm de espessura.

Ventiladores:

  • Do tipo EC, diretamente acoplado, baixo consumo.
  • Variação de velocidade integrada de 10 – 100%.
  • Eletrónica de proteção integrada.
  • Caixa de ligações no painel exterior da unidade.

Filtros:

  • Um nível de filtragem por módulo.
  • Filtros M5 ou F7 de elevada área de filtragem.
  • Pressóstato montado de fábrica.

Recuperador:

  • Do tipo contra fluxo com elevada eficiência de recuperação, até 90%, com baixa perda de carga.
  • Construção alumínio com elevada resistência à corrosão.
  • Tabuleiro de condensados em aço inox, com ligação 1 1/4‘’.
  • Facilmente removível para manutenção.
  • Bypass para free cooling integrado.

Secções opcionais

Secção de aquecimento:
  • Integrada no modelo CFL ou secção adicional no modelo CFL 95.
  • Bateria Co/Al removível lateralmente para manutenção.
Secção de arrefecimento:
  • Secção adicional para ambos os modelos.
  • Possibilidade de bateria a água fria ou DX.
  • Secção com possibilidade de integrar um nível de filtragem M5, F7 ou F9.
  • Bateria Co/Al removível lateralmente para manutenção.
  • Elementos de fixação ao teto fornecidos como standard.
  • Acesso inferior para inspeção.
Secção de atenuação acústica:
  • Secção adicional para ambos os modelos.
  • Septos em lã mineral com estrutura em aço galvanizado, com proteção anti desagregação.
  • Secção com possibilidade de integrar um nível de filtragem M5, F7 ou F9.
  • Elementos de fixação ao teto fornecidos como standard.
  • Acesso inferior para inspeção.
Secção de mistura:
  • Duas ou três vias equipado com registos de caudal motorizáveis classe 1 ou 2 .
  • Secção com possibilidade de integrar um nível de filtragem M5, F7 ou F9.
  • Elementos de fixação ao teto fornecidos como standard.
  • Acesso inferior para inspeção.
Módulo de filtragem adicional:
  • Secção com possibilidade de integrar um nível de filtragem M5, F7 ou F9.
  • Elementos de fixação ao teto fornecidos como standard.
  • Acesso inferior para inspeção.

Opções

Acondicionamento

  • Vendido à unidade.

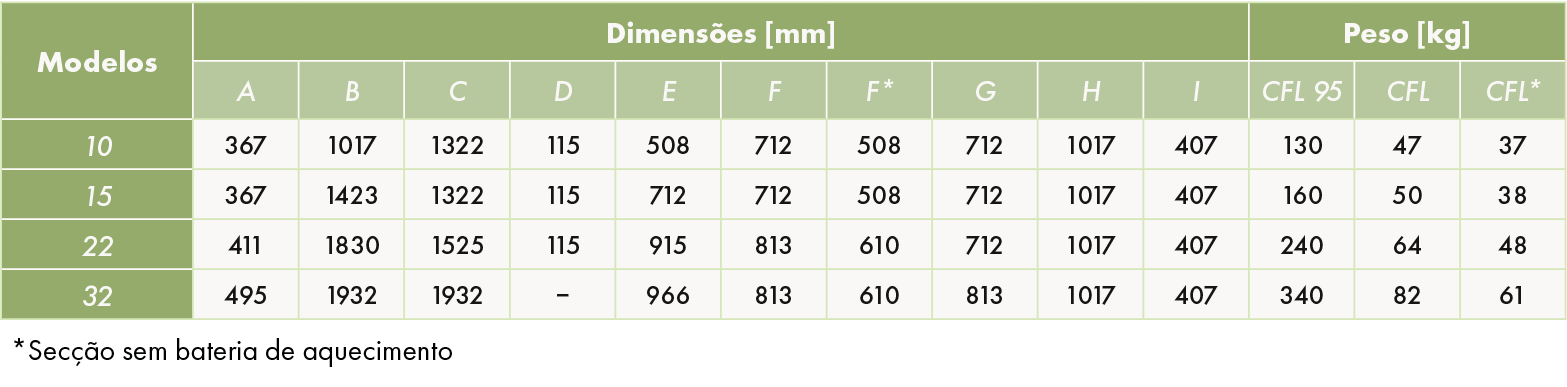

ATRAVANCAMENTOS (VISTA EM PLANTA)

CFL 95:

Unidade com recuperação

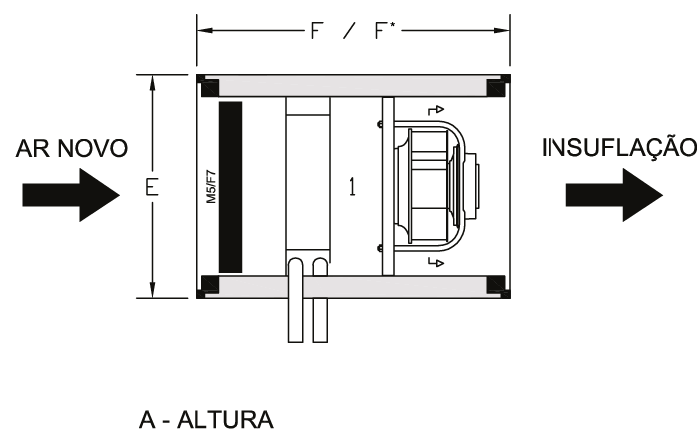

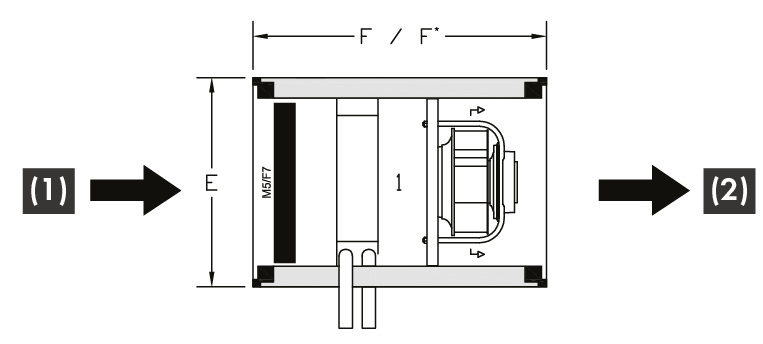

CFL:

Unidade de insuflação

Acessórios:

Módulo de arrefecimento

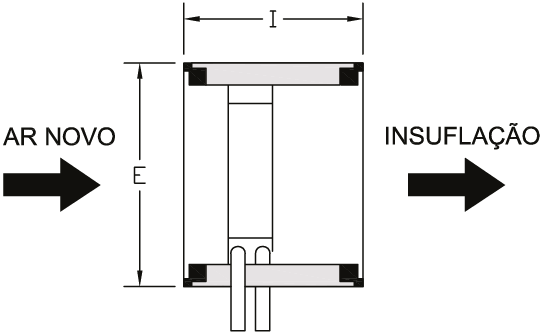

Módulo de aquecimento

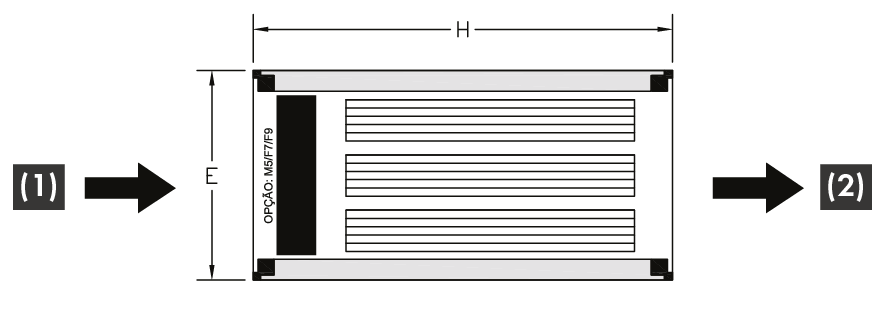

Módulo de atenuação

ALIMENTAÇÃO ELÉTRICA

SELEÇÃO DA MODULYS® TA COMPO® CFL

  • A pré-seleção poderá ser feita através das curvas seguintes.
  • As unidades Modulys® TA Compo® CFL têm um software de seleção próprio, que permite efetuar seleções especificas às necessidades do seu projeto, fornecendo uma ficha técnica com todas as informações relevantes. Por favor, entre em contato com a nossa equipa de estudos e seleções.

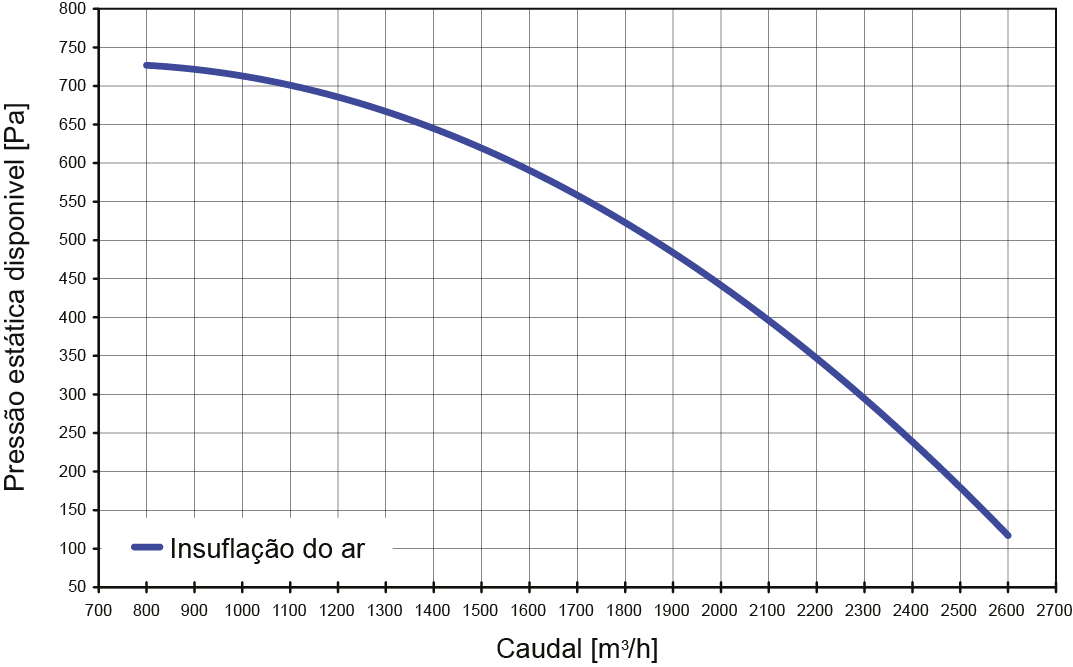

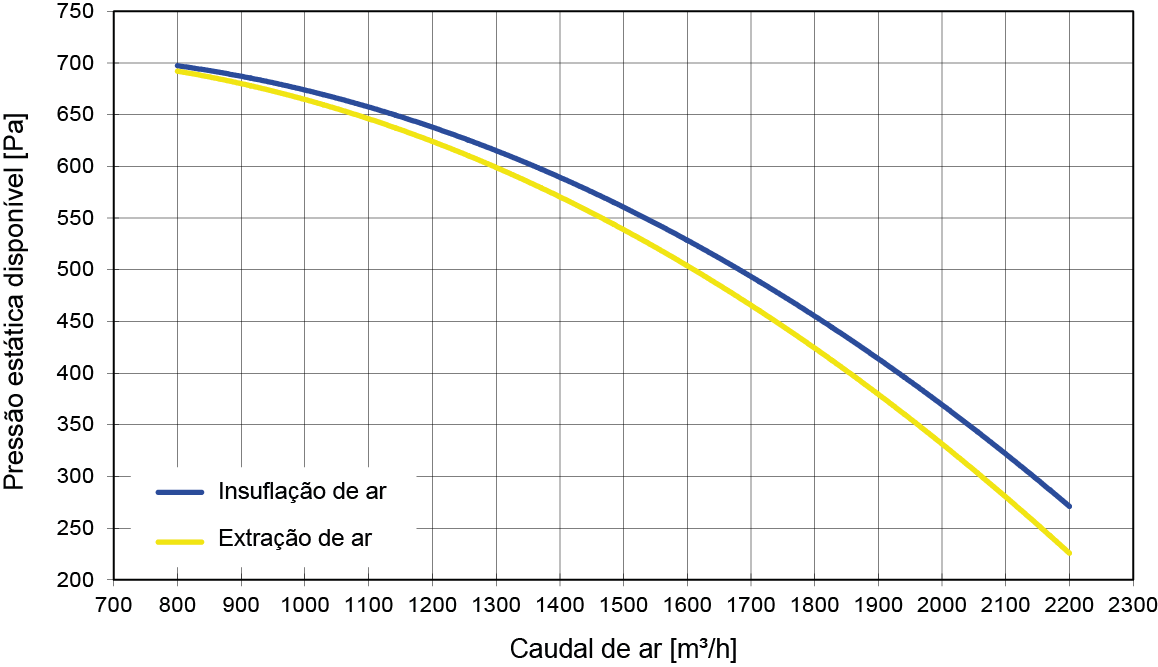

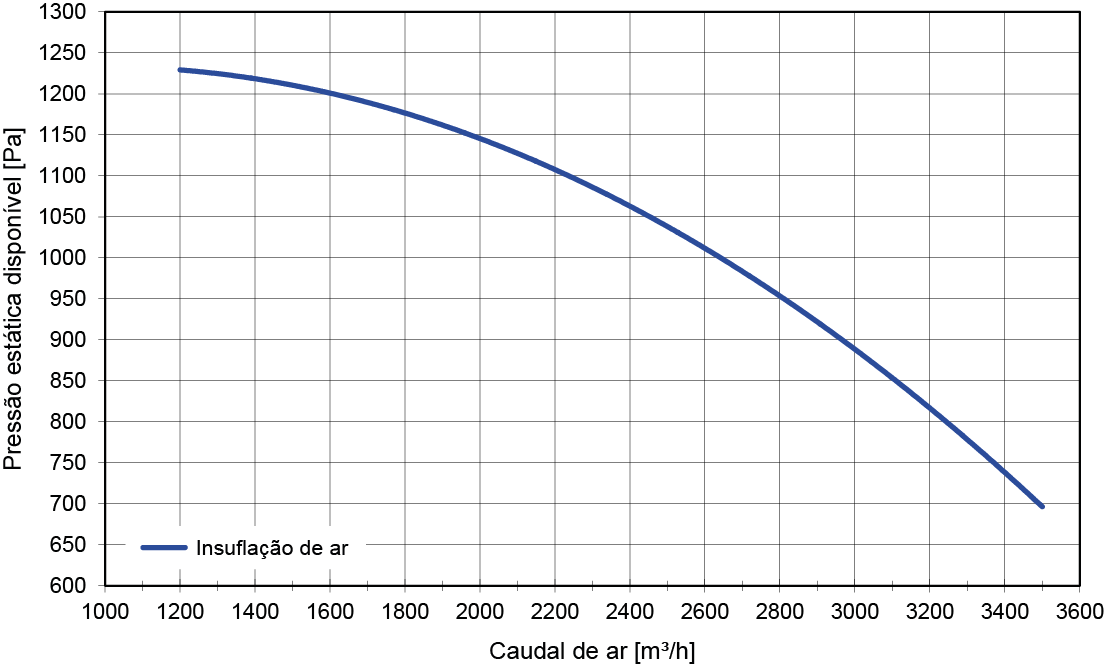

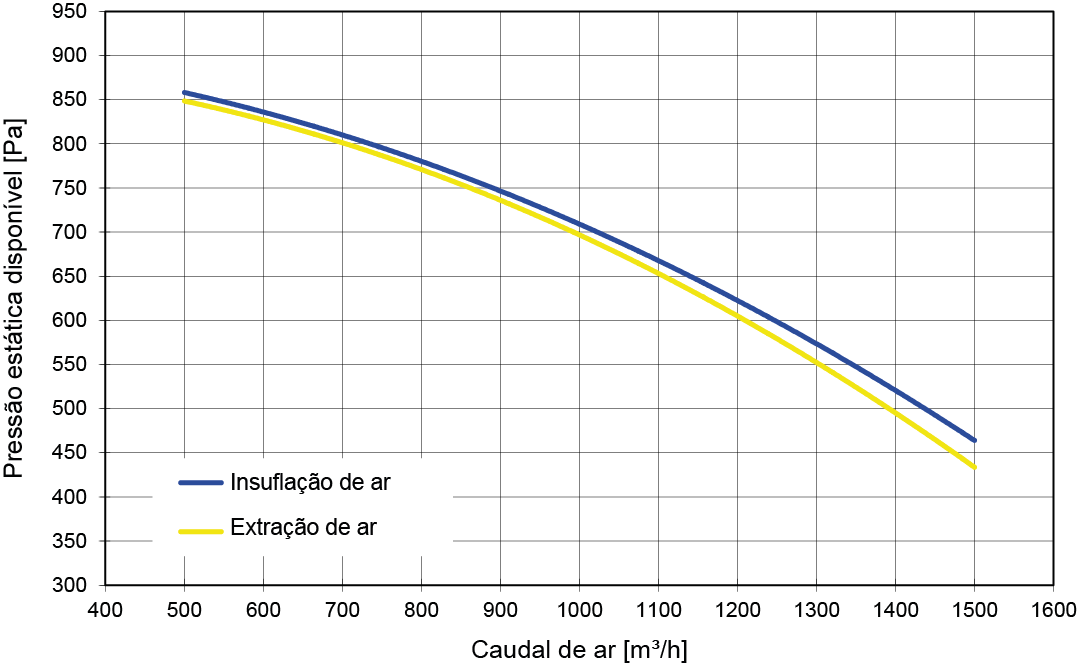

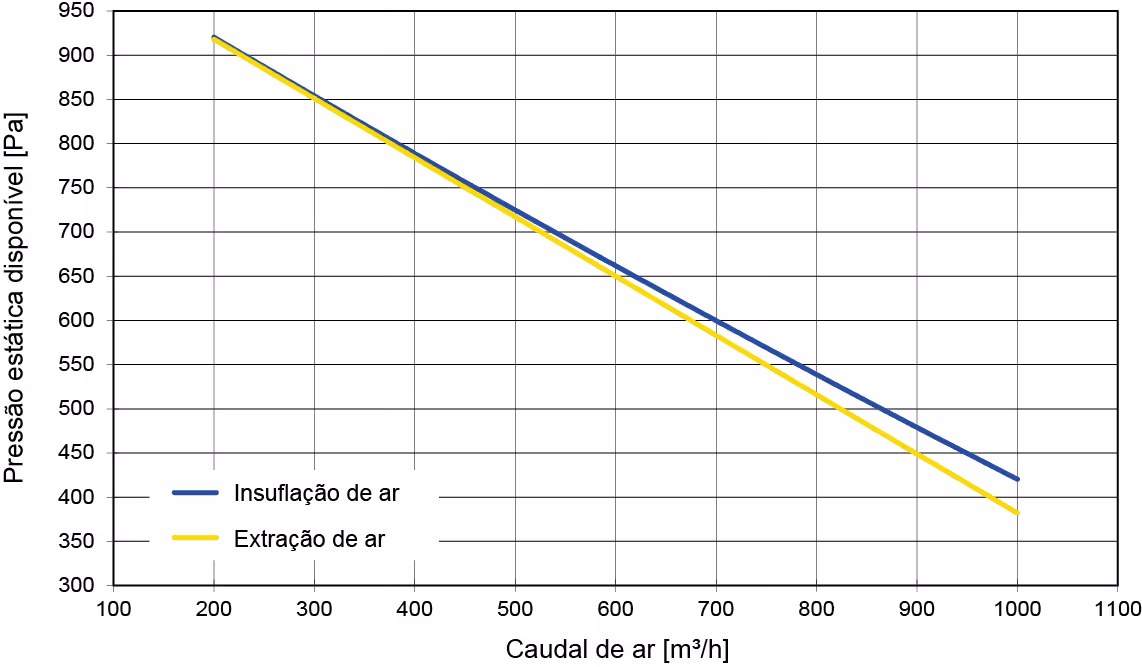

CURVAS DE SELEÇÃO

Modelo 95 10

Modelo 95 15

Modelo 95 22

Modelo 95 32

Modelo 10

Modelo 15

Modelo 22

Modelo 32

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
