Modul'Air EC
caixa de ventilação de painéis duplos modulares
Vantagens
Excelente acabamento.
Dimensões compactas.
Possibilidade de instalação no exterior.
Acessibilidade ao ventilador.
DESCRIÇÃO TÉCNICA
GAMA
- Gama composta por 8 modelos, disponíveis com ligação circular do diâmetro 250 até 550 mm, para caudais até 17720 m³/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Concebidas para instalação em condutas.
- Extração e insuflação de ar limpo.
- Renovações de ar em espaços de pequenas dimensões.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Chapa em aço galvanizado.
- Painéis de revestimento duplo, com isolamento de 30 mm de espessura, desmontáveis e intermutáveis.
Ventilador:
- Ventilador centrífugo, de simples aspiração, com turbina de pás recuadas equilibrada, estática e dinamicamente.
Motorização:
- Motor EC integrado (comutação eletrónica) de elevado rendimento e baixo consumo, monofásico ou trifásico, de rotor externo diretamente acoplado, comando por sinal 0-10 Vcc.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

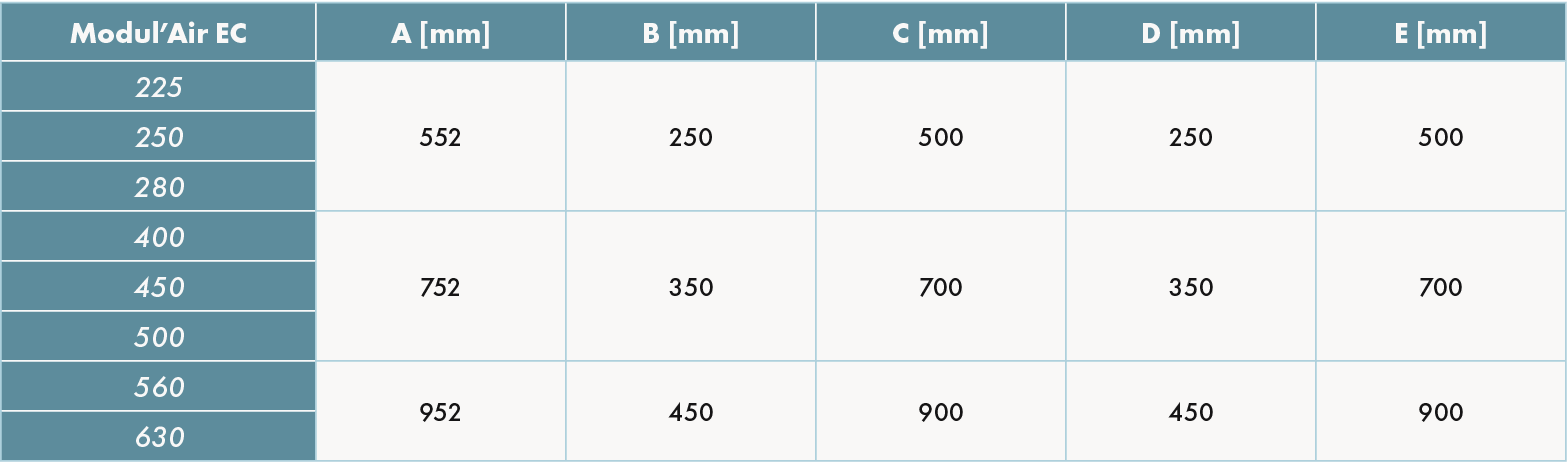

ATRAVANCAMENTOS E PESOS

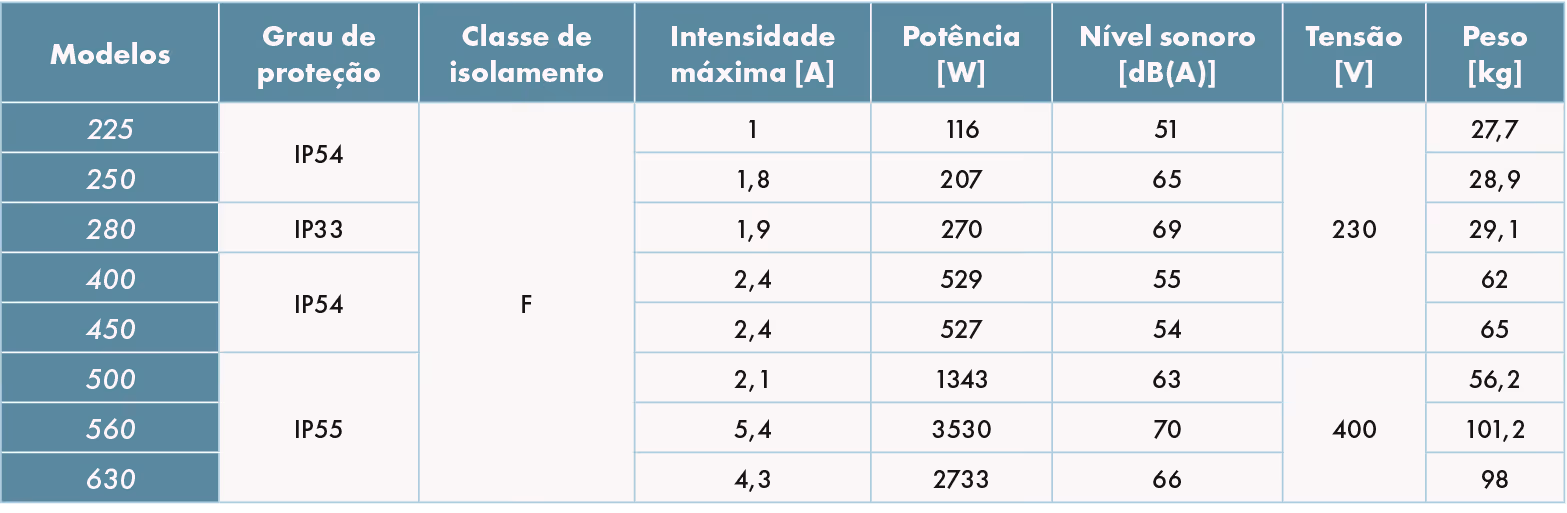

CARACTERÍSTICAS TÉCNICAS
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 225
Modelo 250
Modelo 280
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
INSTALAÇÃO
ACESSÓRIOS
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Seleção de toda a gama de acessórios no documento de tarifas.
