Vantagens
VANTAGENS MAÉVA® SR:
- Dimensões reduzidas: altura de 309 mm.
- 3 velocidades de ventilação.
- Grelha Maéva® One, de efeito Coanda e uma direção, montada de origem.
VANTAGENS MAÉVA® COM REGULAÇÃO:
- Regulação integrada.
- Funcionamento mestre/escravo: Maéva® ME.
- Comunicação GTC em ModBus: Maéva® MB.
- Opção: kit válvula montado de origem.
Gama
- 3 dimensões disponíveis: 600 x 600, 900 x 600 e 1200 x 600 mm.
- Potência de arrefecimento de 0,6 até 3,25 kW.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica, 4 tubos.
- 1 grelha, Maéva® One, montada de origem.
Designação
Aplicação / Utilização
- Climatização de espaços do setor terciário: centros comerciais, escritórios, hotéis, entre outros.
Construção / Composição
Caixa:
- Estrutura de aço galvanizado de 1 mm.
- Isolamento interno (6 mm) de poliolefina (M1).
- Picagem de ar novo possível.
Bateria a água gelada:
- Tubos em cobre, ligação 1/2" fêmea.
- Alhetas em alumínio fixadas mecanicamente.
- Tabuleiro de condensados em ABS galvanizado isolado.
- Tabuleiro de condensados auxiliar para válvula de regulação.
Bateria elétrica:
- Serpentina elétrica com alhetas, equipada com um termóstato de segurança com rearme automático e com um termóstato manual.
- Potência: 350 W para dimensão 600 x 600 mm.
- 1150 W para dimensão 900 x 600 mm.
- 1400 W para dimensão 1200 x 600 mm.
Ventilador:
- 1 ou 2 ventiladores centrífugos consoante os modelos, equilibrados estática
e dinamicamente. - Acoplamento direto através de motor de 6 velocidades.
- Motor classe B, IP 20.
Bomba de condensados (apenas para versões reguladas):
- Bomba equipada com sistema anti transbordo.
- Altura de elevação total: 4 m.
Opções
Acondicionamento
- Vendido à unidade.
GRELHA STANDARD
Maéva® One (insuflação/retorno)
- Grelha em aço pintado a branco RAL 9003, do tipo linear.
- Retorno porta-filtro em chapa perforada, equipada com sistema de abertura em conformidade às normas de segurança.
- Insuflação através de difusores lineares em alumínio.
- Filtro de malha em alvéolos, lavável (incluído); remoção possível a partir dos dois lados da grelha.

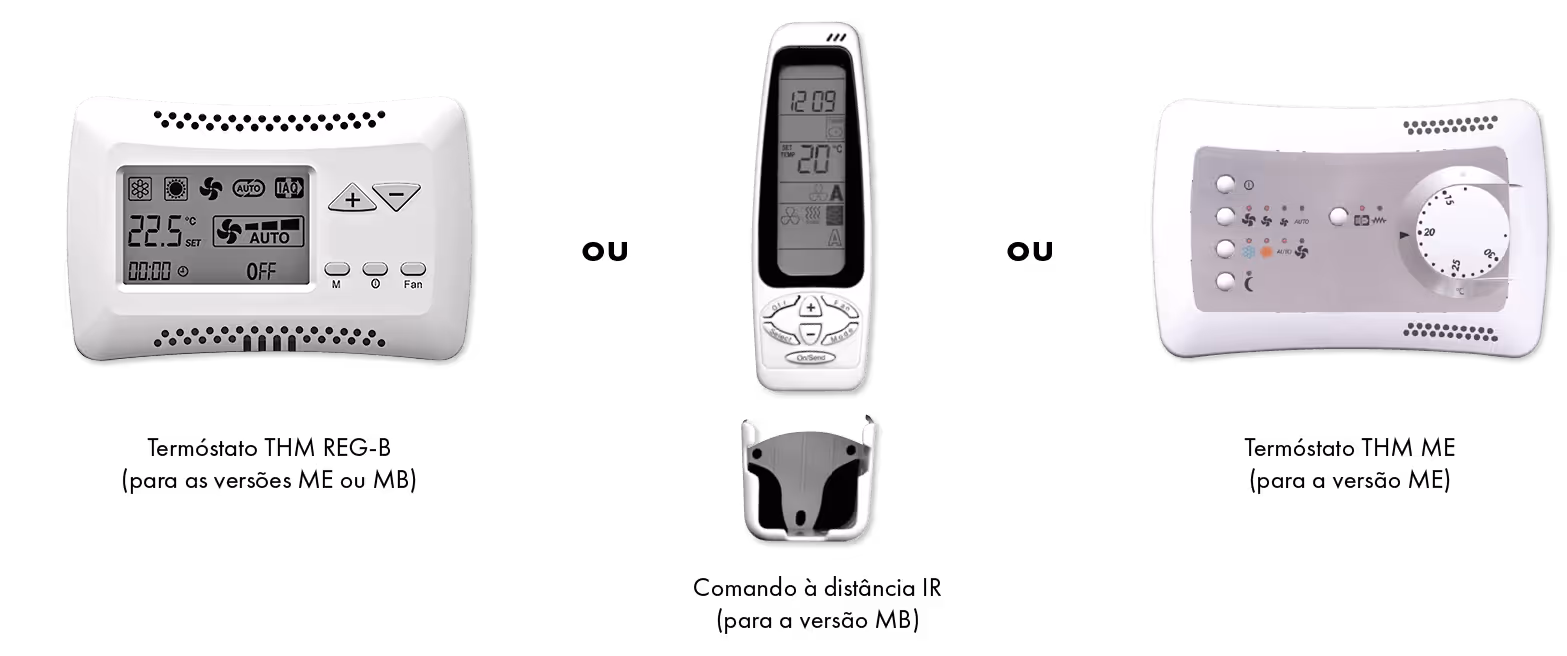

REGULAÇÃO
Funções:
- 4 modos de funcionamento (ventilação, arrefecimento, aquecimento
e automático). - Programação da temperatura pretendida.
- Programação da velocidade do ventilador.
- On/Off por contacto auxiliar (relógio, contacto janela, etc.).
- Programação diária (On/Off) com THM-REG-B.
- Controlo da válvula de água TOR.
- Comutação manual Verão/Inverno.
- Em 4T, possibilidade de uma comutação automática Verão/Inverno com zona neutra de + 2º C.
- Em 2T, possibilidade de uma comutação automática Verão/Inverno com uma sonda T2 (acessório).
- Funcionamento mestre/escravo até 20 unidades
(10 unidades para a versão ME). - Comando com GTC em ModBus RS 485 (apenas versão MB).
- Controlo da cassete.
Opções:

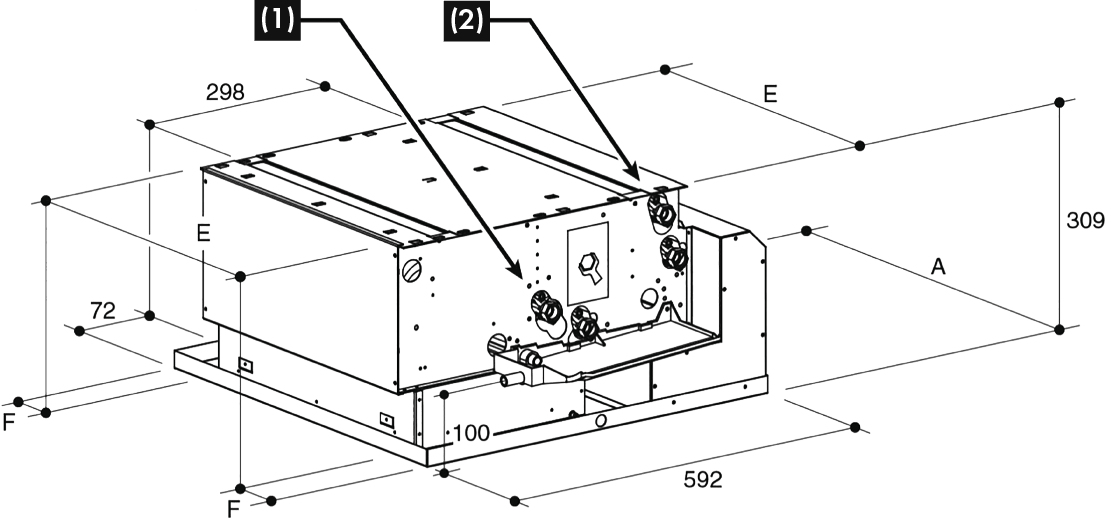

ATRAVANCAMENTOS E PESOS: CASSETE

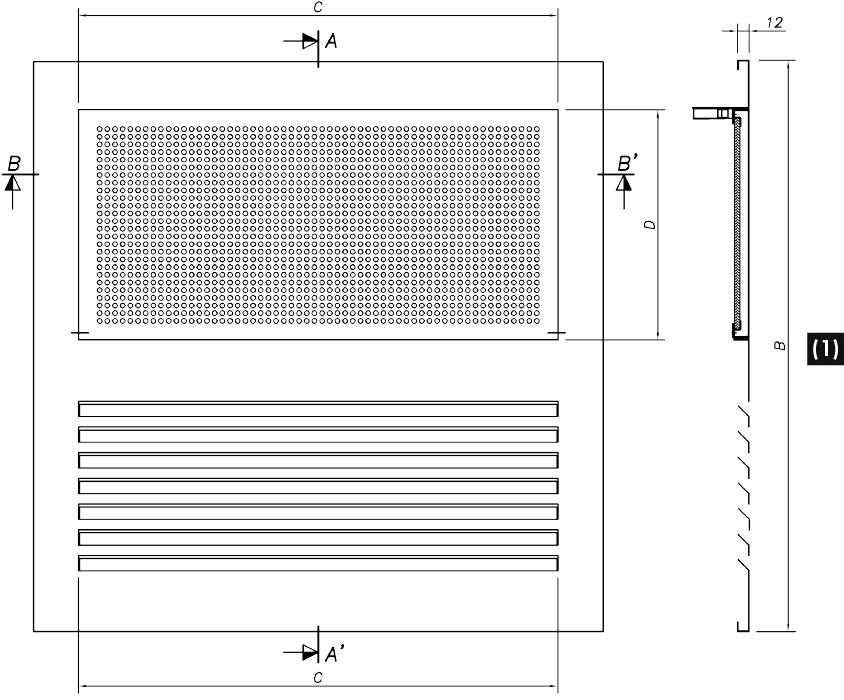

ATRAVANCAMENTOS: GRELHA
Grelha de 1 direção de efeito Coanda
<span class=”text-nota”>A cassete Maéva® encontra-se disponível com motor de baixo consumo ECM.</span>
<spanclass=”text-nota”>Clique aqui para consultar a ficha de produto.</span>
CARACTERÍSTICAS TÉCNICAS
Todas as características aqui apresentadas referem-se às seguintes condições (condições Eurovent*)
Maéva® 2 tubos e 2 tubos + bateria elétrica
Maeva - 4 tubos
REGULAÇÃO

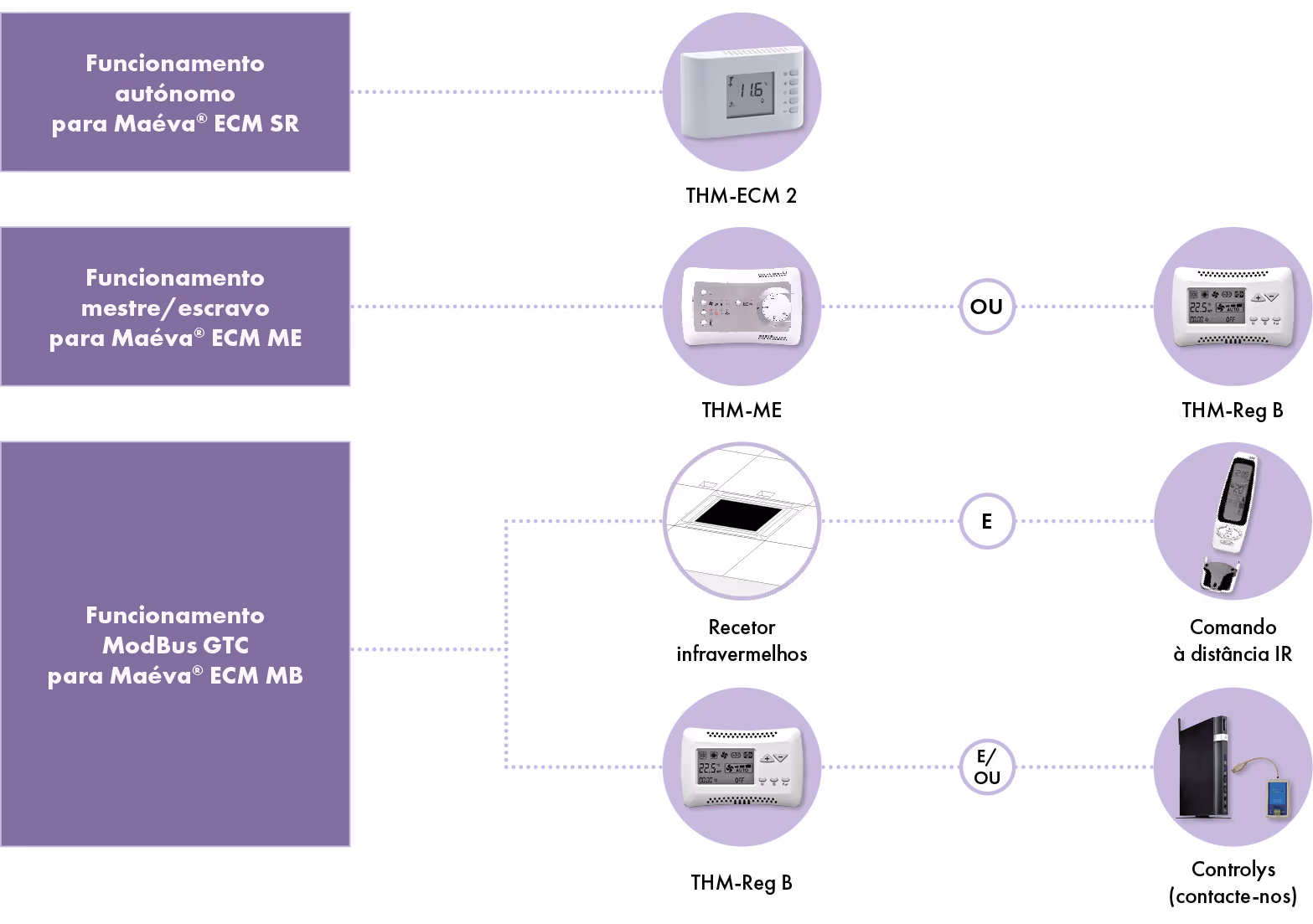

Termóstatos
Uma gama alargada de termóstatos adaptada a qualquer tipo de condição:
- 2 e 4 tubos ou 2 tubos + bateria elétrica.
- Comando da ventilação manual/automático.
- Para mais informações consulte a gama completa termóstatos aqui.

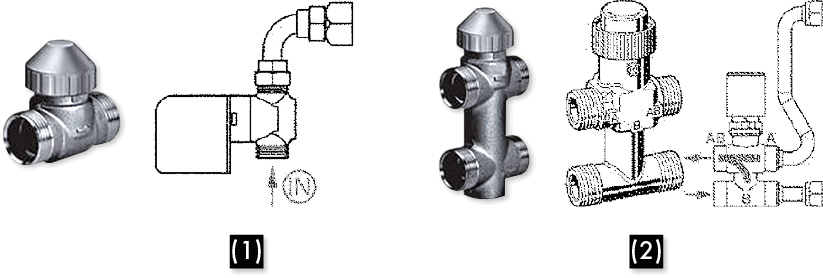

Kit válvula
O kit válvula é composto por:
- Uma válvula 2V ou 3V + by-pass.
- Um motor TOR (230 V).
- Um tubo em cobre para a ligação entre a cassete e a válvula.
Montagem do kit válvula na cassete de origem (como opção)
Picagem de ar novo 100 ou 125 mm (como opção)
Ligação e diâmetro das válvulas
INSTALAÇÃO EM TETO FALSO
- Recomenda-se o posicionamento da cassete nas extremidades do local de instalação, realizando-se o retorno do lado da parede e a insuflação em direção às vidraças.
- O equipamento deverá ser fixado ao teto através de 4 varões roscados (não fornecidos).
