Maéva®

casete de agua fría, rejilla de 1 vía Efecto Coanda de motor estandar y regulación opcional

Este es un texto dentro de un bloque div.

Ventajas

VENTAJAS DE MAÉVA® SR:
- Dimensiones reducidas: altura 309 mm.
- 3 velocidades de ventilación.
- Rejilla Maéva® One, con efecto Coanda y una dirección, ensamblada originalmente.

VENTAJAS DE MAÉVA® CON LA REGULACIÓN:
- Regulación integrada.
- Funcionamiento maestro/esclavo: Maéva® ME.
- Comunicación GTC en ModBus: Maéva® MB.
- Opción: kit de válvulas ensamblado original.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Disponible en 3 tamaños: 600 x 600, 900 x 600 y 1200 x 600 mm.
Potencia de refrigeración de 0,6 a 3,25 kW.
3 versiones: 2 tubos, 2 tubos más batería eléctrica, 4 tubos.
1 parrilla, Maéva® One, montada originalmente.

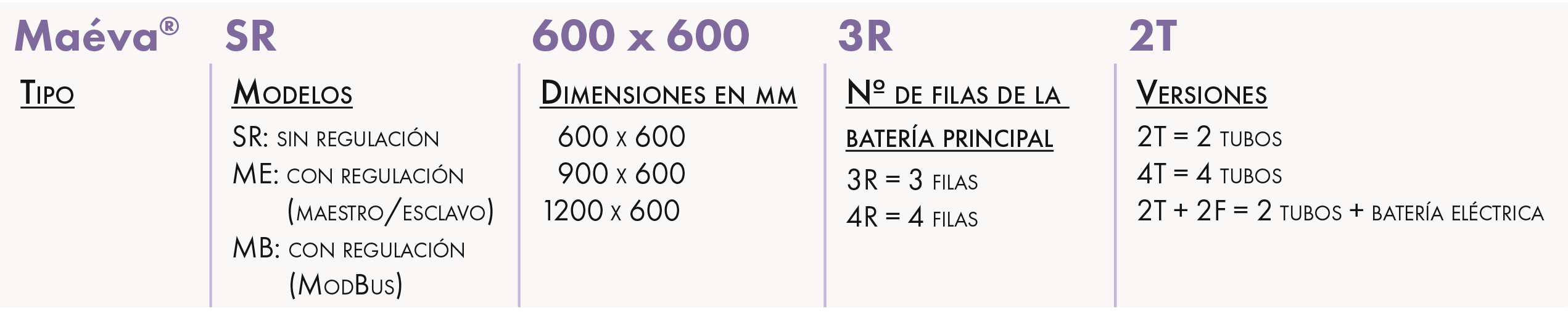

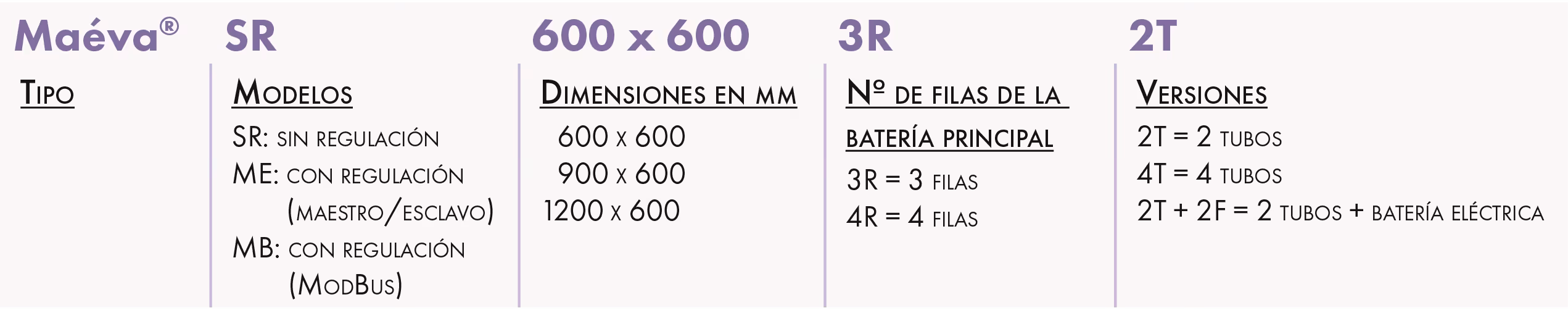

DESIGNACIÓN

APLICACIÓN/USO

Aire acondicionado de espacios del sector terciario: centros comerciales, oficinas, hoteles, entre otros.

CONSTRUCCIÓN/COMPOSICIÓN

Caja:

Estructura de acero galvanizado de 1 mm.
Aislamiento interno (6 mm) de poliolefina (M1).
Posibilidad de una nueva toma de aire.

Batería de agua helada:

Tubos de cobre, conexión hembra de 1/2 pulgada.
Solapas de aluminio fijadas mecánicamente.
Bandeja de condensado en ABS galvanizado con aislamiento.
Bandeja de condensado auxiliar para válvula reguladora.

Batería eléctrica:

Bobina eléctrica con solapas, equipada con un termostato de seguridad con reinicio automático y con un termostato manual.
Potencia: 350 W para un tamaño de 600 x 600 mm.
1150 W para un tamaño de 900 x 600 mm.
1400 W para un tamaño de 1200 x 600 mm.

Respirador:

1 o 2 ventiladores centrífugos según los modelos, equilibrados estáticamente
y de forma dinámica.
Acoplamiento directo mediante motor de 6 velocidades.
Motor clase B, IP 20.

Bomba de condensado (solo para versiones reguladas):

Bomba equipada con sistema antisobrecarga.
Altura total de elevación: 4 m.

OPCIONES

EMBALAJE

Se vende por unidad.

DIMENSIONES

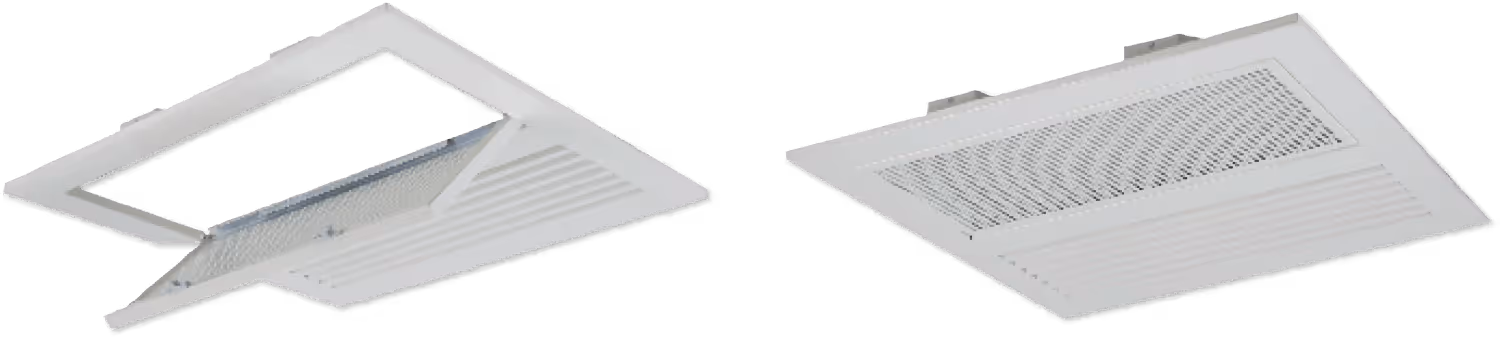

PARRILLAS ESTÁNDAR

Maéva® One (insuflación/devolución)

Rejilla en acero pintado blanco RAL 9003, tipo lineal.
Portafiltro de retorno en chapa perforada, equipado con un sistema de apertura de acuerdo con las normas de seguridad.
Insulación mediante difusores lineales de aluminio.
Filtro de malla en celdas, lavable (incluido); extraíble por ambos lados de la parrilla.

‍

REGULACIÓN

Funciones:

4 modos de funcionamiento (ventilación, refrigeración, calefacción)
y automática).
Programación de la temperatura deseada.
Programación de la velocidad del ventilador.
Encendido/apagado mediante contacto auxiliar (reloj, contacto con ventana, etc.).
Programación diaria (activar/desactivar) con THM-REG-B.
Control de válvula de agua TOR.
Conmutación manual verano/invierno.
En 4T, posibilidad de una conmutación automática verano/invierno con una zona neutra de + 2º C.
En 2T, posibilidad de conmutación automática verano/invierno con una sonda T2 (accesorio).
Funcionamiento maestro/esclavo de hasta 20 unidades
(10 unidades para la versión ME).
Comando con GTC en ModBus RS 485 (solo en la versión MB).
Control de casetes.

‍

Opciones:

‍

DIMENSIONES Y PESOS: CASETE

‍

DIMENSIONES: REJILLA

Rejilla unidireccional con efecto Coanda

‍

<span class=» text-nota» >El casete Maéva® está disponible con un motor ECM de bajo consumo.</span>
<spanclass=» text-note» >Haga clic aquí para consultar la ficha del producto.</span>

‍

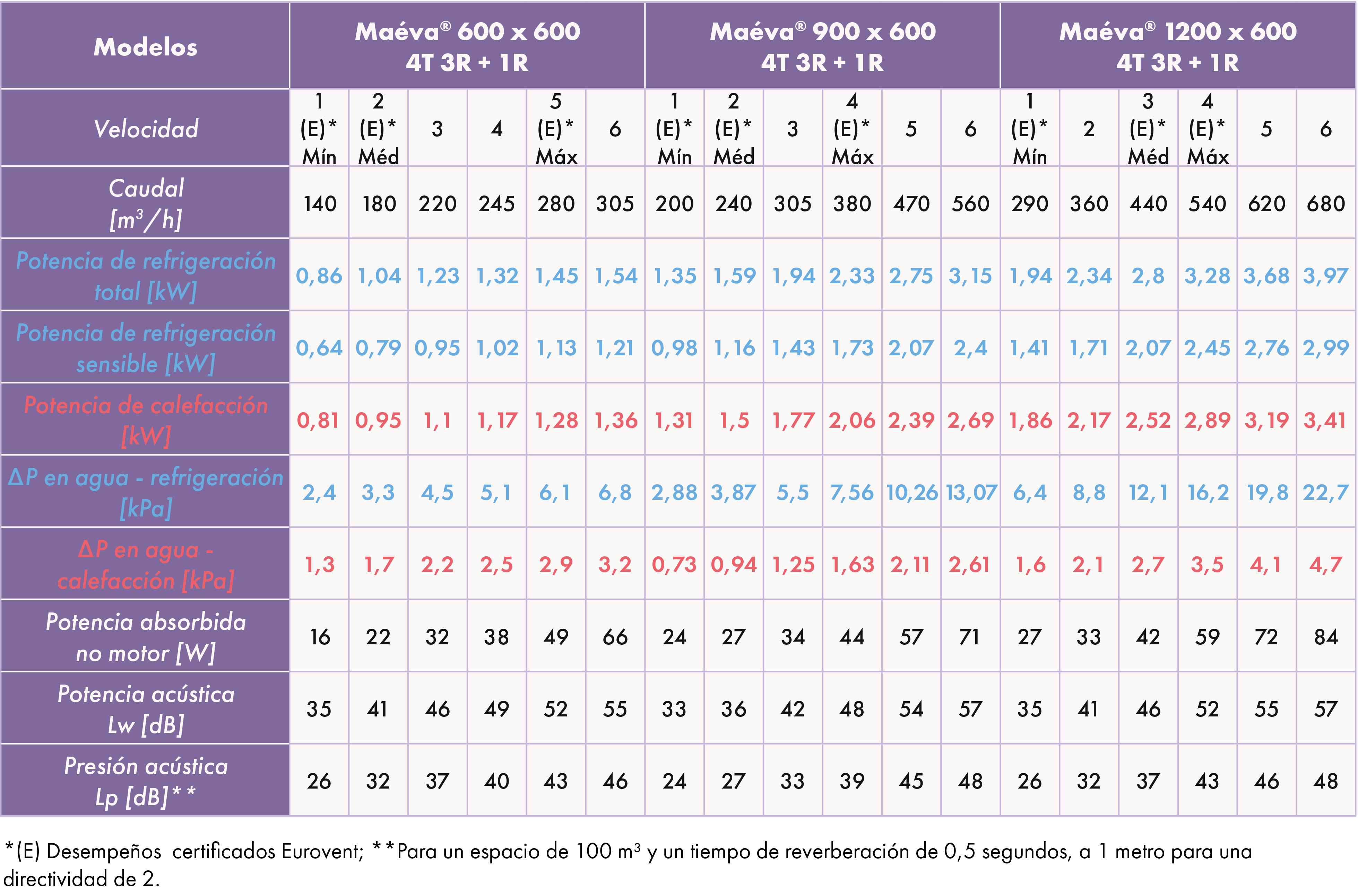

CARACTERÍSTICAS TÉCNICAS

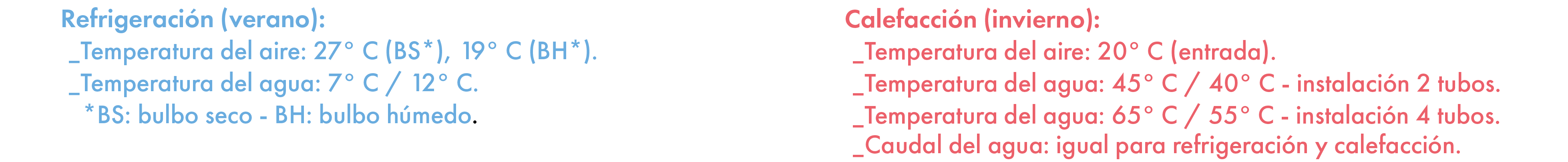

Todas las características aquí presentadas se refieren a las siguientes condiciones (condiciones Eurovent*)

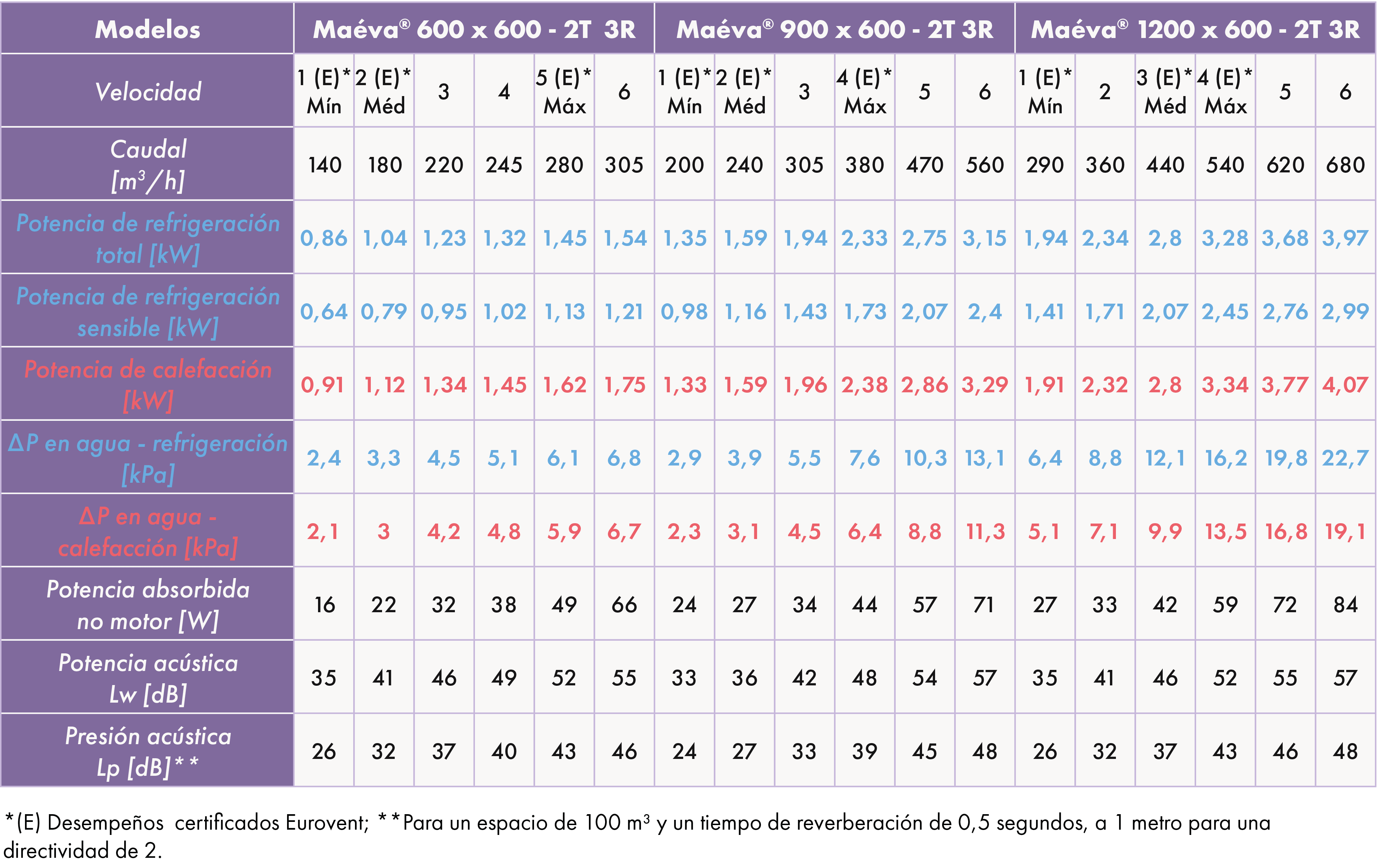

Maéva® 2 tubos y 2 tubos con batería eléctrica

‍

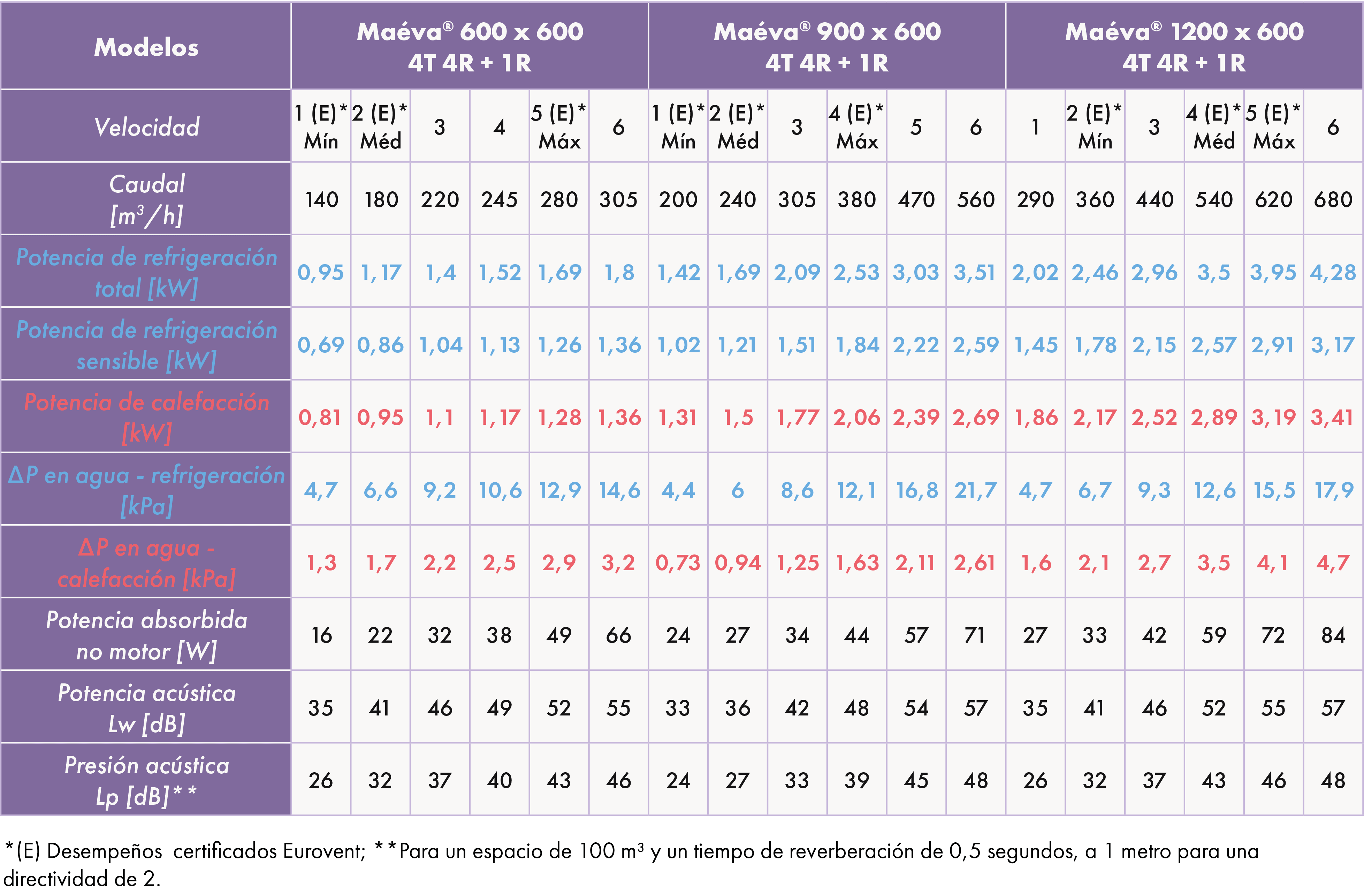

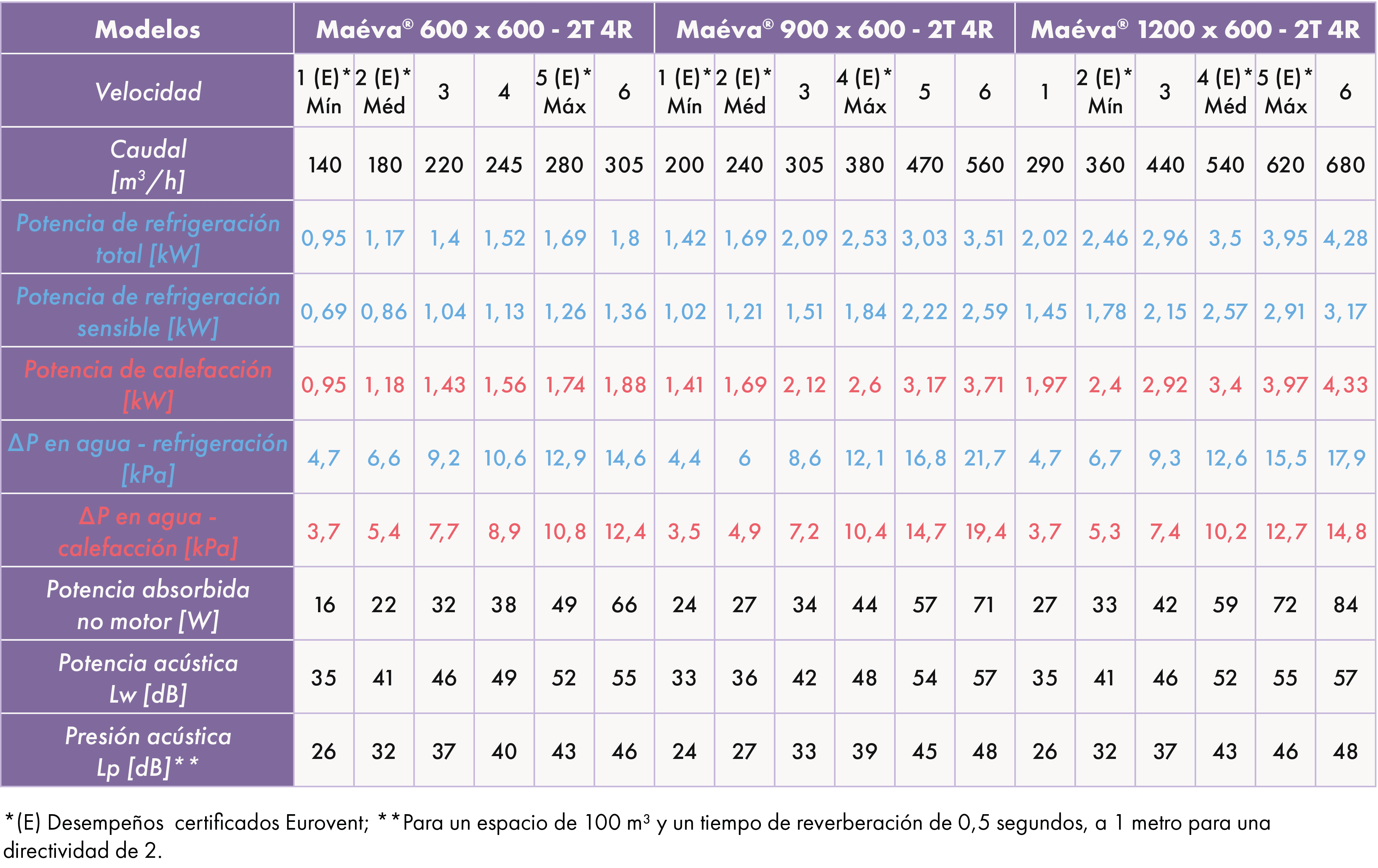

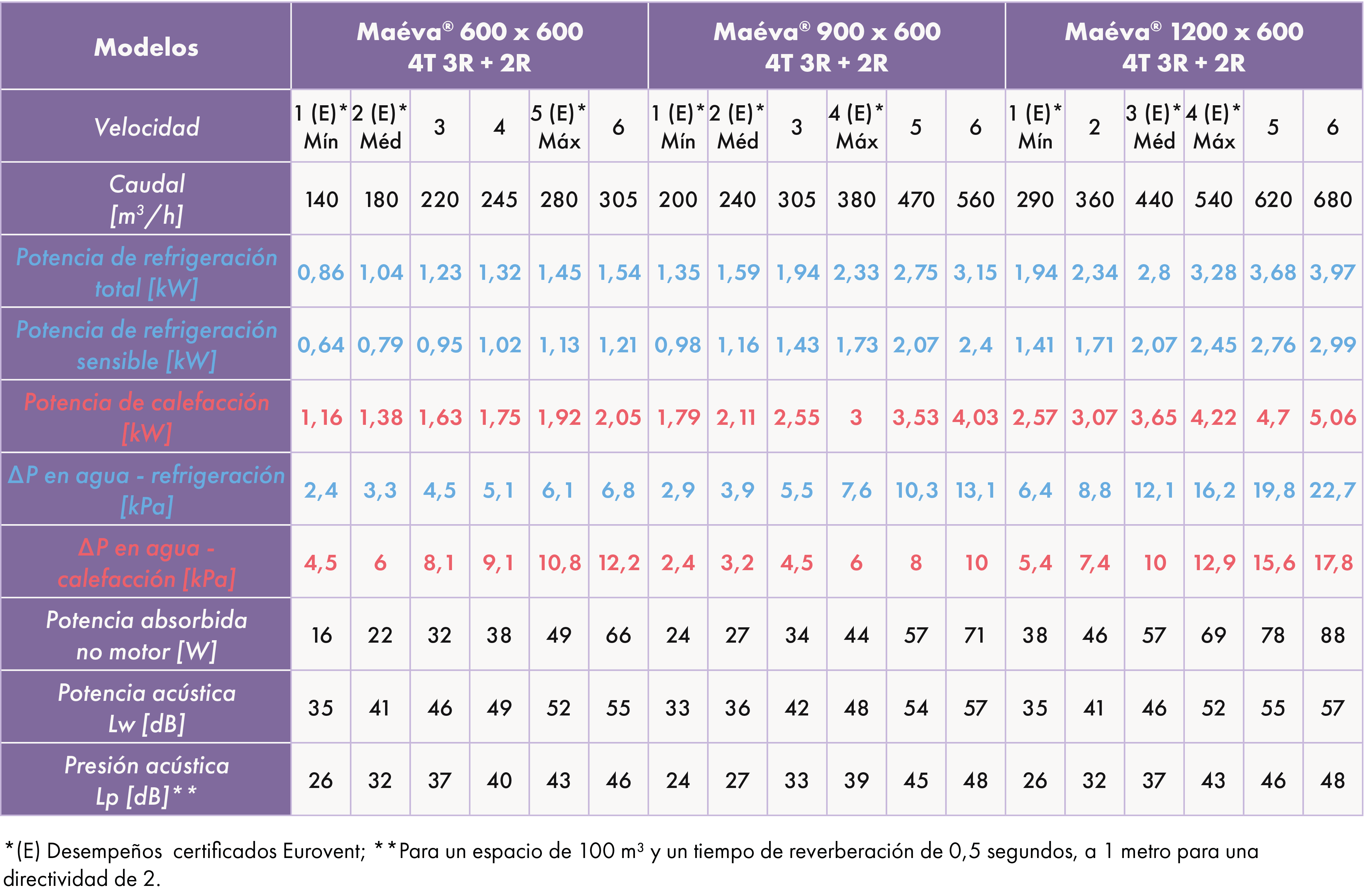

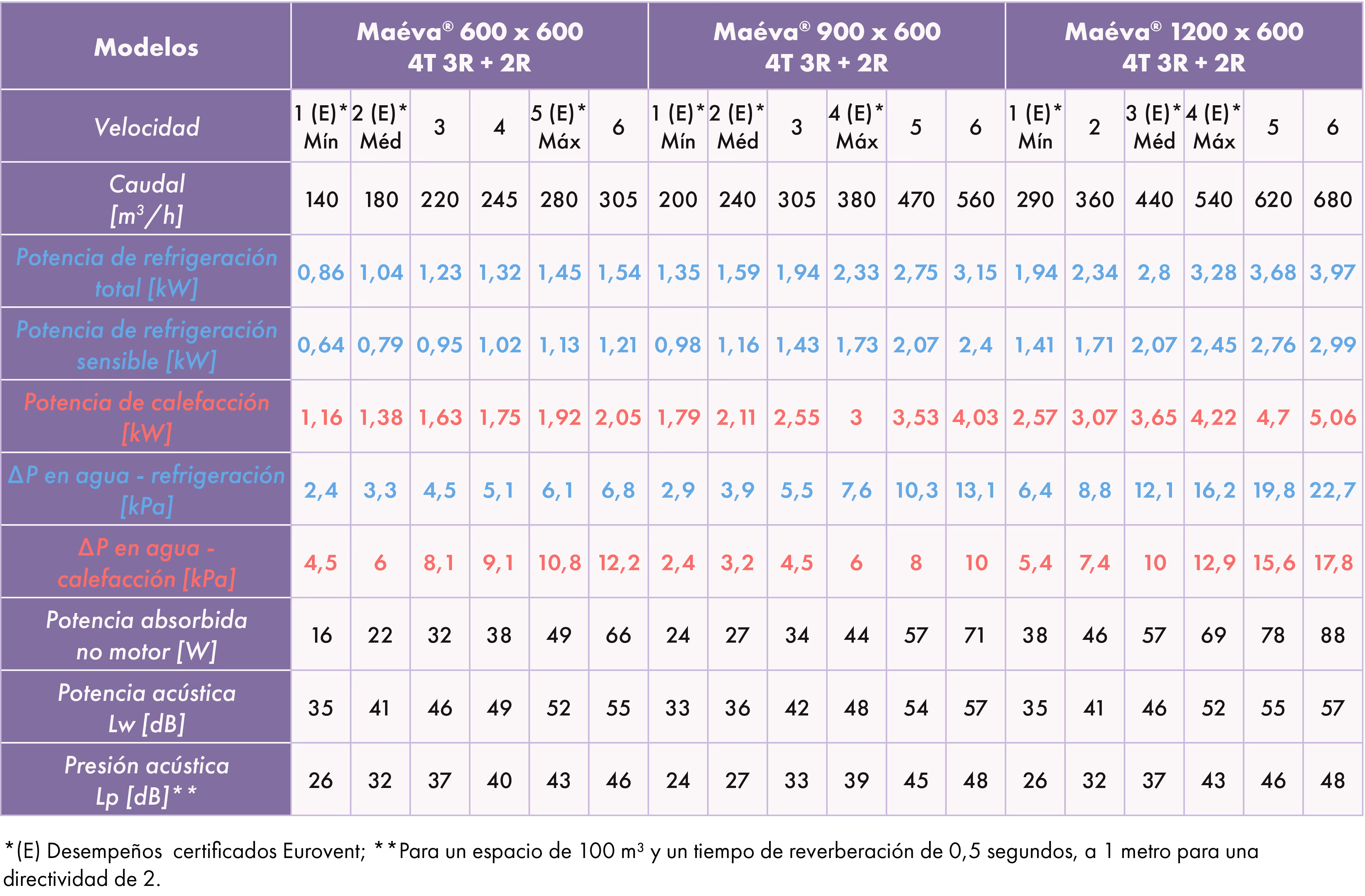

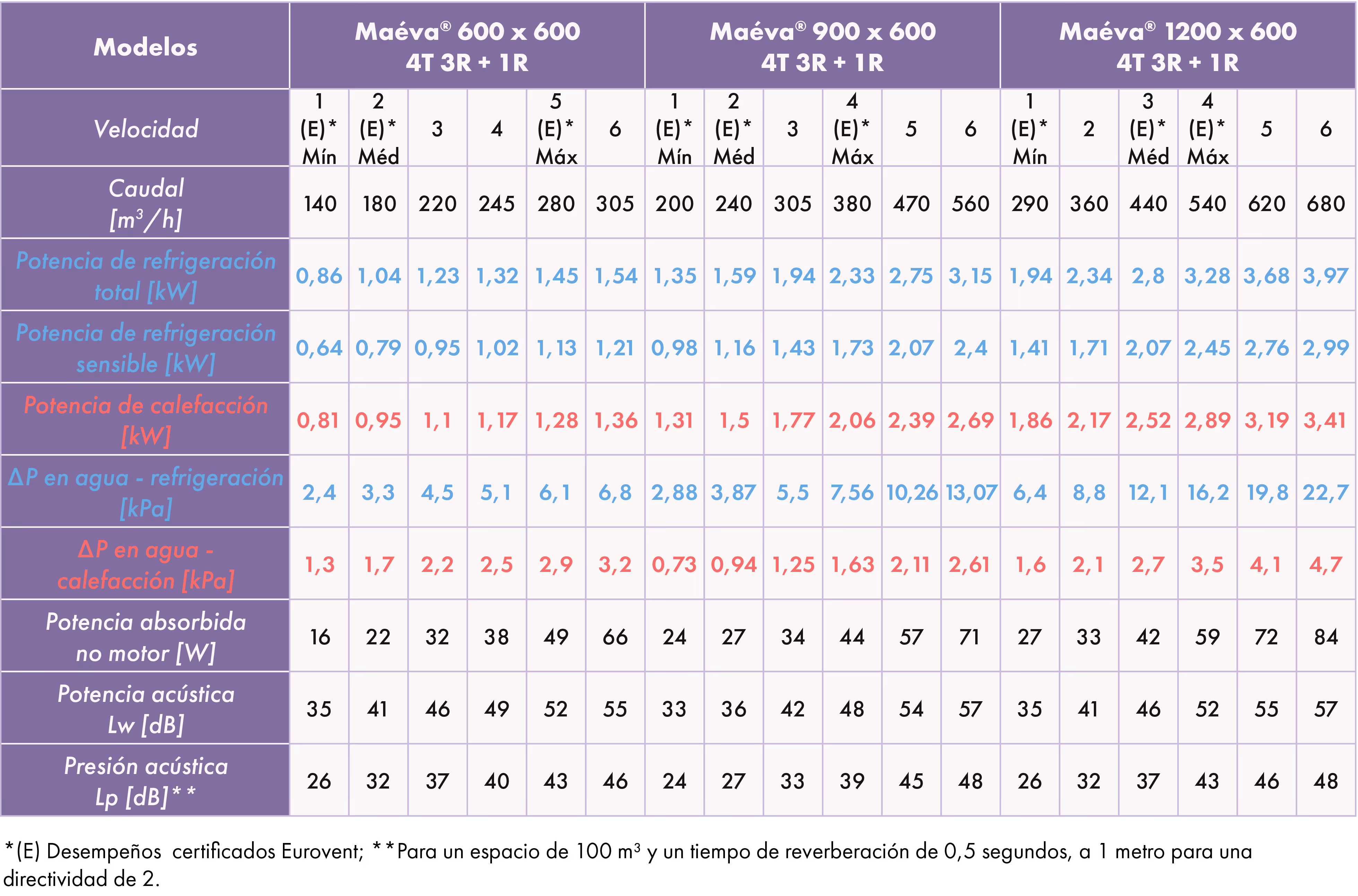

Maeva - 4 tubos

‍

REGULACIÓN

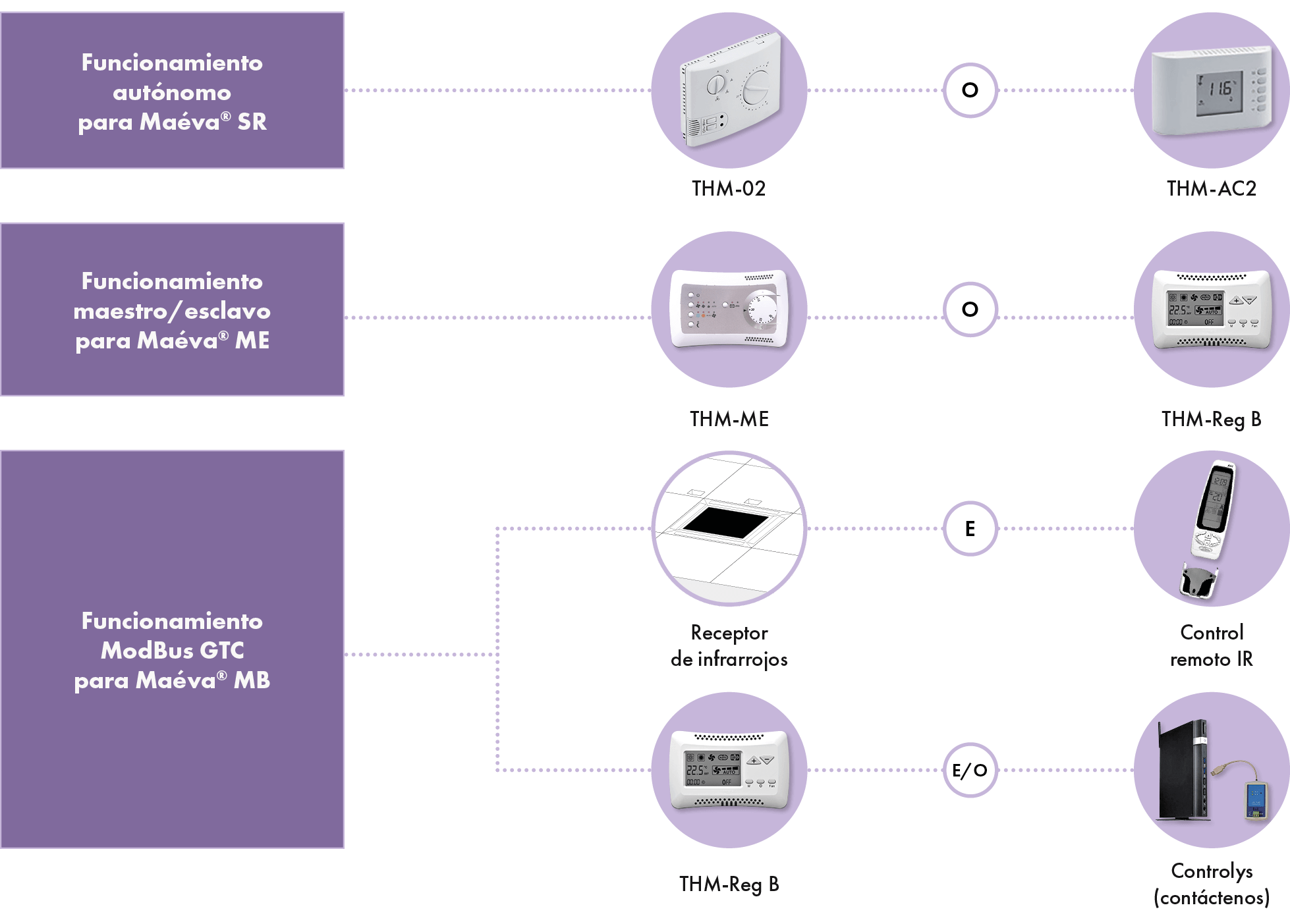

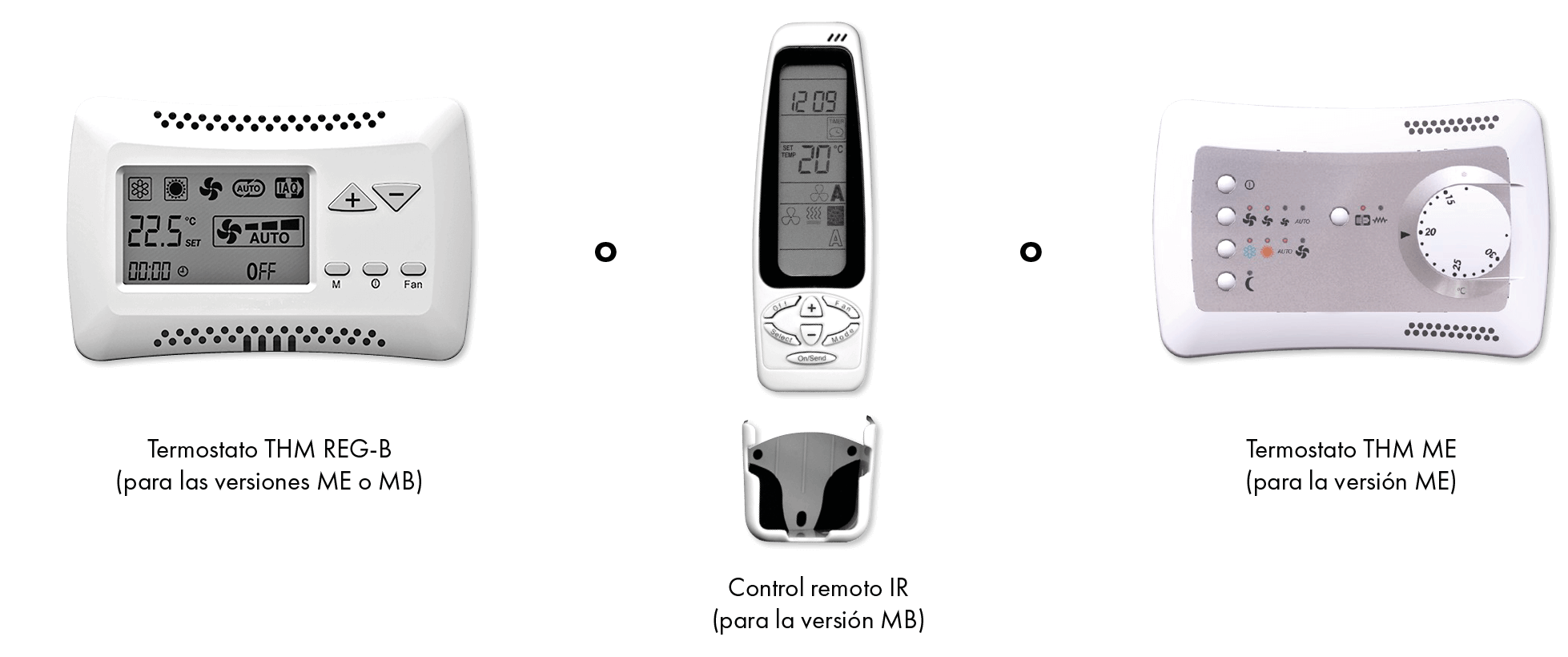

Termostatos

Una amplia gama de termostatos adaptados a cualquier tipo de condición:

2 y 4 tubos o 2 tubos más batería eléctrica.
Control de ventilación manual/automático.
Para obtener más información, consulte la gama completa de termostatos aquí.

‍

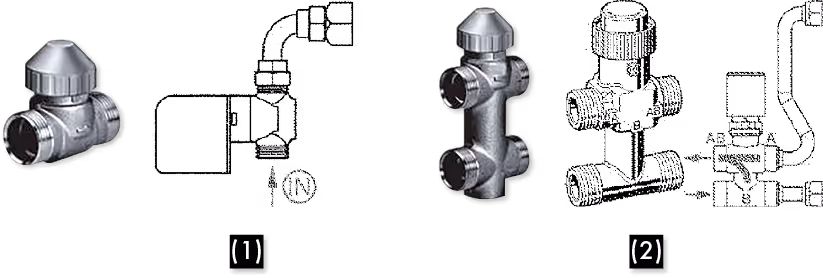

Kit de válvulas

El kit de válvulas se compone de:

Válvula de 2 V o 3 V con derivación.
Un motor TOR (230 V).
Un tubo de cobre para la conexión entre el casete y la válvula.

(1) Válvula de 2 vías
(2) Válvula de 3 vías+derivación

‍

Montaje del kit de válvulas en el casete original (como opción)

‍

Entrada de aire nueva de 100 o 125 mm (opcional)

‍

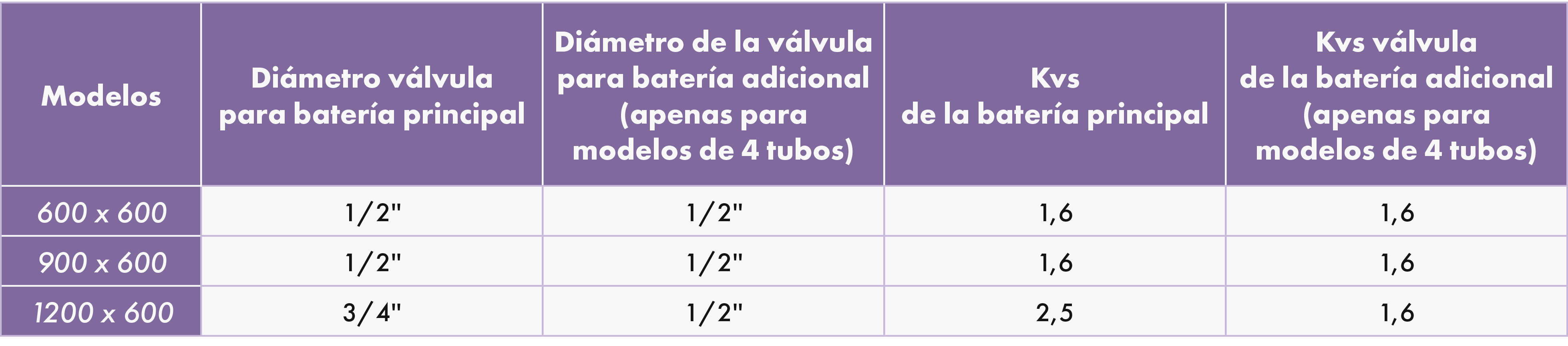

Conexión y diámetro de las válvulas

SELECCIÓN

INSTALACIÓN

INSTALACIÓN EN FALSO TECHO

Se recomienda colocar el casete en los extremos del sitio de instalación, volviendo al costado de la pared y soplando en la dirección del acristalamiento.
El equipo debe fijarse al techo mediante 4 varillas roscadas (no incluidas).
