LDI
difusor de alta indução de elevado alcance para instalação no teto
This is some text inside of a div block.
Vantagens
Fluxo de ar turbulento, permitindo uma forte taxa de indução.
Gestão das velocidades de ar na zona de ocupação.
LDI Réactil®: conforto otimizado e regulação automática termostática (sem ligação elétrica); permite a regulação dos ângulos em obra.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 8 dimensões disponíveis para LDI-SR (regulação manual) e 7 para LDI Réactil® (regulação termostática).
- Dimensões limite de fabrico: Ø 160 mm / Ø 800 mm para LDI-SR, Ø 200 mm / Ø 800 mm para LDI Réactil®.
- Caudais indicativos de 100 até 10000 m³/h (tabela de seleção rápida).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Aquecimento e climatização de locais do setor terciário ou industrial com pé direito elevado (de 4 até 29 m): oficinas, armazéns, salas polivalentes, ginásios, entre outros.

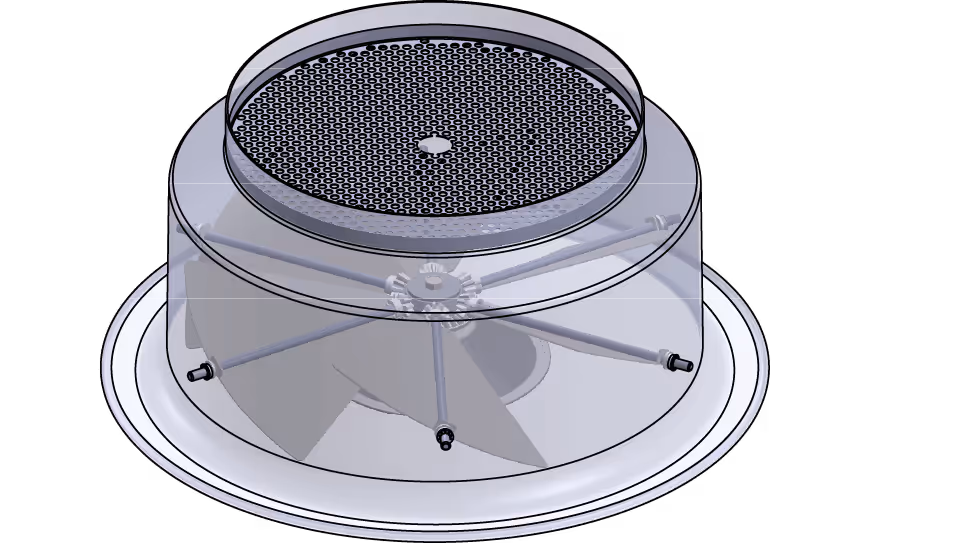

CONSTRUÇÃO / COMPOSIÇÃO
- Virola em alumínio e pás em aço.
- Placa de repartição.
- Regulação individual do ângulo da pá para a versão LDI SR.
- Fusível termostático para a versão LDI Réactil®.
- Acabamento disponível: pintado a branco RAL 9003 mate.
OPÇÕES
- Outras cores RAL.
- Grelha de proteção contra projéteis (ex.: bolas em pavilhões desportivos).
- Versão ER: difusor com motorização (regulação elétrica) - consulte-nos para mais informações.
- Em placa para teto falso.
- Difusor com pleno.
ACONDICIONAMENTO
- Vendido à unidade.

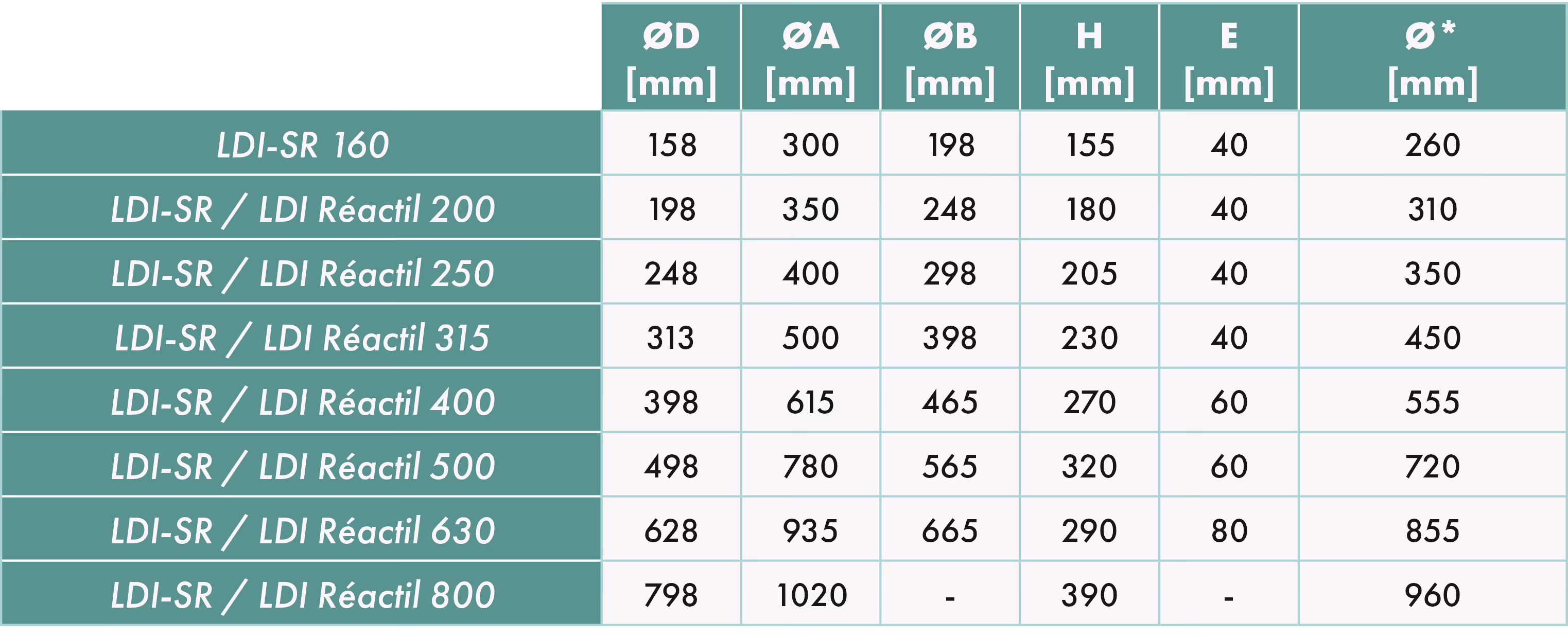

DIMENSÕES

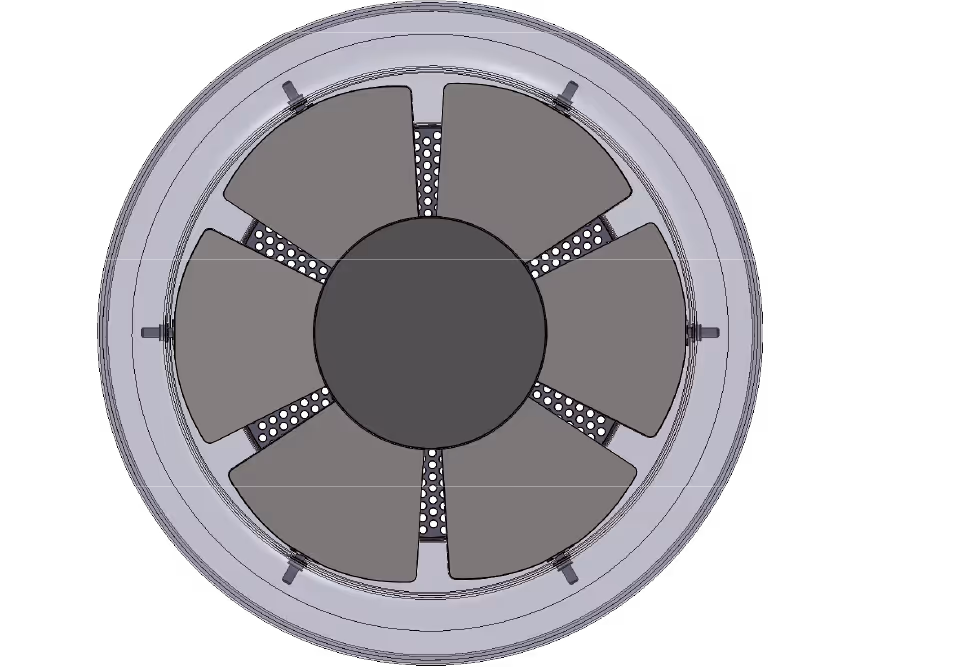

ATRAVANCAMENTOS PARA TODAS AS VERSÕES
Modelos 160 até 630
Modelo 800

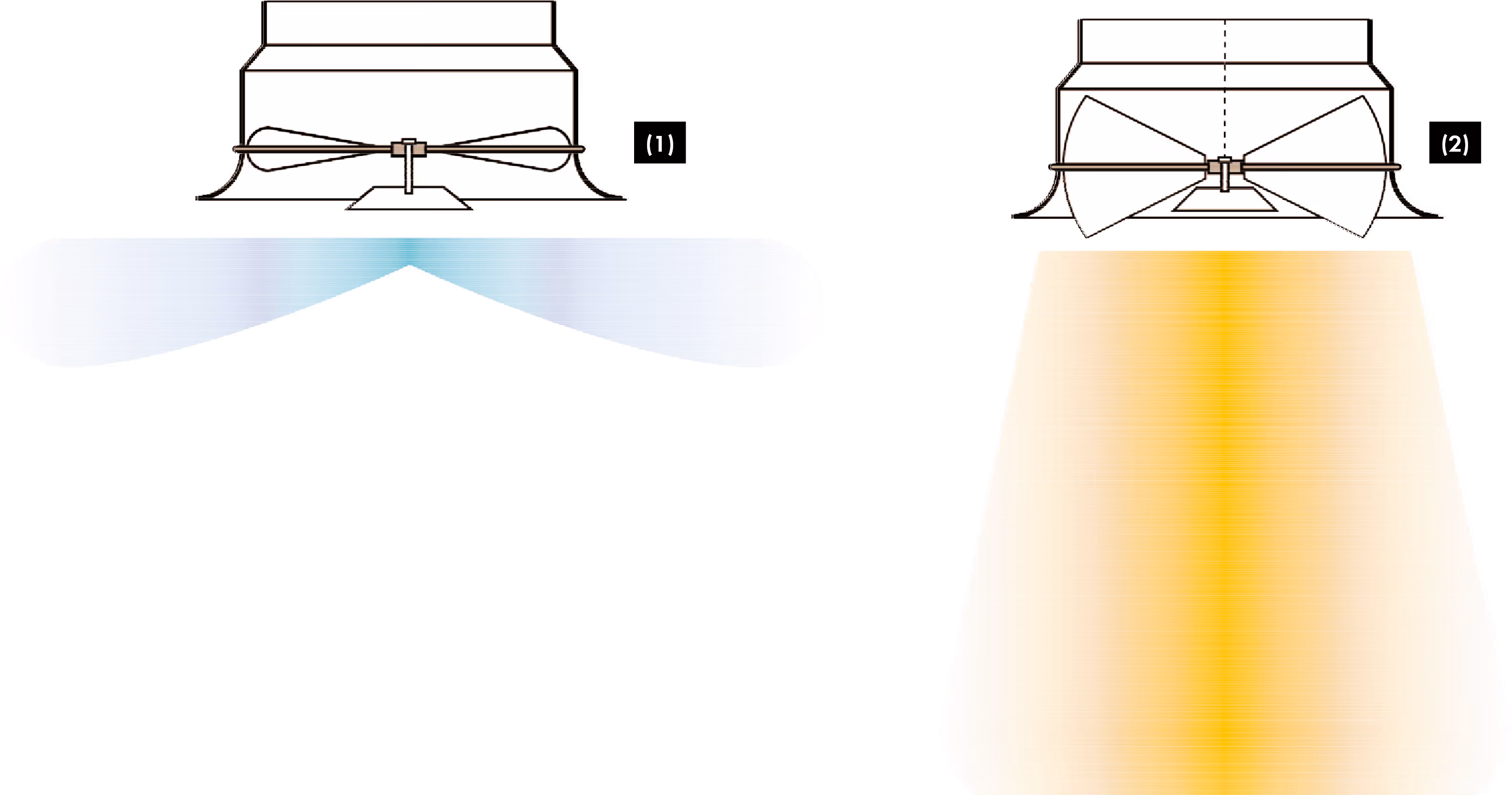

GUIA DE UTILIZAÇÃO DA ORIENTAÇÃO DO JATO DE AR
- A difusão em locais de pé direito elevado deve ter em conta constrangimentos específicos:
acumulação de ar quente na zona alta do local.
risco de queda de ar frio.
- Os difusores de jato de ar turbulento LDI adaptam-se perfeitamente a estes pontos.
- A inclinação das pás criam um fluxo de ar helicoidal.
- Desta forma, a indução aumenta consideravelmente e é melhorada na troca térmica entre ar insuflado e ar ambiente.
- O difusor LDI está, então, adaptado às características específicas de aquecimento e de arrefecimento, homogeneizando a atmosfera e permitindo o controlo das velocidades residuais dos jatos de ar:
arrefecimento: jato de ar largo para evitar a queda rápida do ar mais pesado que o ar ambiente.
aquecimento (ou pré-aquecimento rápido): jato de ar estreito de modo a propulsionar o ar na zona baixa do local.
- A reversibilidade de uma aplicação para a outra é feita pela variação do ângulo das pás do difusor LDI.
- Esta variação pode ser alcançada com a ajuda de uma motorização ou um comando pneumático, controlado ou não por uma sonda (versões motorizadas - consulte-nos), com o objetivo de conjugar conforto e economia.
- A versão Réactil® permite obter um nível de conforto otimizado já que o difusor encontrar-se-á sempre bem orientado.
(2) - Modo aquecimento
A versão Réactil® permite obter um nível de conforto otimizado já que o difusor encontrar-se-á sempre bem orientado.
VERSÃO LDI RÉACTIL®
- Difusor de jato de ar turbulento para pé direito elevado que reage automaticamente à temperatura de insuflação, adaptando a orientação das pás.
- Isto permite uma orientação otimizada do jato de ar e garante o conforto dos ocupantes qualquer que seja a estação do ano.
- A regulação das pás pode ser realizada em obra.
Ângulos disponíveis:
(2) - Aquecimento
- Em arrefecimento, de 45º até 80º.
- Em aquecimento, de 10º até 45º.
REGULAÇÃO
- A regulação da instalação dos ângulos em aquecimento e arrefecimento será realizada através do sistema ilustrado na imagem seguinte.
SELEÇÃO
SELEÇÃO DO DIFUSOR LDI
- A seleção destes difusores será realizada pela equipa France Air através de um software específico que permite definir os ângulos das pás em função de determinados critérios técnicos: caudais, temperatura de insuflação, temperatura ambiente, entre outros.

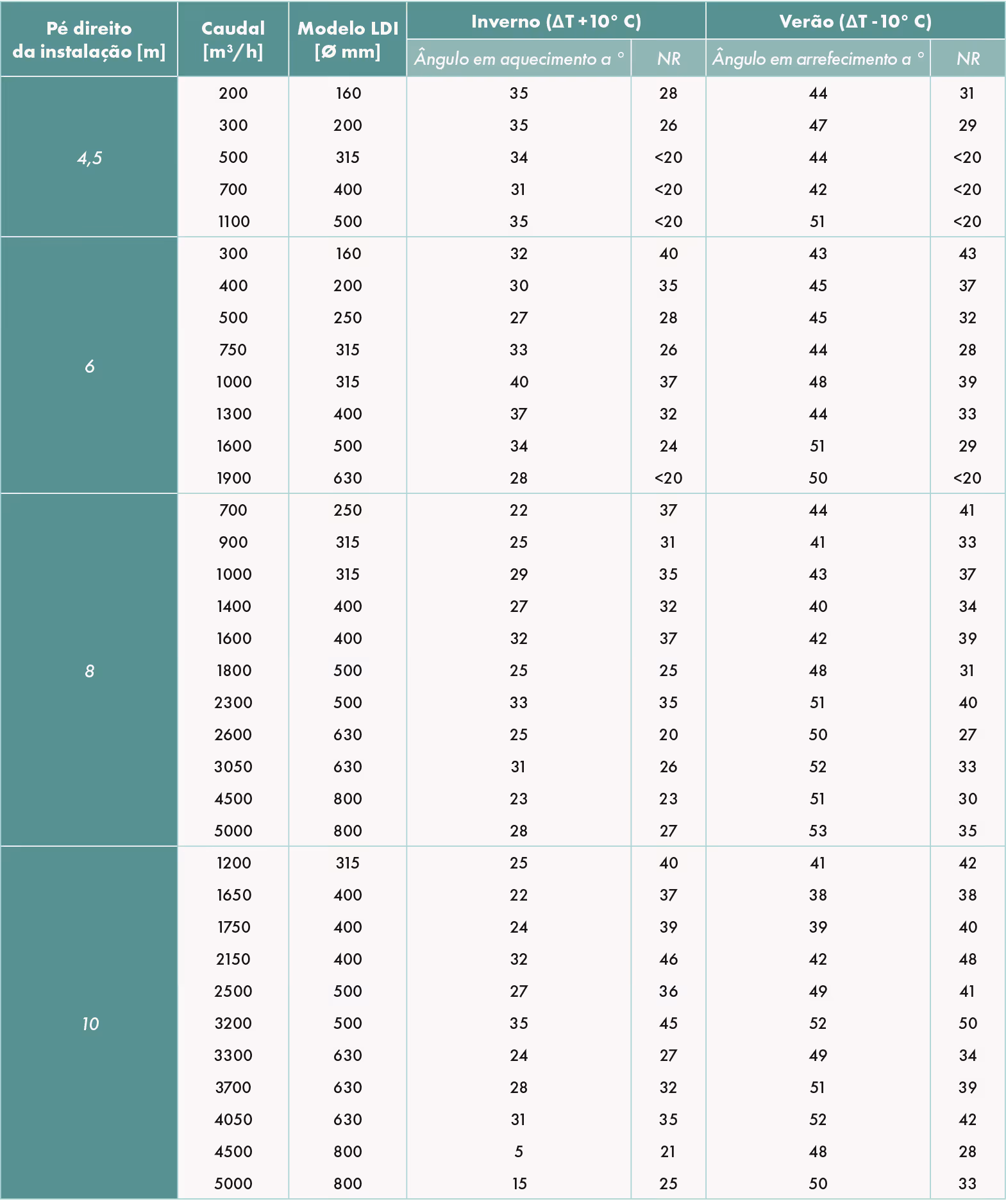

TABELA DE SELEÇÃO RÁPIDA DO DIFUSOR LDI
Em função da altura da instalação ou do caudal
(1) - 35 < Lw [dB(A)] < 20
(2) - 50 < Lw [dB(A)] < 35
Exemplo de seleção
