LDI
difusor de inducción de alta gama para instalación en techo
Este es un texto dentro de un bloque div.
Ventajas
Flujo de aire turbulento, que permite una alta velocidad de inducción.
Gestión de la velocidad del aire en la zona de ocupación.
LDI Réactil®: comodidad optimizada y ajuste termostático automático (sin conexión eléctrica); permite ajustar los ángulos in situ.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 8 tamaños disponibles para LDI-SR (ajuste manual) y 7 para LDI Réactil® (control termostático).
- Dimensiones límite de producción: Ø 160 mm/Ø 800 mm para LDI-SR, Ø 200 mm/Ø 800 mm para LDI Réactil®.
- Caudales indicativos de 100 a 10000 m³/h (tabla de selección rápida).

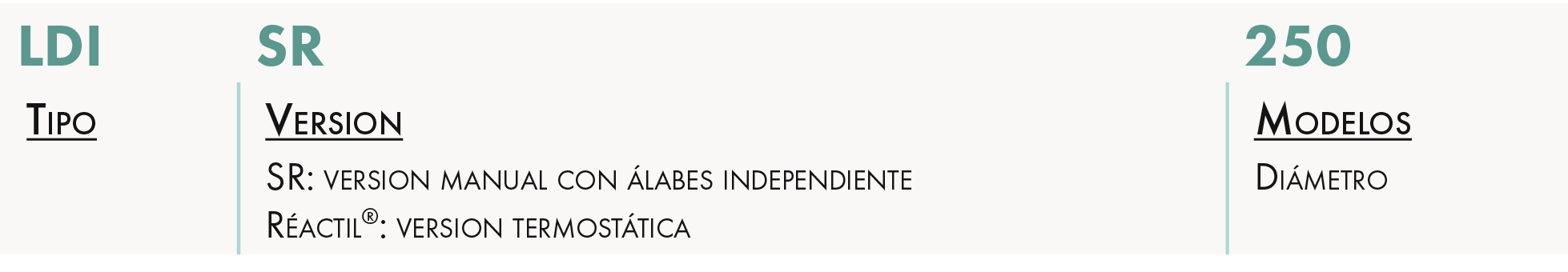

DESIGNACIÓN
APLICACIÓN/USO
- Calefacción y aire acondicionado de locales del sector terciario o industrial con techos altos (de 4 a 29 m): talleres, almacenes, salas de usos múltiples, gimnasios, entre otros.
CONSTRUCCIÓN/COMPOSICIÓN
- Virola de aluminio y correa de acero.
- Placa de distribución.
- Ajuste individual del ángulo de la hoja para la versión LDI SR.
- Fusible termostático para la versión LDI Réactil®.
- Acabado disponible: blanco RAL 9003 pintado mate.
OPCIONES
- Otros colores RAL.
- Rejilla de protección contra proyectiles (por ejemplo, pelotas en pabellones deportivos).
- Versión ER: difusor motorizado (ajuste eléctrico). Póngase en contacto con nosotros para obtener más información.
- En placa para falso techo.
- Difusor con cámara.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES PARA TODAS LAS VERSIONES
Modelos 160 a 630
Modelo 800
GUÍA DEL USUARIO DE ORIENTACIÓN DE LOS CHORROS DE AIRE
- La difusión en lugares de alto prestigio tendrá en cuenta las restricciones específicas:
acumulación de aire caliente en la zona superior del local.
riesgo de caerse del aire frío.
- Los difusores de chorro de aire turbulento LDI se adaptan perfectamente a estos puntos.
- La inclinación de las palas crea un flujo de aire helicoidal.
- De esta manera, la inducción aumenta considerablemente y mejora el intercambio de calor entre el aire insuflado y el aire ambiente.
- El difusor LDI se adapta entonces a las características específicas de calentamiento y enfriamiento, homogeneizando la atmósfera y permitiendo el control de las velocidades residuales de los chorros de aire:
refrigeración: amplio chorro de aire para evitar la rápida caída de aire más pesado que el aire ambiente.
calentamiento (o precalentamiento rápido): un chorro estrecho de aire para propulsar el aire en la zona inferior del local.
- La reversibilidad de una aplicación a otra se logra mediante la variación del ángulo de las palas del difusor LDI.
- Esta variación se puede lograr con la ayuda de un control motorizado o neumático, controlado o no por una sonda (versiones motorizadas, consúltenos), para combinar comodidad y economía.
- La versión Réactil® permite obtener un nivel de confort optimizado, ya que el difusor siempre estará bien orientado.
(2) - Modo calefacción
La versión Réactil® permite obtener un nivel de confort optimizado, ya que el difusor siempre estará bien orientado.
VERSIÓN LDI REACTIVE®
- Difusor de chorro de aire turbulento para pie derecho elevado que reacciona automáticamente a la temperatura de insuflación, adaptando la orientación de las palas.
- Esto permite una orientación optimizada del chorro de aire y garantiza la comodidad de los ocupantes en cualquier estación del año.
- El ajuste de las pajitas se puede realizar in situ.
Ángulos disponibles:
(2) - Calefacción
- En refrigeración, de 45º a 80º.
- En calefacción, de 10º a 45º.
REGULACIÓN
- El ajuste de la instalación de los ángulos de calefacción y refrigeración se realizará mediante el sistema que se ilustra en la siguiente imagen.
SELECCIÓN
SELECCIÓN DE DIFUSORES LDI
- La selección de estos difusores la realizará el equipo de France Air a través de un software específico que permite definir los ángulos de las palas según ciertos criterios técnicos: caudales, temperatura de insuflación, temperatura ambiente, entre otros.

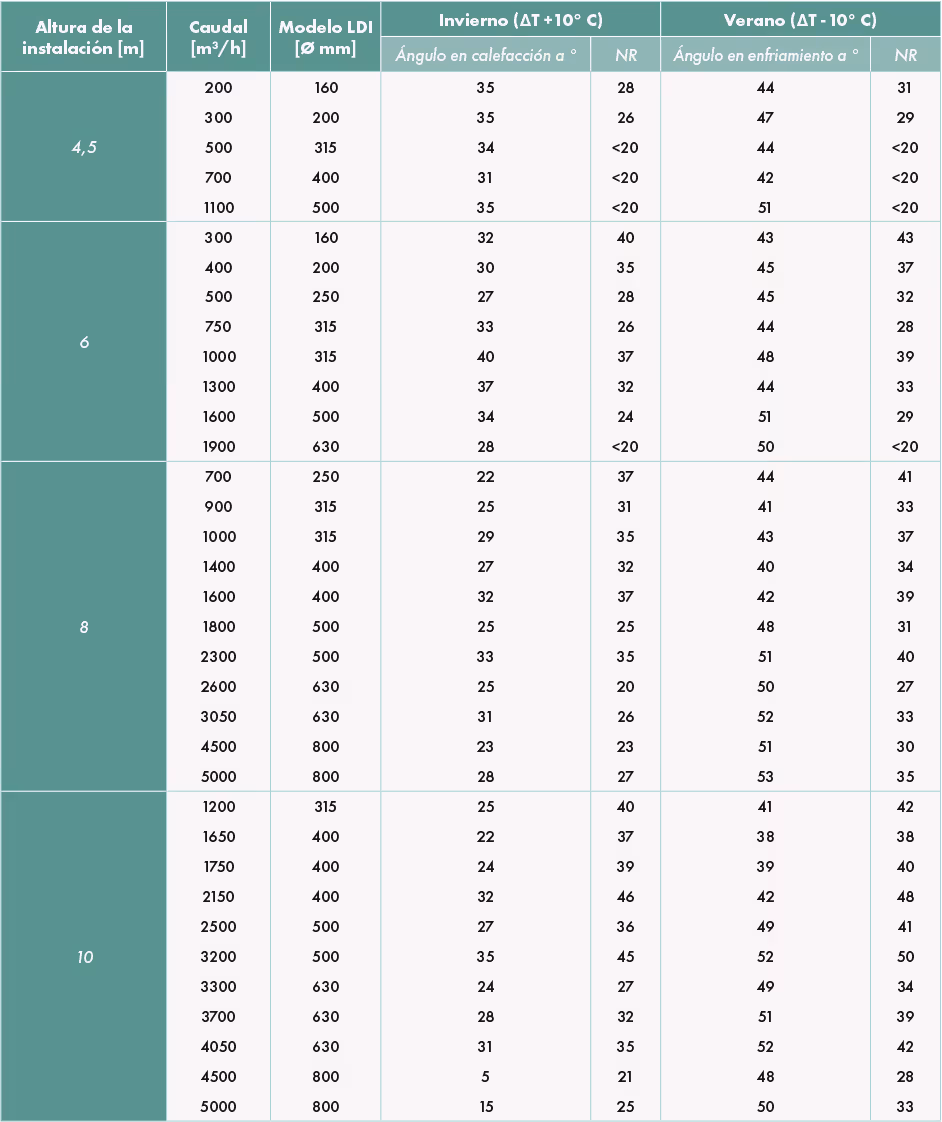

TABLA DE SELECCIÓN RÁPIDA PARA EL DIFUSOR LDI
Dependiendo de la altura de la instalación o del caudal
(1) - 35 < Lw [dB (A)] < 20
(2) - 50 < Lw [dB (A)] < 35
Ejemplo de selección
INSTALACIÓN
ACCESORIOS
