Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Solução especialmente concebida para caudais elevados.
Perdas de carga reduzidas e baixo nível sonoro.
Adaptação do difusor para insuflação horizontal ou vertical.
Orientação regulável em obra.
Facilidade de montagem.
Gama
- 8 dimensões disponíveis, 1 a 6 vias, 5 tipos de acabamento (tarifas).
- Dimensões limite de fabrico: 300 mm / 2000 mm (comprimento por troço).
- Caudais indicativos de 50 até 1200 m³/h (tabelas de seleção).

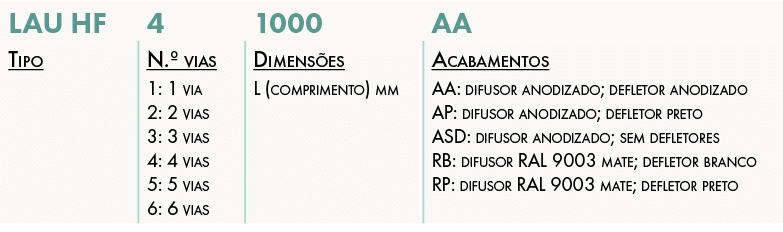

Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4bfd4a4845f4a2e610cad_LAU-HF-designacao.png)
Aplicação / Utilização
- Difusor ideal para instalações em espaços com pé direito elevado, entre 3 a 6m, tais como: escritórios do tipo open space, galerias, alas hospitalares, etc..

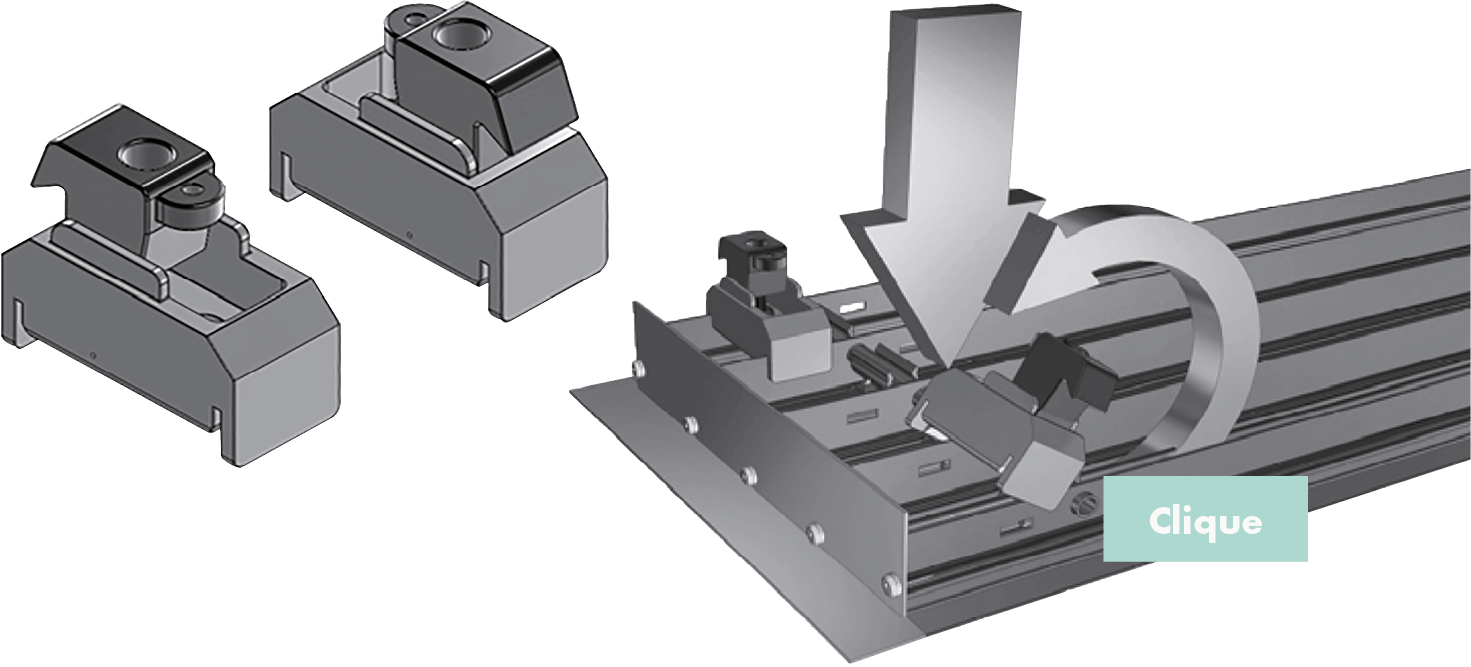

Construção / Composição
- Difusor linear em alumínio, com defletores em alumínio.
- Acabamentos disponíveis para o difusor: alumínio anodizado à cor natural ou pintado a branco RAL 9003 mate.
- Acabamentos disponíveis para os defletores: anodizado, preto ou branco.
- Difusor standard com sistema de montagem rápida.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c219d032759448f1144d_LAU-HF-construcao.png)
Opções
- Acabamento RSD: difusor pintado a 9003 mate, sem defletores.
- Outras lacagens possíveis (sob consulta).
- Cantos a 90º.
- Possibilidade de fornecimento de pleno, com ou sem registo integrado e com possibilidade de isolamento interno e/ou externo (modelo PFU 94).

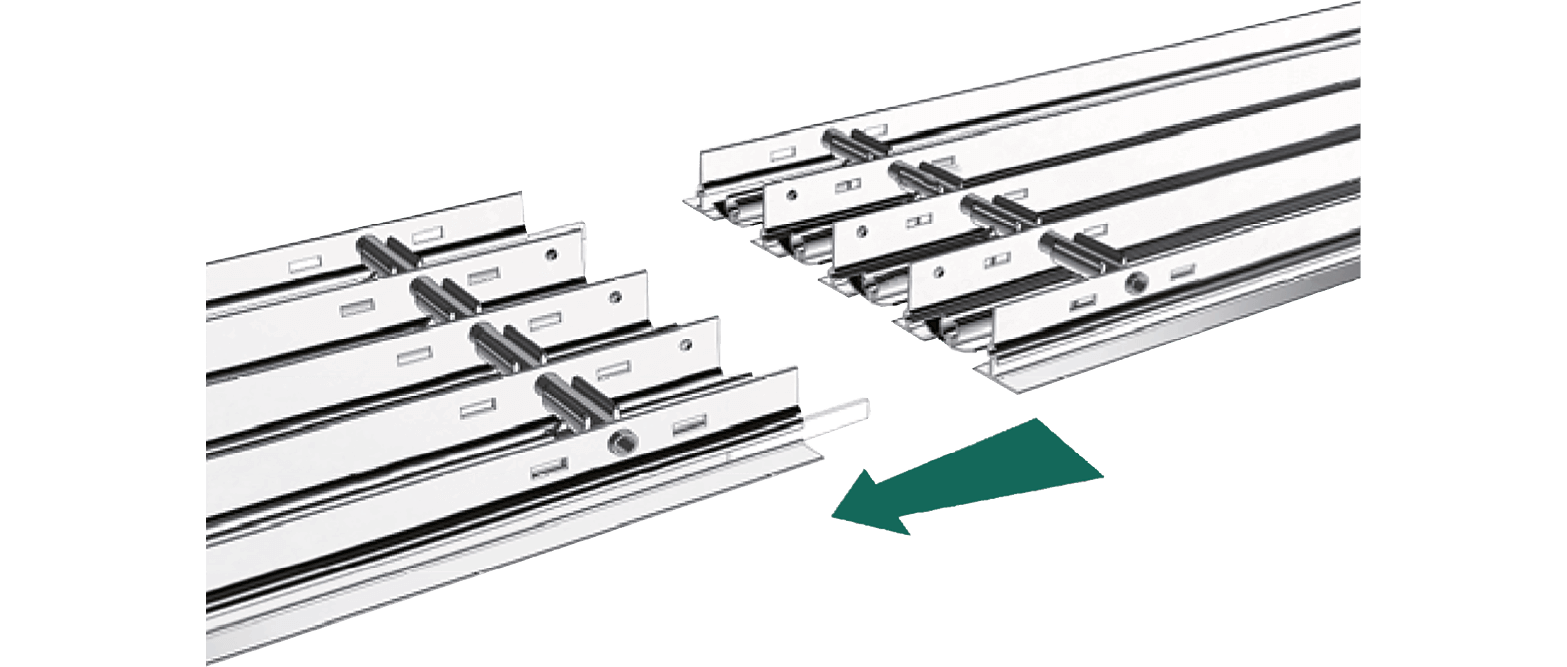

Disponível em comprimento contínuo:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c02116bbd0bf7b7fe137_LAU-HF-opcoes-1.png)

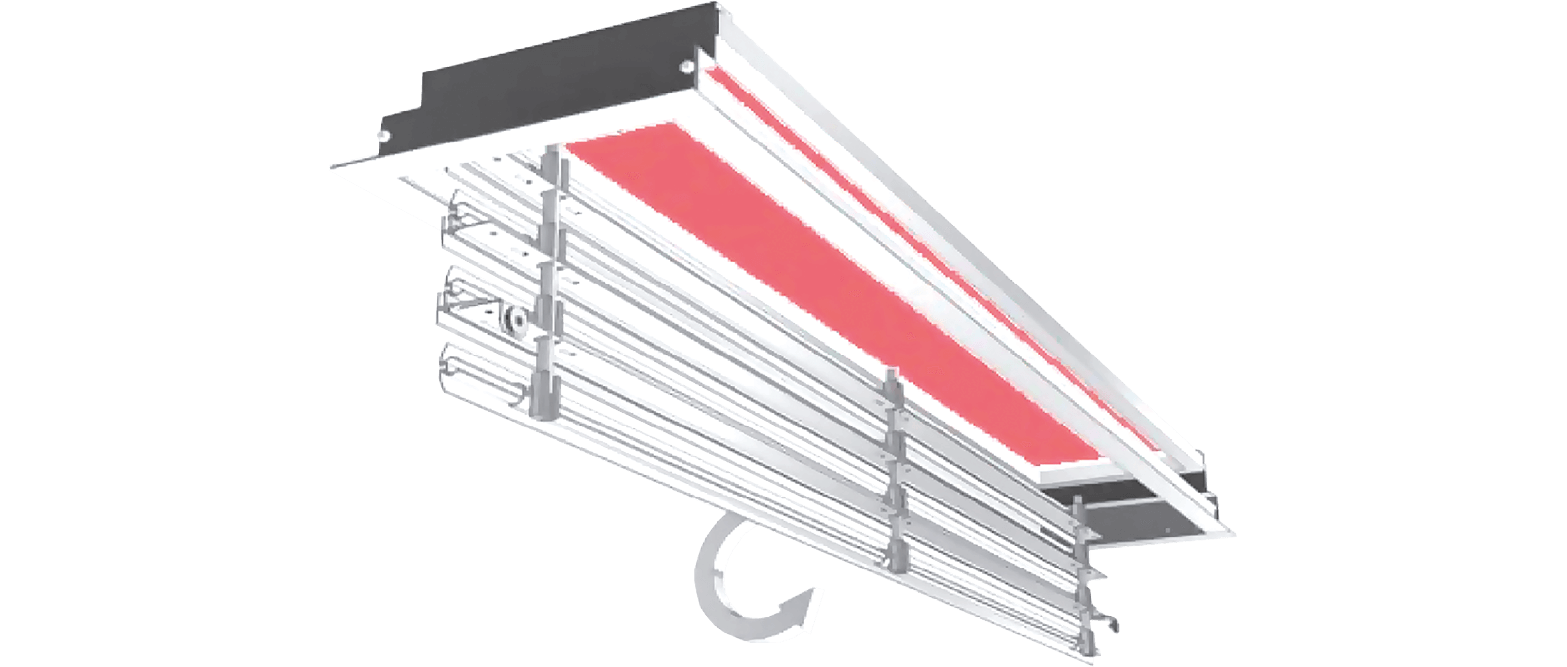

Porta-filtro integrado:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c02c1a8252cf3b0c4159_LAU-HF-opcoes-2.png)

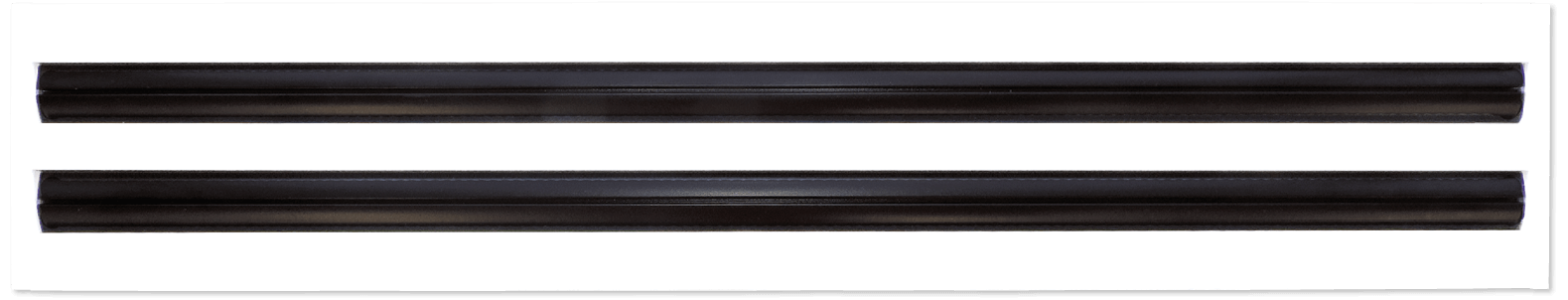

Versão com abas dos topos reduzidas (8,5 mm):
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c03116bbd038ff7fe13e_LAU-HF-opcoes-3.png)

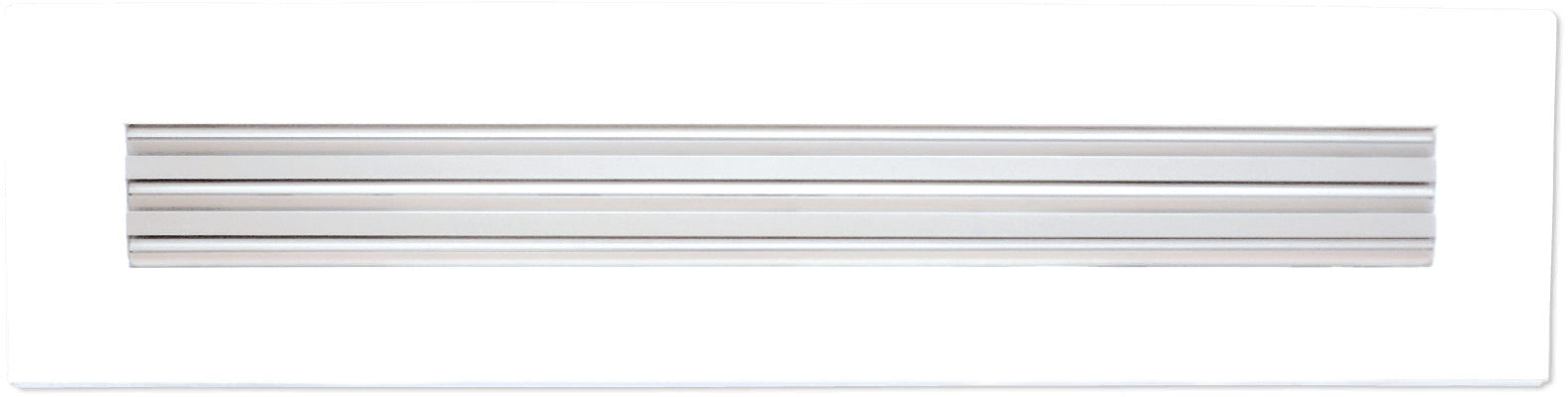

Versão sem abas visíveis nos topos:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c039fec97f5982ae5b06_LAU-HF-opcoes-4.png)

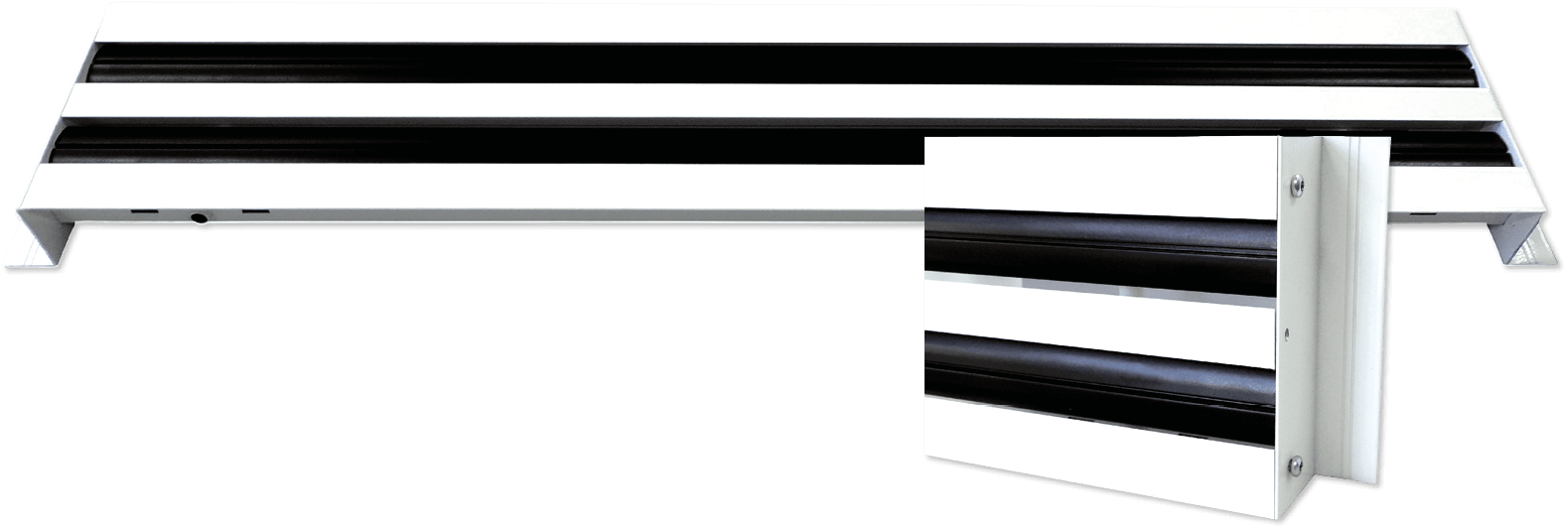

Versão em painel para instalação em teto falso:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c03e3b3d4b19f792f875_LAU-HF-opcoes-5.png)
Acondicionamento
- Vendido à unidade.

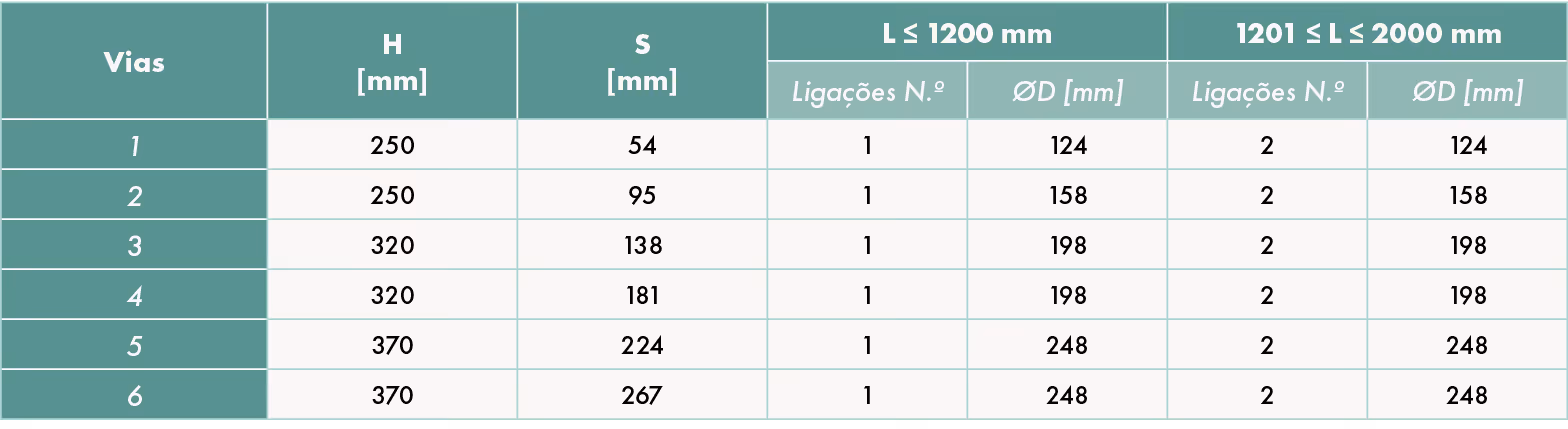

ATRAVANCAMENTOS
Versão standard: difusor e pleno
1 via
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c06d644bf7c2c51f237b_LAU-HF-atravancamentos-1.png)
2 vias
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/63079eb45a907666e15d9e15_LAU-HF-atravancamentos-2.png)
3 vias
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c0cc16f1ec2c77898fa5_LAU-HF-atravancamentos-3.png)
4 vias
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c0d2780bfcf1a1e55177_LAU-HF-atravancamentos-4.png)
5 vias
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c0d8825dba46001a96dd_LAU-HF-atravancamentos-5.png)
6 vias
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c0ac9f4fd524ecc8b5a3_LAU-HF-atravancamentos-6.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c098801eee07b3cd8e15_LAU-HF-atravancamentos-7.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c08f14defddf1c3f6f7c_LAU-HF-atravancamentos-8.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/630cc802f5e8a300536675df_LAU-HF-atravancamentos-9.png)
ORIENTAÇÕES

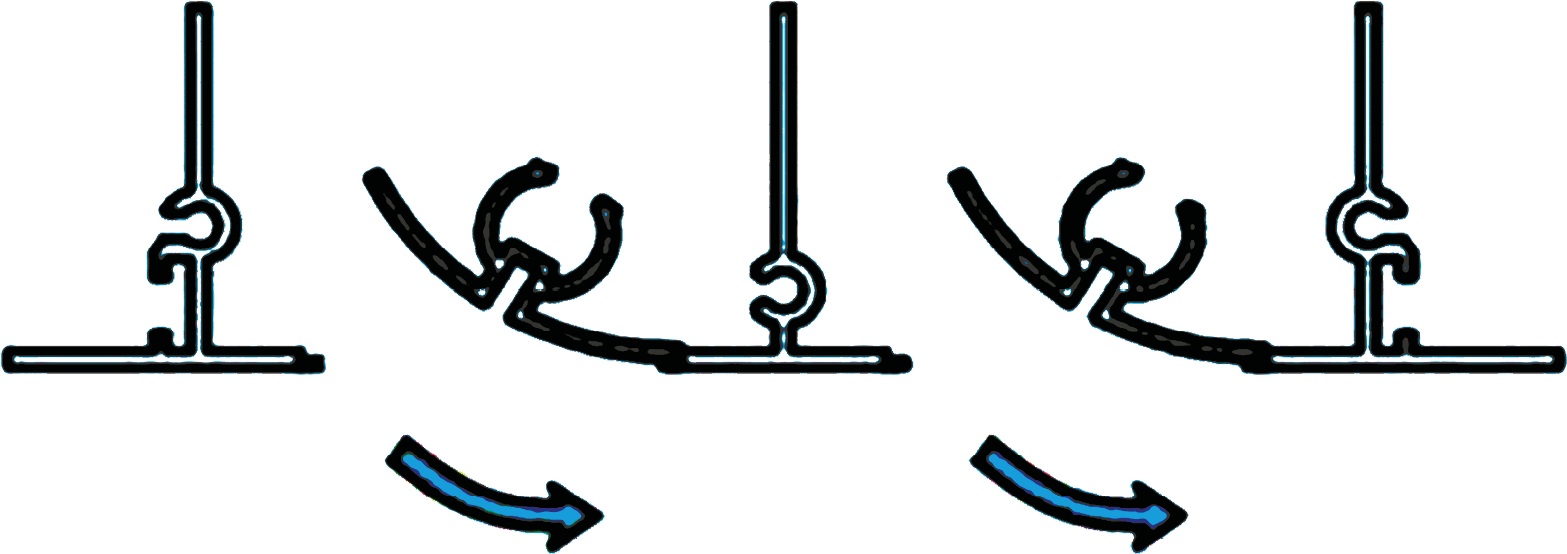

Insuflação horizontal com elevado efeito Coanda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c14365af7a84b3f938fd_LAU-HF-orientacoes-1.png)

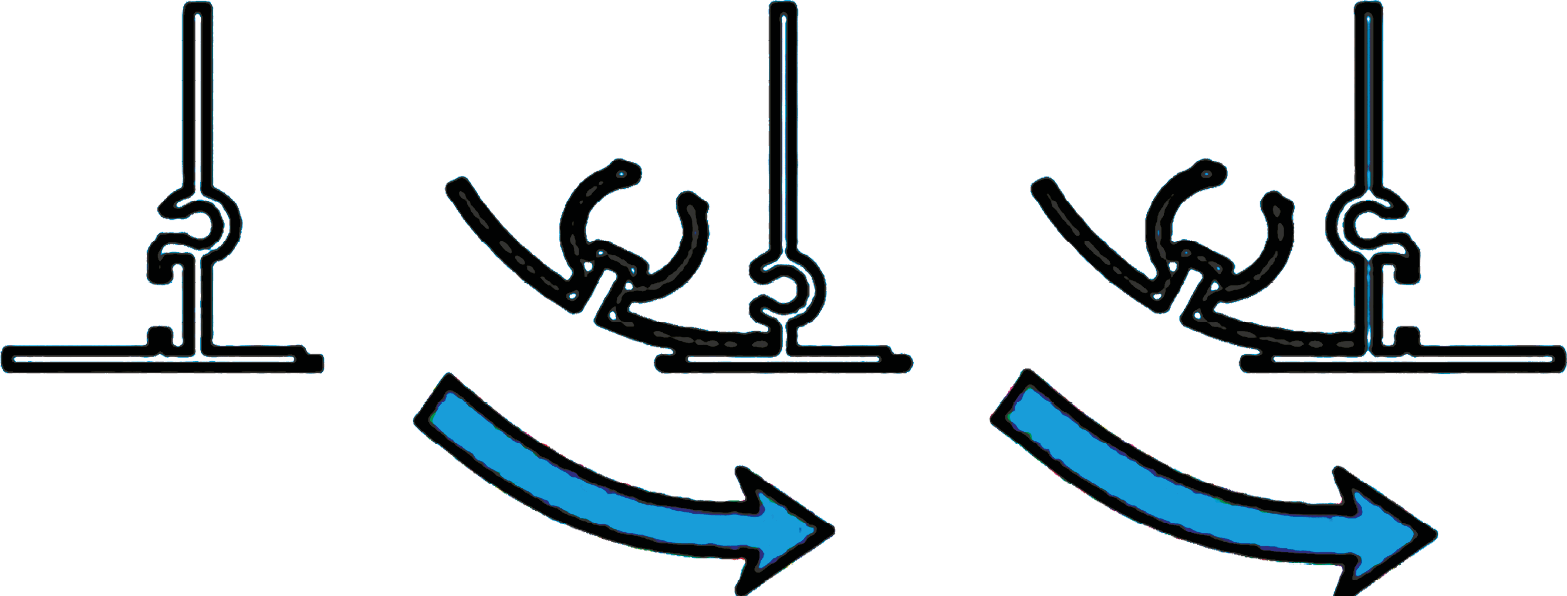

Insuflação horizontal para caudal elevado
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c17bd20ce7838c4d0a1f_LAU-HF-orientacoes-2.png)

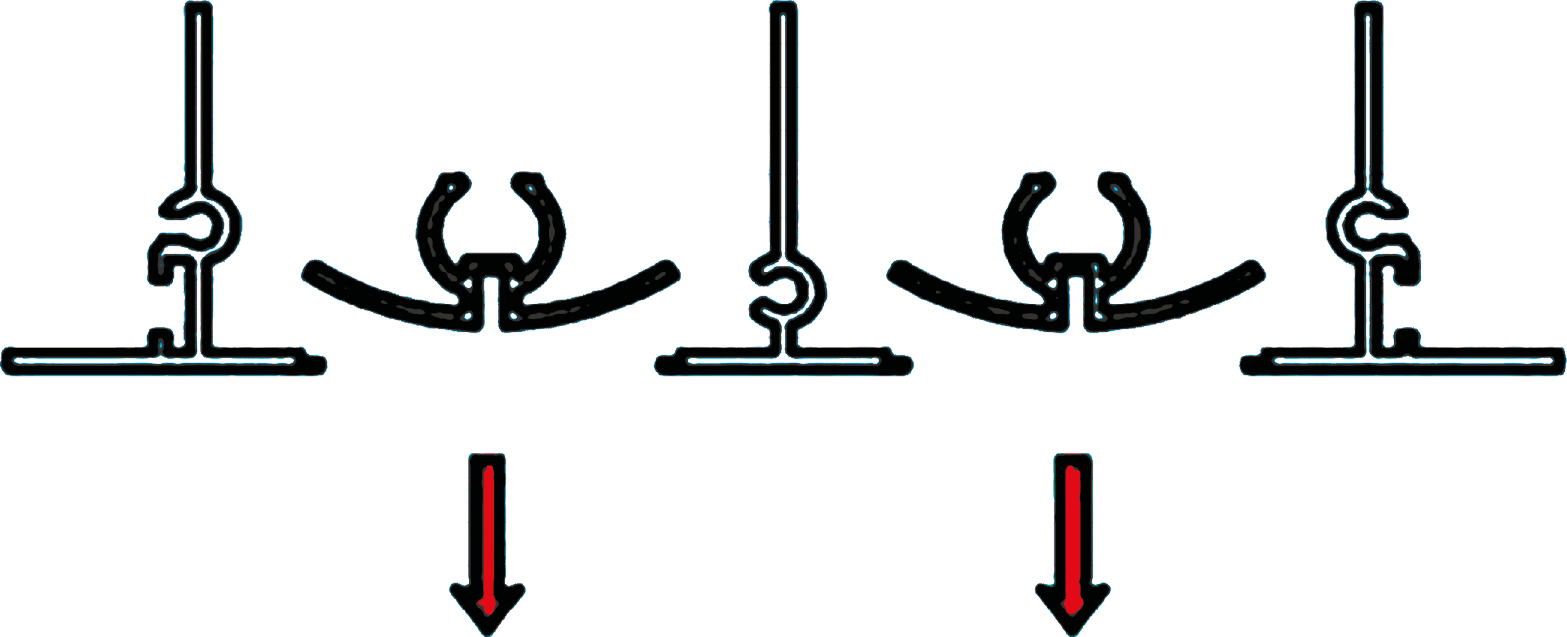

Insuflação vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c186e80faa60509c08c7_LAU-HF-orientacoes-3.png)
TABELA DE SELEÇÃO RÁPIDA
LAU HF - metro linear

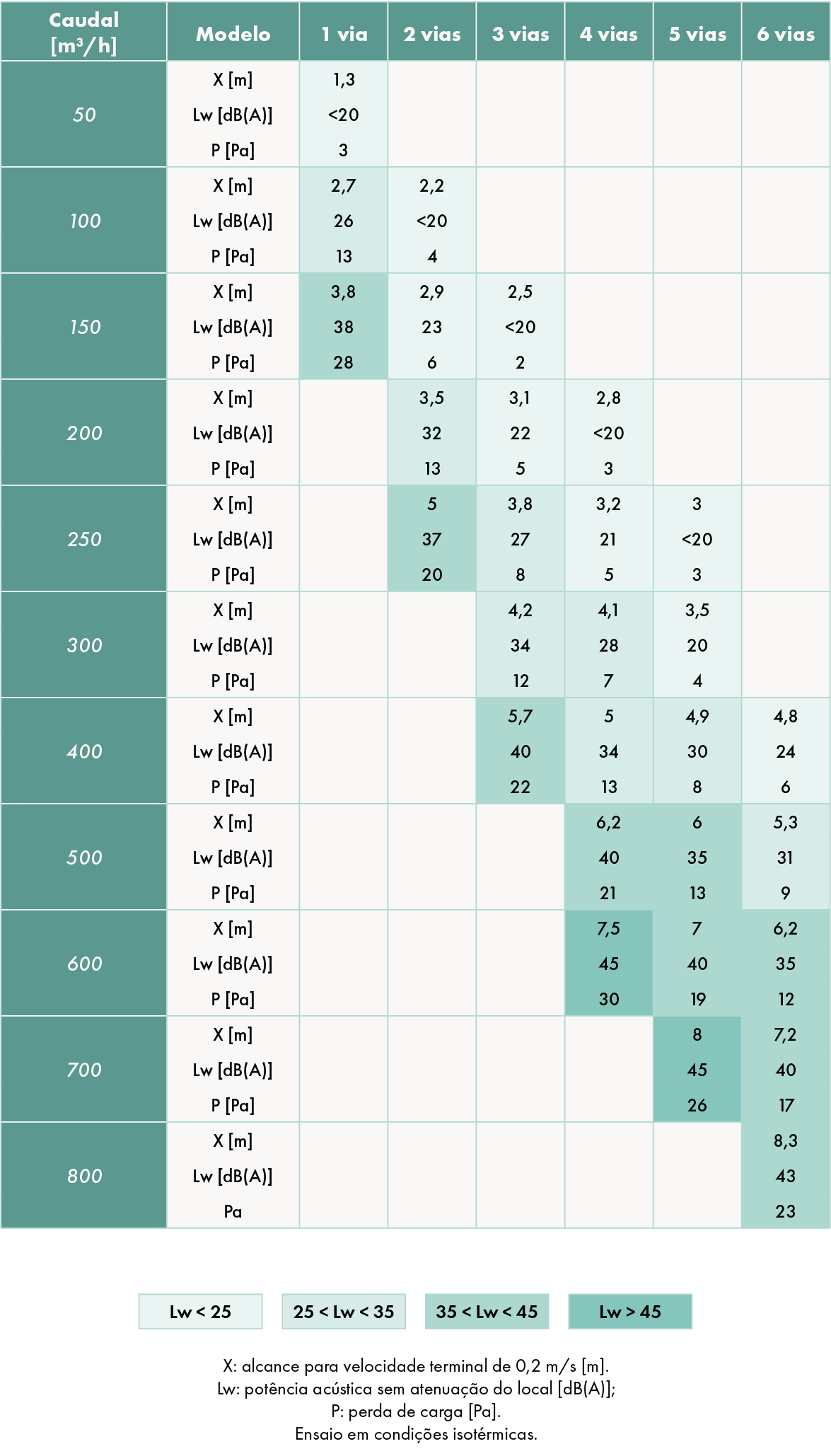

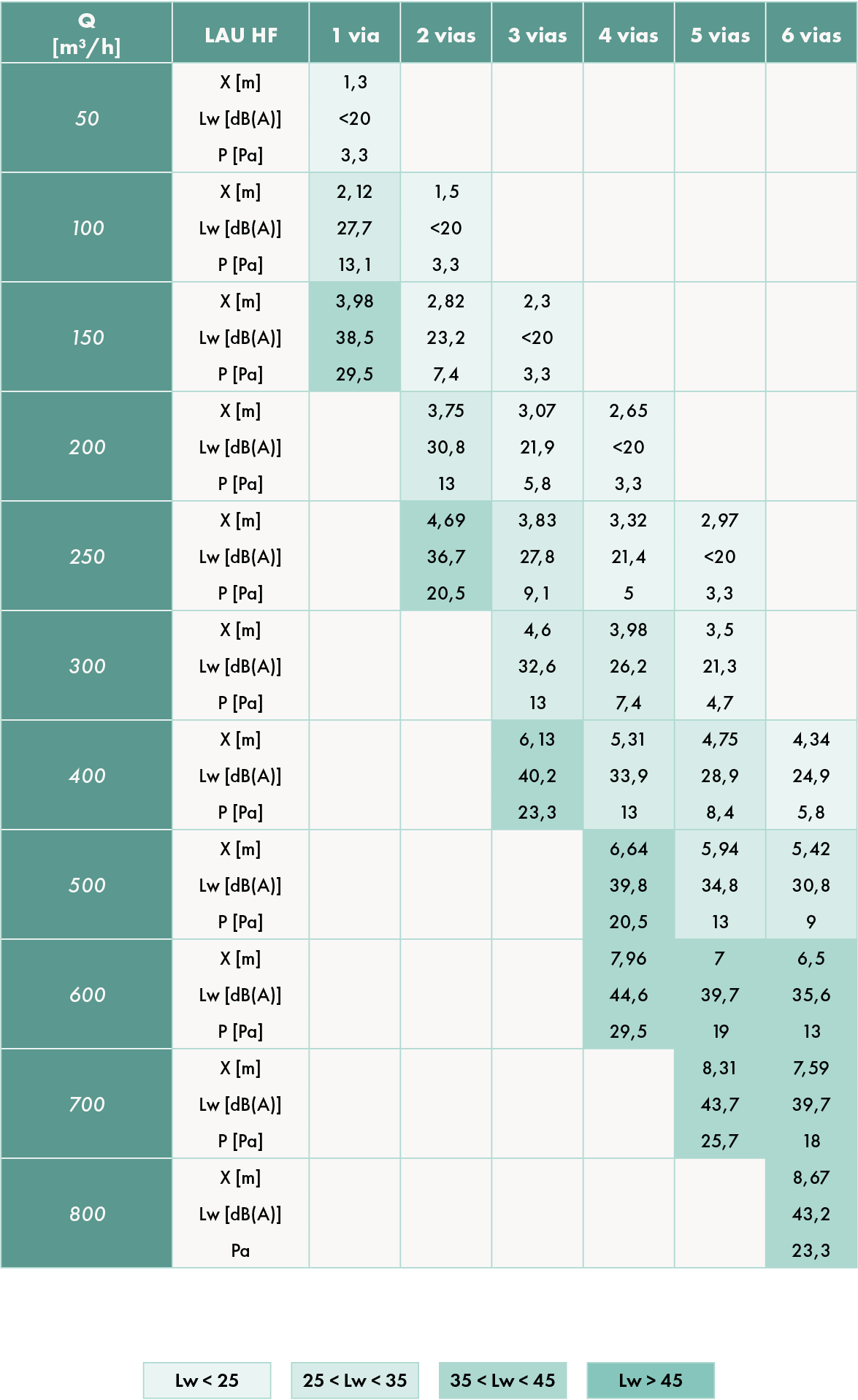

Insuflação horizontal com efeito Coanda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c1b53b3d4b675e9308f9_LAU-HF-selecao-horizontal-coanda.png)

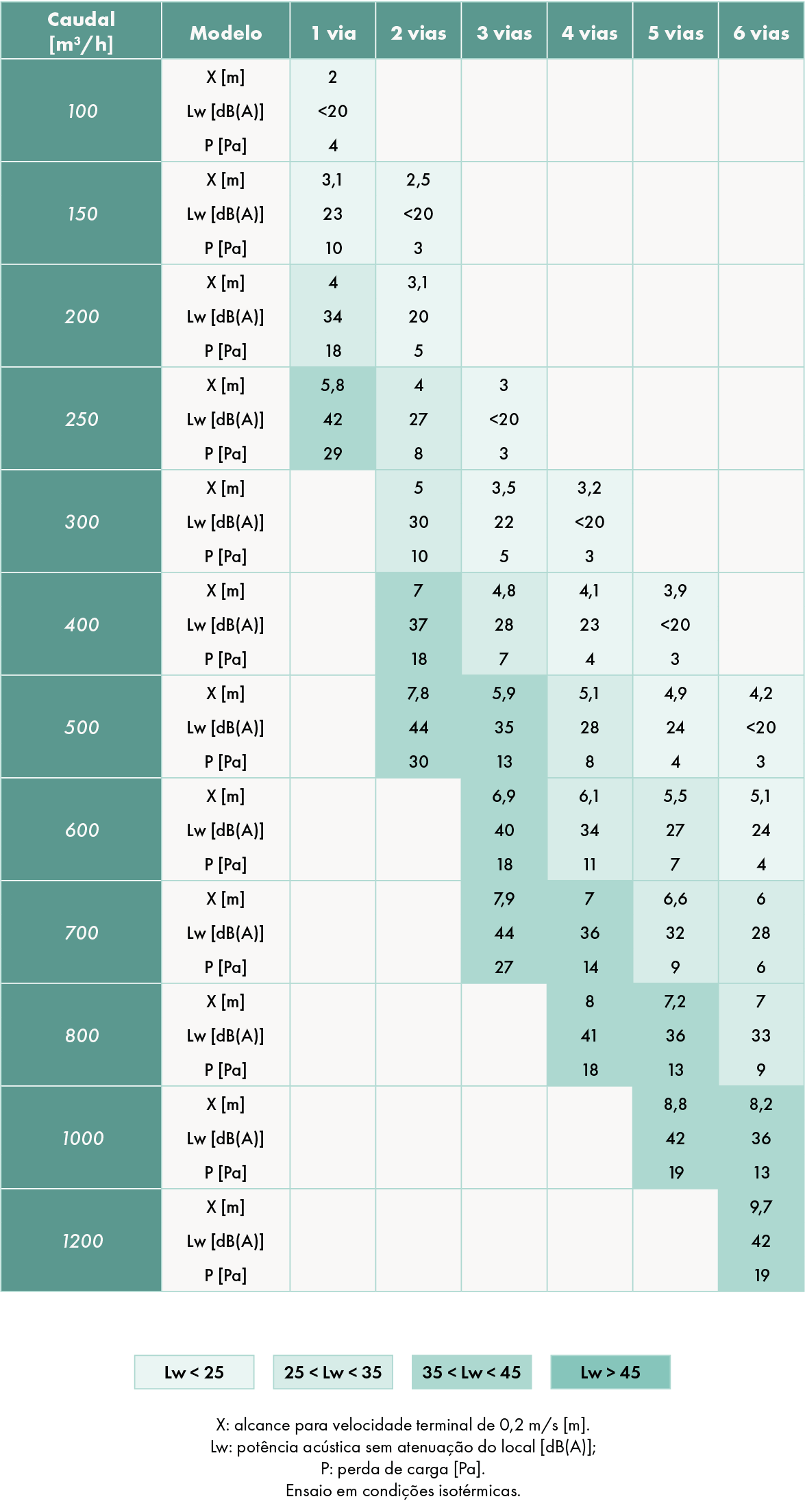

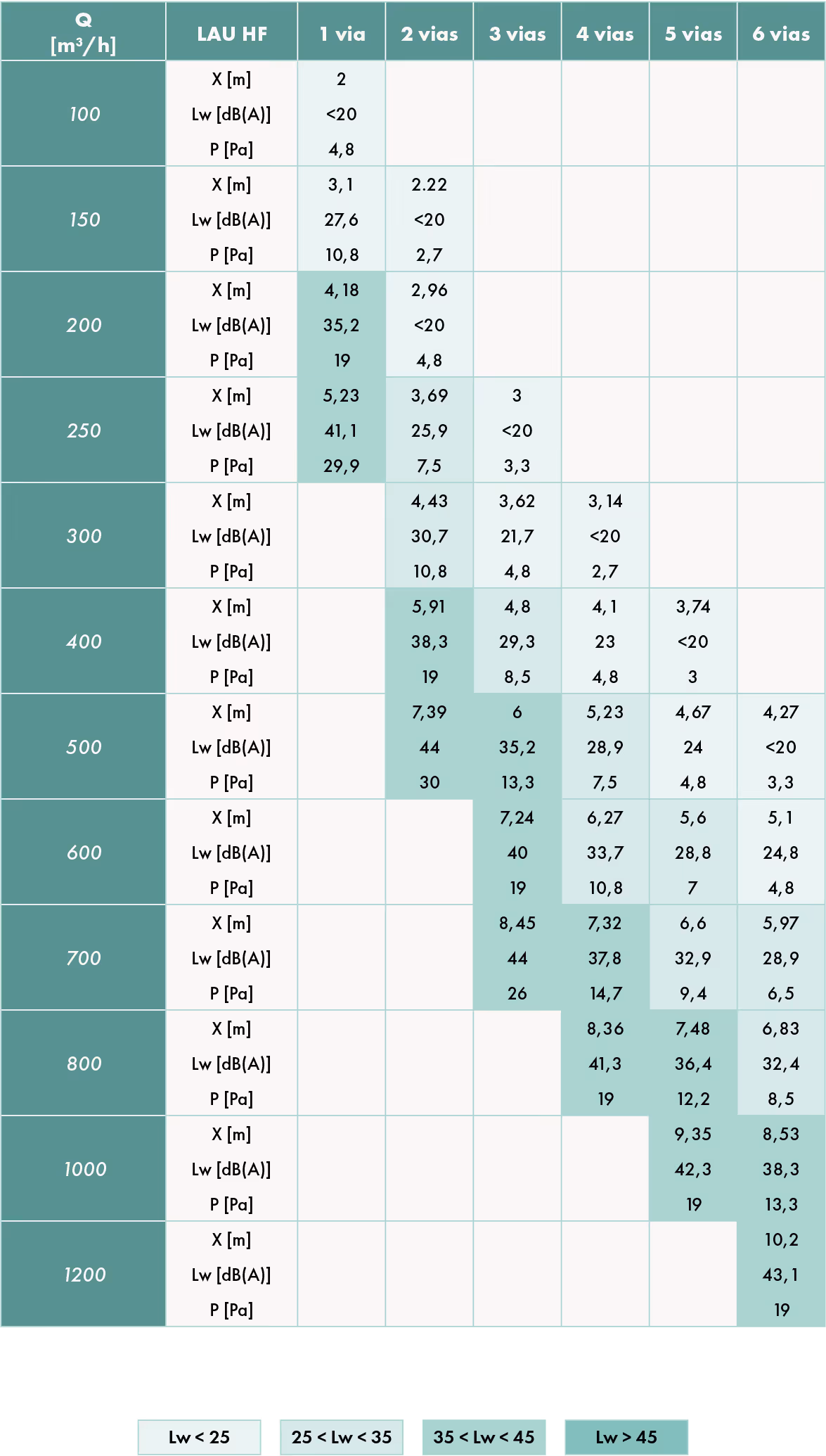

Insuflação horizontal
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c1cbeea79153cfd32c7e_LAU-HF-selecao-horizontal.png)

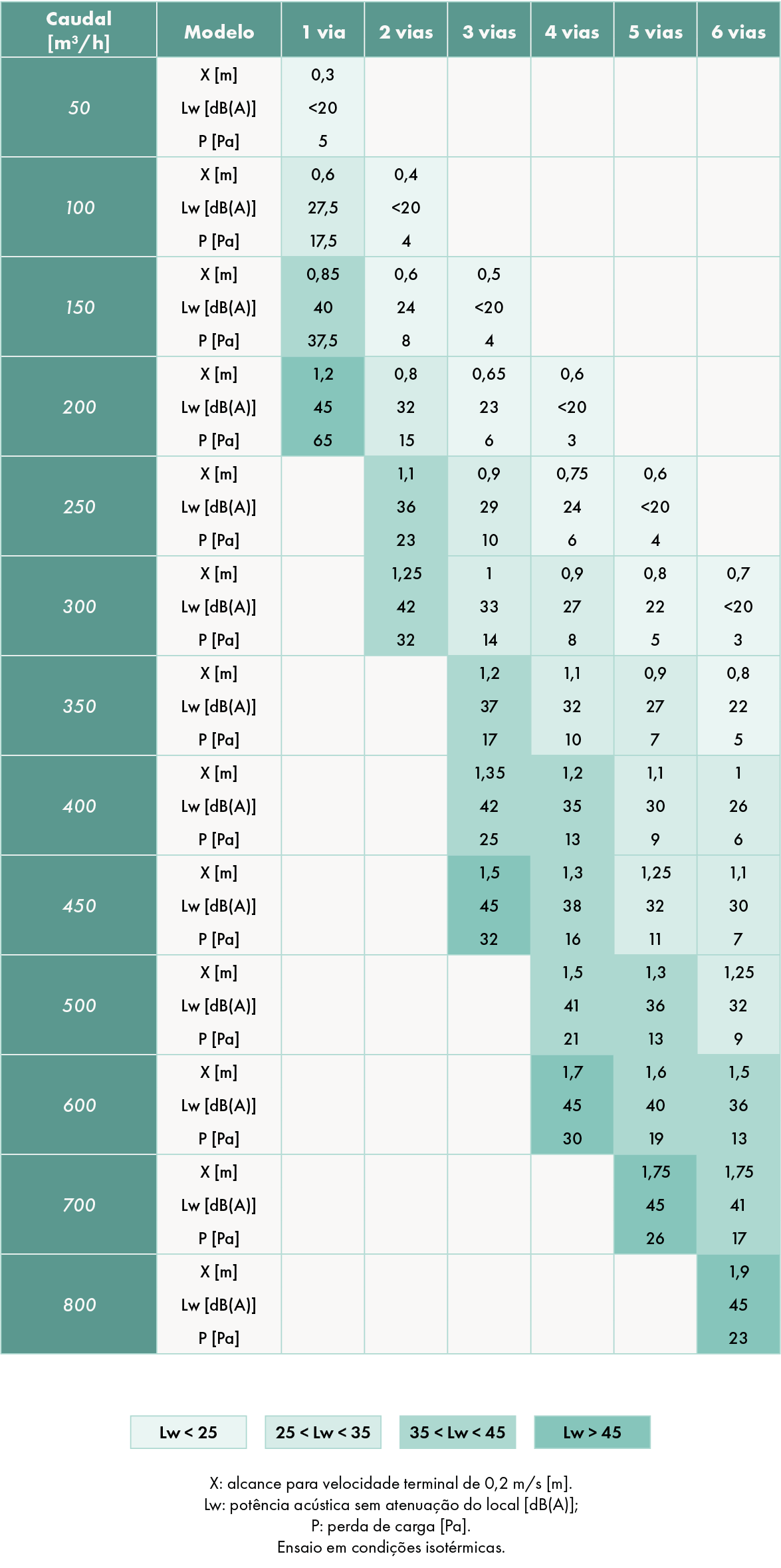

Insuflação vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a4c1f014defdc17a3f7567_LAU-HF-selecao-vertical.png)
