LAU HF
difusor linear com defletores para caudais elevados
Este es un texto dentro de un bloque div.
Ventajas
Solução especialmente concebida para caudais elevados.
Perdas de carga reduzidas e baixo nível sonoro.
Adaptação do difusor para insuflação horizontal ou vertical.
Orientação regulável em obra.
Facilidade de montagem.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 8 dimensões disponíveis, 1 a 6 vias, 5 tipos de acabamento (tarifas).
- Dimensões limite de fabrico: 300 mm / 2000 mm (comprimento por troço).
- Caudais indicativos de 50 até 1200 m³/h (tabelas de seleção).
DESIGNACIÓN
APLICACIÓN/USO
- Difusor ideal para instalações em espaços com pé direito elevado, entre 3 a 6m, tais como: escritórios do tipo open space, galerias, alas hospitalares, etc..
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor linear em alumínio, com defletores em alumínio.
- Acabamentos disponíveis para o difusor: alumínio anodizado à cor natural ou pintado a branco RAL 9003 mate.
- Acabamentos disponíveis para os defletores: anodizado, preto ou branco.

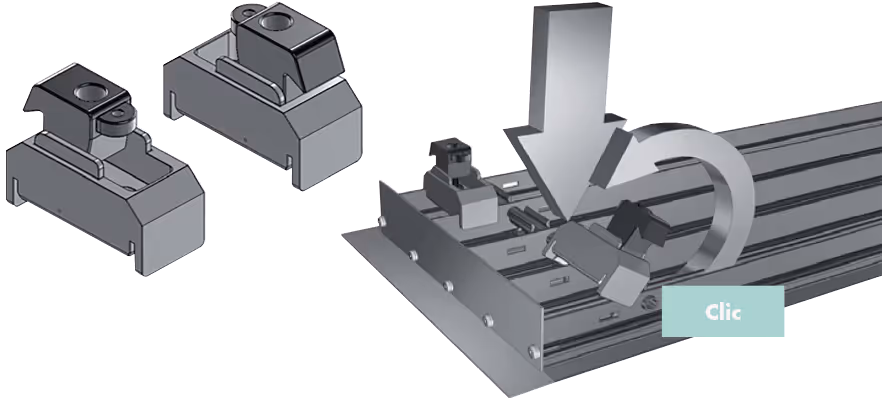

- Difusor standard com sistema de montagem rápida.
OPCIONES
- Acabamento RSD: difusor pintado a 9003 mate, sem defletores.
- Outras lacagens possíveis (sob consulta).
- Cantos a 90º.
- Possibilidade de fornecimento de pleno, com ou sem registo integrado e com possibilidade de isolamento interno e/ou externo (modelo PFU 94).

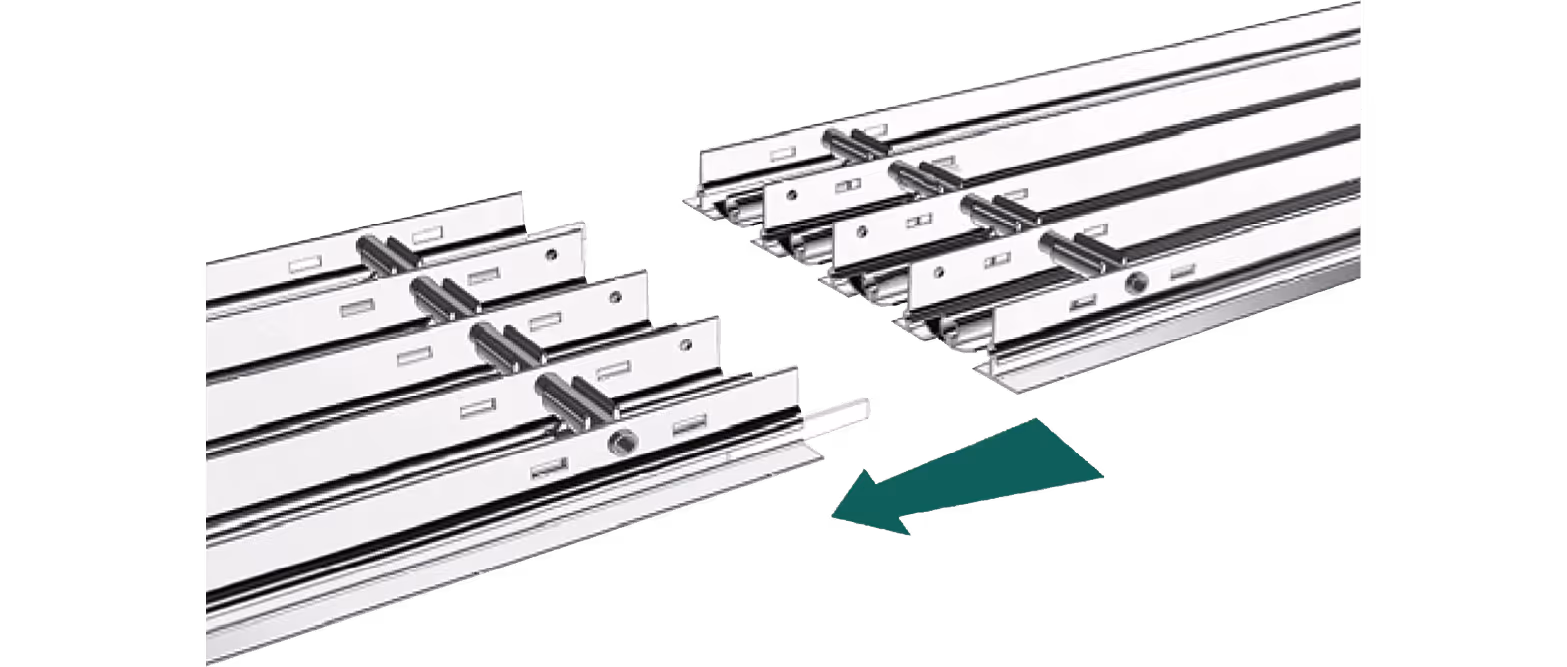

Disponível em comprimento contínuo:

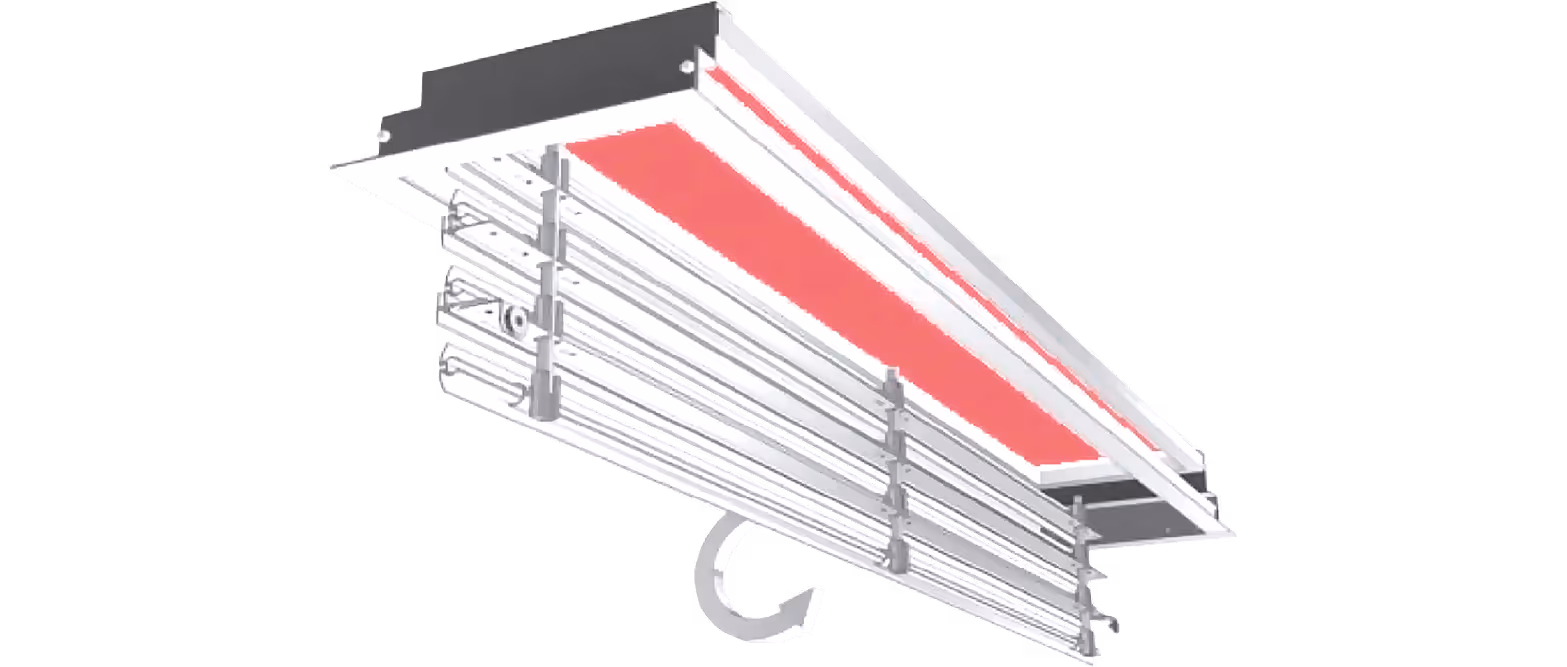

Porta-filtro integrado:
Versão com abas dos topos reduzidas (8,5 mm):
Versão sem abas visíveis nos topos:
Versão em painel para instalação em teto falso:
EMBALAJE
- Vendido à unidade.
DIMENSIONES

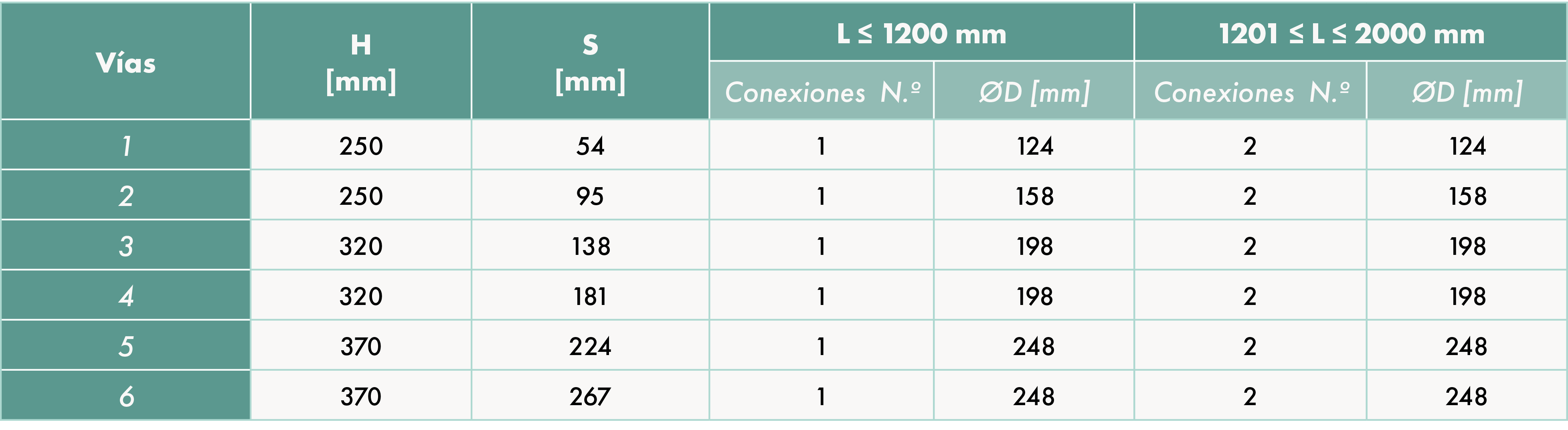

ATRAVANCAMENTOS

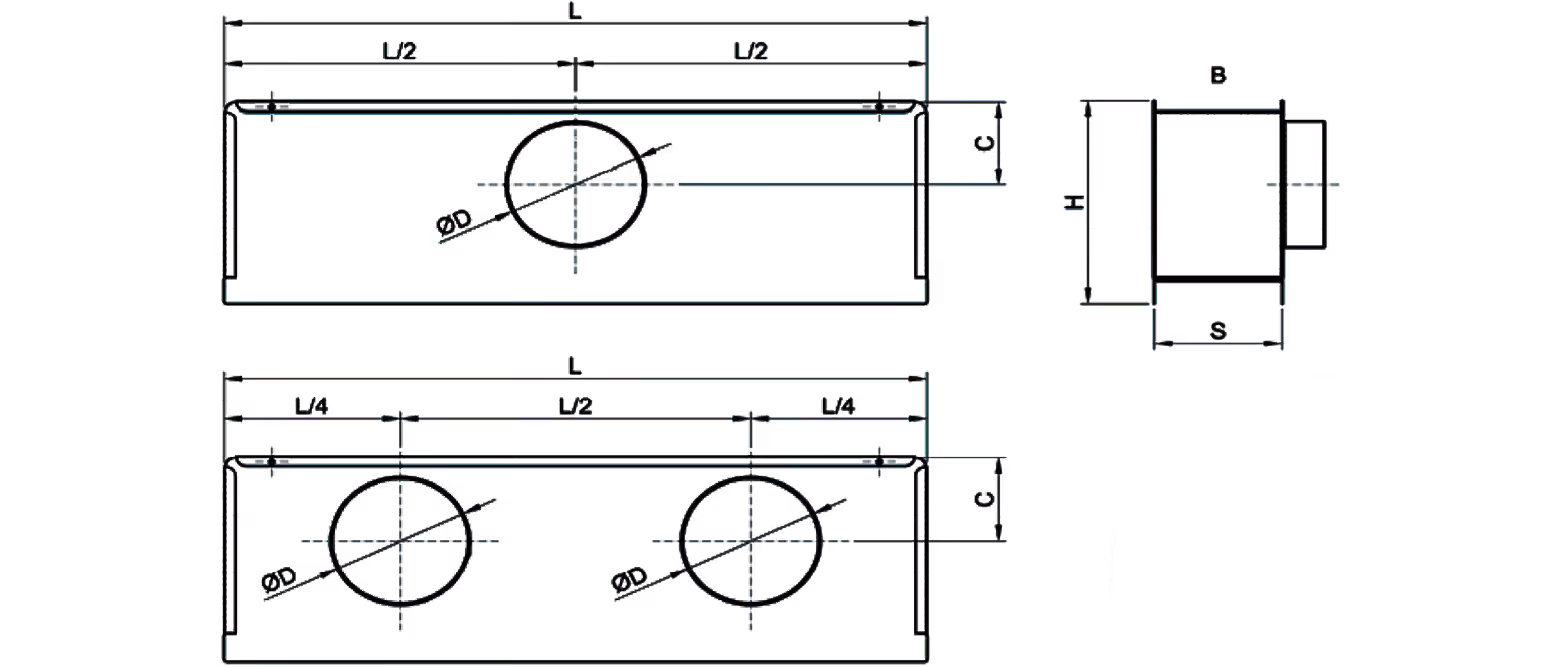

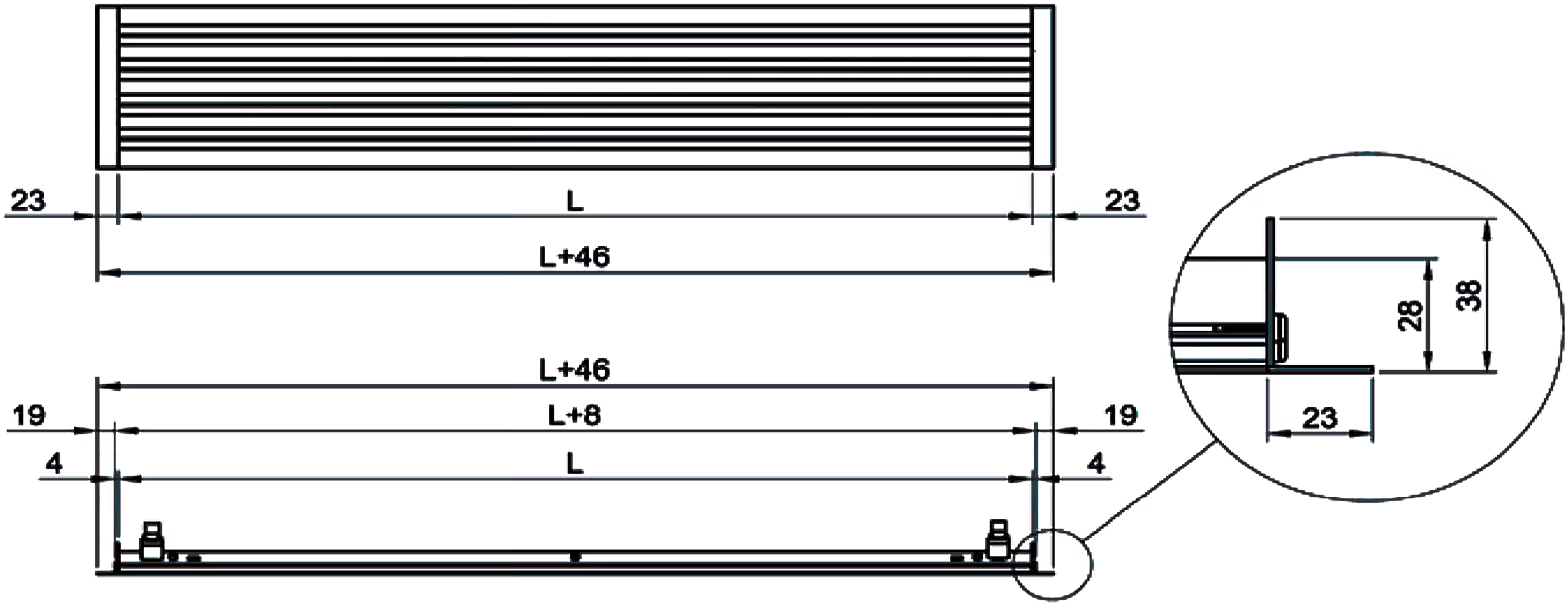

Versão standard: difusor e pleno

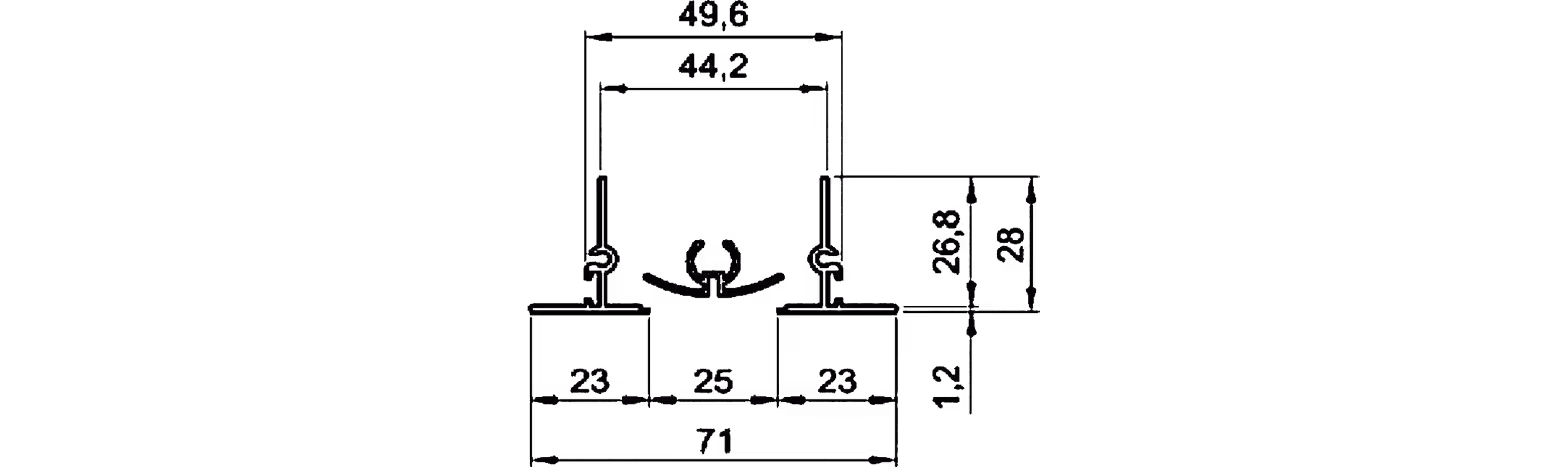

1 via
2 vias

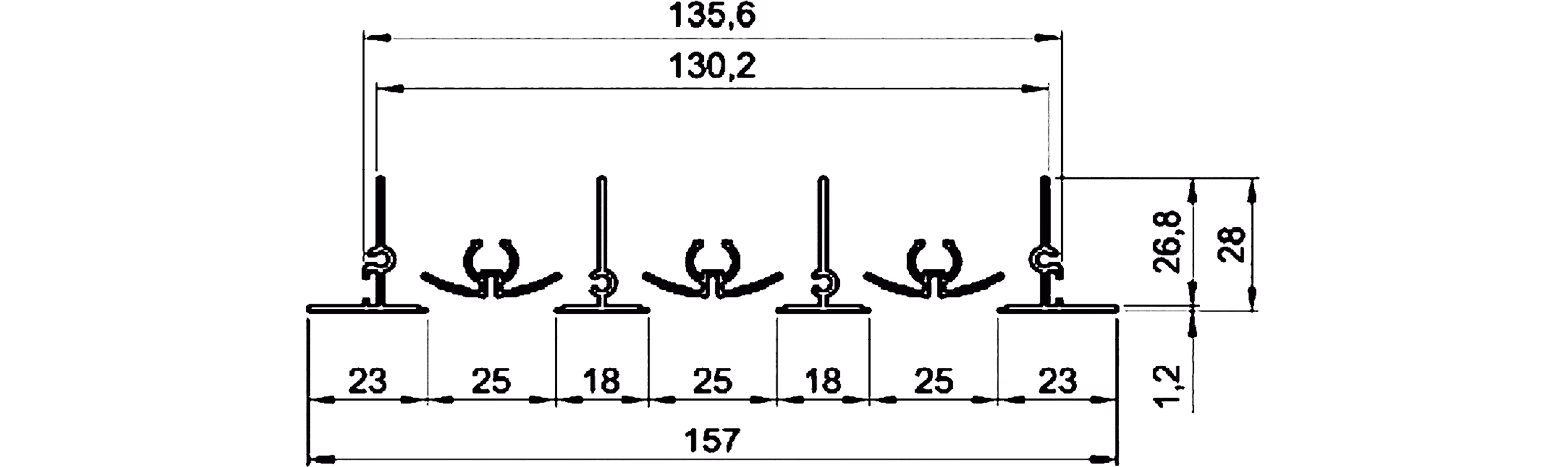

3 vias
4 vias
5 vias
6 vias

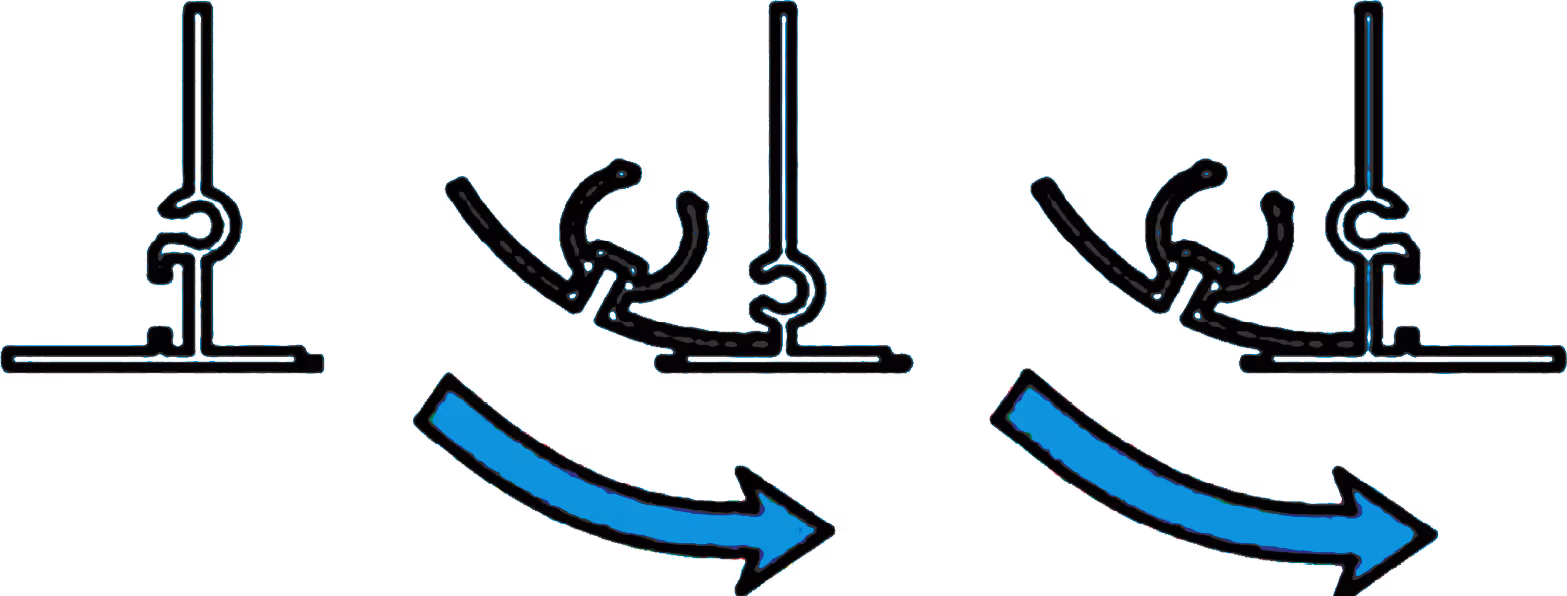

ORIENTAÇÕES
Insuflação horizontal com elevado efeito Coanda
Insuflação horizontal para caudal elevado

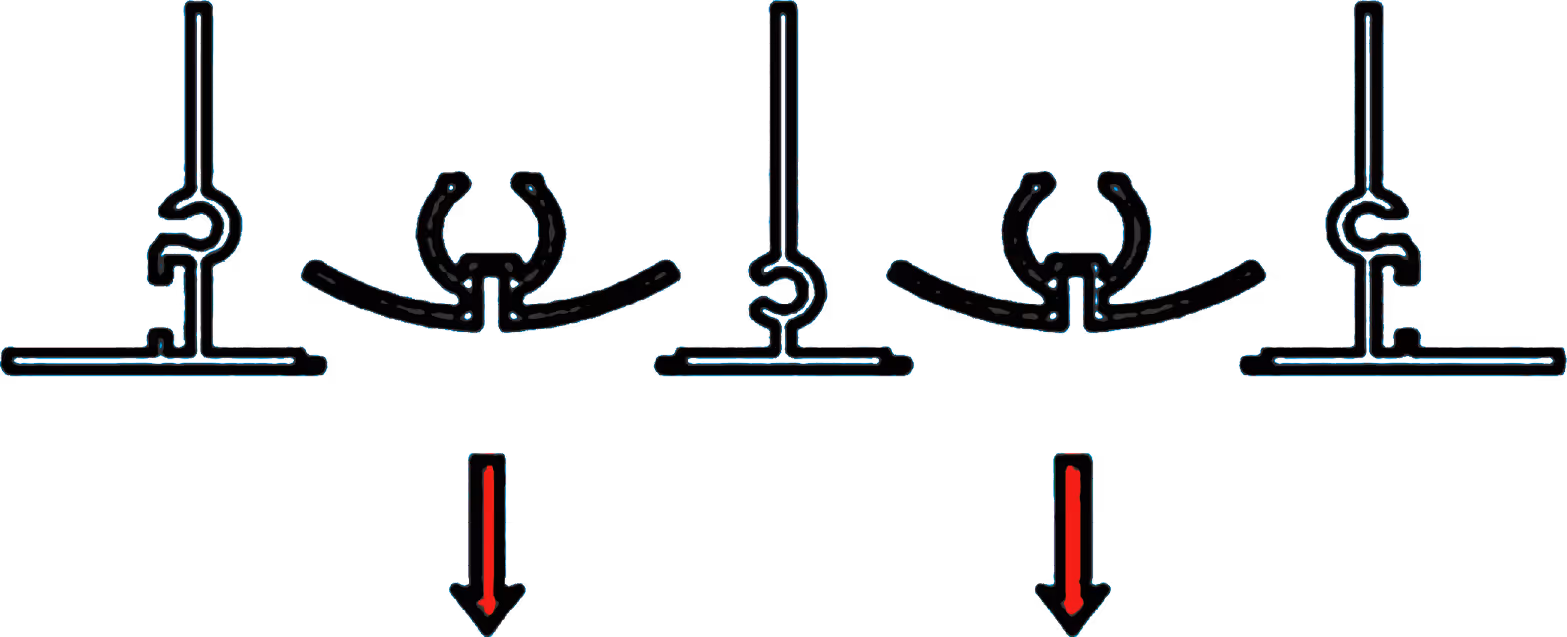

Insuflação vertical
SELECCIÓN
TABLA DE SELECCIÓN RÁPIDA
LAU HF - medidor lineal

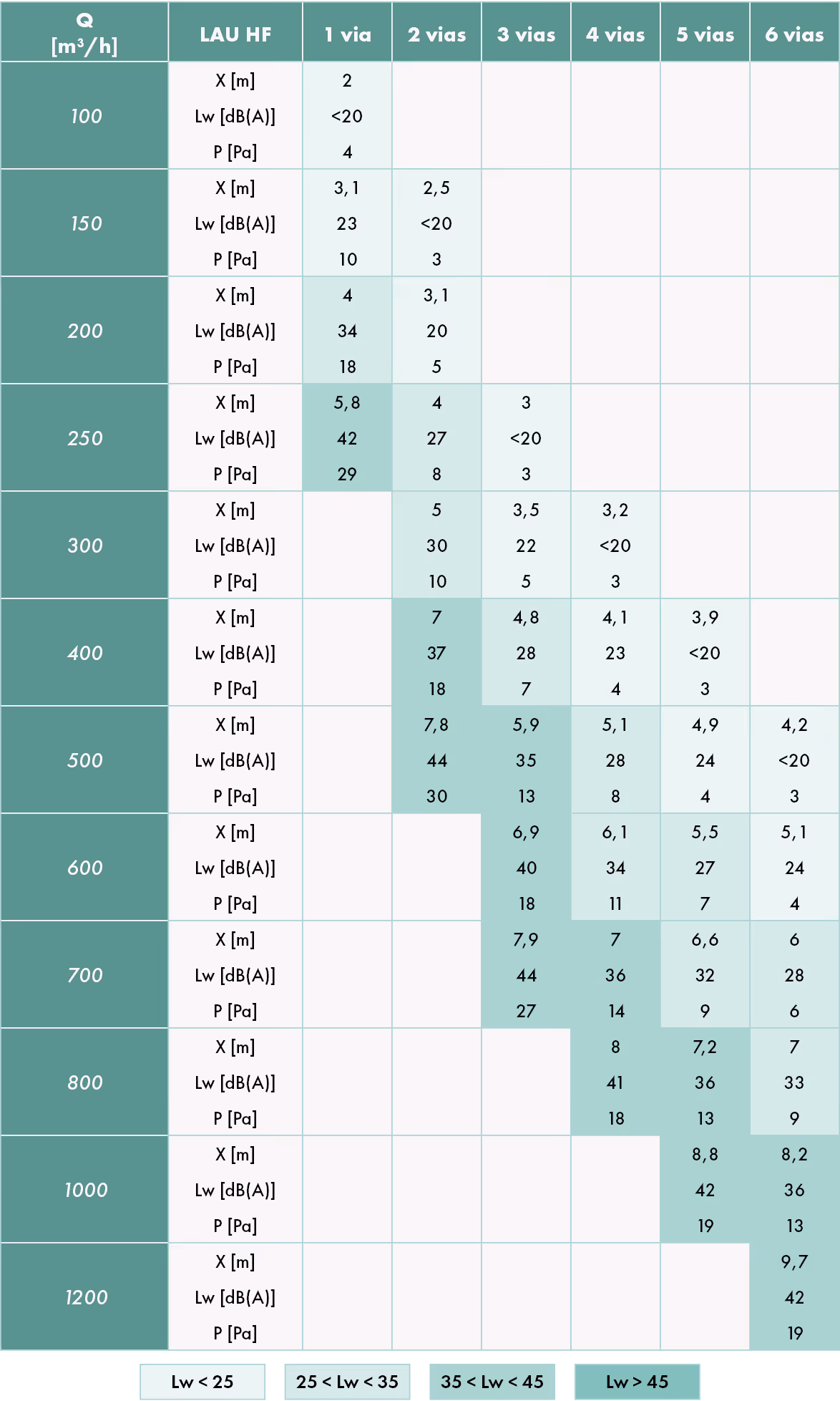

Insuflación horizontal con efecto Coanda
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa]. Ensayo en condiciones isotérmicas.

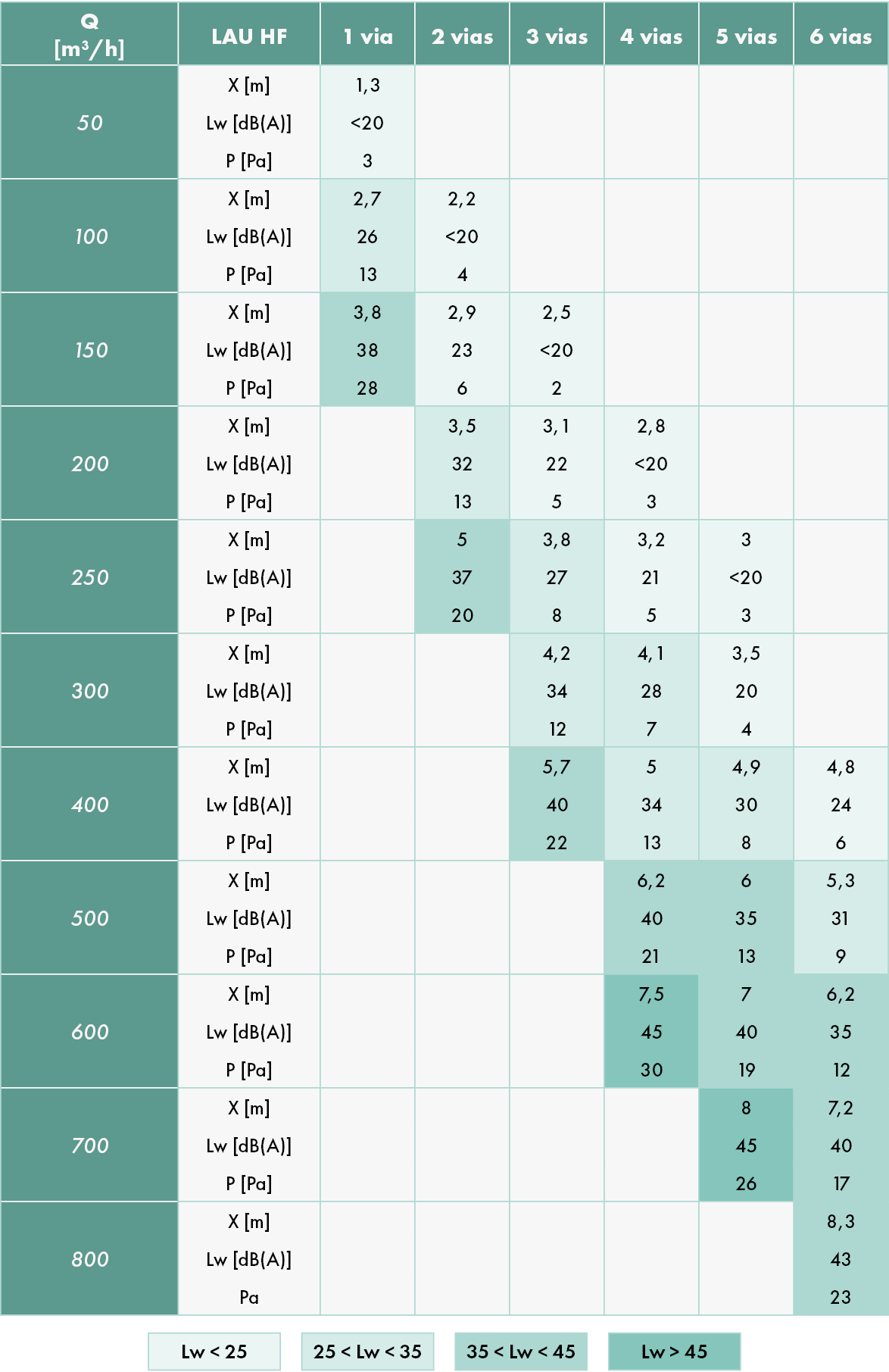

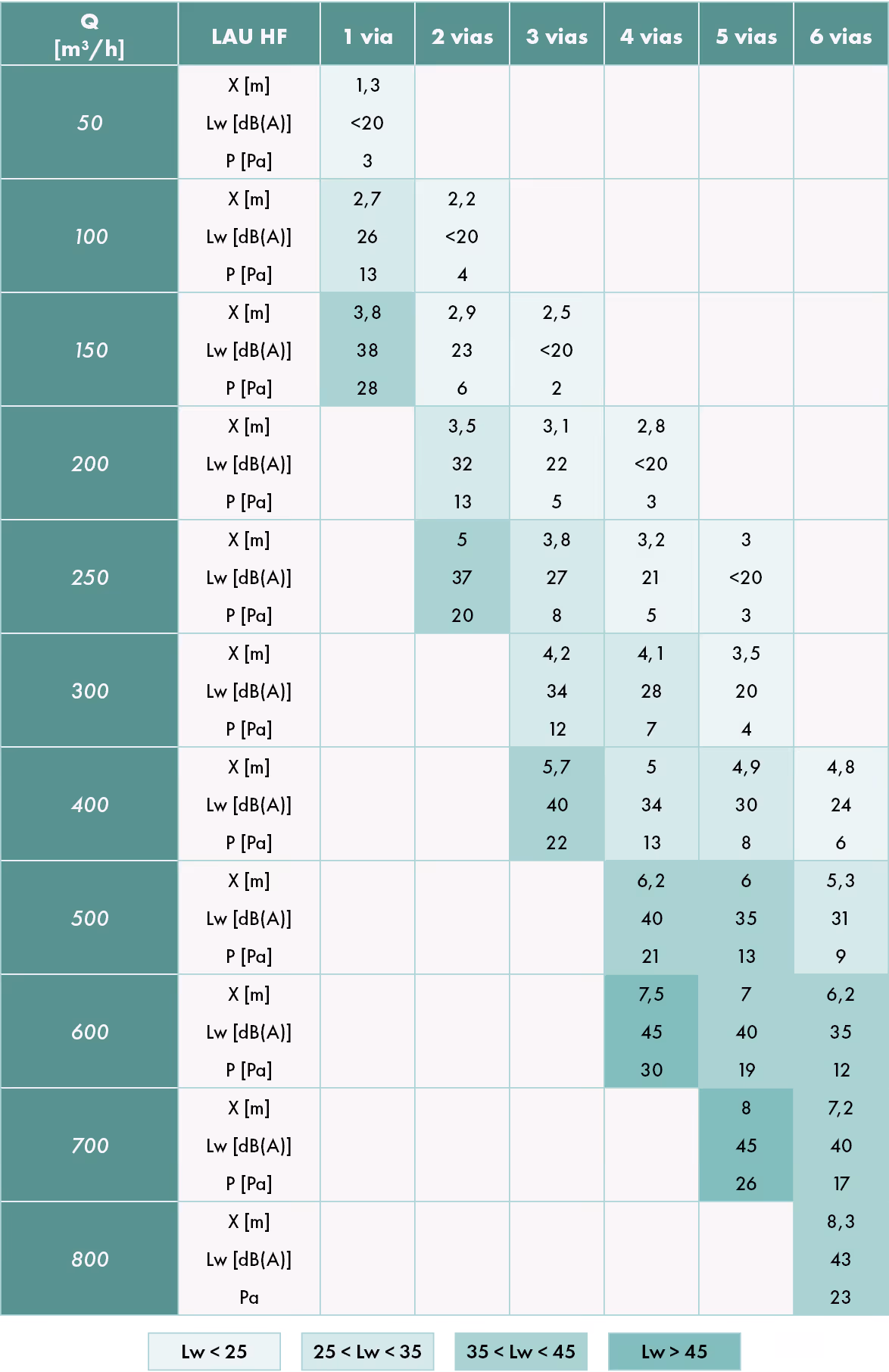

Insuflación horizontal
Lw: potencia acústica sin atenuación ambiente [dB (A)];
P: pérdida de carga [Pa].
Ensayo en condiciones isotérmicas.

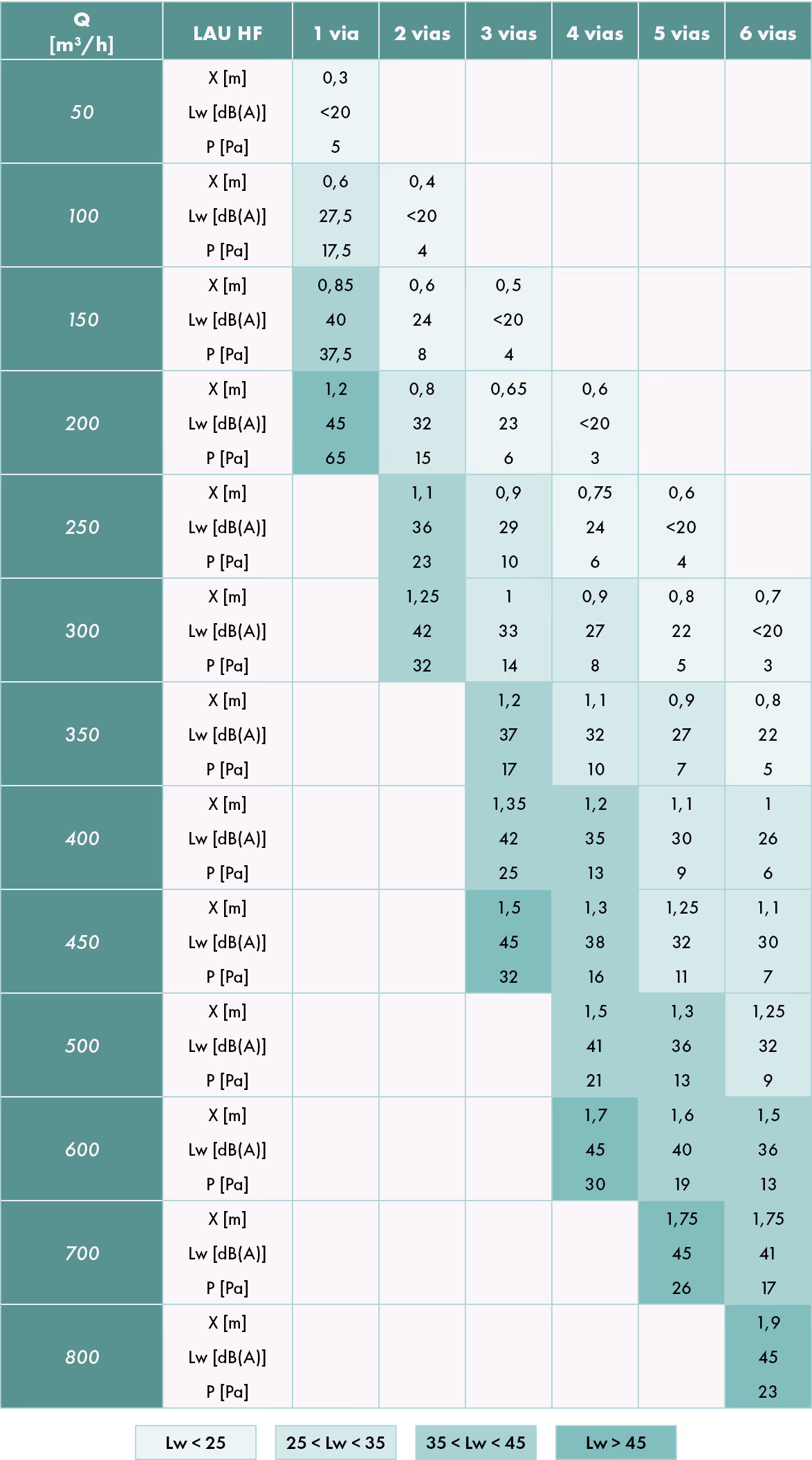

Insuflación vertical
Lw: potencia acústica sin atenuación ambiente [dB (A)];
P: pérdida de carga [Pa].
Ensayo en condiciones isotérmicas.
