LAC Déco
grelha linear em alumínio sem aba
Vantagens
Integração perfeita, aro a embutir em gesso.
Robustez.
Núcleo amovível.
Instalação em parede ou no teto.
Possibilidade de filtro integrado.
DESCRIÇÃO TÉCNICA
GAMA
- Dimensões standard de 200 x 75 a 2000 x 600 mm.
- Deflexão simples.
- Alhetas inclinadas a 15º, ou simétricas.

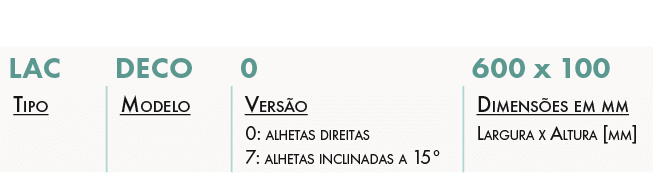

DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Insuflação e retorno, montagem em parede ou no teto.
CONSTRUÇÃO / COMPOSIÇÃO
- Estrutura instalada no aro e alhetas frontais fixas direitas ou inclinadas a 15º, em alumínio.
- Fixação através de parafusos, com posterior revestimento da aba com gesso.
- Permite um segundo conjunto de alhetas para dupla deflexão (opção).
- Núcleo amovível para facilitar a instalação e acabamento.
OPÇÕES
- Outras cores RAL.
- Registo de caudal.
- Filtro rígido plano.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
Dimensões em mm.
SELEÇÃO

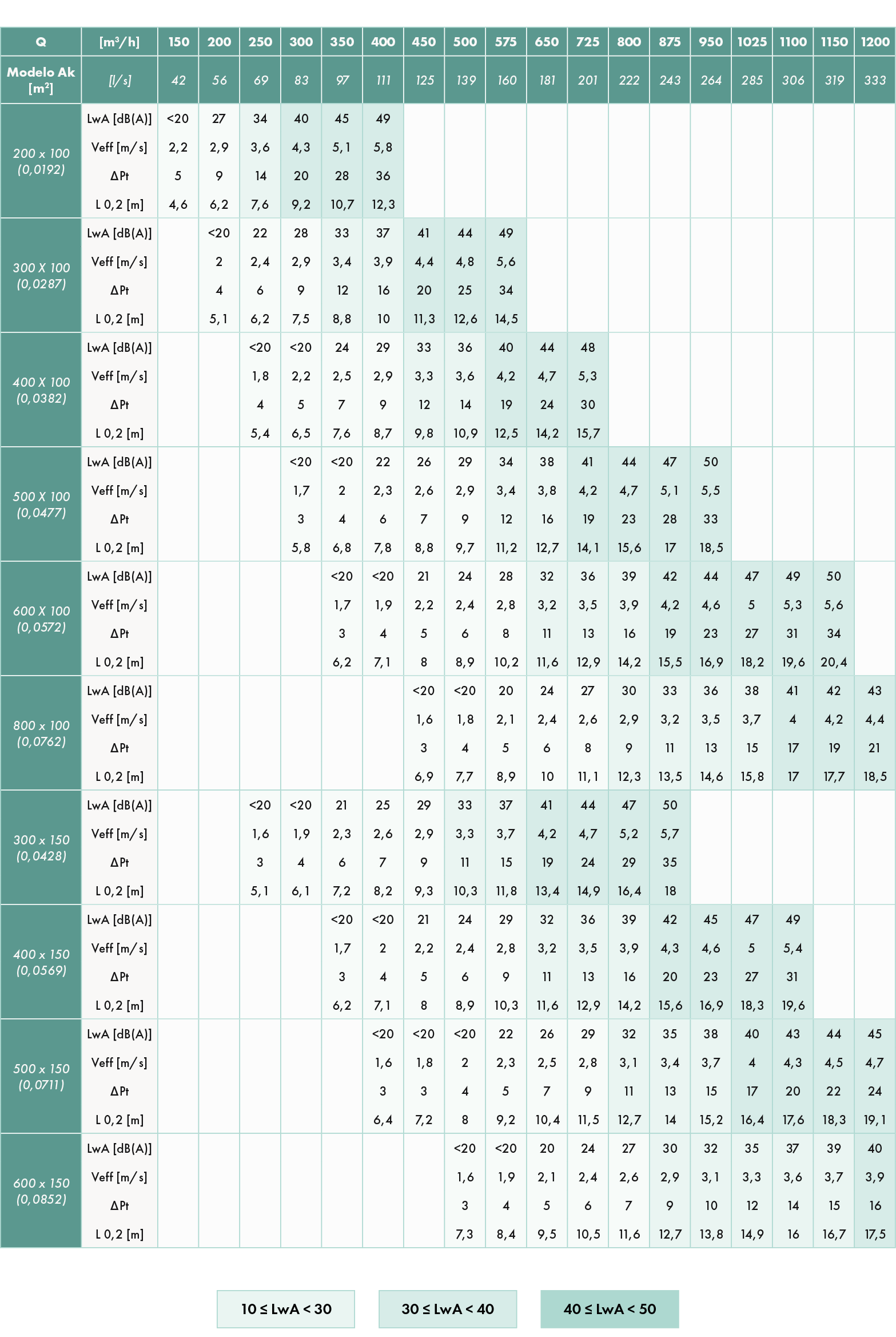

TABELAS DE SELEÇÃO PARA LAC DÉCO
Resultados
INSTALAÇÃO
ESQUEMA DE MONTAGEM DA LAC DÉCO
1 - Remover a grelha central do difusor.
2 - Inserir a moldura oculta na abertura da placa de gesso cartonado.
Dimensão da abertura no teto falso: (B + 32) x (H + 32) mm.
3 - Rodar a moldura oculta para facilitar a entrada na abertura.
4 - Posicionar a moldura oculta no interior da abertura e colocar as baionetas de fixação no teto.
5 - Mantendo a moldura oculta em contacto com a placa de gesso cartonado, inserir um parafuso autoperfurante de baixo para cima em cada baioneta de fixação.
6 - Aplicar fita de junta para gesso cartonado.
7 - Aplicar massa de acabamento para gesso cartonado.
8 - Inserir a grelha no difusor.
