LAC Deco
rejilla lineal de aluminio sin solapa
Ventajas
Perfecta integración, marco para empotrar en yeso.
Robustez.
Núcleo extraíble.
Instalación en pared o techo.
Posibilidad de filtro integrado.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones estándar de 200 x 75 a 2000 x 600 mm.
- Deflexión simple.
- Alhetas inclinadas a 15° o simétricas.

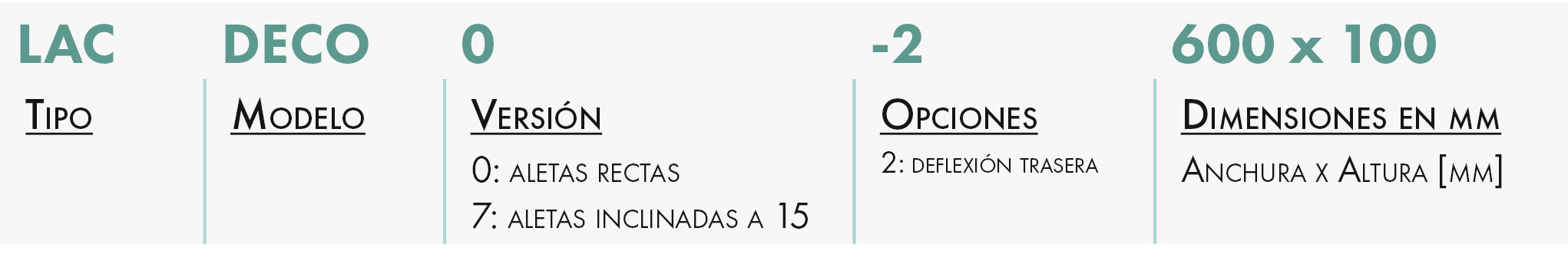

DESIGNACIÓN
APLICACIÓN/USO
- Inflación y retorno, montaje en pared o techo.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura instalada en el aro y solapas frontales fijas a la derecha o inclinadas a 15º, en aluminio.
- Fijación mediante tornillos, con posterior revestimiento de la solapa con yeso.
- Permite un segundo juego de solapas para doble deflexión (opcional).
- Núcleo extraíble para una fácil instalación y acabado.
OPCIONES
- Otros colores RAL.
- Registro de caudal.
- Filtro rígido plano.
EMBALAJE
- Se vende por unidad.

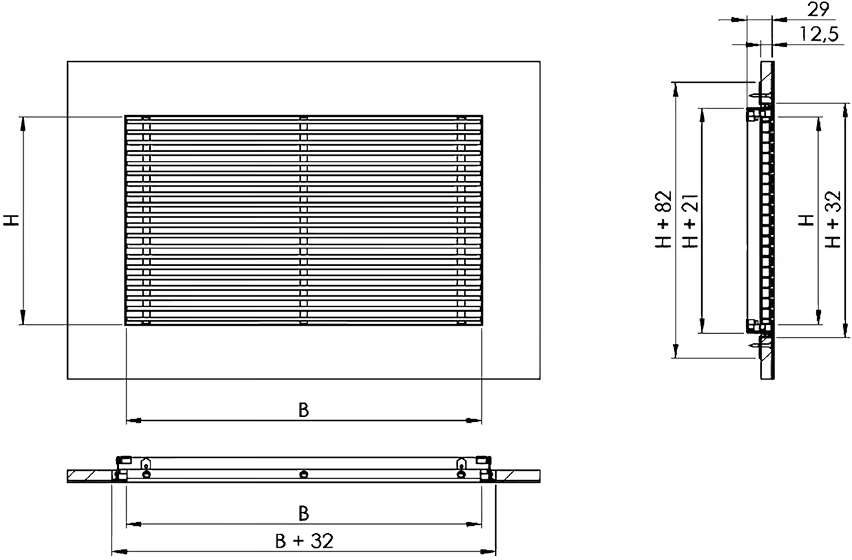

DIMENSIONES
DIMENSIONES
Dimensiones en mm.
SELECCIÓN

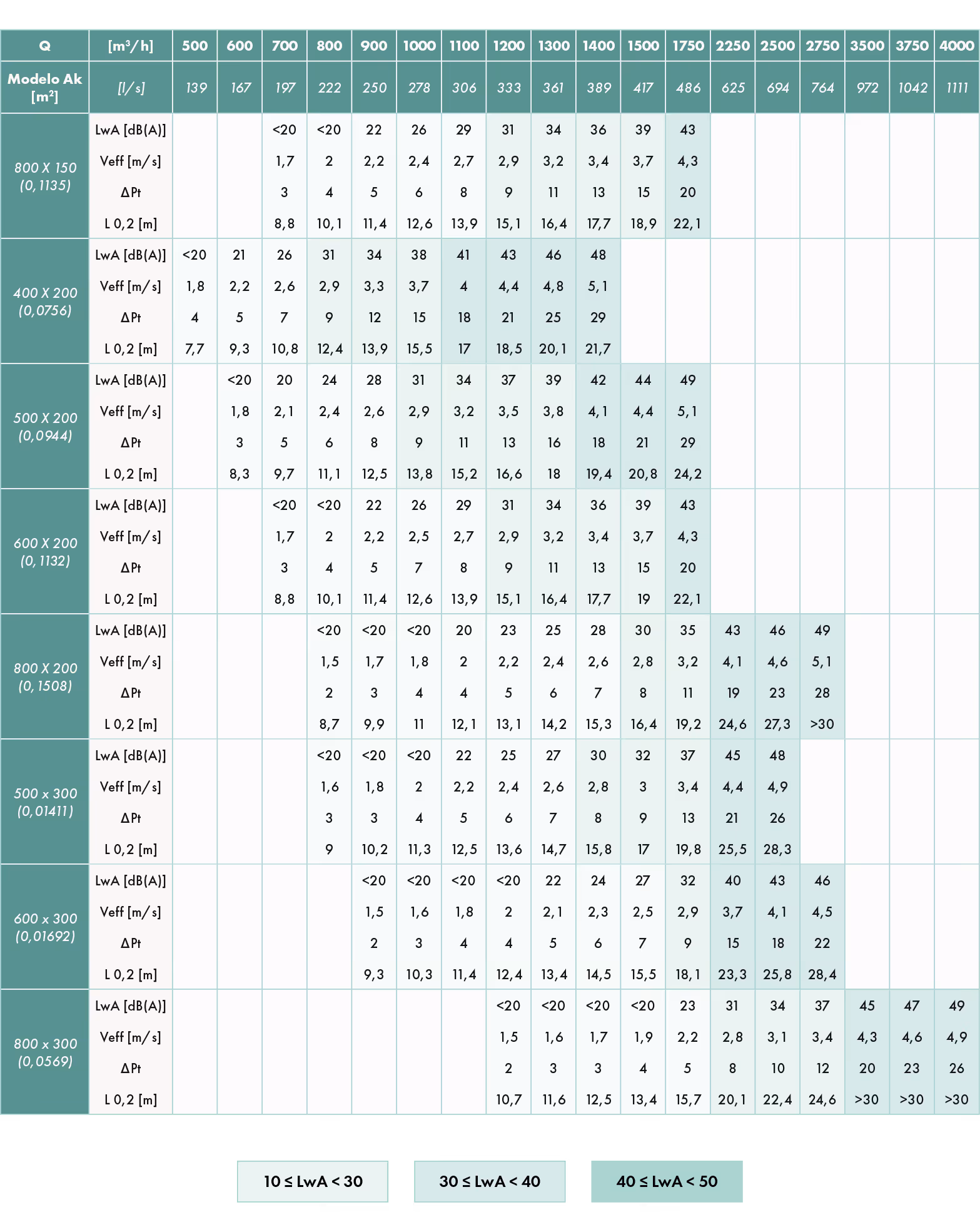

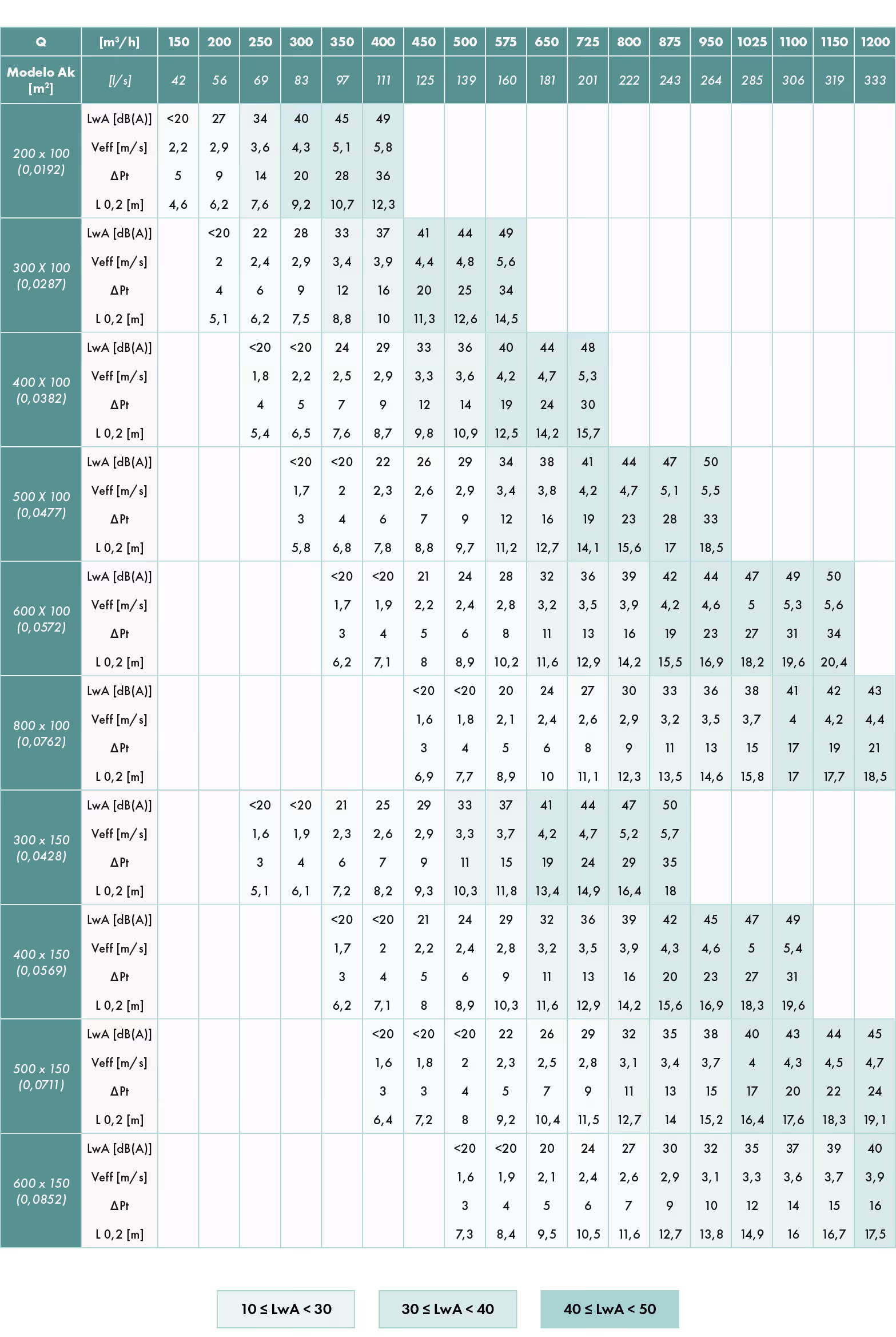

TABLA DE SELECCIÓN PARA LAC DÉCO
INSTALACIÓN

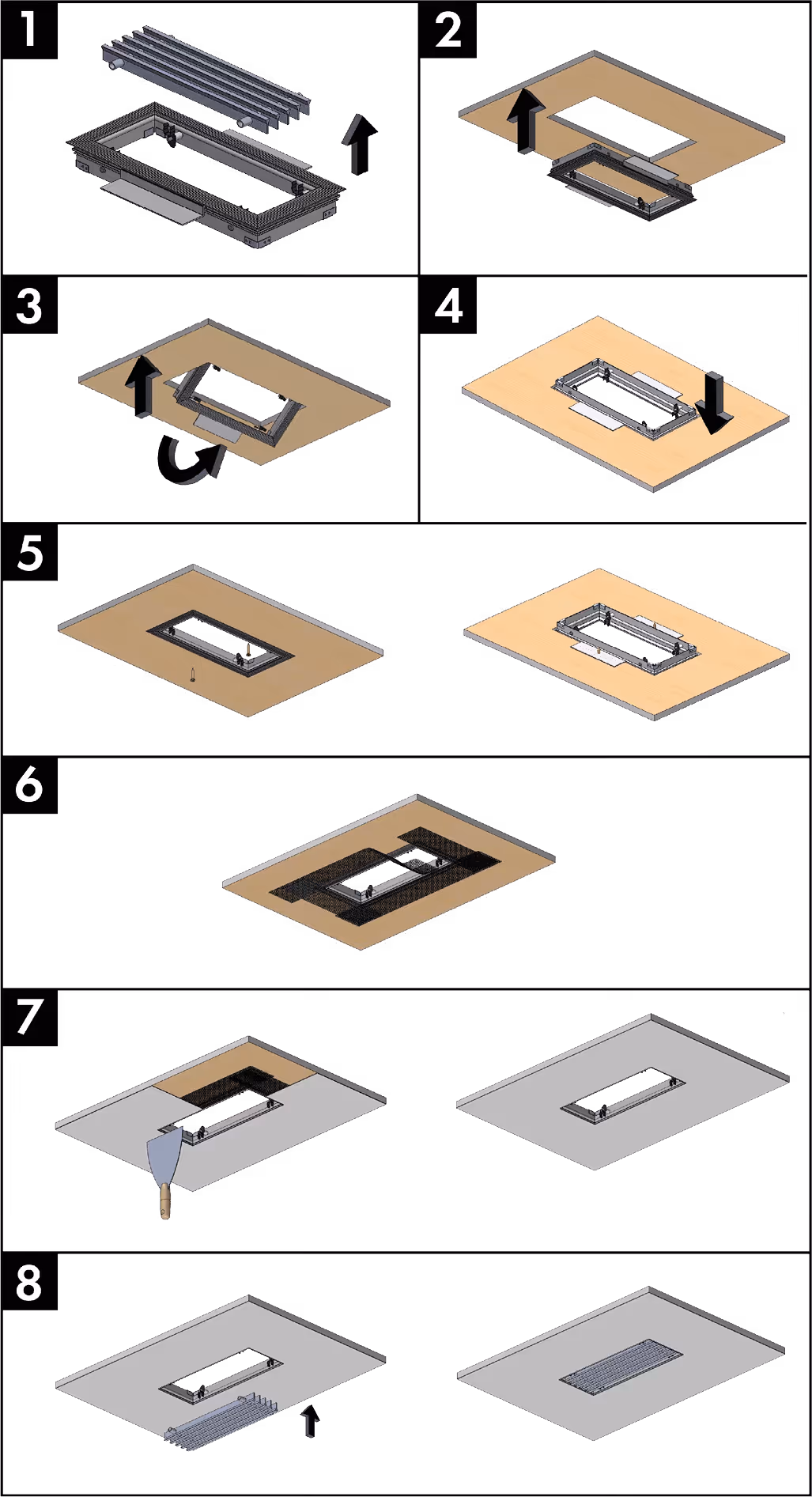

ESQUEMA DE MONTAJE DE LAC DÉCO
1 - Retirar la rejilla central del difusor.
2 - Insertar el marco oculto en la abertura de la placa de cartón yeso.
Dimensión de la abertura en el falso techo: (B + 32) x (H + 32) mm.
3 - Girar el marco oculto para facilitar la entrada en la abertura.
4 - Posicionar el marco oculto en el interior de la abertura y colocar las bayonetas de fijación en el techo.
5 - Manteniendo el marco oculto en contacto con la placa de cartón yeso, insertar un tornillo autorroscante de abajo hacia arriba en cada bayoneta de fijación.
6 - Aplicar cinta de juntas para cartón yeso.
7 - Aplicar masilla de acabado para cartón yeso.
8 - Insertar la rejilla en el difusor.
