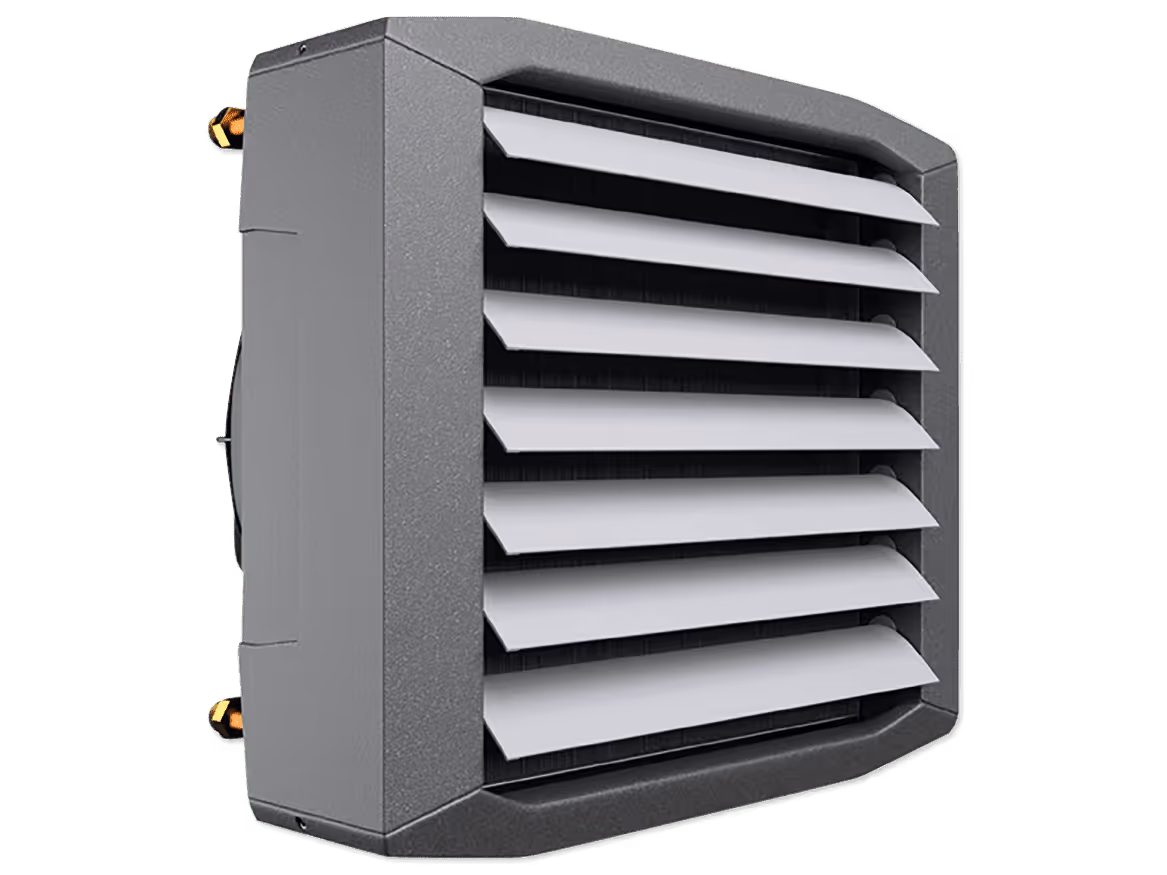

Kaolyx® EPP BC

aérotermo a água quente de baixo consumo

This is some text inside of a div block.
No items found.

Vantagens

Ventilador com motor EC:
- até 40% de redução nos consumos de eletricidade;
- conforto acústico através de modulação da velocidade.
Solução de estética cuidada para uma plena integração arquitetónica
nos edifícios.
Consola 3D opcional: fixação na parede ou no teto, regulação para várias posições.
Regulação de última geração que permite fazer zoning.
Programação horária e comunicação GTC.
Gama alargada de acessórios para filtragem, recirculação e difusão.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Composta por 3 modelos:

  • Caudais: de 500 até 5600 m³/h.
  • Potências: de 0,7 até 121 kW.
  • Alimentação a água quente.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
  • Ventilação e aquecimento de instalações industriais: oficinas, garagens, armazéns, entrepostos, ginásios, etc..
  • Instalação na parede ou no teto.
CONSTRUÇÃO / COMPOSIÇÃO

Caixa:

  • Polipropileno expandido: material leve para a instalação fácil e rápida, nível
    de ruído reduzido e estética agradável, cor cinza.
  • Tubagem que melhora a distribuição do ar no permutador e contribui para
    o baixo nível sonoro.
  • Consola de fixação 3D fornecida como opção:
  • Permite fixação na parede ou no teto (sob a cobertura).
  • Orientação possível em todas as direções.

Bateria a água:

  • 2 fiadas no modelo 20 com ligações roscadas de 1/2’’.
  • 3 fiadas nos modelos 40 e 100 com ligações roscadas de 3/4’’.
  • Temperatura máxima da água: 120° C.

Ventilador:

  • Com motor tipo EC de rendimento muito elevado.
  • Fornecido com um módulo de controlo DRVM para interconexão dos aérotermos à regulação T Box ou GTC.

Defletores:

  • Montados em molas para regulação do ângulo de insuflação.
  • Regulação T Box:
  • Comando de última geração com programação e comunicação GTC.
  • Até 31 unidades (prever adição de uma sonda PT 1000 por unidade como opção).
OPÇÕES
ACONDICIONAMENTO
  • Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS

Modelo 20

Modelo 40

Modelo 100

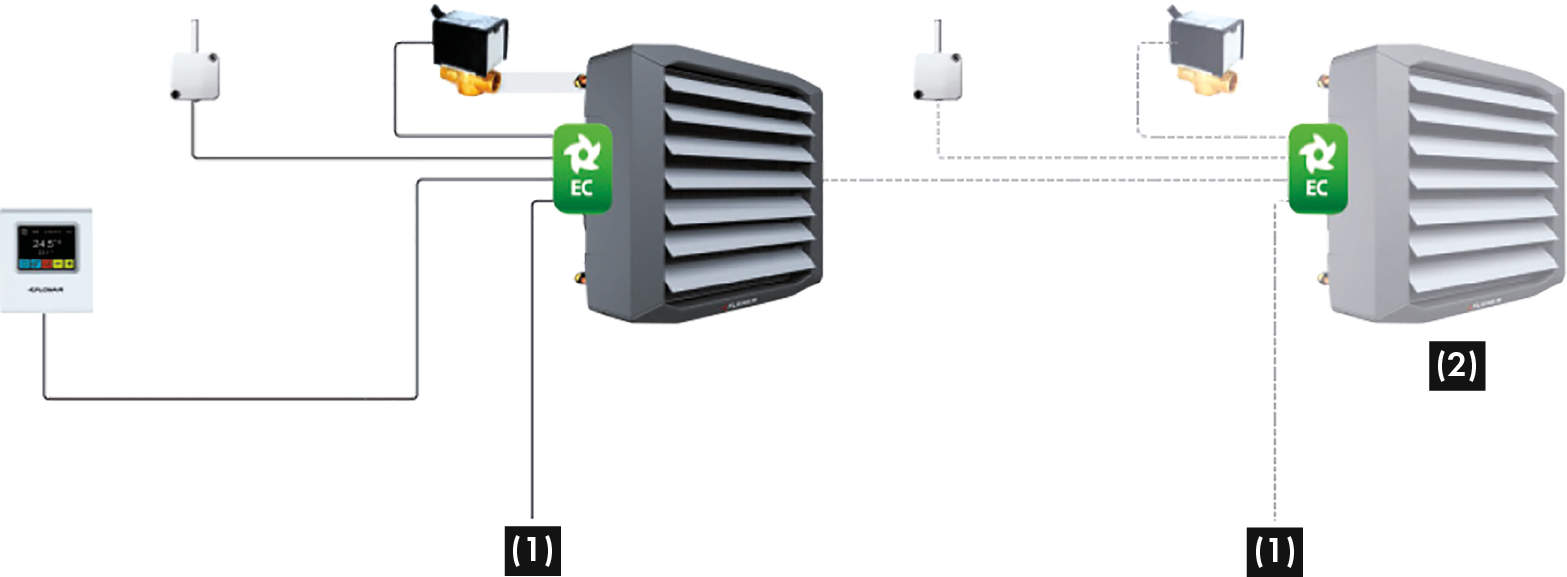

REGULAÇÃO

CARACTERÍSTICAS TÉCNICAS

LIMITES DE FUNCIONAMENTO

  • Temperatura ambiente máxima de funcionamento: 60º C.
  • Temperatura máxima da água: 120º C.
  • Pressão máxima admitida: 16 bars.

SELEÇÃO

TABELAS DE SELEÇÃO

Modelo 20

Modelo 40

Modelo 100

INSTALAÇÃO

DISTÂNCIAS MÍNIMAS DE INSTALAÇÃO

ACESSÓRIOS

Caixa de mistura

Permite introduzir ar novo no edifício sem aumentar o consumo elétrico.

Esta solução compreende:
- Registos.
- Sonda anti gelo.
- Filtro eficiência ISO gravimétrico 80% (G4).
- Aço galvanizado.
- Regulação obrigatória (a encomendar como acessório).
- Possibilidade de comando de um ventilador de cobertura por caixa.
- Suporte, junta flexível e entrada de ar (a encomendar como acessórios).

Consola 3D

Para fixação na parede ou no teto.

Permite a orientação do equipamento em várias posições.

Regulação T-Box

Limites de regulação da temperatura: de 5º até 35º C.

Limites da temperatura de funcionamento: de 0º até 60º C.

Nível de proteção: IP 20.

Secção máxima do cabo: 2,5 mm².

Possibilidade de controlar vários aérotermos a partir de um único comando à distância.

Sonda PT 1000 (T-Box)

Sonda de temperatura externa.

Nível de proteção: IP 65.

Limites da temperatura de funcionamento: de -20º até 80º C.

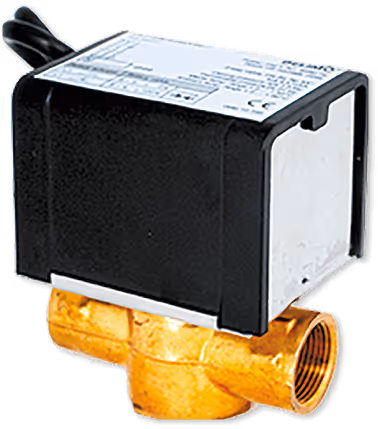

Válvula de 2 vias

De 1/2’’ ou 3/4”, com servomotor.

Montagem no retorno.

IP 20.

Válvula de 3 vias

De 1/2’’ ou 3/4”, com servomotor.

Montagem na alimentação.

IP 20.

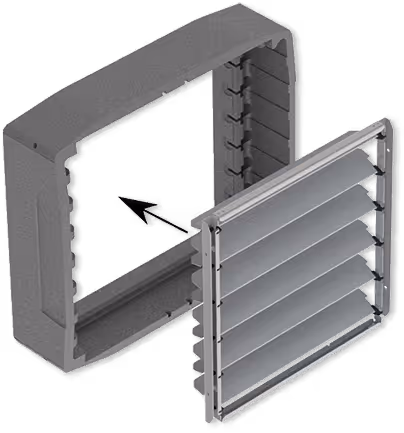

Grelha de indução

Para os modelos 25 L, 40 L, 50L.

Taxa de indução: 33%.

Grelha 4D

Exceto modelos 10 S, 20 S, 25 S.

RAL 9007; peso de 2,8 kg.

Melhora a distribuição do ar em edifícios com pé direito reduzido.

Impacto: redução de 10% nos parâmetros nominais.

Cone de insuflação

Exceto modelos 10 S, 20 S, 25 S.

Permite o aumento da velocidade do ar.

Impacto: redução de 10% nos parâmetros nominais.

Caixa filtro

Para filtro eficiência ISO gravimétrico 80% (G4).

Acessórios de montagem em cobertura

Estrutura de fixação

Entrada de ar

Junta de entrada de ar
