Kaolyx® EPP BC
calentador de agua de bajo consumo
Ventajas
Ventilador con motor EC:
- reducción de hasta un 40% en el consumo de electricidad;
- confort acústico mediante la modulación de velocidad.
Solución estética cuidadosa para una integración arquitectónica completa
en los edificios.
Consola 3D opcional: montaje en pared o techo, ajuste multiposición.
Regulación de última generación que permite zonificación.
Programación y comunicación GTC.
Amplia gama de accesorios para filtración, recirculación y difusión.
DESCRIPCIÓN TÉCNICA
GAMA
Compuesto por 3 modelos:
- Caudales: de 500 a 5600 m³/h.
- Potencias: de 0,7 a 121 kW.
- Suministro de agua caliente.

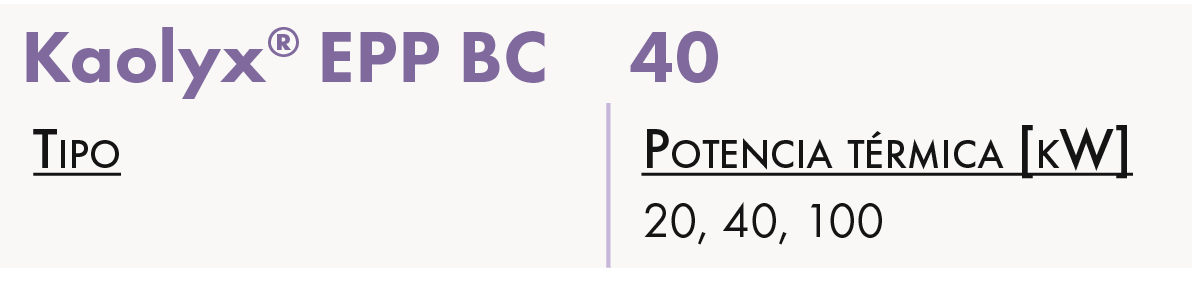

DESIGNACIÓN
APLICACIÓN/USO
- Ventilación y calefacción de instalaciones industriales: talleres, garajes, almacenes, almacenes, gimnasios, etc.
- Instalación en pared o techo.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Polipropileno expandido: material ligero para una instalación fácil y rápida, nivelado
con ruido reducido y estética agradable, color gris. - Tubos que mejoran la distribución del aire en el intercambiador y contribuyen a
el bajo nivel sonoro. - El soporte de montaje 3D se suministra como opción:
- Permite la fijación en la pared o el techo (bajo el techo).
- Orientación posible en todas las direcciones.
Batería de agua:
- 2 remaches en el modelo 20 con conexiones roscadas de 1/2».
- 3 remaches en los modelos 40 y 100 con conexiones roscadas de 3/4».
- Temperatura máxima del agua: 120 °C.
Respirador:
- Con motor tipo EC de muy alta eficiencia.
- Se suministra con un módulo de control DRVM para la interconexión de los calentadores de aire a la regulación T Box o GTC.
Deflectores:
- Montado sobre muelles para ajustar el ángulo de inflado.
- Regulación de T Box:
- Control de última generación con programación y comunicación de GTC.
- Hasta 31 unidades (se puede añadir una sonda PT 1000 por unidad como opción).
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
Modelo 20
Modelo 40
Modelo 100

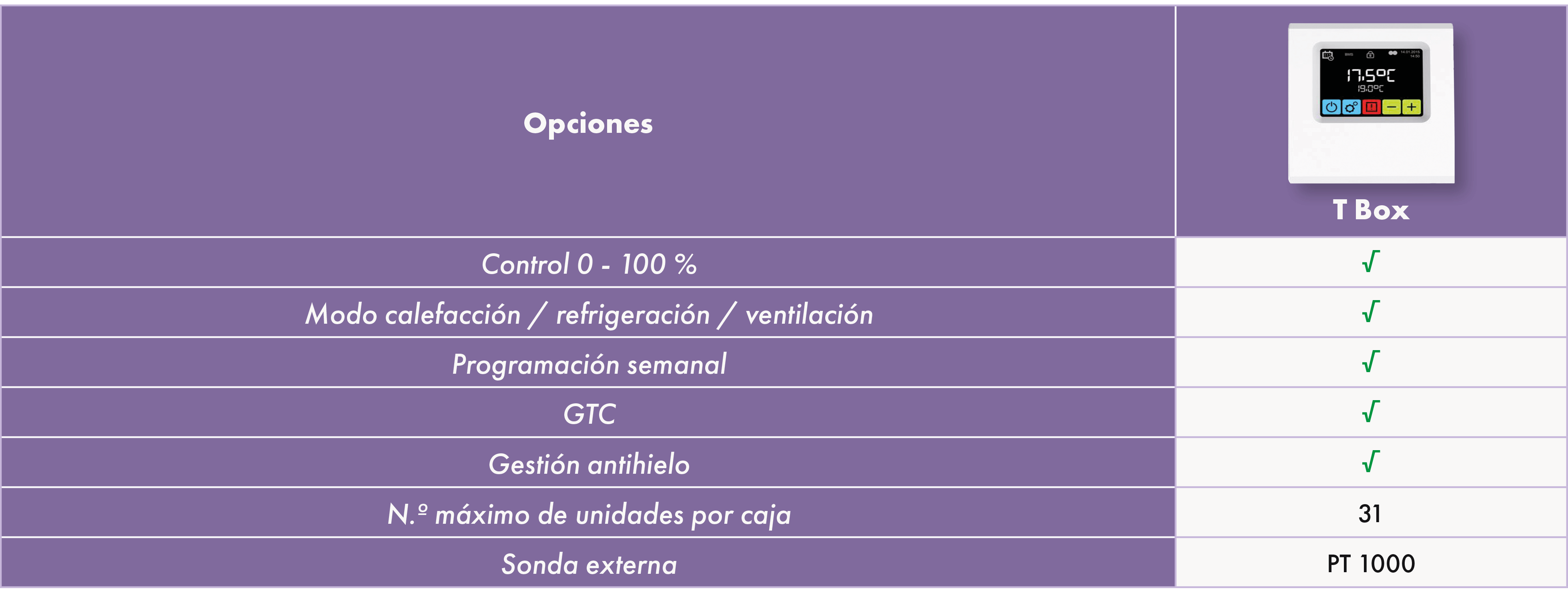

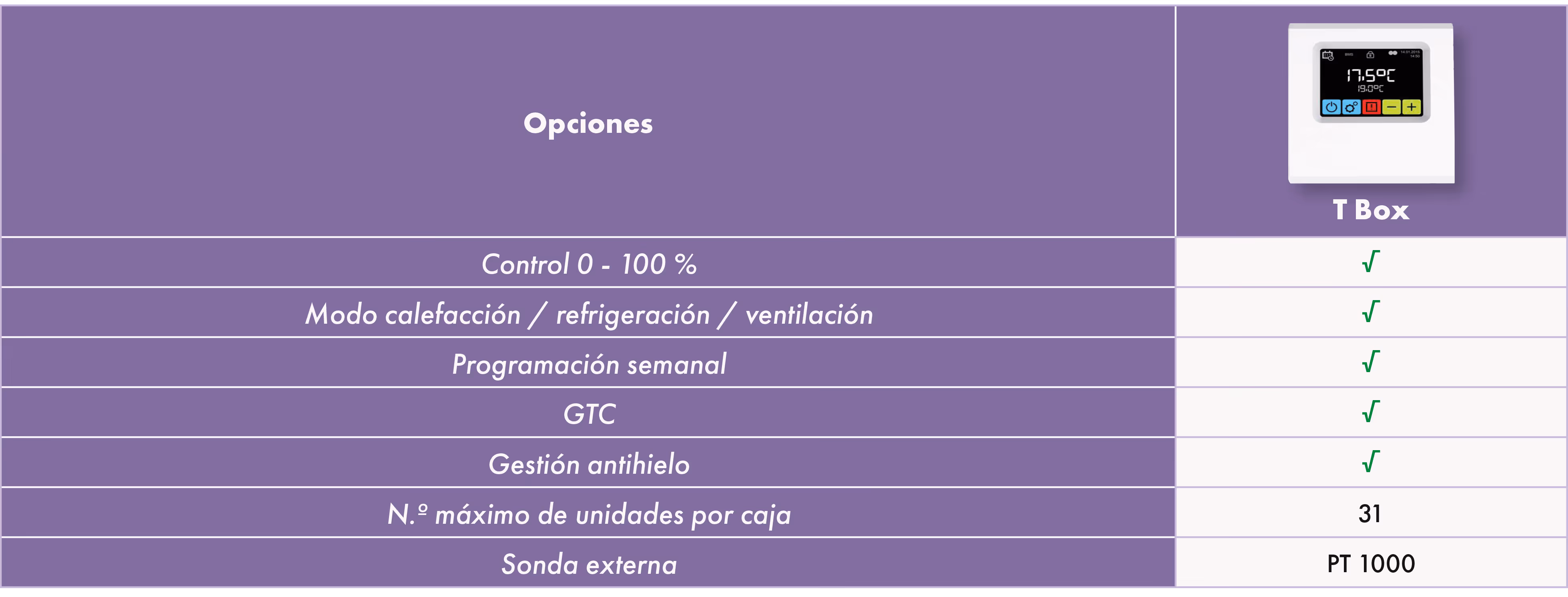

REGULACIÓN
(2) Máximo 31 unidades Kaolyx® EPP BC

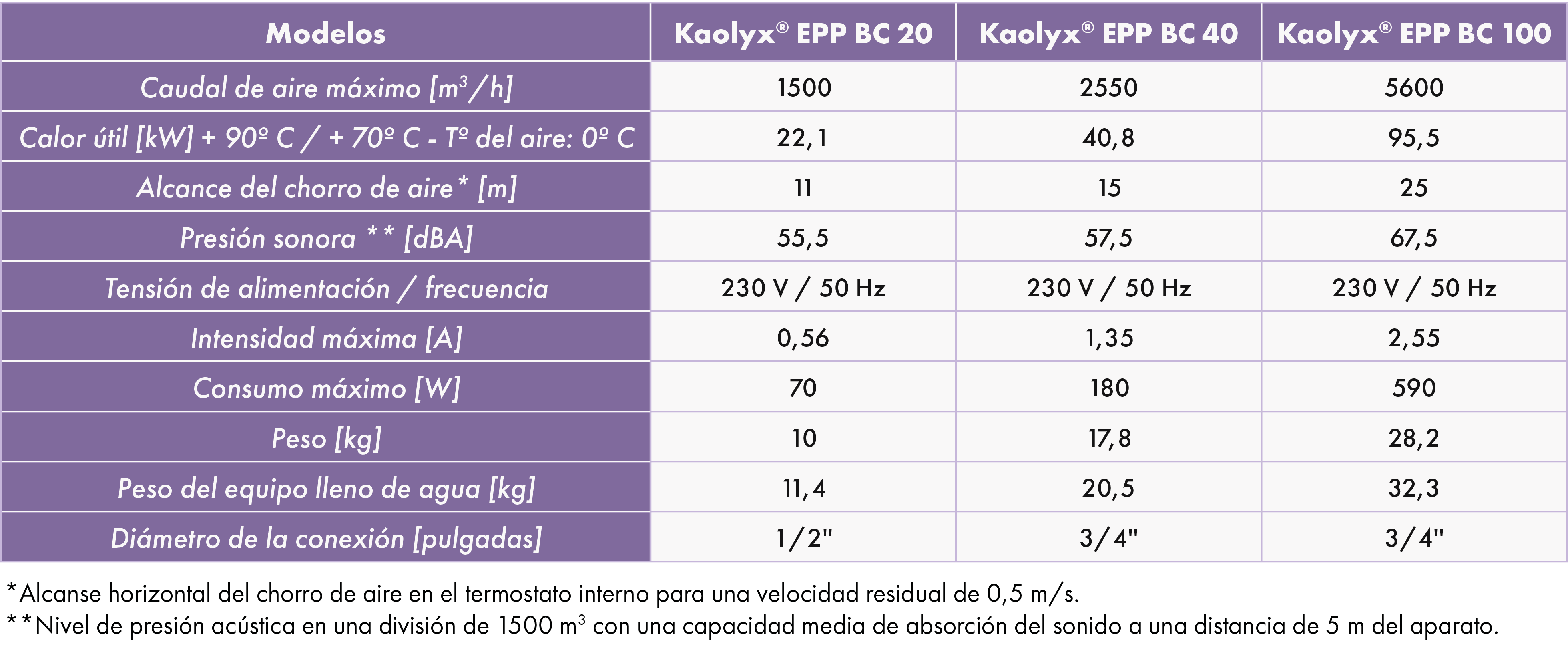

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE OPERACIÓN
- Temperatura ambiente máxima de funcionamiento: 60º C.
- Temperatura máxima del agua: 120º C.
- Presión máxima permitida: 16 bar.
SELECCIÓN

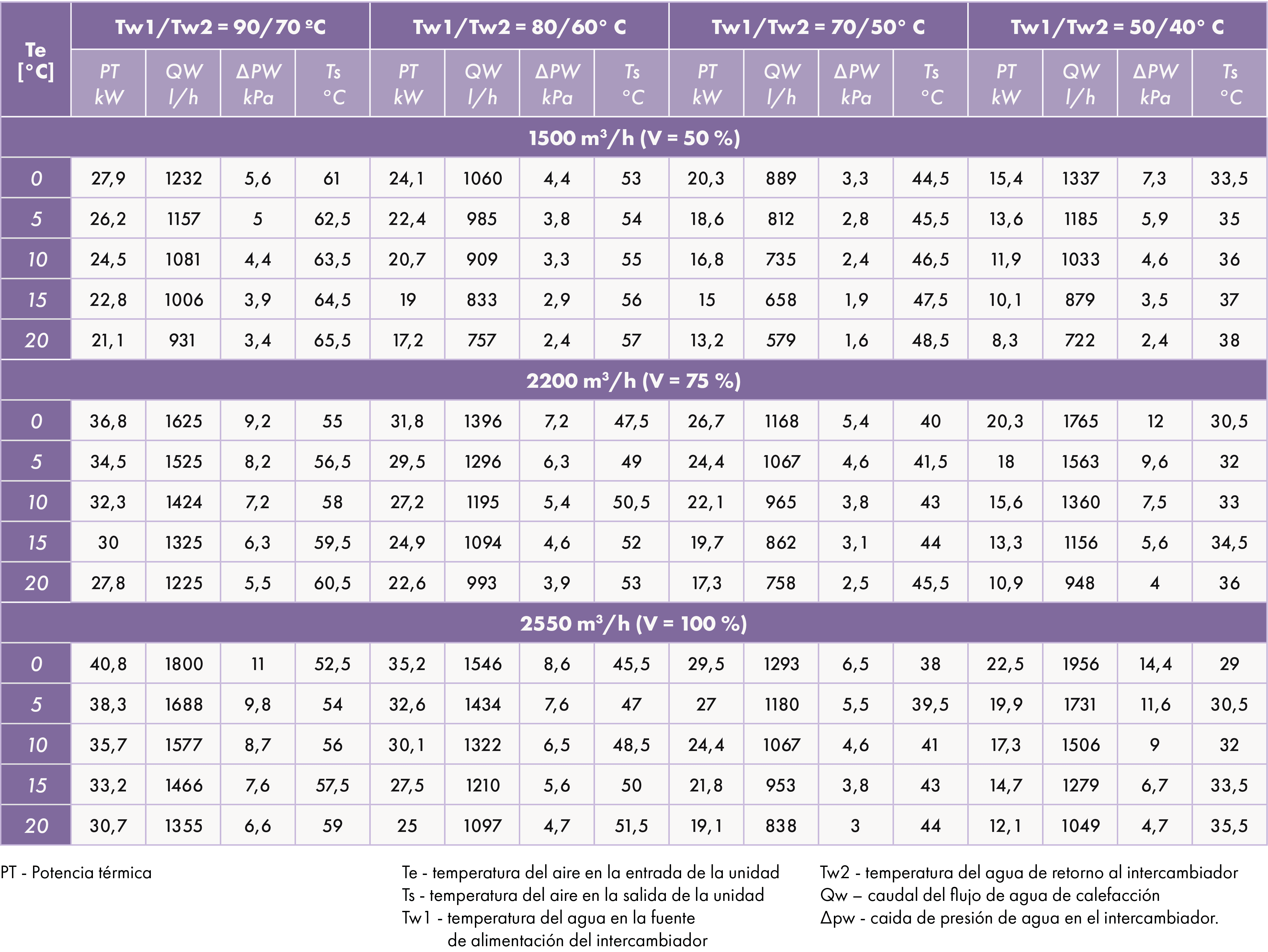

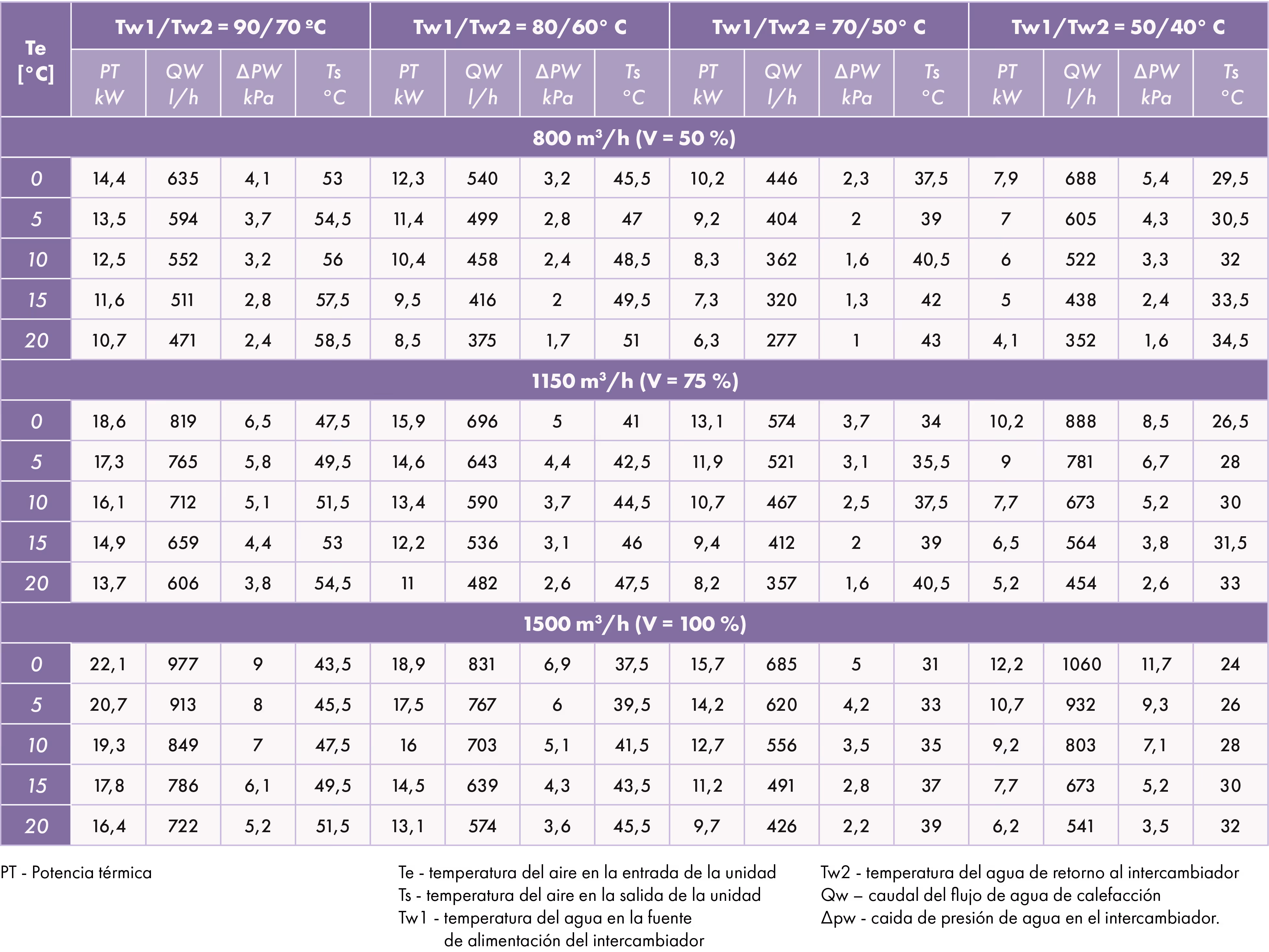

TABLAS DE SELECCIÓN
Modelo 20
Modelo 40
Modelo 100
Resultados
INSTALACIÓN
DISTANCIAS MÍNIMAS DE INSTALACIÓN
(2) Mínimo
ACCESORIOS
Caixa de mistura
Permite introducir aire nuevo en el edificio sin aumentar el consumo de electricidad.
Esta solución comprende:
- Registros.
- Sonda antihielo.
- Filtro gravimétrico de eficiencia ISO del 80% (G4).
- Acero galvanizado.
- Regulación obligatoria (se debe pedir como accesorio).
- Posibilidad de controlar un ventilador de cubierta por caja.
- Soporte, junta flexible y entrada de aire (a pedir como accesorios).
Consola 3D
Para fixação na parede ou no teto.
Permite a orientação do equipamento em várias posições.
Regulação T-Box
Límites de control de temperatura: de 5º a 35º C.
Límites de temperatura de funcionamiento: 0º a 60º C.
Nivel de protección: IP 20.
Sección máxima del cable: 2,5 mm².
Posibilidad de controlar varios calentadores de aire desde un único mando a distancia.
Sonda PT 1000 (T-Box)
Sonda de temperatura externa.
Nivel de protección: IP 65.
Límites de temperatura de funcionamiento: -20º a 80º C.
Válvula de 2 vías
1/2" o 3/4", con servomotor.
Montaje en la parte posterior.
HILO 20.
Válvula de 3 vias
De 1/2’’ ou 3/4”, com servomotor.
Montagem na alimentação.
IP 20.
Parrilla de inducción
Para los modelos 25 L, 40 L, 50 L.
Tasa de inducción: 33%.
Grelha 4D
Excepto los modelos 10 S, 20 S, 25 S.
RAL 9007; peso 2,8 kg
Mejora la distribución del aire en edificios con un espacio libre reducido.
Impacto: reducción del 10% en los parámetros nominales.
Cone de insuflação
Excepto los modelos 10 S, 20 S, 25 S.
Permite aumentar la velocidad del aire.
Impacto: reducción del 10% en los parámetros nominales.
Caixa filtro
Para filtro eficiência ISO gravimétrico 80% (G4).
Accesorios de montaje en techo
Estructura de fijación
Entrada de aire
Junta de entrada de aire
