Kaolyx® EPP

aérotermo a água quente

This is some text inside of a div block.
No items found.
No items found.

Vantagens

Leve: instalação facilitada.
Robusto e silencioso.
Estética cuidada para instalação em locais do setor terciário.
Compatível com a regulamentação ERP, artigo CH46.
De acordo com as recomendações APSAD relativas às velocidades do ar e às redes de sprinklers (velocidades inferiores a 5 m/s a 0,5 m do difusor).
Regulação de última geração que permite fazer zoning, comunicação GTC e programação horária.
Gama alargada de acessórios para filtragem, recirculação e difusão.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Composta por 8 modelos:

  • Caudais: de 1000 até 5800 m³/h.
  • Potências: de 0,7 até 121 kW.
  • Alimentação a água quente.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO

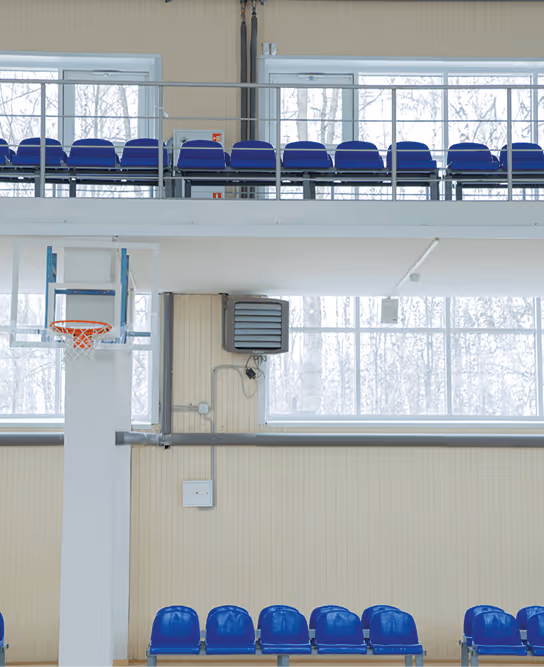

  • Ventilação e aquecimento de instalações industriais: oficinas, garagens, armazéns, entrepostos, ginásios, entre outros.
  • Instalação na parede ou no teto.
CONSTRUÇÃO / COMPOSIÇÃO

Caixa:

  • Polipropileno expandido: material leve para a instalação fácil e rápida, nível de ruído reduzido e estética agradável, cor cinza.
  • Tubagem que melhora a distribuição de ar através do permutador, contribuindo para o baixo nível sonoro.
  • Consola de fixação 3D (como opção):
  • Permite a fixação na parede ou no teto (sob a cobertura).
  • Permite a orientação em todas as direções.

Bateria a água:

  • 2 fiadas nos modelos 10 S, 20 S e 25 S com ligações roscadas de 1/2’’.
  • 2 fiadas nos modelos 25 L, 40 L, 50 L com ligações roscadas de 3/4’’.
  • 3 fiadas nos modelos 70 XL e 100 XL com ligações roscadas de 3/4’’.
  • Temperatura máxima da água: 120º C.

Ventilador:

  • Com motor assíncrono monofásico de 230 V ~ 50 Hz.

Defletores:

  • Montados em molas para ajuste do ângulo de insuflação.

Regulações possíveis:

TS
  • Comando com termóstato integrado.
HMI
  • Comando avançado com programação horária e comunicação GTC.
T-Box
  • Comando última geração com programação horária e comunicação GTC; comando do sistema com Kelya® EPP e regulação Oxen®.
  • Até 31 unidades Kaolyx® EPP (adicionar um módulo DRV-V por unidade).

Complemento regulação RX:

  • Replicação do sinal de comando.
  • Permite a ligação de até:
         - Modelo S: 12 Kaolyx® EPP.
         - Modelo L: 6 Kaolyx® EPP.
         - Modelo XL: 3 Kaolyx® EPP.
         - 3 RX por comando, no máximo.
OPÇÕES
ACONDICIONAMENTO
  • Vendido à unidade.

DIMENSÕES

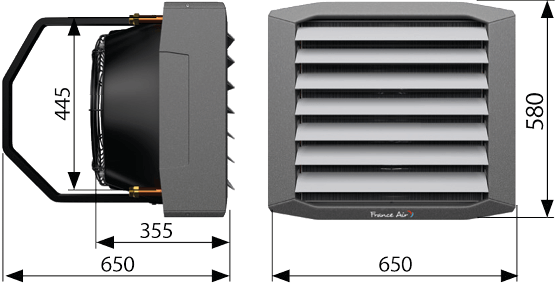

ATRAVANCAMENTOS

Modelos 10 S, 20 S, 25 S

Modelos 25 L, 40 L, 50 L.

Modelos 70 XL, 100 XL

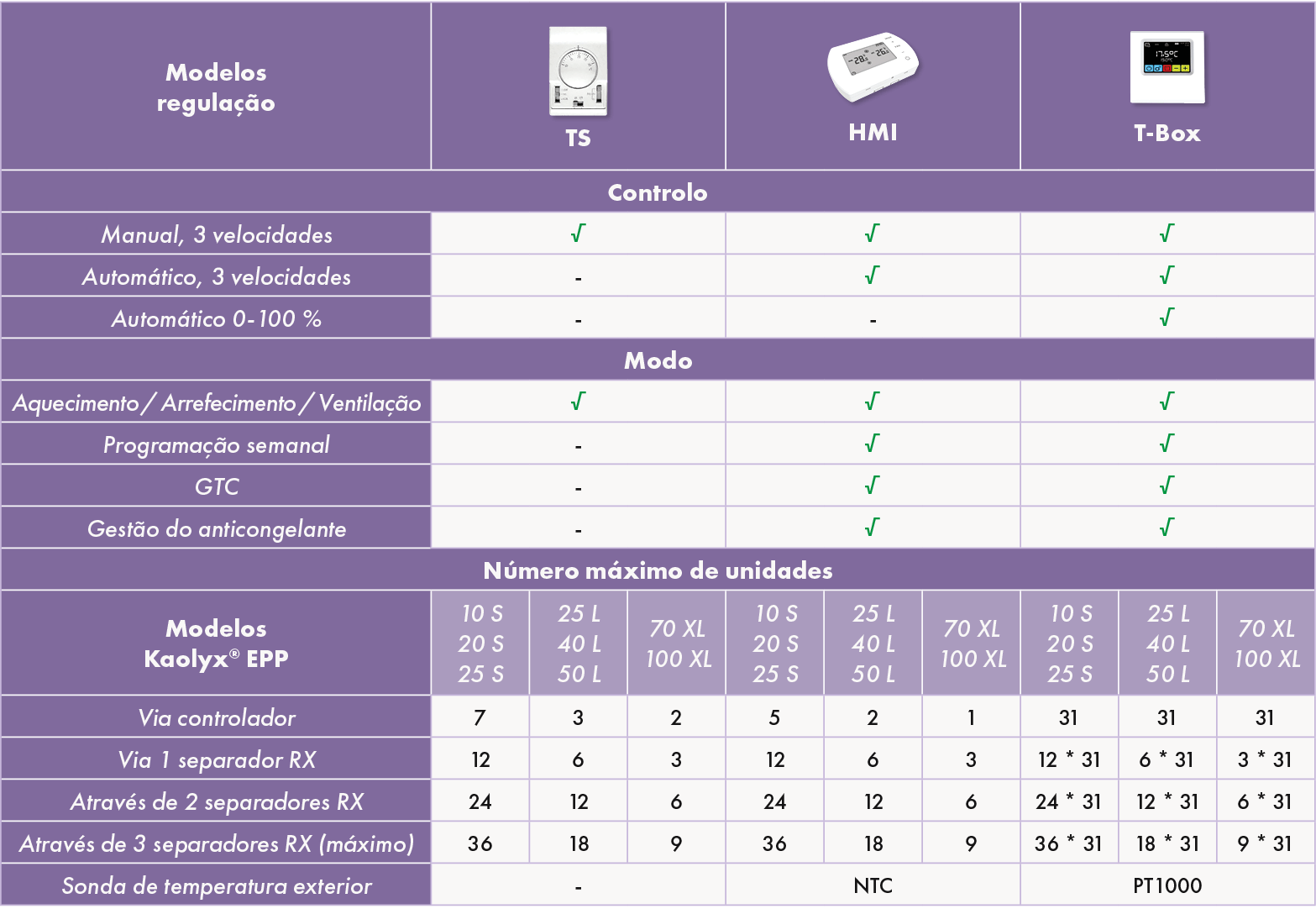

REGULAÇÃO

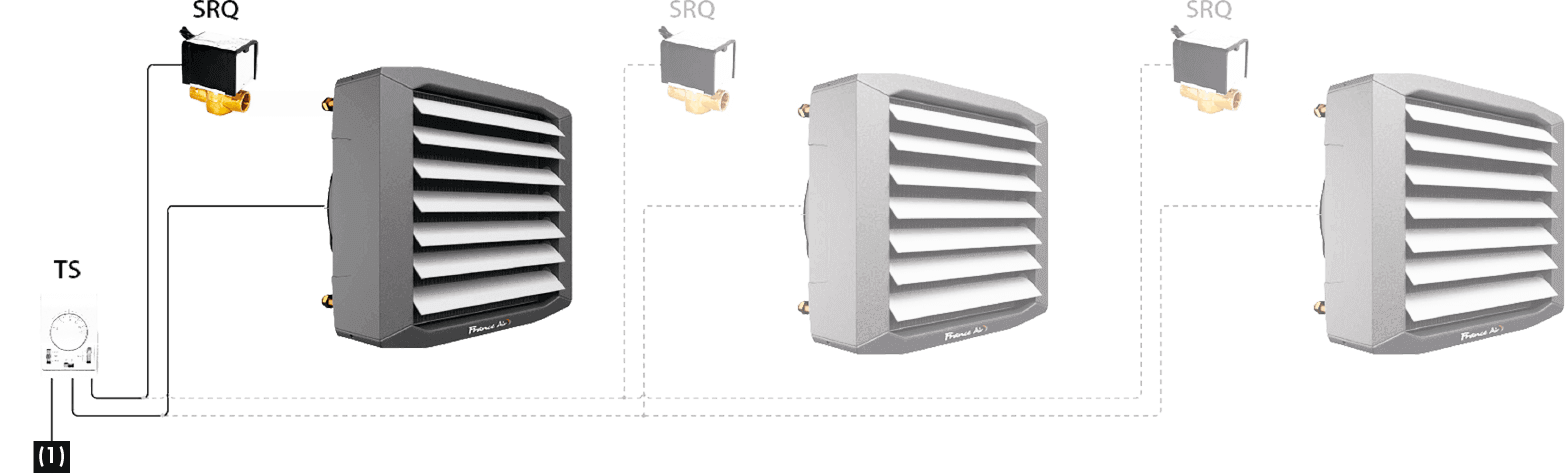

Regulação TS

  • Máximo 7 unidades: Kaolyx® EPP 10 S, 20 S, 25 S
    Máximo 3 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
    Máximo 2 unidades: Kaolyx® EPP 70 XL, 100 XL

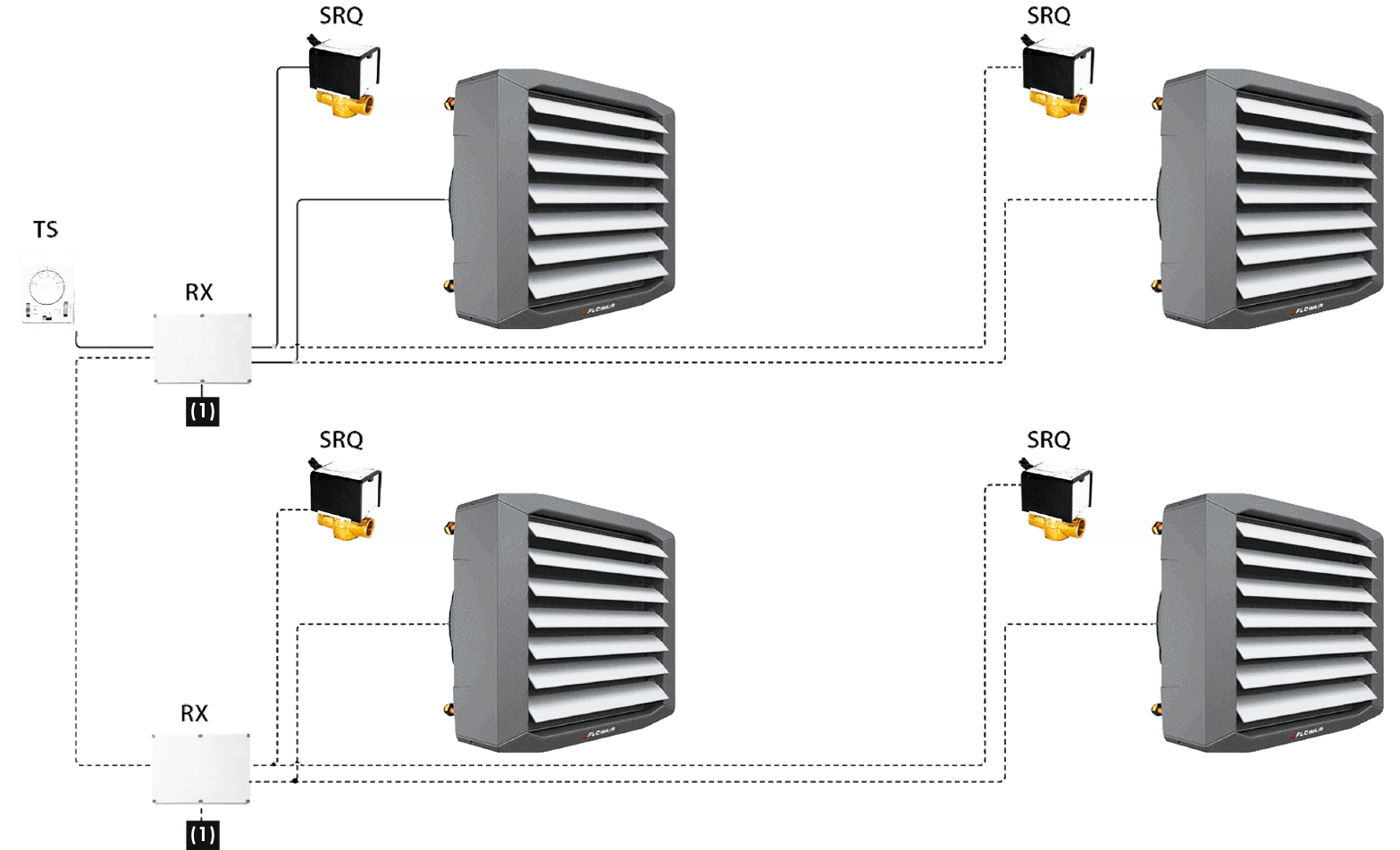

Comando TS + RX (3 RX no máximo)

  • Máximo 12 unidades: Kaolyx® EPP 10 S, 20 S, 25 S
    Máximo 6 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
    Máximo 3 unidades: Kaolyx® EPP 70 XL, 100 XL

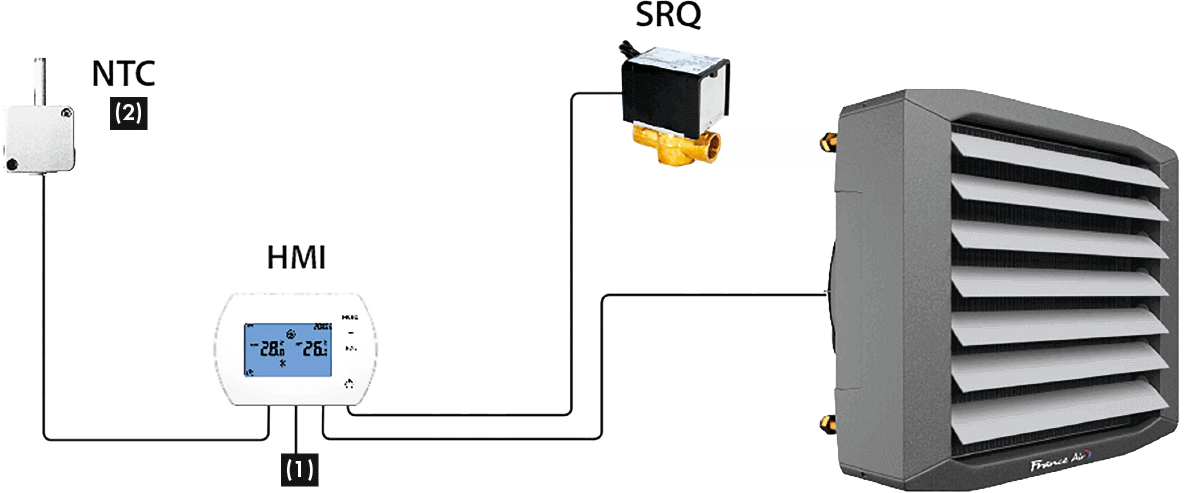

HMI

  • Máximo 5 unidades: Kaolyx® EPP 10 S, 20 S, 25 S
    Máximo 2 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
    Máximo 1 unidade: Kaolyx® EPP 70 XL, 100 XL

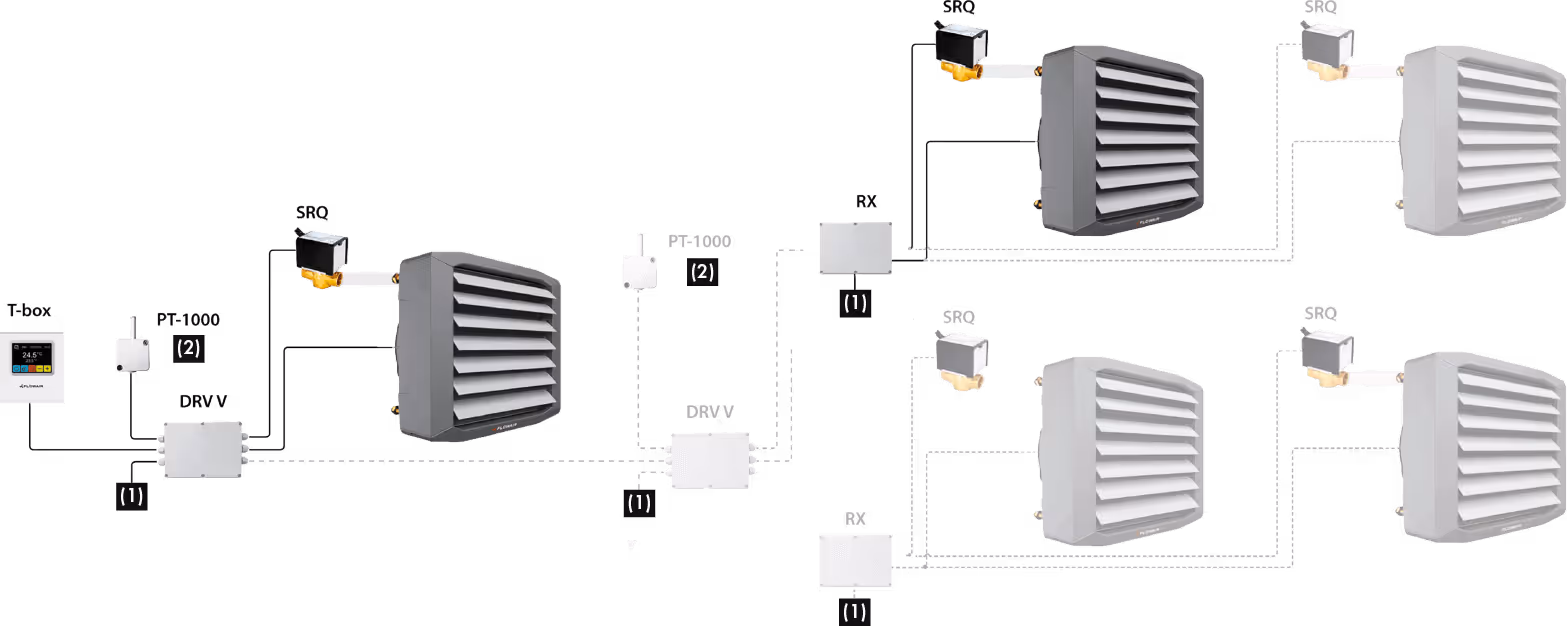

Regulação T-BOX

  • Máximo 12 unidades: Kaolyx® EPP 10 S, 20 S, 25 S
    Máximo 6 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
    Máximo 3 unidades: Kaolyx® EPP 70 XL, 100 XL
    Máximo de 31 módulos DRV-V por T-BOX.
    Máximo de 3 RX por DRV

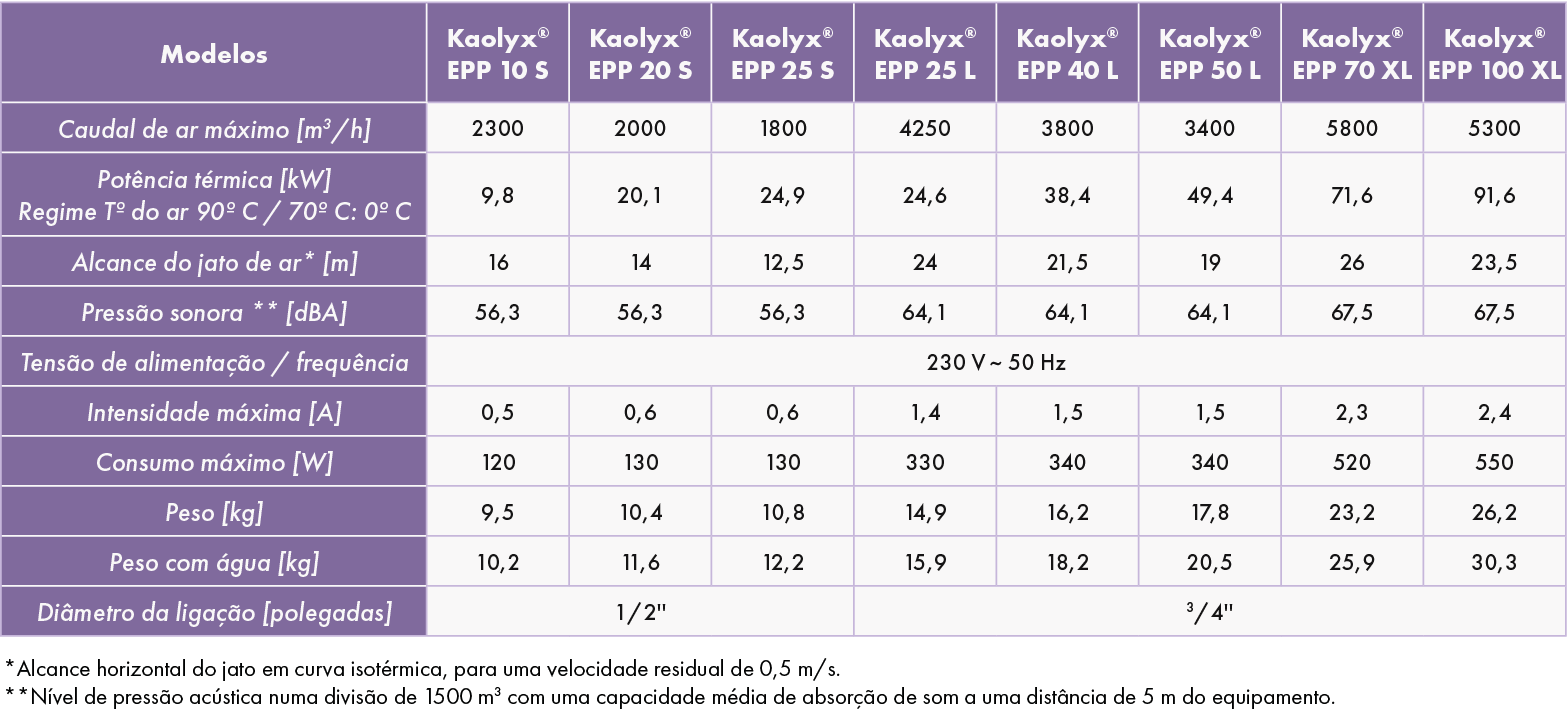

CARACTERÍSTICAS TÉCNICAS

LIMITES DE FUNCIONAMENTO

  • Temperatura ambiente máxima de funcionamento: 60º C.
  • Temperatura máxima da água: 120º C.
  • Pressão máxima admitida: 16 bars.

SELEÇÃO

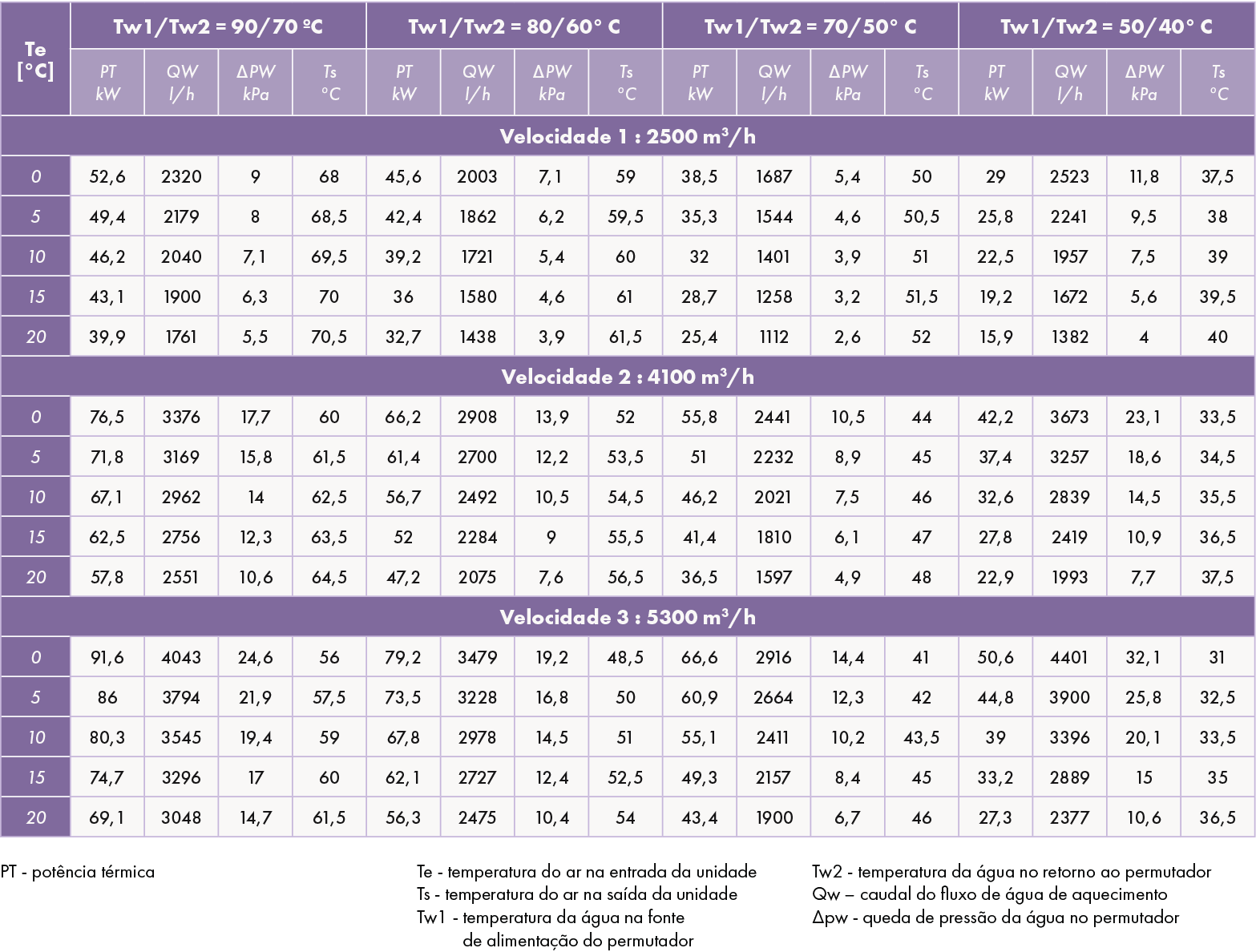

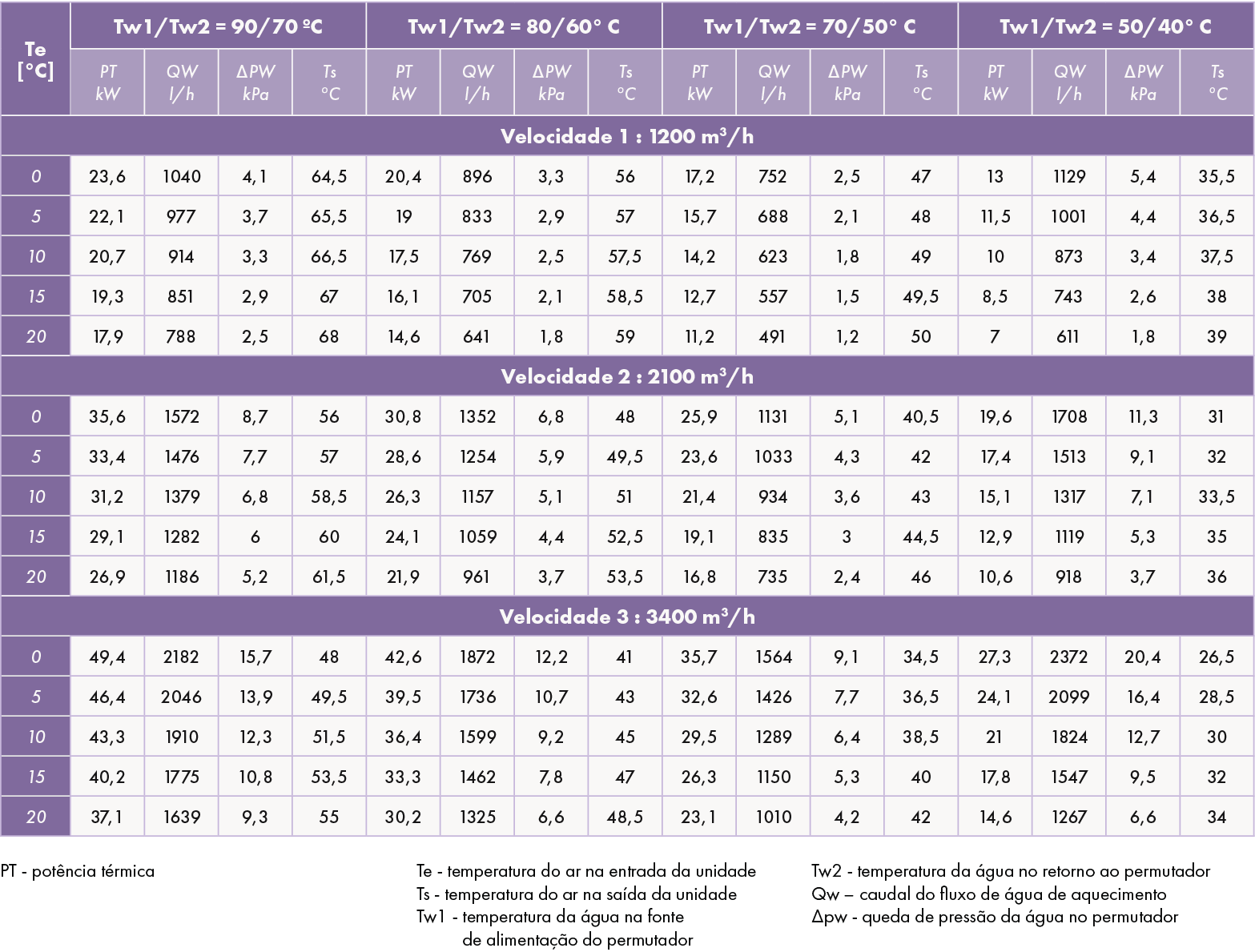

TABELAS DE SELEÇÃO

Modelo 10 S

Modelo 20 S

Modelo 25 S

Modelo 25 L

Modelo 40 L

Modelo 50 L

Modelo 70 XL

Modelo 100 XL

INSTALAÇÃO

DISTÂNCIAS MÍNIMAS DE INSTALAÇÃO

ACESSÓRIOS

Caixa de mistura

Permite introduzir ar novo no edifício sem aumentar o consumo elétrico.

Esta solução compreende:
- Registos.
- Sonda anti gelo.
- Filtro eficiência ISO gravimétrico 80% (G4).
- Aço galvanizado.
- Regulação obrigatória (a encomendar como acessório).
- Possibilidade de comando de um ventilador de cobertura por caixa.
- Suporte, junta flexível e entrada de ar (a encomendar como acessórios).

Consola 3D

Para fixação na parede ou no teto.

Permite a orientação do equipamento em várias posições.

Regulação T-Box

Limites de regulação da temperatura: de 5º até 35º C.

Limites da temperatura de funcionamento: de 0º até 60º C.

Nível de proteção: IP 20.

Secção máxima do cabo: 2,5 mm².

Possibilidade de controlar vários aérotermos a partir de um único comando à distância.

Sonda PT 1000 (T-Box)

Sonda de temperatura externa.

Nível de proteção: IP 65.

Limites da temperatura de funcionamento: de -20º até 80º C.

Válvula de 2 vias

De 1/2’’ ou 3/4”, com servomotor.

Montagem no retorno.

IP 20.

Válvula de 3 vias

De 1/2’’ ou 3/4”, com servomotor.

Montagem na alimentação.

IP 20.

Módulo DRV-V

Para ligação dos aérotermos à regulação T-Box.

Sonda NTC (HMI)

Sonda de temperatura externa.

Nível de proteção IP65.

Intervalo de funcionamento: de -20º até 80º C.

Caixa programável HMI

Limites de regulação da temperatura: de 5° até 40° C.

Limites da temperatura de funcionamento: de 0° até 50° C.

Nível de proteção: IP 20.

Capacidade de corte: 1,4 A.

Secção máxima do cabo: 1,5 mm².

Grelha de indução

Para os modelos 25 L, 40 L, 50L.

Taxa de indução: 33%.

Termóstato integrado TS

Comutador de 3 velocidades.

Limites de regulação da temperatura: de 10° até 30° C.

Limites da temperatura de funcionamento: de 0° até 40° C.

Nível de proteção: IP 30.

Capacidade de corte: 5 A.

Secção máxima do cabo: 1,5 mm².

Grelha 4D

Exceto modelos 10 S, 20 S, 25 S.

RAL 9007; peso de 2,8 kg.

Melhora a distribuição do ar em edifícios com pé direito reduzido.

Impacto: redução de 10% nos parâmetros nominais.

Cone de insuflação

Exceto modelos 10 S, 20 S, 25 S.

Permite o aumento da velocidade do ar.

Impacto: redução de 10% nos parâmetros nominais.

Caixa filtro

Para filtro eficiência ISO gravimétrico 80% (G4).

Acessórios de montagem em cobertura

Estrutura de fixação

Entrada de ar

Junta de entrada de ar
