Kaolyx® EPP
aérotermo a agua caliente
Ventajas
Luz: fácil instalación.
Robusta y silenciosa.
Estética cuidada para su instalación en ubicaciones del sector terciario.
Compatible con la normativa ERP, artículo CH46.
De conformidad con las recomendaciones de la APSAD sobre velocidades y redes aéreas rociadores (velocidades inferiores a 5 m/s a 0,5 m del difusor).
Regulación de última generación que permite zonificación, comunicación GTC y programación de horarios.
Amplia gama de accesorios para filtración, recirculación y difusión.
DESCRIPCIÓN TÉCNICA
GAMA
Compuesto por 8 modelos:
- Caudales: de 1000 a 5800 m³/h.
- Potencias: de 0,7 a 121 kW.
- Suministro de agua caliente.

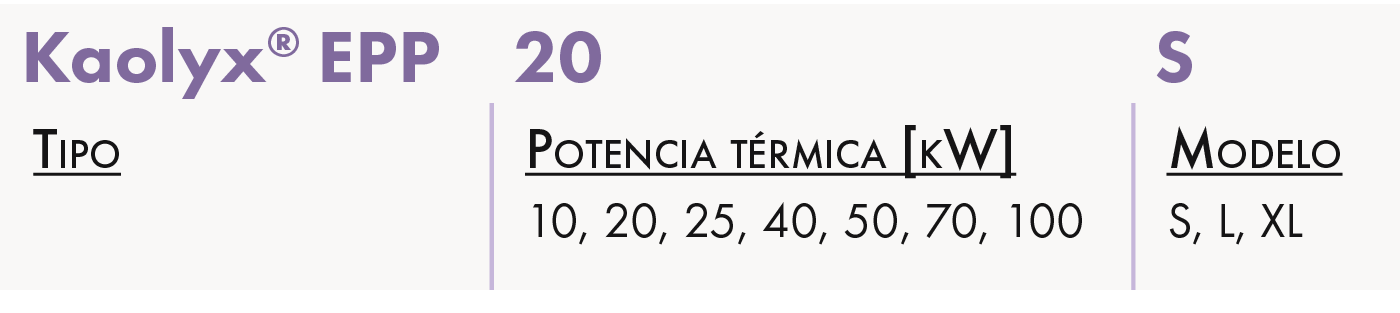

DESIGNACIÓN
APLICACIÓN/USO
- Ventilación y calefacción de instalaciones industriales: talleres, garajes, almacenes, almacenes, gimnasios, entre otros.
- Instalación en pared o techo.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Polipropileno expandido: material ligero para una instalación fácil y rápida, bajo nivel de ruido y estética agradable, color gris.
- Tubos que mejoran la distribución del aire a través del intercambiador, lo que contribuye al bajo nivel sonoro.
- Soporte de montaje 3D (opcional):
- Permite la fijación en la pared o el techo (bajo el techo).
- Permite la orientación en todas las direcciones.
Batería de agua:
- 2 pines en los modelos 10 S, 20 S y 25 S con conexiones roscadas de 1/2».
- 2 remaches en los modelos de 25 L, 40 L y 50 L con conexiones roscadas de 3/4».
- 3 clavijas en los modelos 70 XL y 100 XL con conexiones roscadas de 3/4».
- Temperatura máxima del agua: 120º C.
Ventilador:
- Con motor asíncrono monofásico de 230 V ~ 50 Hz.
Deflectores:
- Montado sobre muelles para ajustar el ángulo de inflado.
Posibles regulaciones:
TS
- Control con termostato integrado.
ÉL
- Control avanzado con programación horaria y comunicación GTC.
T-Box
- Control de última generación con programación horaria y comunicación GTC; control del sistema con regulación Kelya® EPP y Oxen®.
- Hasta 31 unidades Kaolyx® EPP (añada un módulo DRV-V por unidad).
Regulación RX complementaria:
- Replicación de la señal de comando.
- Permite la conexión de hasta:
- Modelo S: 12 Kaolyx® EPP
- Modelo L: 6 Kaolyx® EPP.
- Modelo XL: 3 Kaolyx® EPP
- 3 RX por comando, sin máximo.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
Modelos 10S, 20S, 25S
Modelos 25L, 40L, 50L
Modelos 70 XL, 100 XL

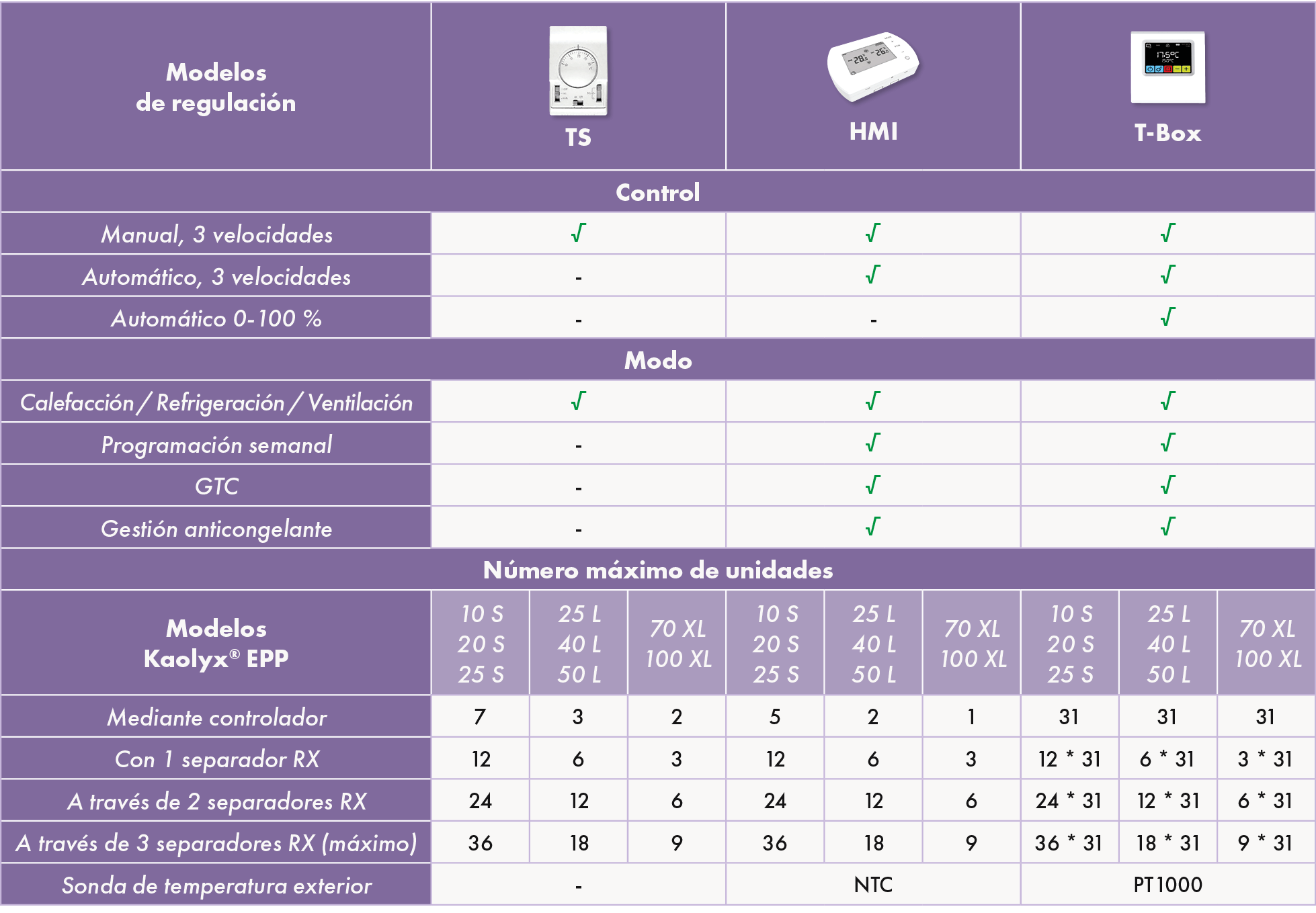

REGULACIÓN
Reglamento TS
- Máximo 7 unidades: Kaolyx® EPP 10S, 20S, 25S
Máximo 3 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
Máximo 2 unidades: Kaolyx® EPP 70 XL, 100 XL
Comando TS + RX (3 RX no es el máximo)
- Máximo 12 unidades: Kaolyx® EPP 10S, 20S, 25S
Máximo 6 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
Máximo 3 unidades: Kaolyx® EPP 70 XL, 100 XL
ÉL
- Máximo 5 unidades: Kaolyx® EPP 10S, 20S, 25S
Máximo 2 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
Máximo 1 unidad: Kaolyx® EPP 70 XL, 100 XL
(2) Opción
Regulación T-BOX
- Máximo 12 unidades: Kaolyx® EPP 10S, 20S, 25S
Máximo 6 unidades: Kaolyx® EPP 25 L, 40 L, 50 L
Máximo 3 unidades: Kaolyx® EPP 70 XL, 100 XL
Máximo de 31 módulos DRV-V por T-BOX
Máximo de 3 RX por DRV
(2) Opción

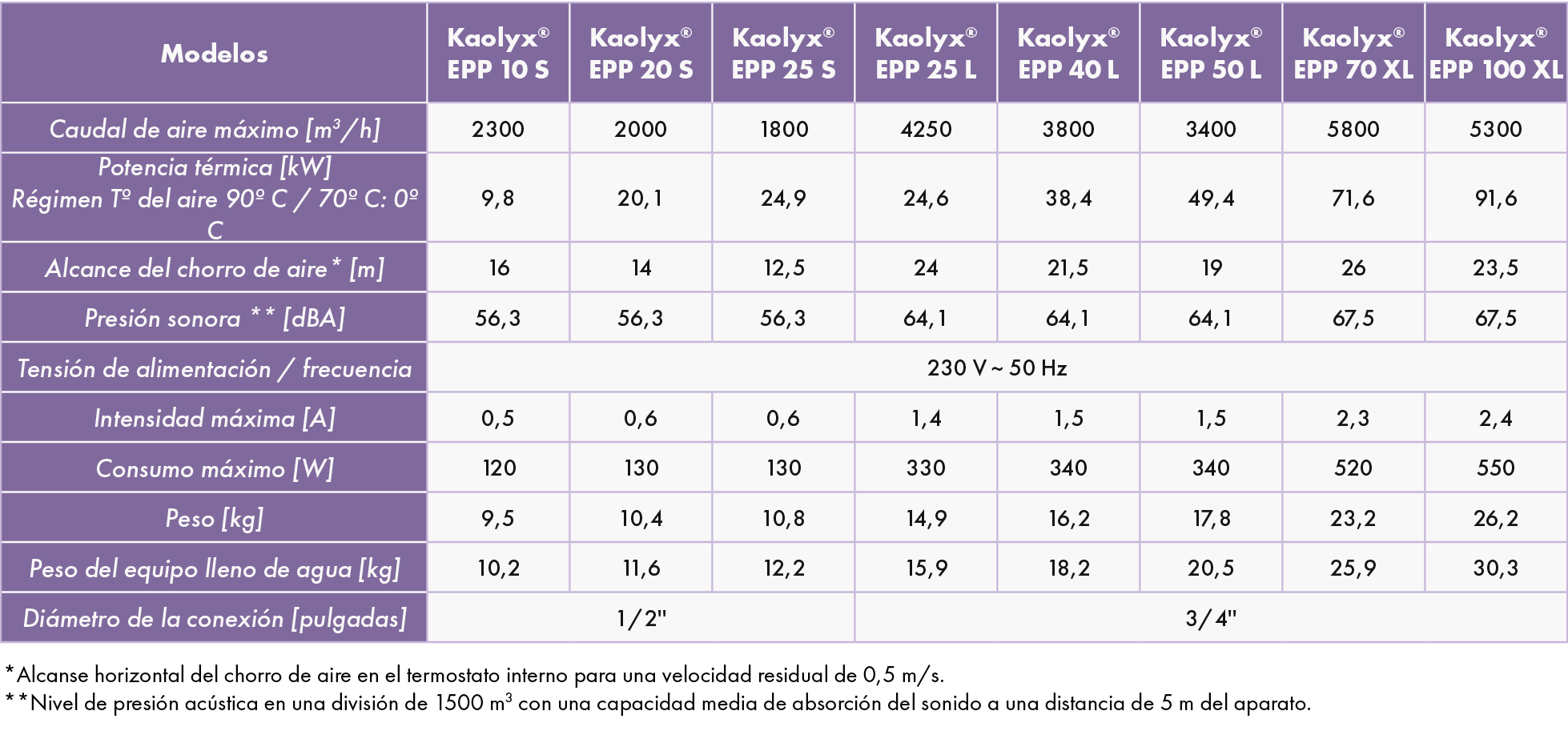

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE OPERACIÓN
- Temperatura ambiente máxima de funcionamiento: 60º C.
- Temperatura máxima del agua: 120º C.
- Presión máxima permitida: 16 bar.
SELECCIÓN

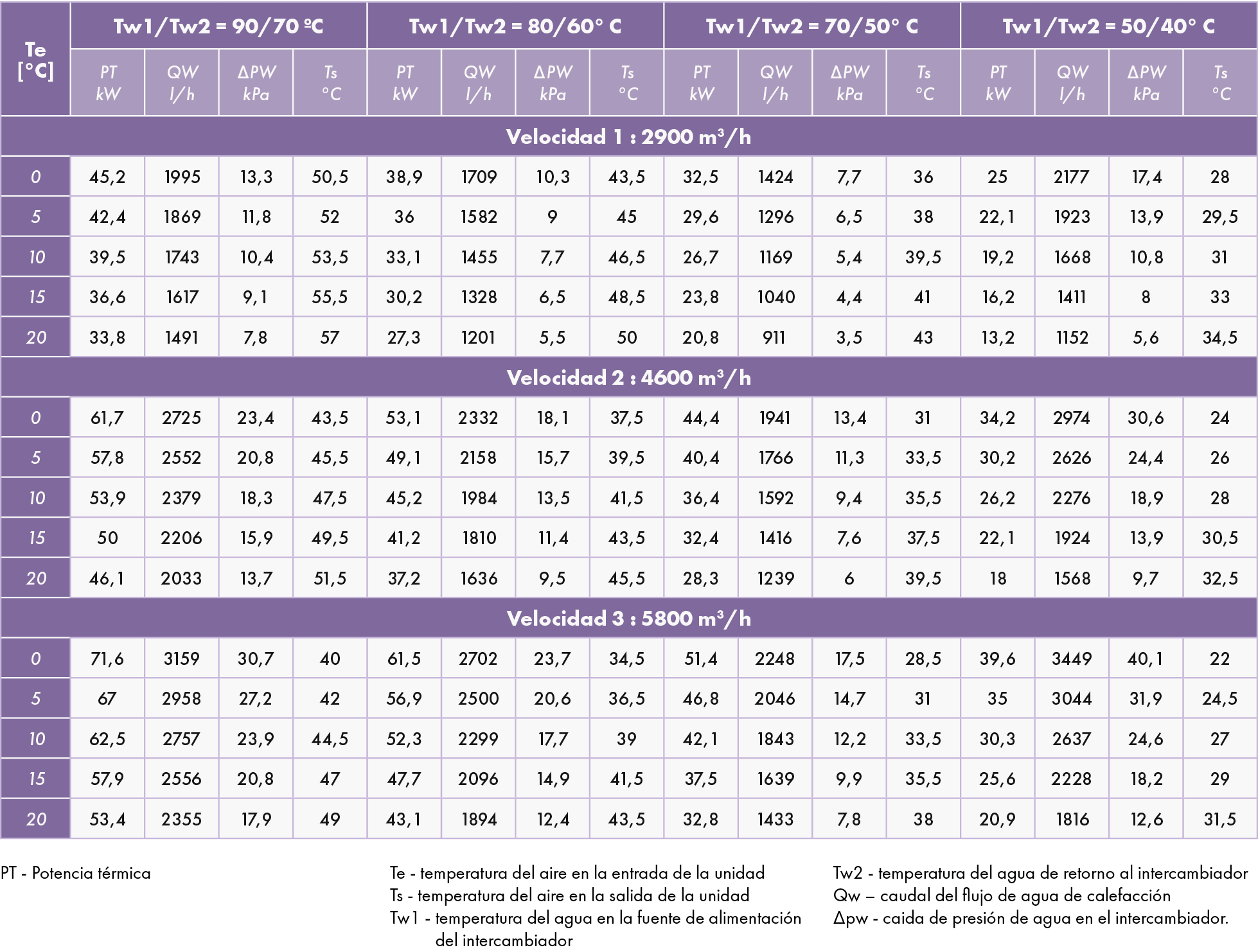

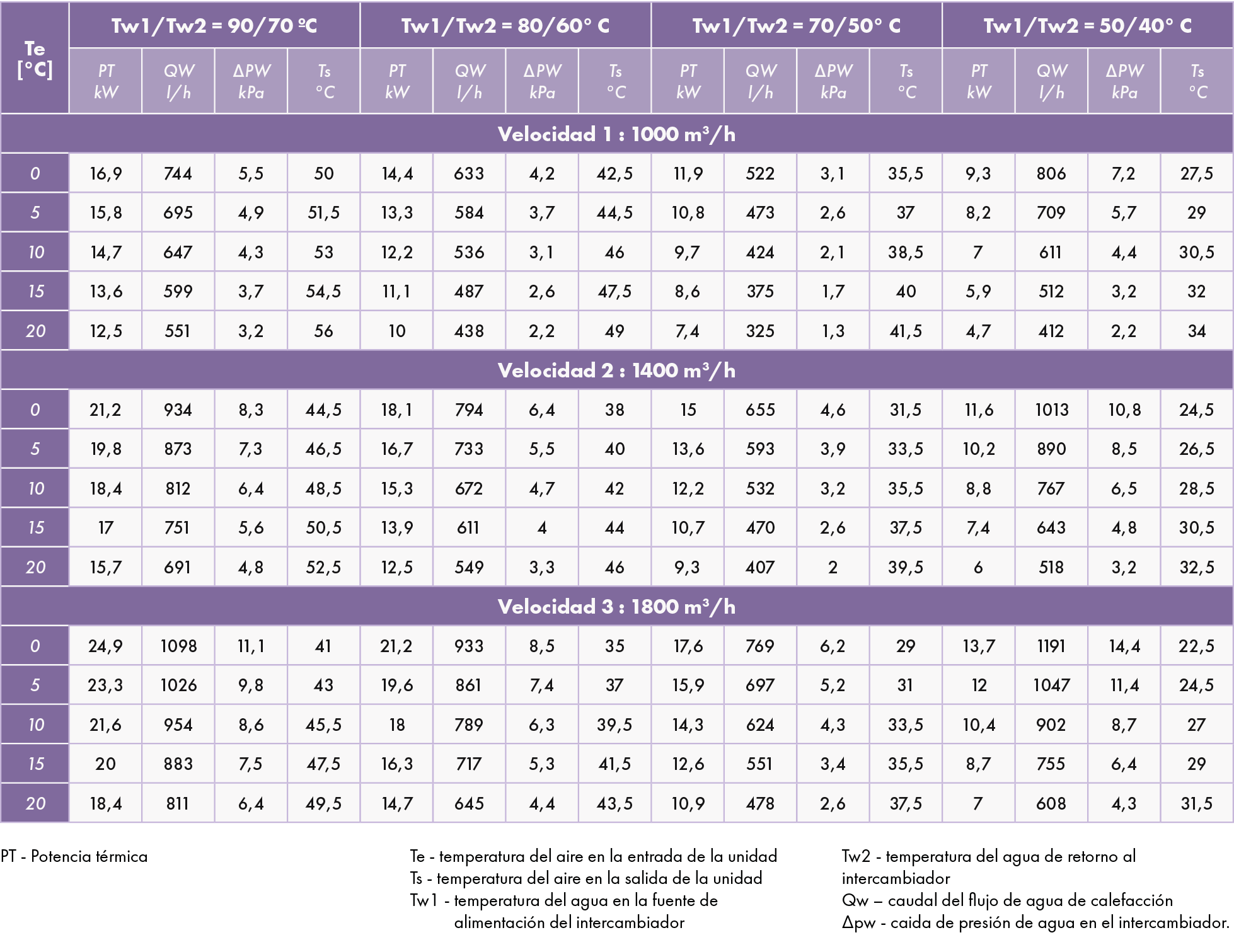

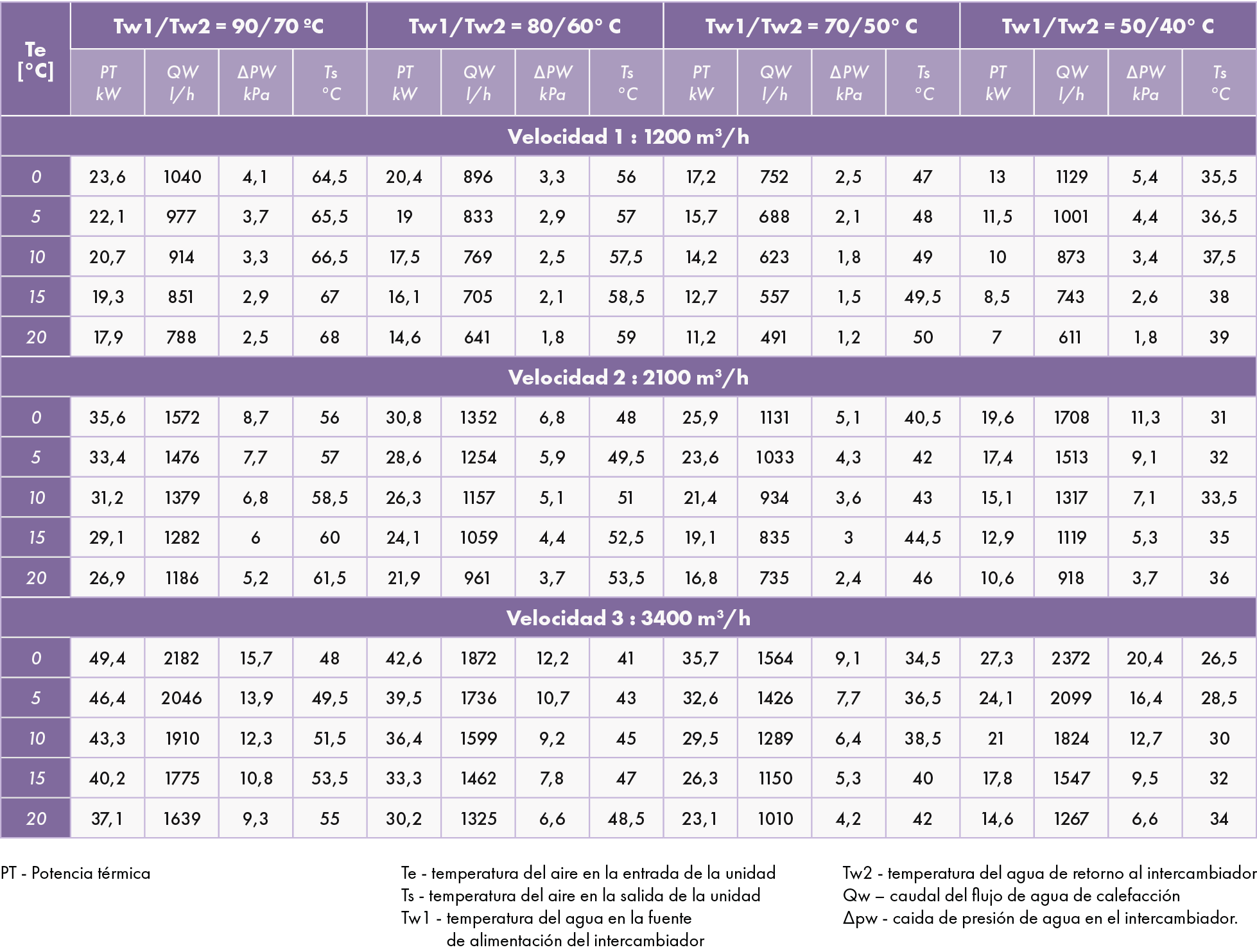

TABLAS DE SELECCIÓN
Modelo 10 S
Modelo 20 S
Modelo 25 S
Modelo 25 L
Modelo 40 L
Modelo 50 L
Modelo 70 XL
Modelo 100 XL
INSTALACIÓN
DISTANCIAS MÍNIMAS DE INSTALACIÓN
(2) Mínimo
ACCESORIOS
Caixa de mistura
Permite introducir aire nuevo en el edificio sin aumentar el consumo de electricidad.
Esta solución comprende:
- Registros.
- Sonda antihielo.
- Filtro gravimétrico de eficiencia ISO del 80% (G4).
- Acero galvanizado.
- Regulación obligatoria (se debe pedir como accesorio).
- Posibilidad de controlar un ventilador de cubierta por caja.
- Soporte, junta flexible y entrada de aire (a pedir como accesorios).
Consola 3D
Para fixação na parede ou no teto.
Permite a orientação do equipamento em várias posições.
Regulação T-Box
Límites de control de temperatura: de 5º a 35º C.
Límites de temperatura de funcionamiento: 0º a 60º C.
Nivel de protección: IP 20.
Sección máxima del cable: 2,5 mm².
Posibilidad de controlar varios calentadores de aire desde un único mando a distancia.
Sonda PT 1000 (T-Box)
Sonda de temperatura externa.
Nivel de protección: IP 65.
Límites de temperatura de funcionamiento: -20º a 80º C.
Válvula de 2 vías
1/2" o 3/4", con servomotor.
Montaje en la parte posterior.
HILO 20.
Válvula de 3 vias
De 1/2’’ ou 3/4”, com servomotor.
Montagem na alimentação.
IP 20.
Módulo DRV-V
Para la conexión de los calentadores de aire a la regulación T-Box.
Sonda NTC (HMI)
Sonda de temperatura externa.
Nível de proteção IP65.
Intervalo de funcionamento: de -20º até 80º C.
Caja HMI programable
Límites de control de temperatura: de 5° a 40° C.
Límites de temperatura de funcionamiento: 0° a 50° C.
Nivel de protección: IP 20.
Capacidad de corte: 1,4 A.
Sección máxima del cable: 1,5 mm².
Parrilla de inducción
Para los modelos 25 L, 40 L, 50 L.
Tasa de inducción: 33%.
Termóstato integrado TS
Interruptor de 3 velocidades
Límites de control de temperatura: de 10° a 30° C.
Límites de temperatura de funcionamiento: 0° a 40° C.
Nivel de protección: IP 30.
Capacidad de corte: 5 A.
Sección máxima del cable: 1,5 mm².
Grelha 4D
Excepto los modelos 10 S, 20 S, 25 S.
RAL 9007; peso 2,8 kg
Mejora la distribución del aire en edificios con un espacio libre reducido.
Impacto: reducción del 10% en los parámetros nominales.
Cone de insuflação
Excepto los modelos 10 S, 20 S, 25 S.
Permite aumentar la velocidad del aire.
Impacto: reducción del 10% en los parámetros nominales.
Caixa filtro
Para filtro eficiência ISO gravimétrico 80% (G4).
Accesorios de montaje en techo
Estructura de fijación
Entrada de aire
Junta de entrada de aire
