Kaolyx® EPP REV
aérotermo de água reversível
Vantagens
Leve: instalação facilitada.
Robusto e silencioso.
Estética cuidada para instalação em locais do setor terciário.
Comunicação GTC e programação horária.
Compatível com a regulamentação ERP, artigo CH46.
De acordo com as recomendações APSAD relativas às velocidades do ar e às redes de sprinklers (velocidades inferiores a 5 m/s a 0,5 m do difusor).
Gama alargada de acessórios para filtragem, recirculação e difusão.
DESCRIÇÃO TÉCNICA
GAMA
Composta por 2 tamanhos:
- Caudal de 1150 a 4200 m³/h.
- Potência de 9,7 a 21,8 kW.
DESIGNAÇÃO

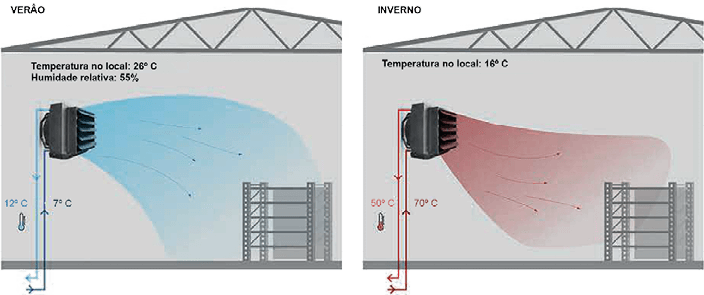

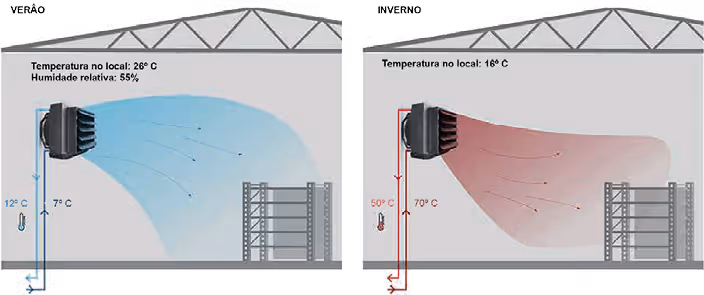

APLICAÇÃO / UTILIZAÇÃO
- Ventilação, aquecimento e refrigeração de instalações industriais ou terciárias (oficinas, garagens, armazéns, ginásios, etc.).
- Instalação apenas interior, na parede.
CONSTRUÇÃO / COMPOSIÇÃO
Caixa:
- Polipropileno expandido (leve, acústico e estético).
- Cor cinza (próxima a RAL 9007).
Consola de fixação (opcional):
- Fixação apenas na parede.
Bateria de água:
- 3 filas no modelo L (conexão ¾’’).
- 4 filas no modelo XL (conexão ¾’’).
- Bandeja de condensados em plástico.
Ventilador:
- Ventilador com motor assíncrono monofásico (230 V, 50 Hz).
Defletor:
- Montado sobre molas para ajuste do ângulo de sopro.
Pára-gotas em plástico.
Regulações possíveis:
- TS: controlo com termóstato ambiente.
- HMI: controlo com programação horária e comunicação.
- Modbus RTU.
- T-Box: controlo avançado com sistema completo (Kaolyx® EPP AC mono ou
ECM, Kelya® EPP, Oxen). Até 31 unidades Kaolyx® EPP REV (acrescentar
módulo DRV-REV por unidade não incluído). - Complemento de regulação RX: duplicação do sinal de comando para a
ligação de várias unidades (6 tamanhos L ou 3 tamanhos XL).
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
Modelos L
Modelo XL
CARACTERÍSTICAS TÉCNICAS

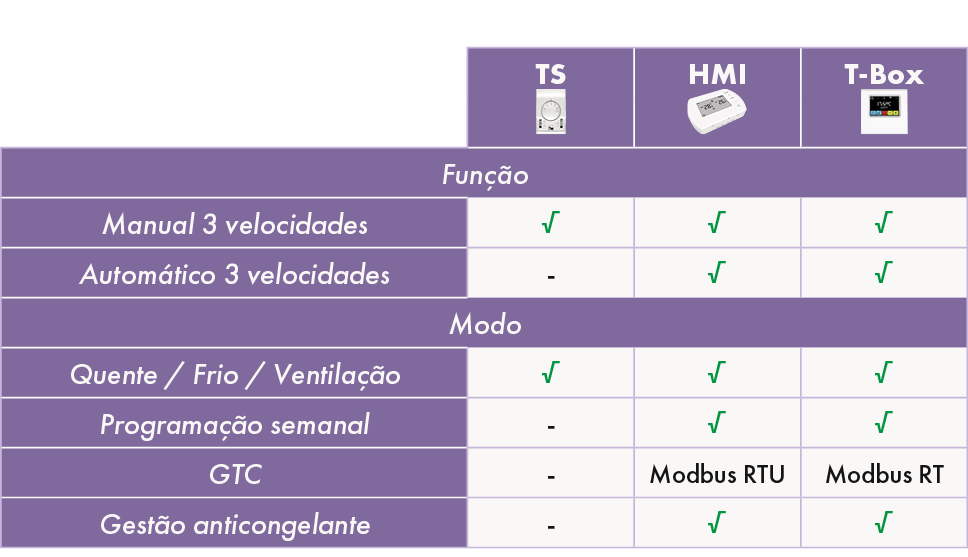

REGULAÇÃO

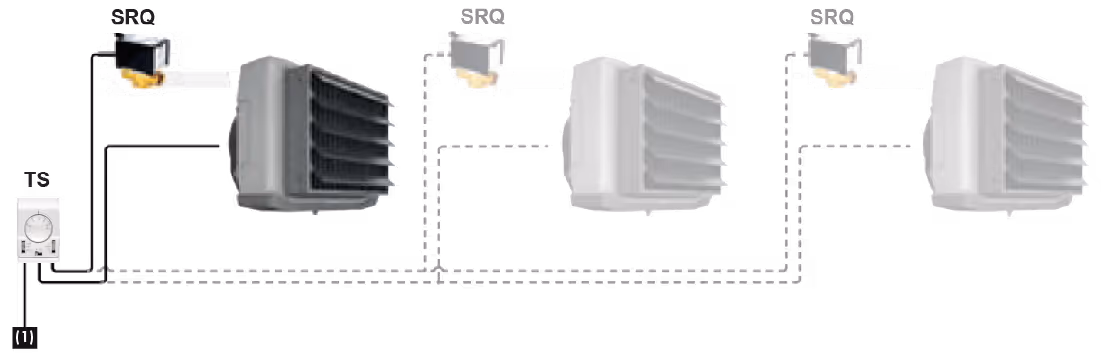

Regulação TS
- Máximo de 3 unidades Kaolyx® EPP Rev L
- Máximo de 2 unidades Kaolyx® EPP Rev XL

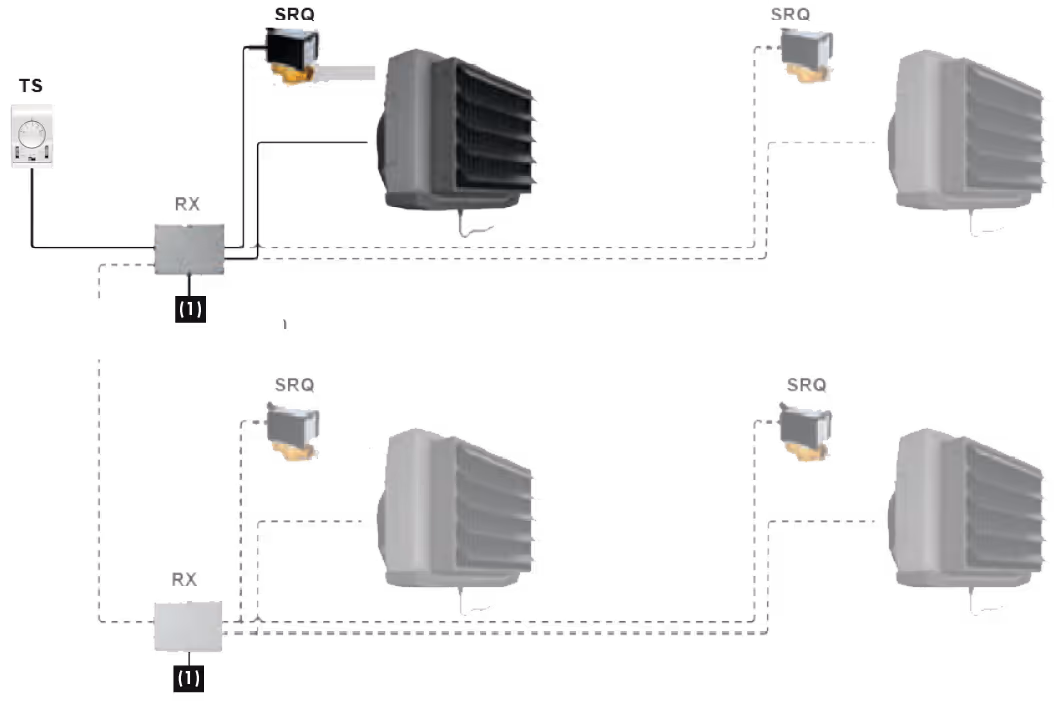

Comando TS + RX (3 RX no máximo)
- Máximo de 6 unidades Kaolyx® EPP Rev L para RX
- Máximo de 3 unidades Kaolyx® EPP Rev XL para RX
HMI
- Máximo de 2 unidades Kaolyx® EPP Rev L por HMI
- Máximo de 1 unidade Kaolyx® EPP Rev XL por HMI
(2) Opção

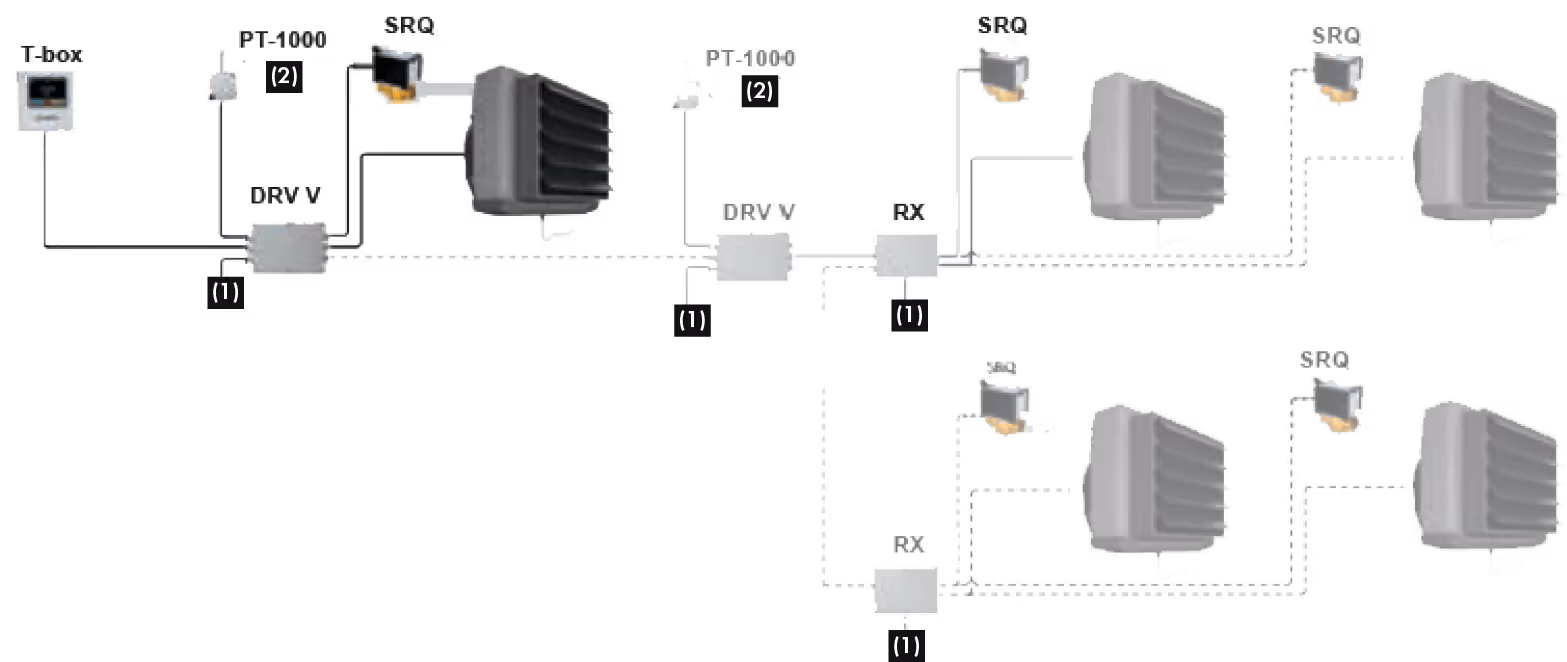

Regulação T-BOX
- Máximo de 31 módulos DRV-REV por T-Box
- Máximo de 3 RX por DRV-REV
- Máximo de 6 unidades Kaolyx® EPP REV tamanho L
- Máximo de 3 unidades Kaolyx® EPP REV tamanho XL
(2) Opção
SELEÇÃO
TABELAS DE SELEÇÃO
Aquecimento

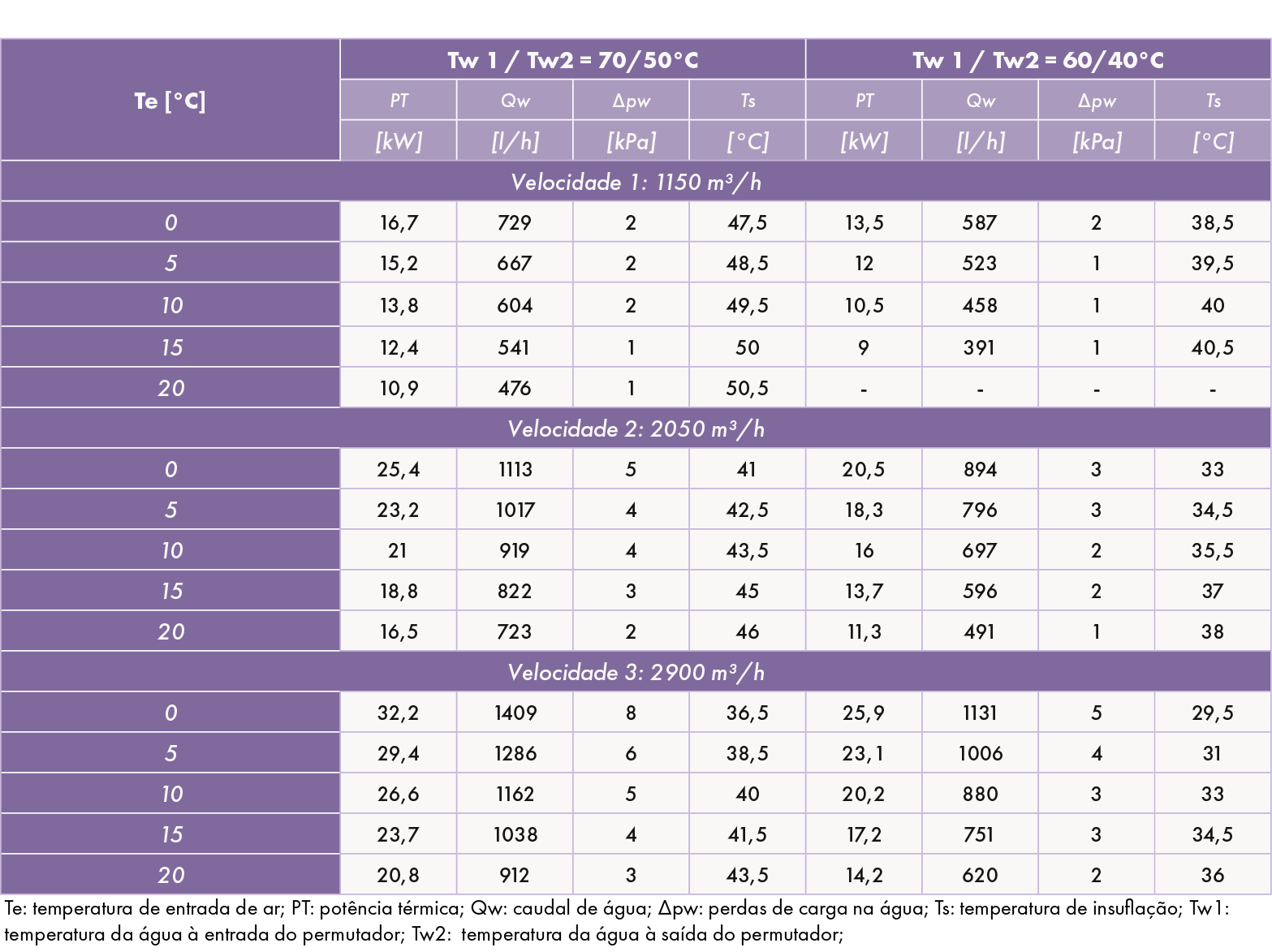

Tamanho L

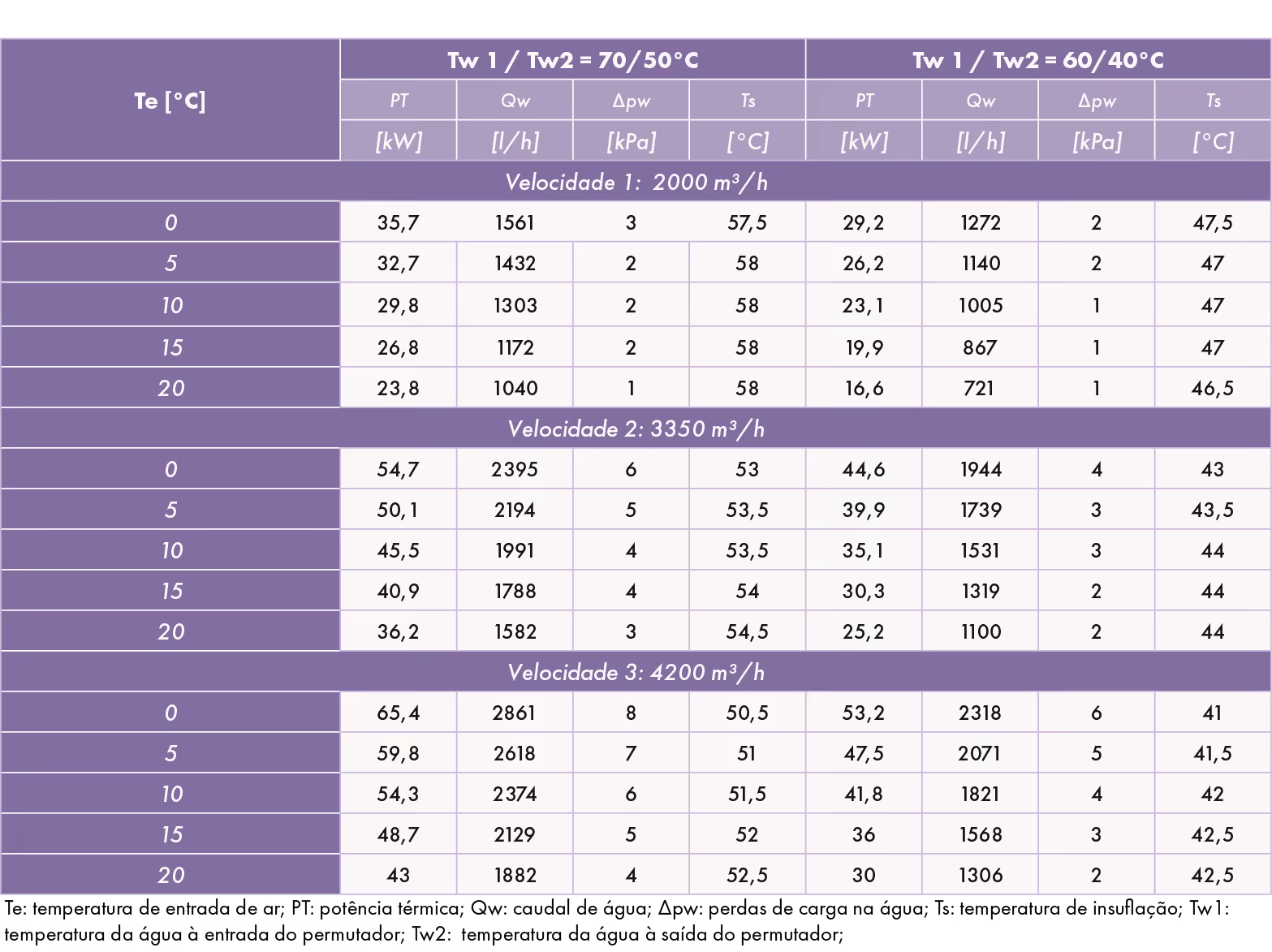

Tamanho XL
Arrefecimento

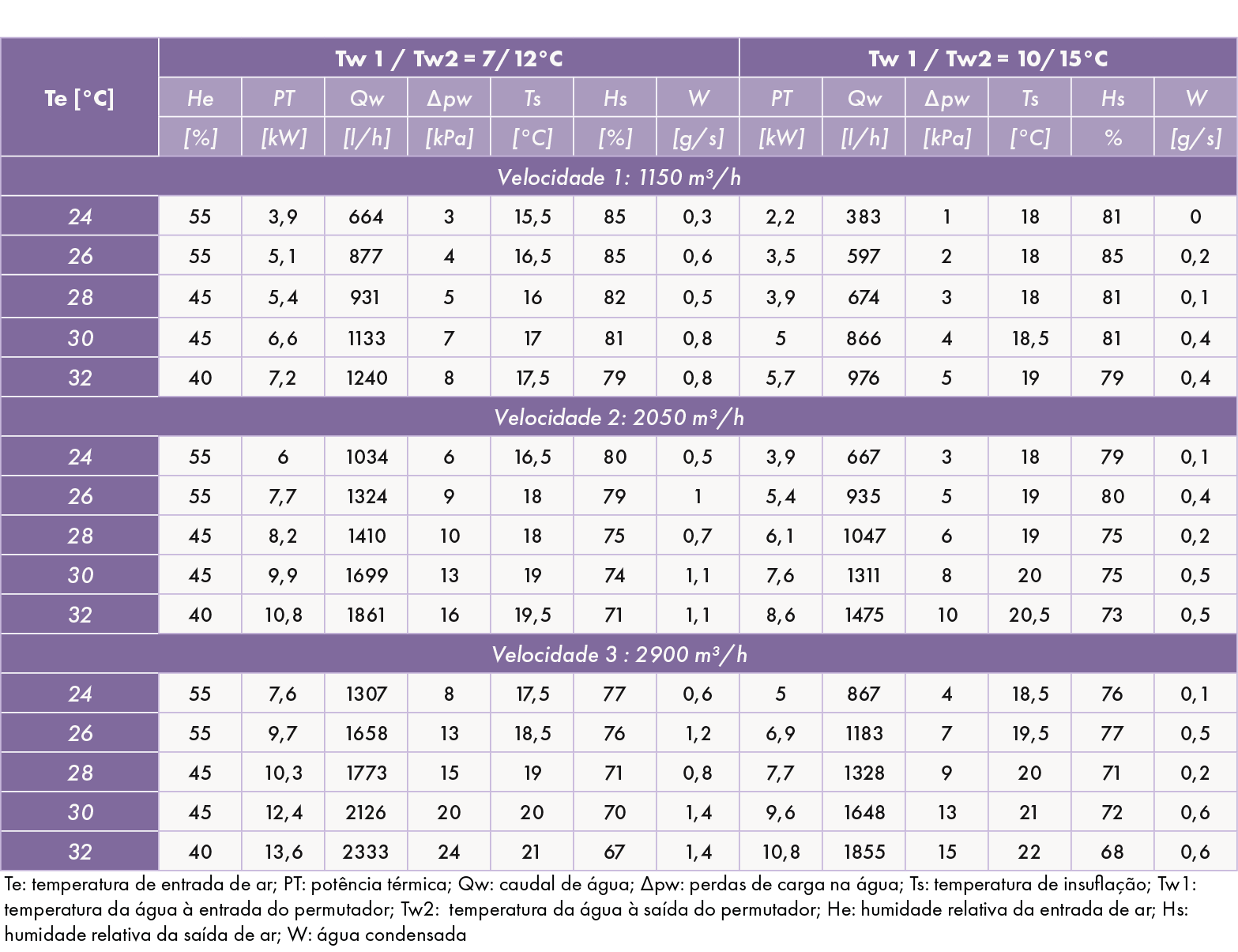

Tamanho L

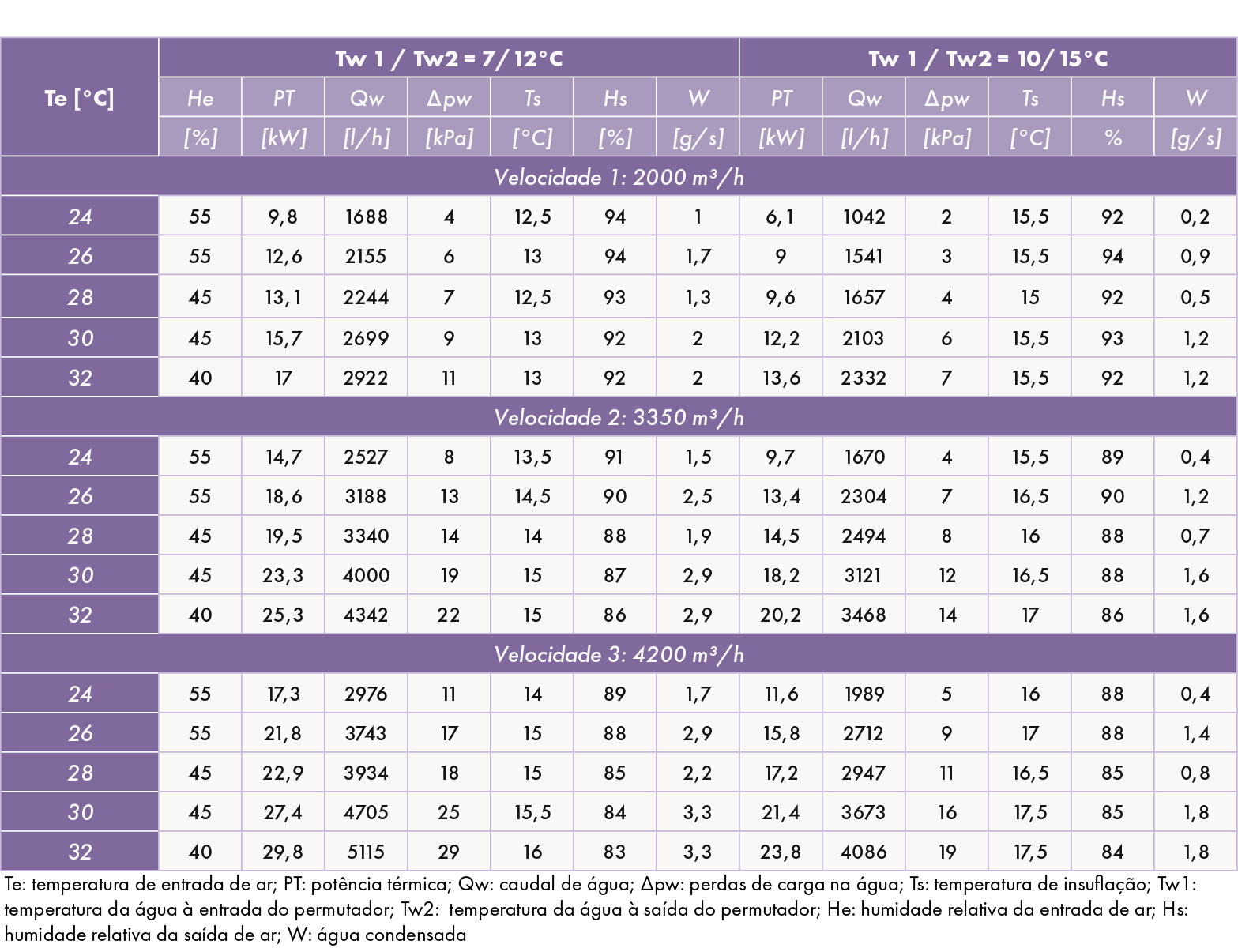

Tamanho XL
INSTALAÇÃO
INSTALAÇÃO
ACESSÓRIOS
Consola 3D
Para fixação na parede ou no teto.
Permite a orientação do equipamento em várias posições.
Regulação T-Box
Limites de regulação da temperatura: de 5º até 35º C.
Limites da temperatura de funcionamento: de 0º até 60º C.
Nível de proteção: IP 20.
Secção máxima do cabo: 2,5 mm².
Possibilidade de controlar vários aérotermos a partir de um único comando à distância.
Sonda PT 1000 (T-Box)
Sonda de temperatura externa.
Nível de proteção: IP 65.
Limites da temperatura de funcionamento: de -20º até 80º C.

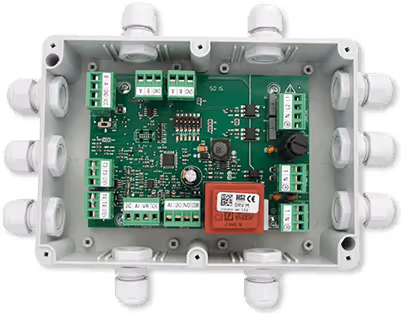

Módulo DRV-V
Para ligação dos aérotermos à regulação T-Box.
Sonda NTC (HMI)
Sonda de temperatura externa.
Nível de proteção IP65.
Intervalo de funcionamento: de -20º até 80º C.
Caixa programável HMI
Limites de regulação da temperatura: de 5° até 40° C.
Limites da temperatura de funcionamento: de 0° até 50° C.
Nível de proteção: IP 20.
Capacidade de corte: 1,4 A.
Secção máxima do cabo: 1,5 mm².
Termóstato integrado TS
Comutador de 3 velocidades.
Limites de regulação da temperatura: de 10° até 30° C.
Limites da temperatura de funcionamento: de 0° até 40° C.
Nível de proteção: IP 30.
Capacidade de corte: 5 A.
Secção máxima do cabo: 1,5 mm².
