Kaolyx® EPP REV
calentador de agua reversible
Ventajas
Luz: fácil instalación.
Robusta y silenciosa.
Estética cuidada para su instalación en ubicaciones del sector terciario.
Comunicación GTC y programación de horarios.
Compatible con la normativa ERP, artículo CH46.
De conformidad con las recomendaciones de la APSAD sobre velocidades y redes aéreas rociadores (velocidades inferiores a 5 m/s a 0,5 m del difusor).
Amplia gama de accesorios para filtración, recirculación y difusión.
DESCRIPCIÓN TÉCNICA
GAMA
Compuesta por 2 tamaños:
- Caudal de 1150 a 4200 m³/h.
- Potencia de 9,7 a 21,8 kW.

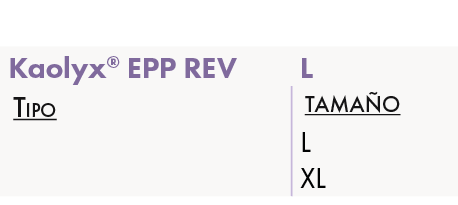

DESIGNACIÓN

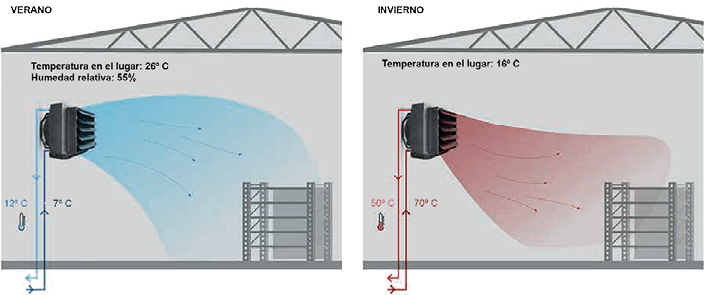

APLICACIÓN/USO
- Ventilación, calefacción y refrigeración de instalaciones industriales o terciarias (talleres, garajes, almacenes, gimnasios, etc.).
- Instalación solo en el interior, en la pared.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Polipropileno expandido (ligero, acústico y estético).
- Color gris (cercano a RAL 9007).
Soporte de montaje (opcional):
- Fijación solo en la pared.
Batería de agua:
- 3 filas en el modelo L (conexión de ¾»).
- 4 filas en el modelo XL (conexión de ¾»).
- Bandeja de plástico para condensados.
Respirador:
- Ventilador con motor asíncrono monofásico (230 V, 50 Hz).
Deflector:
- Montado sobre muelles para ajustar el ángulo de soplado.
Paracaídas de plástico.
Posibles regulaciones:
- TS: control con termostato ambiental.
- HMI: control con programación horaria y comunicación.
- Modbus RTU.
- T-Box: control avanzado con sistema completo (Kaolyx® EPP AC mono o
ECM, Kelya® EPP, Bueyes). Hasta 31 unidades de Kaolyx® EPP REV (añadir
Módulo DRV-REV por unidad (no incluido). - Plug-in de ajuste RX: duplicación de la señal de comando al
conexión de varias unidades (6 tallas L o 3 tallas XL).
OPCIONES
EMBALAJE
- Se vende por unidad.

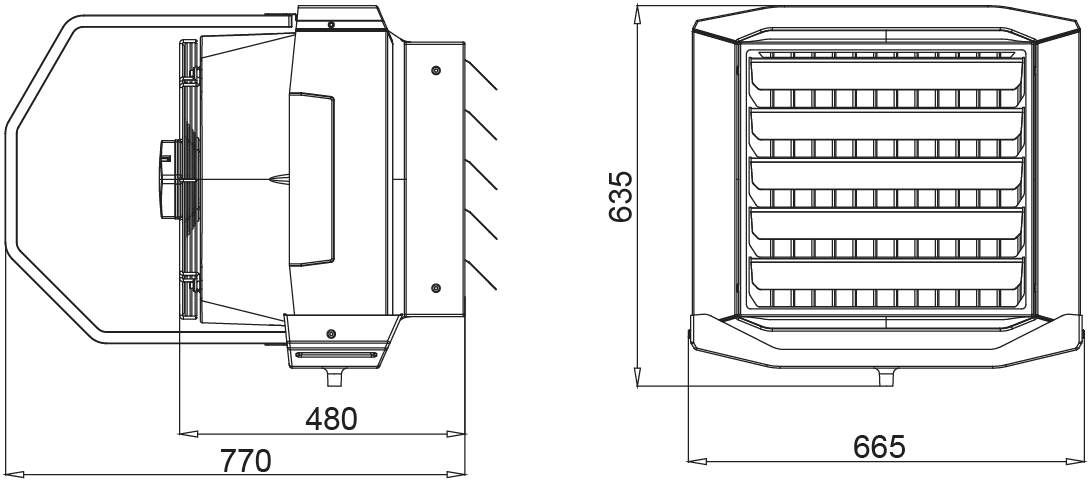

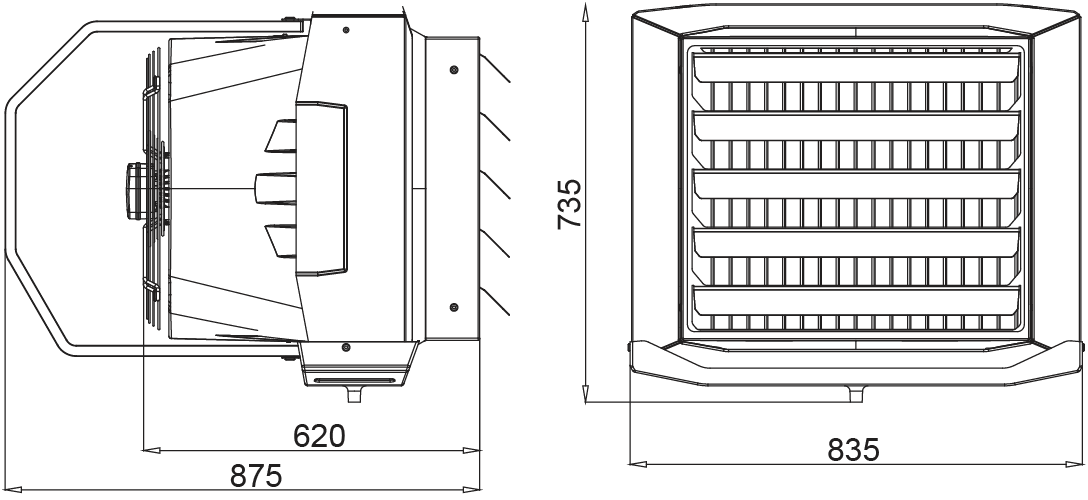

DIMENSIONES
DIMENSIONES
Talla L
Talla XL
CARACTERÍSTICAS TÉCNICAS

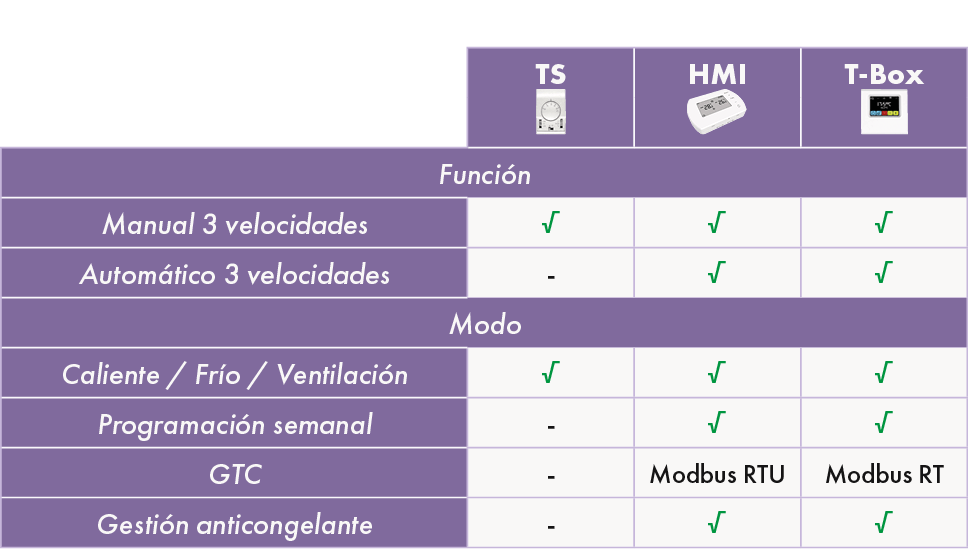

REGULACIÓN

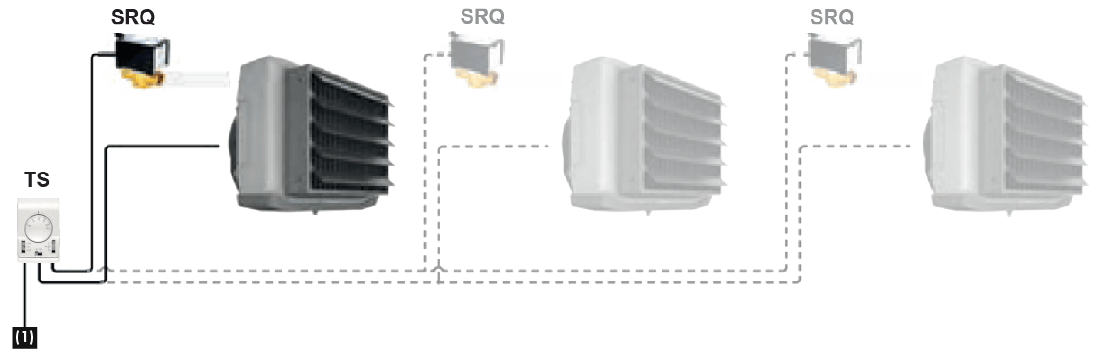

Regulación TS
- Máximo de 3 unidades Kaolyx® EPP Rev L
- Máximo de 2 unidades Kaolyx® EPP Rev XL

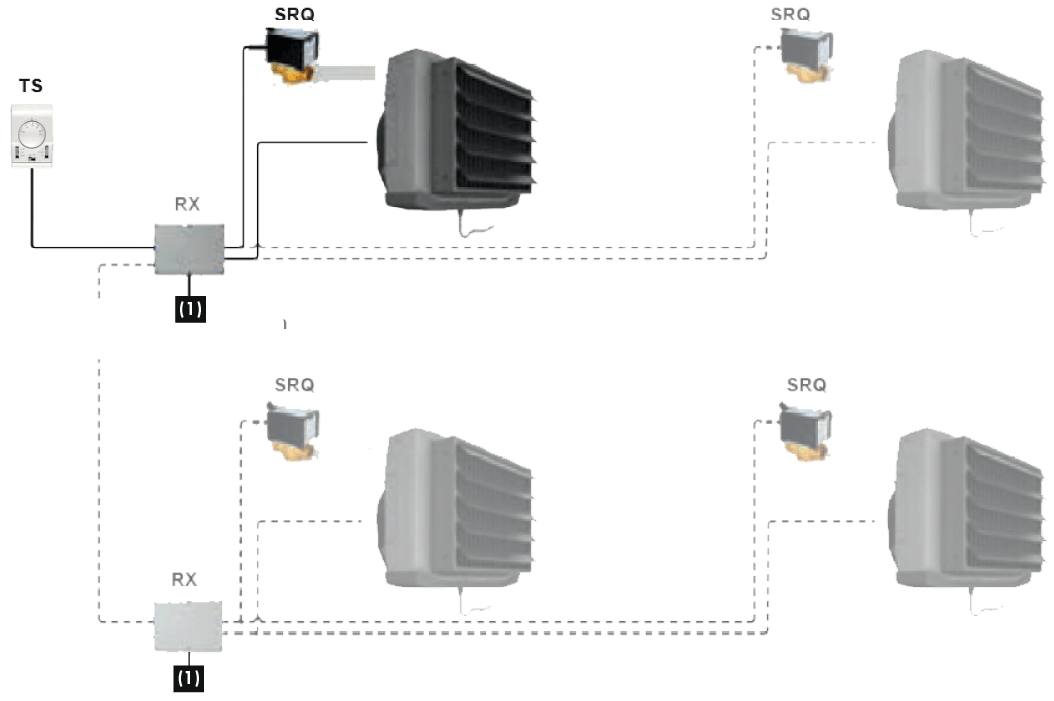

Comando TS + RX (3 RX no es el máximo)
- Máximo de 6 unidades Kaolyx® EPP Rev L para RX
- Máximo de 3 unidades Kaolyx® EPP Rev XL para RX

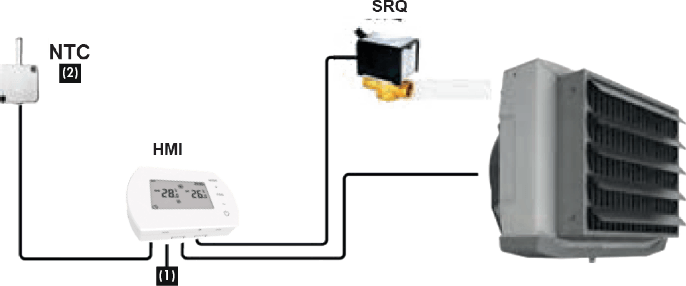

HMI
- Máximo de 2 unidades Kaolyx® EPP Rev L por HMI
- Máximo de 1 unidad Kaolyx® EPP Rev XL por HMI
(2) Opción

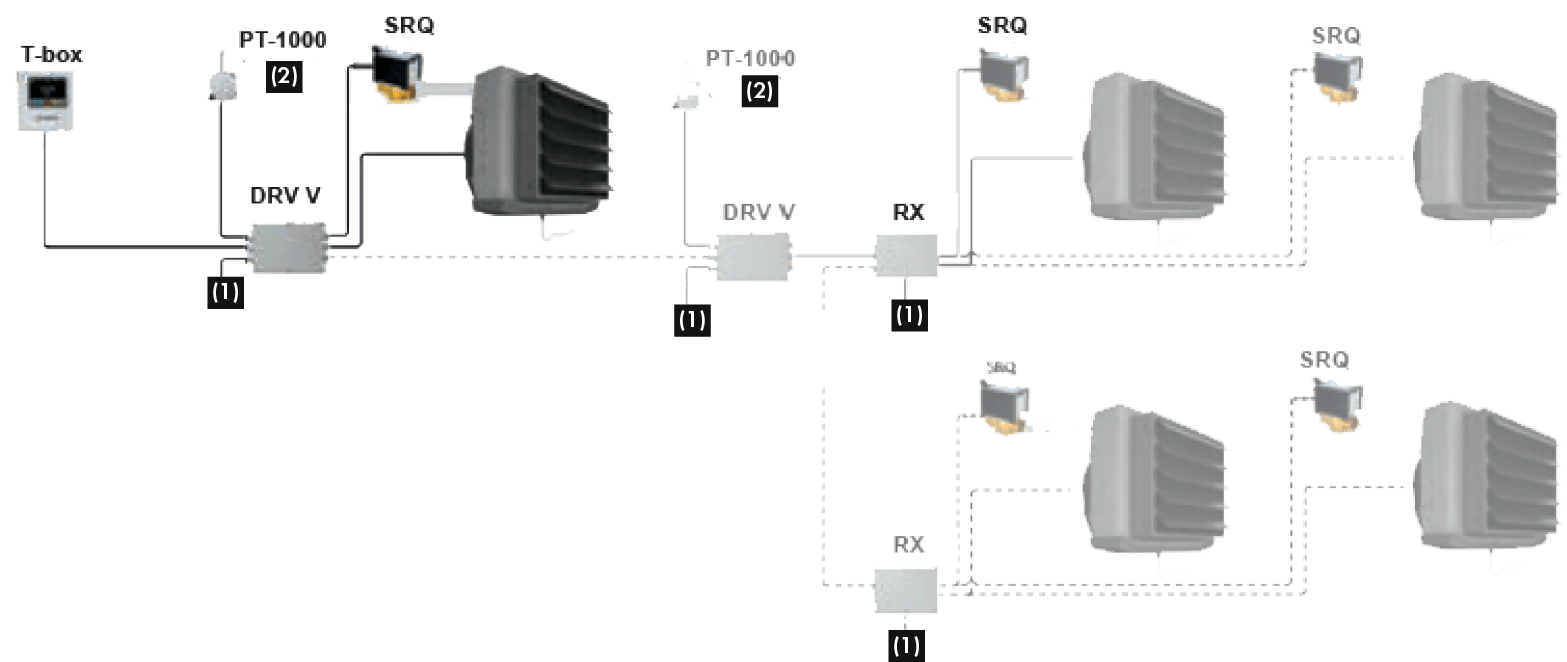

Regulación T-BOX
- Máximo de 31 módulos DRV-REV por T-Box
- Máximo de 3 RX por DRV-REV
- Máximo de 6 unidades Kaolyx® EPP REV talla L
- Máximo de 3 unidades Kaolyx® EPP REV talla XL
(2) Opción
SELECCIÓN
TABLAS DE SELECCIÓN

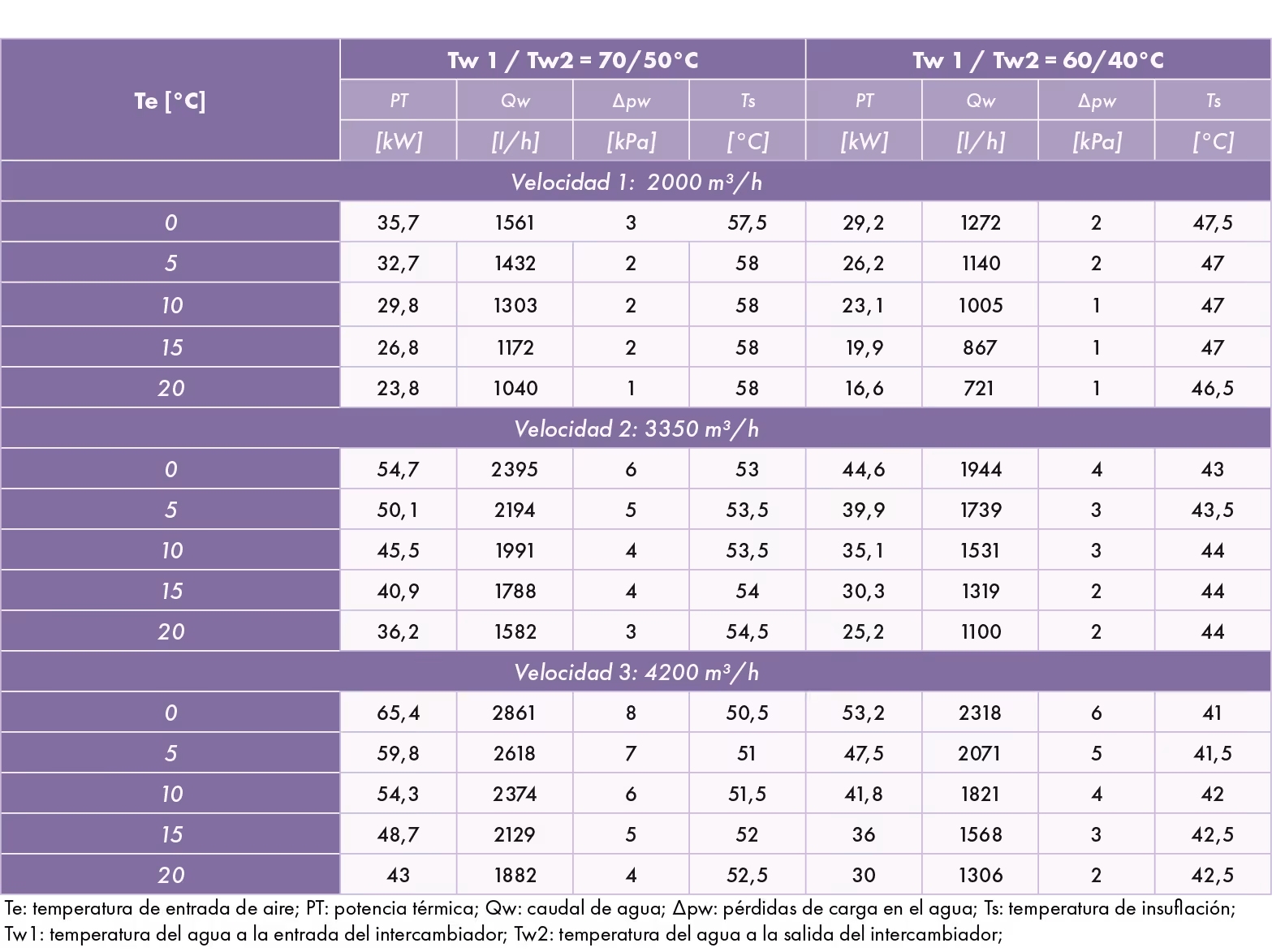

Calentamiento
Talla L
Talla XL

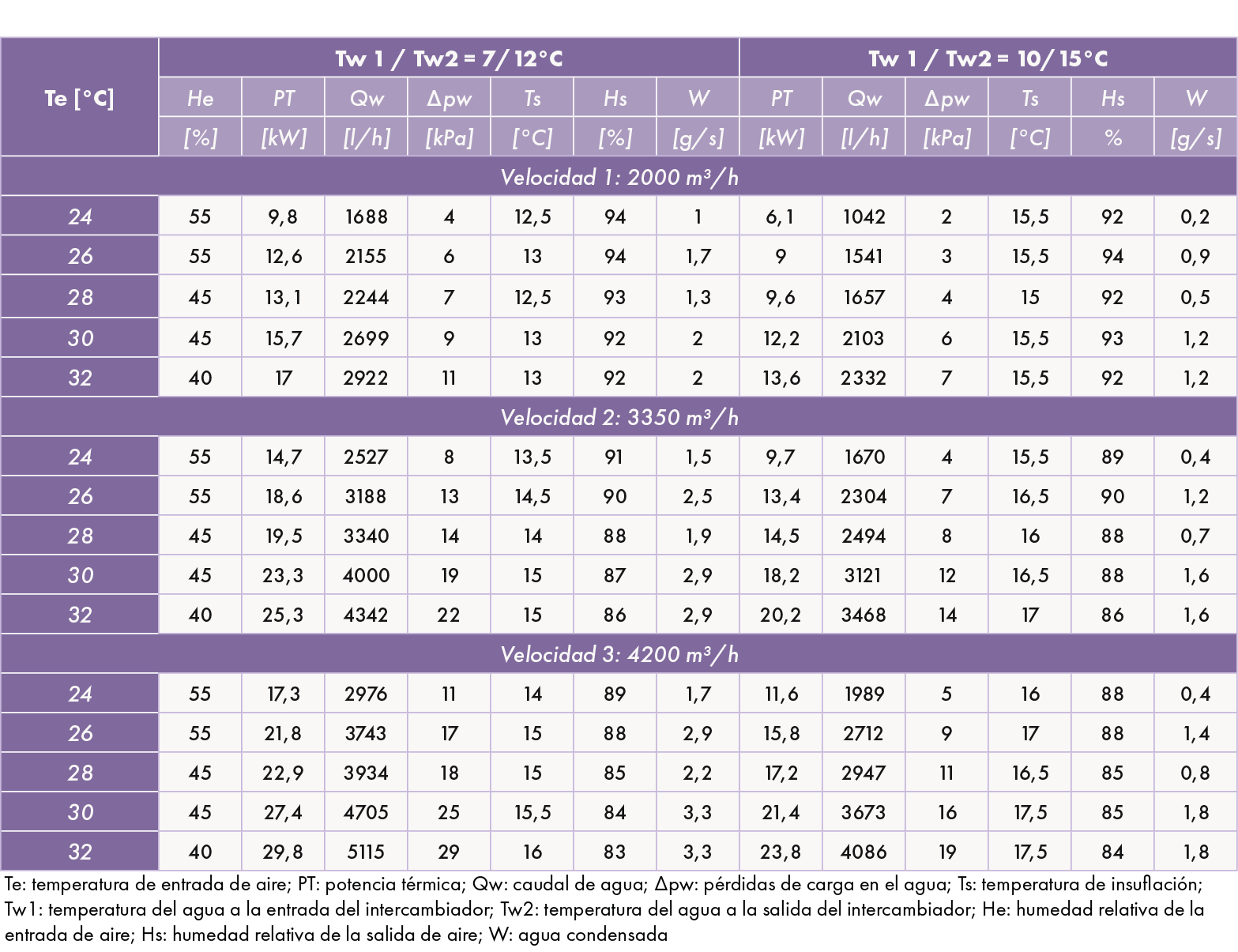

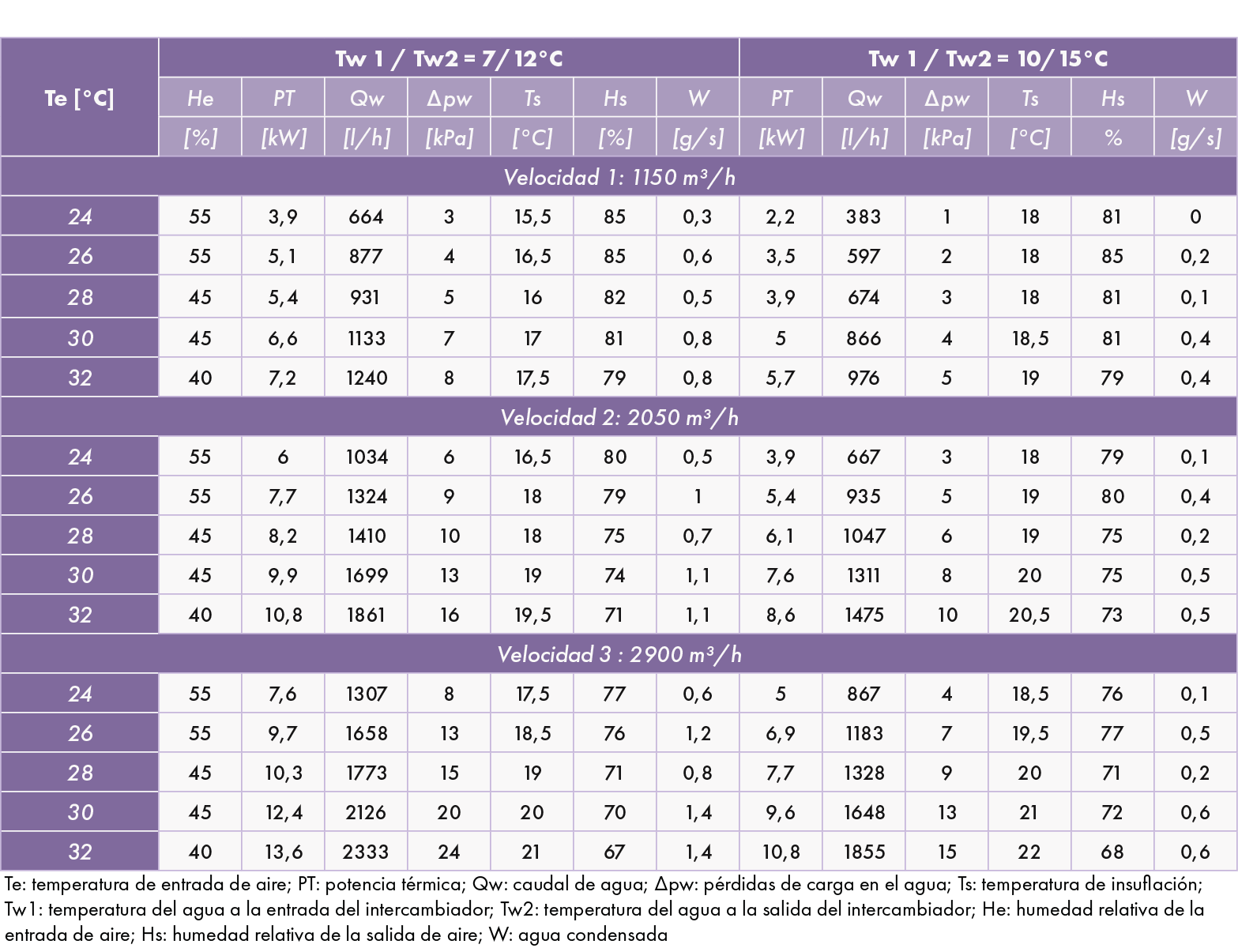

Enfriamiento
Talla L
Talla XL

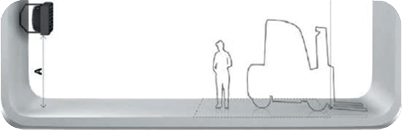

INSTALACIÓN
INSTALACIÓN
ACCESORIOS
Consola 3D
Para fixação na parede ou no teto.
Permite a orientação do equipamento em várias posições.
Regulação T-Box
Límites de control de temperatura: de 5º a 35º C.
Límites de temperatura de funcionamiento: 0º a 60º C.
Nivel de protección: IP 20.
Sección máxima del cable: 2,5 mm².
Posibilidad de controlar varios calentadores de aire desde un único mando a distancia.
Sonda PT 1000 (T-Box)
Sonda de temperatura externa.
Nivel de protección: IP 65.
Límites de temperatura de funcionamiento: -20º a 80º C.
Módulo DRV-V
Para la conexión de los calentadores de aire a la regulación T-Box.
Sonda NTC (HMI)
Sonda de temperatura externa.
Nível de proteção IP65.
Intervalo de funcionamento: de -20º até 80º C.
Caja HMI programable
Límites de control de temperatura: de 5° a 40° C.
Límites de temperatura de funcionamiento: 0° a 50° C.
Nivel de protección: IP 20.
Capacidad de corte: 1,4 A.
Sección máxima del cable: 1,5 mm².
Termóstato integrado TS
Interruptor de 3 velocidades
Límites de control de temperatura: de 10° a 30° C.
Límites de temperatura de funcionamiento: 0° a 40° C.
Nivel de protección: IP 30.
Capacidad de corte: 5 A.
Sección máxima del cable: 1,5 mm².
