JSD
difusor orientável de longo alcance e caudal elevado vários tipos de regulação disponíveis
This is some text inside of a div block.
Vantagens
Difusor de longo alcance.
Orientação horizontal e/ou vertical do jato de ar.
Versões com motorização e com regulação termostática.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
3 versões disponíveis:
- JSD SR - difusor manual, com 5 modelos;
- JSD ER - com motorização, com 3 modelos;
- JSD Réactil® - com regulação termostática, com 4 modelos.
- Dimensões limite de fabrico: consulte as tabelas de atravancamentos dos vários modelos no ponto Descrição Técnica.
- Caudais indicativos até 7500 m³/h (tabela de seleção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Aquecimento e arrefecimento de edifícios do setor terciário ou industriais: ateliers, grandes superfícies, armazéns, ginásios, etc..
CONSTRUÇÃO / COMPOSIÇÃO
- Aro e alhetas em alumínio extrudido.
- Alhetas móveis para orientação do jato de ar (largura do jato).
- Difusor giratório por orientação do jato de ar a +/- 20°.
- Fixação por parafusos visíveis.
- Acabamento disponível: em alumínio.
- Motorização para a versão ER: Belimo NM 24 SR.
- Temperatura de funcionamento do elemento termostático para a versão Réactil: T < 20º C em arrefecimento e T > 28º C em aquecimento.
OPÇÕES
- Outras cores RAL.
- Montagem em conduta possível através de acessório específico: consulte-nos para mais informações.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS

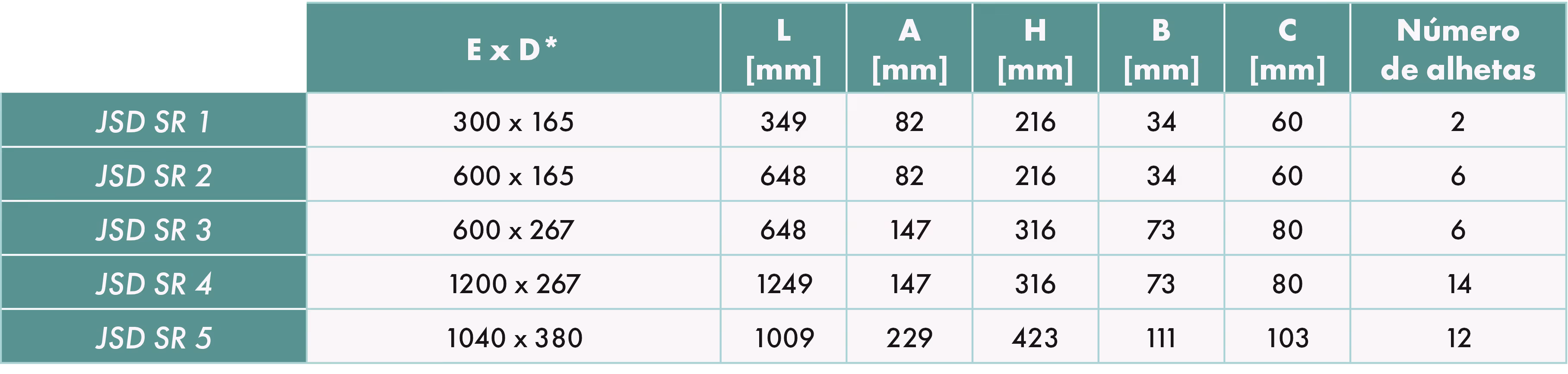

JSD SR

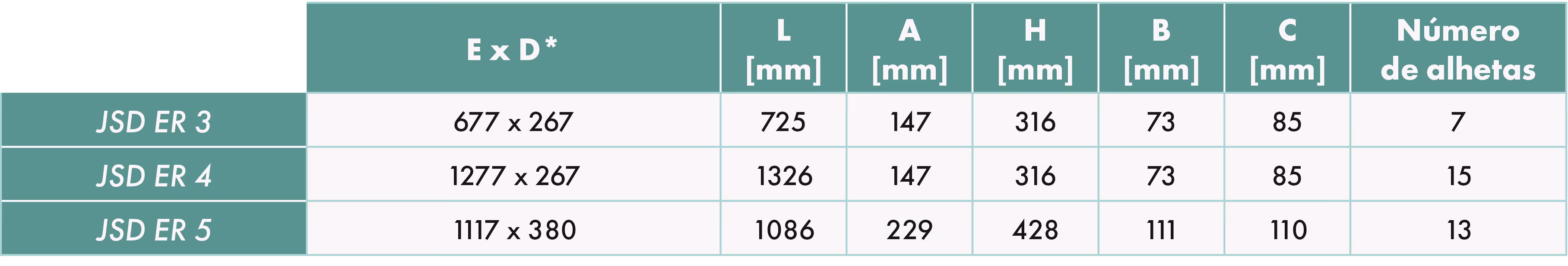

JSD-ER

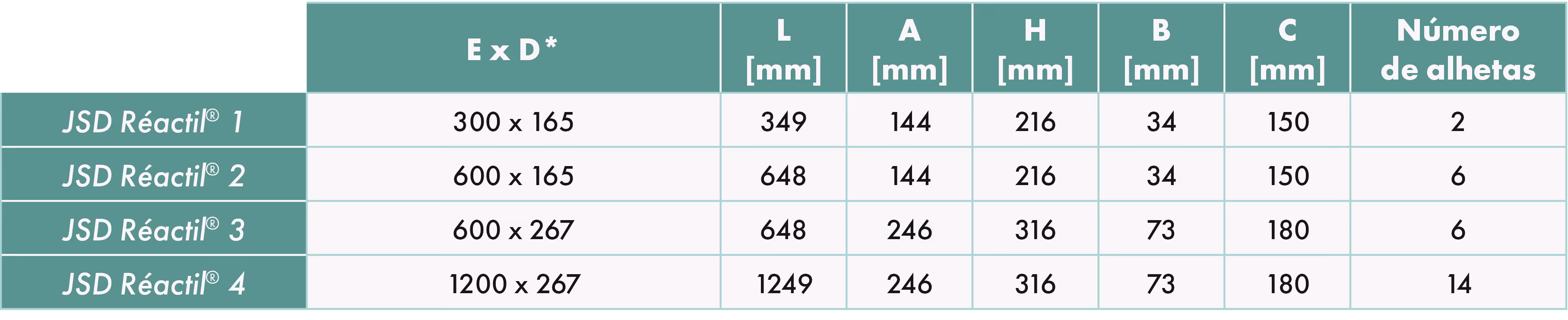

JSD Réactil®
SELEÇÃO

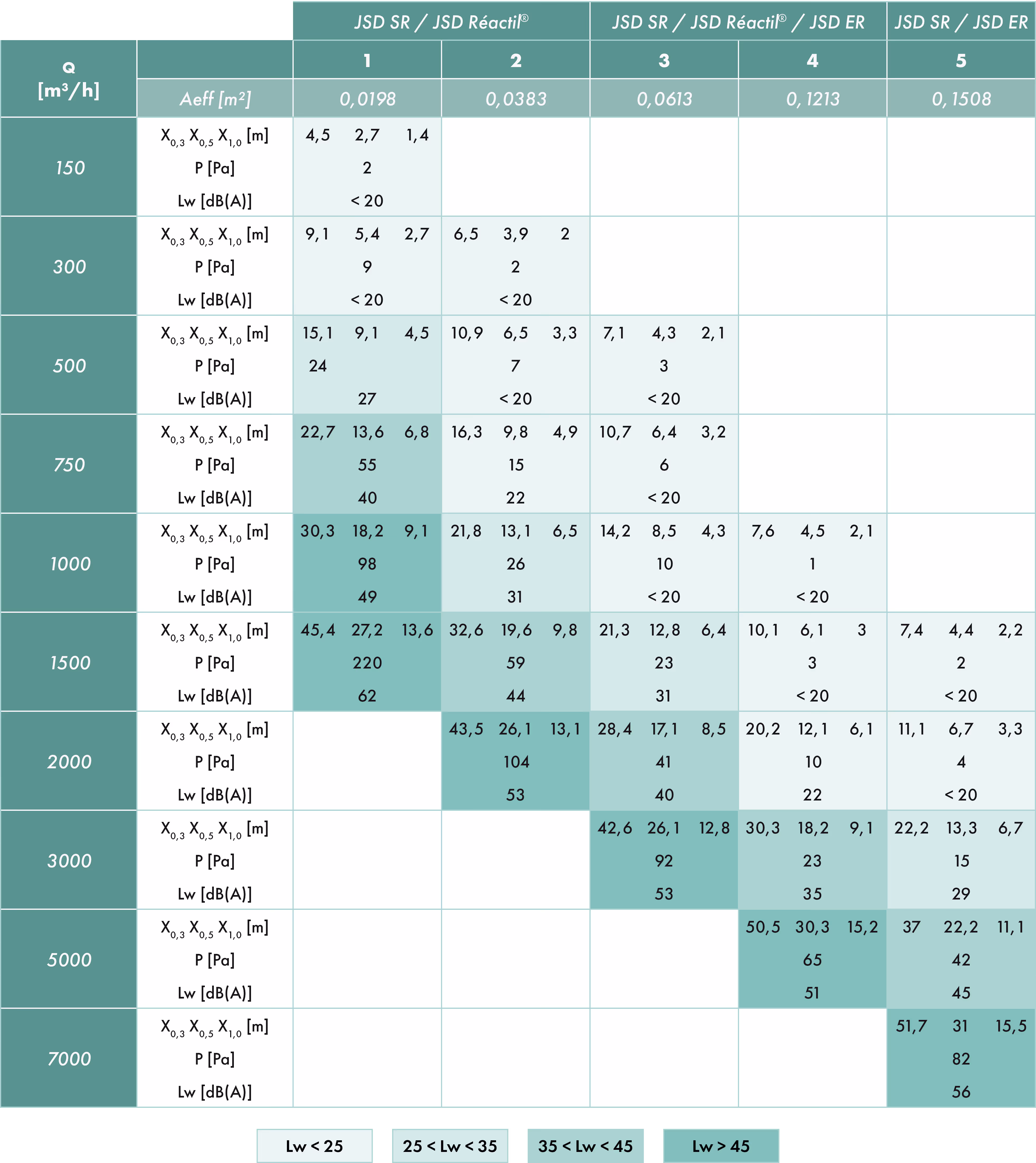

TABELA DE SELEÇÃO PARA JSD
INSTALAÇÃO
MONTAGEM DO REGISTO
- O registo é aparafusado no difusor.
- Registo fornecido de série nos modelos Réactil®.
- Orientação do jato de ar: +/- 20°.
MONTAGEM COM CONTRA-ARO
- Abertura com contra aro: (E - 3) x (H - 3) mm.
ACESSÓRIOS
Contra-aro para JSD
Contra-aro em alumínio zincado.
Registo para JSD
Registo em alumínio zincado.
