JSD
difusor orientable de largo alcance y alto flujo, varios tipos de regulación disponibles
Este es un texto dentro de un bloque div.
Ventajas
Difusor de largo alcance.
Orientación horizontal y/o vertical del chorro de aire.
Versiones con motorización y con regulación termostática.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
3 versiones disponibles:
- JSD SR- difusor manual, con 5 modelos;
- JSD ES- motorizado, con 3 modelos;
- JSD Reactil®- con regulación termostática, con 4 modelos.
- Dimensiones límite de fabricación: consulte las tablas de secciones transversales de los distintos modelos en la sección Descripción técnica.
- Caudales indicativos de hasta 7500 m³/h (tabla de selección).

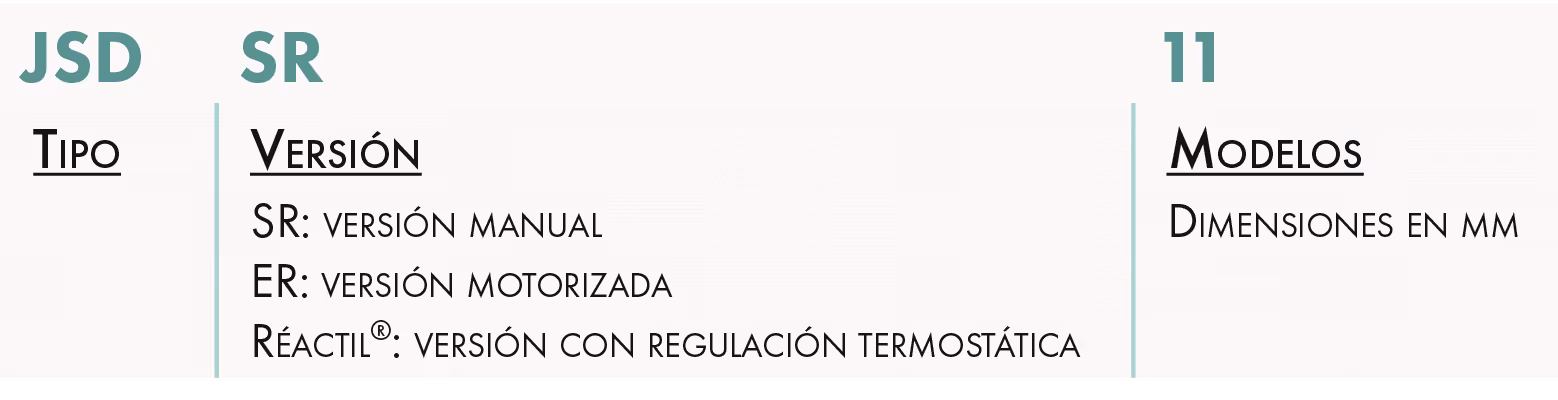

DESIGNACIÓN
APLICACIÓN/USO
- Calefacción y refrigeración de edificios del sector terciario o industrial: talleres, grandes superficies, almacenes, gimnasios, etc.
CONSTRUCCIÓN/COMPOSICIÓN
- Llanta y solapas de aluminio extruido.
- Aletas móviles para la orientación del chorro de aire (ancho del chorro).
- Difusor giratorio para orientar el chorro de aire a +/- 20°.
- Fijación mediante tornillos visibles.
- Acabado disponible: en aluminio.
- Motor para la versión ER: Belimo NM 24 SR.
- < 20º C em arrefecimento e T >Temperatura de funcionamiento del elemento termostático para la versión reactiva: T 28º C en calefacción.
OPCIONES
- Otros colores RAL.
- Posibilidad de montaje en conductos mediante un accesorio específico: póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES

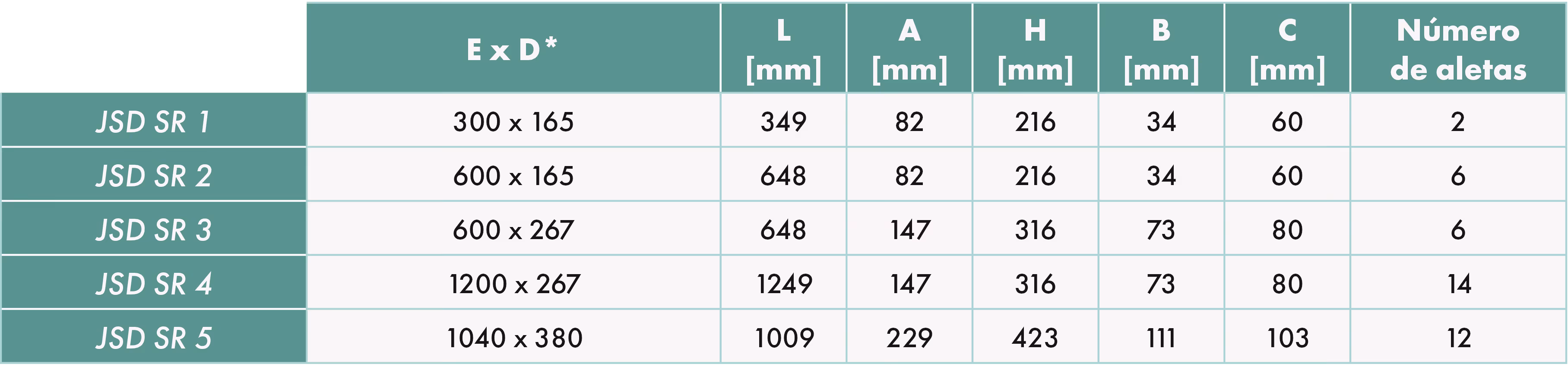

JSD SR

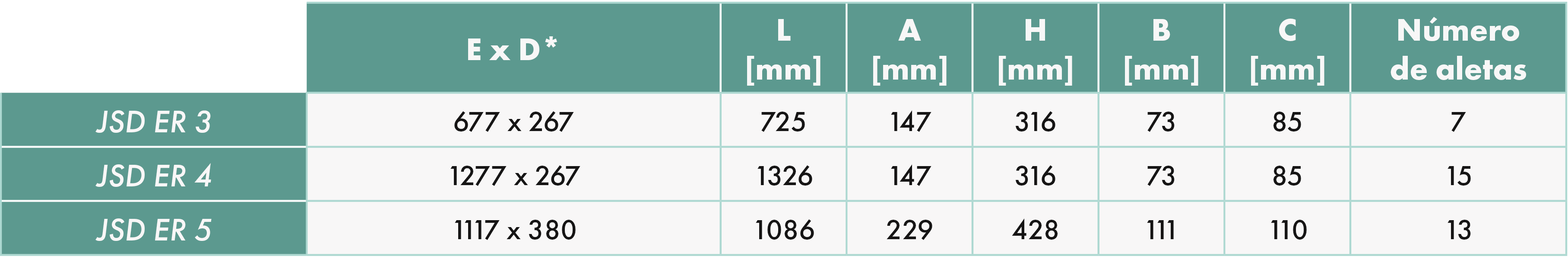

JSD

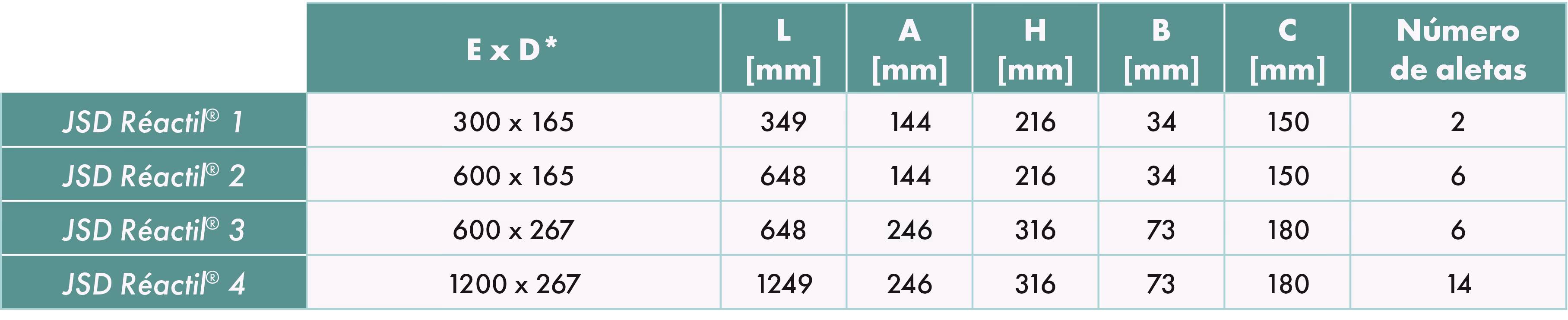

JSD Reactil®
SELECCIÓN
TABLA DE SELECCIÓN PARA JSD
P: pérdida de carga [Pa]; Lw: potencia acústica sin atenuación local [dB (A)].
Ensayo en condiciones isotérmicas.
INSTALACIÓN
MONTAJE DEL REGISTRO
- El registro se atornilla al difusor.
- El registro se suministra de serie en los modelos Réactil®.
- Dirección del chorro de aire: +/- 20°.
MONTAJE CON ANILLO CONTRARIO
- Apertura con anillo contrario: (E - 3) x (H - 3) mm.
ACCESORIOS
Contra-aro para JSD
Contorneado de aluminio cincado.
Inscripción para JSD
Registro en aluminio galvanizado.
