Ibiza®
moto-ventilador em polipropileno para ambientes corrosivos
Vantagens
Construção em polipropileno.
Acoplamento direto.
DESCRIÇÃO TÉCNICA
GAMA
Composta por 5 modelos e 2 versões:
- Ventilador com base de suporte: 125 - 160 - 200 - 250 - 315 - 600.
- Ventilador para cobertura: 125 - 160 - 200 - 250 - 315.
- Caudais até 15000 m³/h.
- Pressão até 1400 Pa.
- Disponível na versão ATEX CE EX II 3G IIC T4: consulte a respetiva ficha de produto para mais informações.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Indicado para as indústrias química, farmacêutica, laboratórios (como hotte de extração), gráfica, agroalimentar, papeleira, entre outras e para extração de ar em ambientes corrosivos.
- Instalação possível tanto no interior como no exterior (com base de suporte de alta proteção).
CONSTRUÇÃO / COMPOSIÇÃO
Voluta:
- Voluta monobloco envolvida em polipropileno (PP) qualidade alimentar com virola plana circular na aspiração e no retorno.
- Parafusos em aço inoxidável.
Turbina:
- Modelos 125 até 315: turbina à ação em polipropileno (PP) equilibrada estática e dinamicamente, instalada no fim do veio do motor.
- Modelo 600: motor de 4 ou 6 pólos, turbina PPG com reforço em aço inoxidável.
- Núcleo e proteção do núcleo em polipropileno (PP).
Base de suporte do ventilador:
- Versão standard em chapa de aço pintada.
- Versão alta proteção em polipropileno, abrangendo o motor, para instalação no exterior.
- Do modelo 125 ao 250: cor grená RAL 4004.
- Modelo 315: cor cinzenta.
- Modelo 600 fornecido com a base de suporte standard em chapa de aço pintado e proteção anti detritos.
Montagem na cobertura:
- Esta opção engloba:
- Base de suporte.
- Proteção anti chuva.
- Grelha de insuflação.
- Comutador isolado, montado e cablado (disponível apenas para esta versão).
Motorização standard:
- Motor de patas e aro (B 34), IP 55, classe F, serviço S1 sem isotérmico.
- 1 velocidade: trifásico variável 230/400 V ~ 50 Hz (compatível com variação de velocidade) ou monofásico 230 V ~ 50 Hz (incompatível com variação de tensão).
- 2 velocidades: trifásico 400 V ~ 50 Hz.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

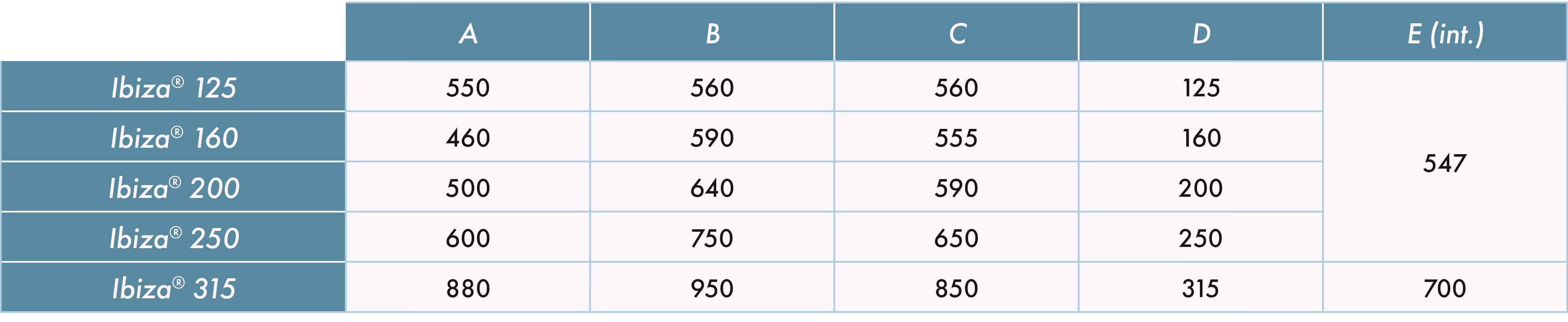

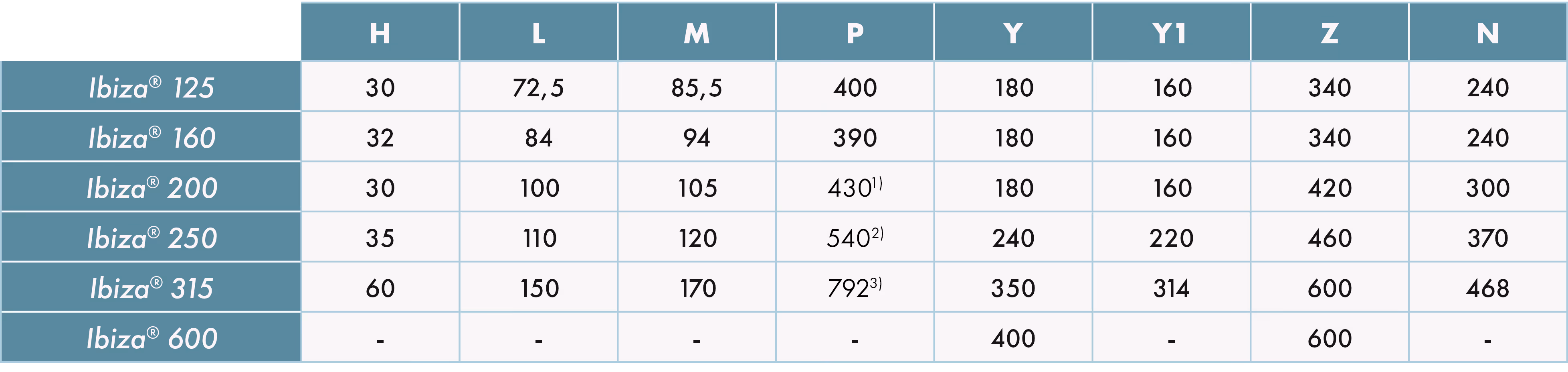

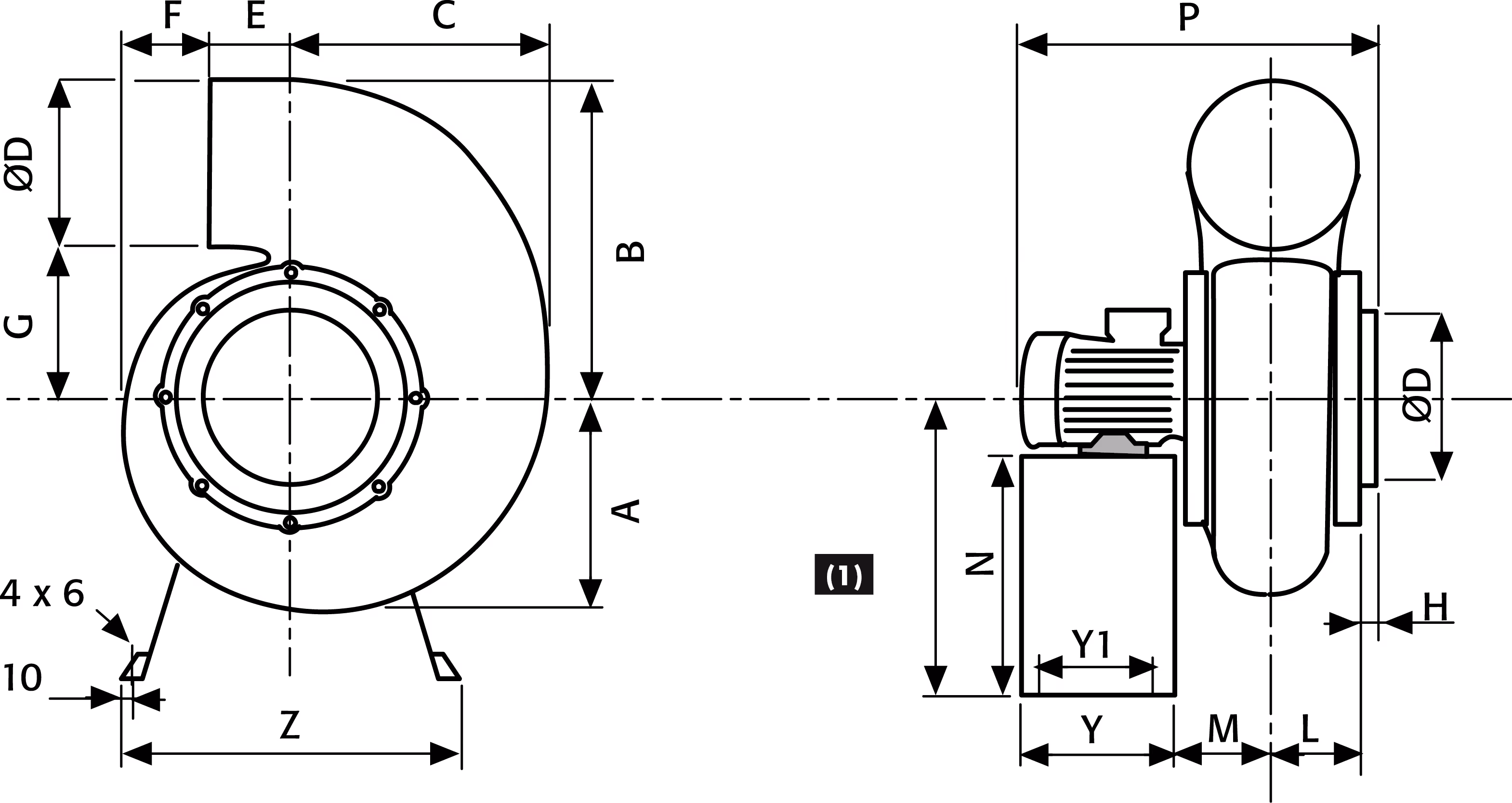

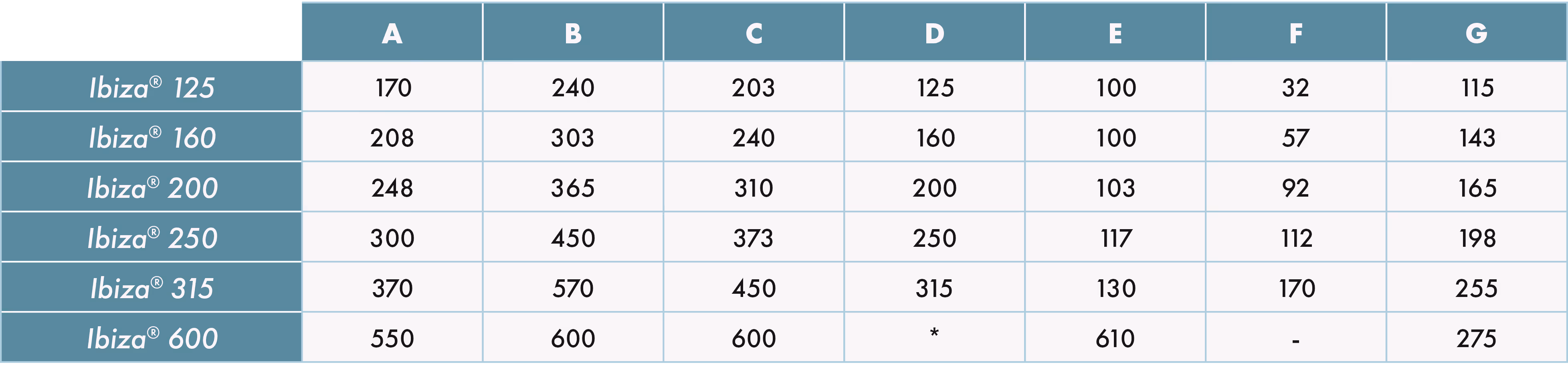

ATRAVANCAMENTOS E PESOS

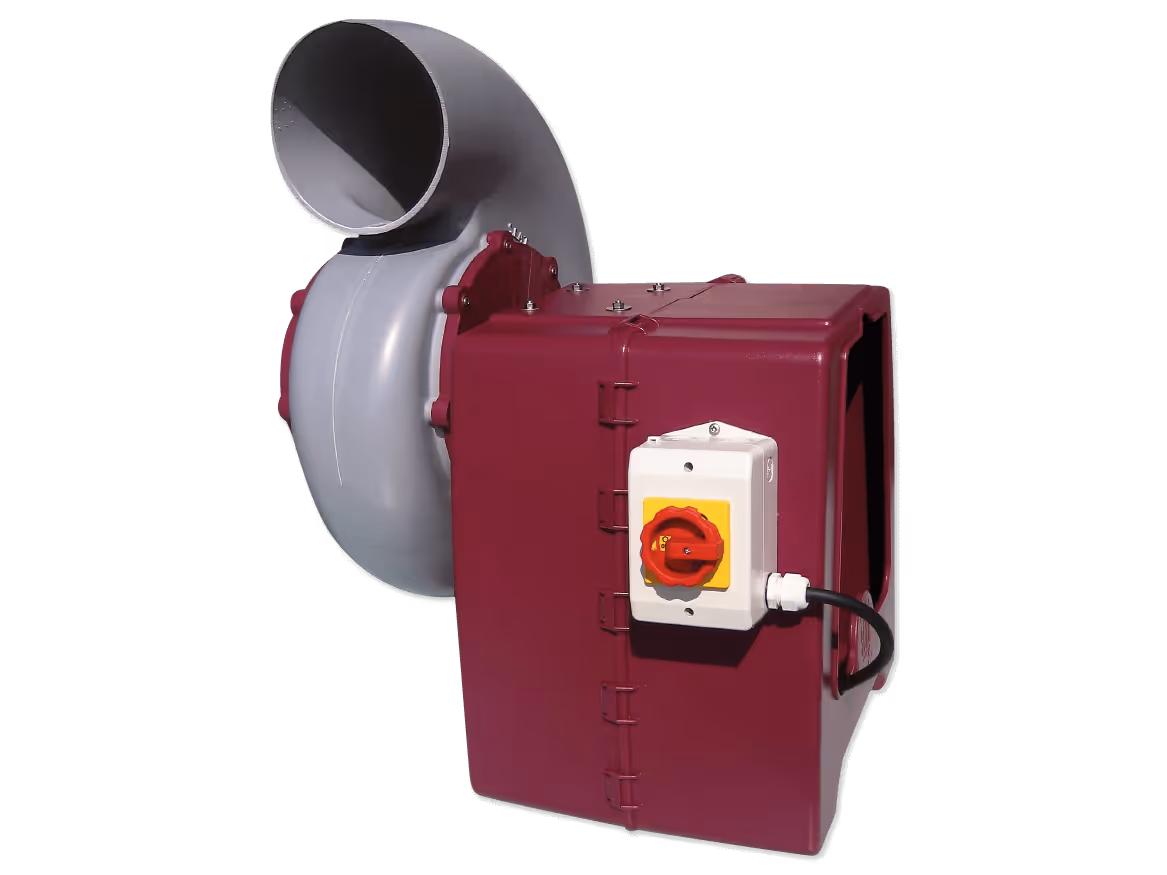

Ventilador com base de suporte
2) Em 4 pólos / 510 e 6 pólos;
3) Em 4 pólos / 724, 6 pólos / 822.
Pesos com motor standard
Nota importante sobre os interruptores: nos modelos para cobertura, o comutador é fornecido não montado; nos restantes modelos o comutador não é fornecido.
Ventilador de cobertura
LIMITES DE UTILIZAÇÃO
- Limites de temperatura: 70 °C em utilização contínua.

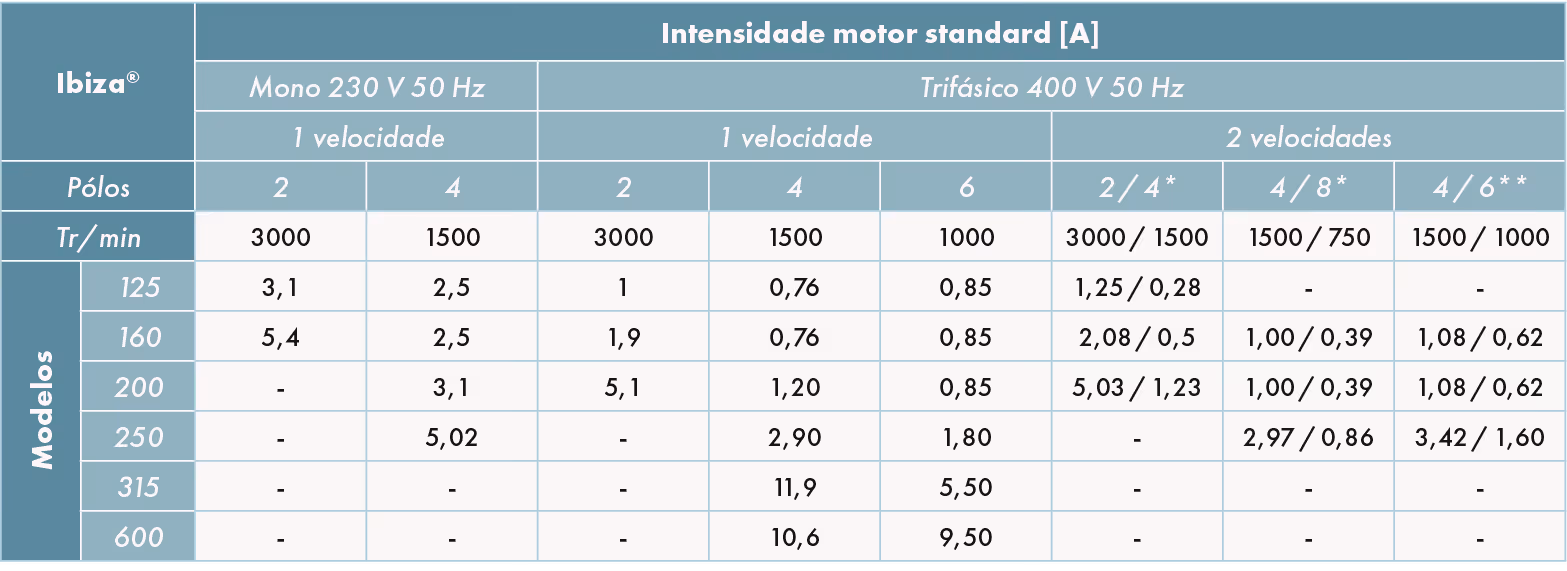

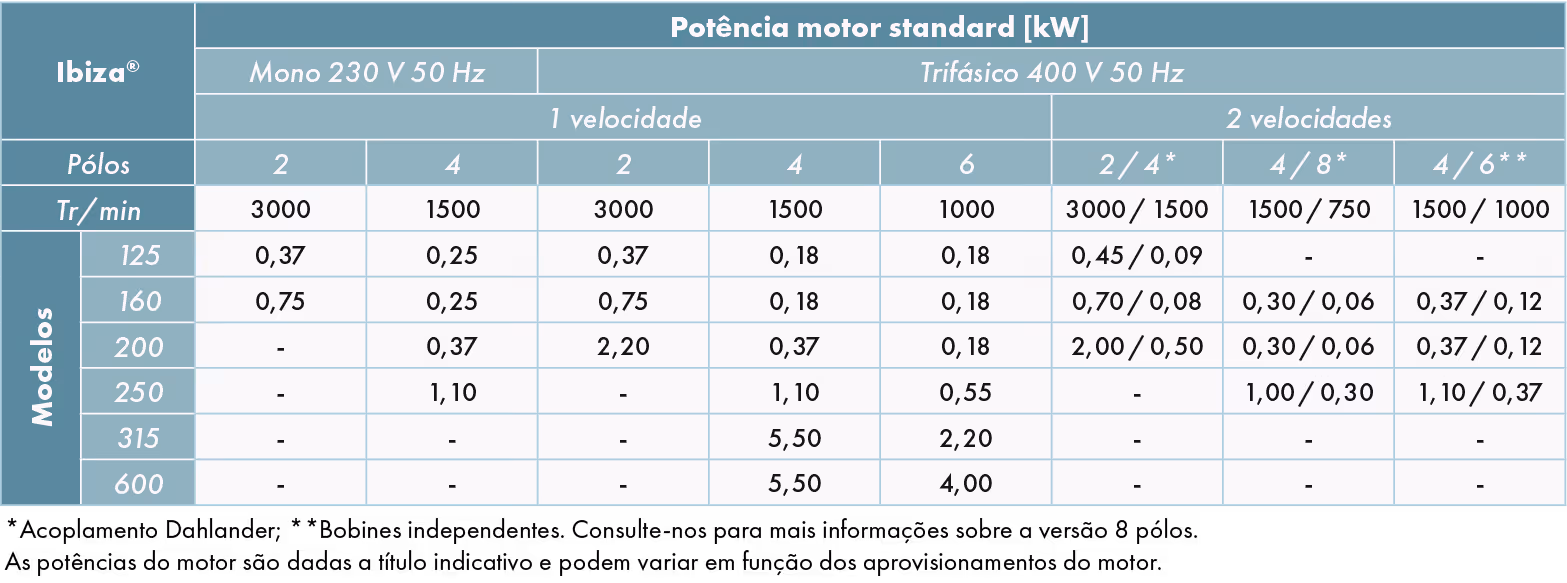

CARACTERÍSTICAS TÉCNICAS
SELEÇÃO

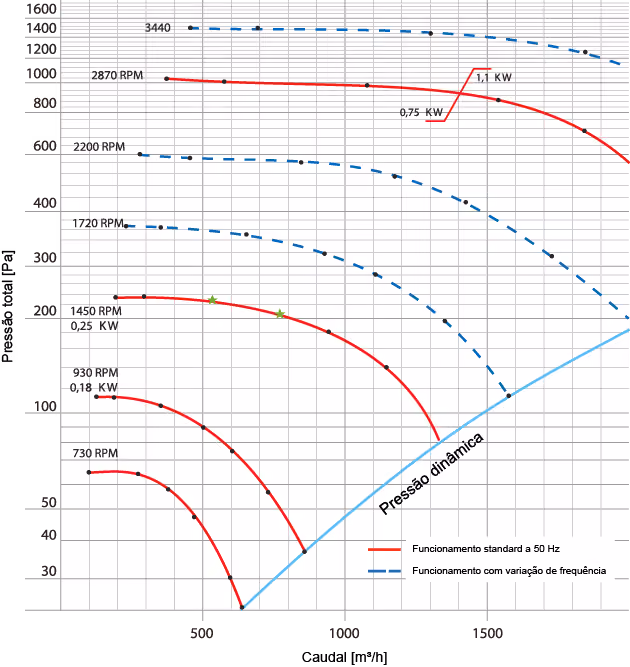

CURVAS DE SELEÇÃO PARA IBIZA®
- Desempenhos válidos para ar a 20° C, à pressão atmosférica e densidade do ar de 1,2 kg/m³.
- Desempenhos em conformidade com a norma EN ISO 5801 tipo D.
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
Modelo 600
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO
ORIENTAÇÕES
Vista lateral do motor
Únicas orientações disponíveis para os modelos: 315 - LG (todas); 600 - LG 0 e LG90
INSTALAÇÃO
- O ventilador deve ser instalado num suporte rígido e totalmente plano. O peso do suporte deve ser, no mínimo, o dobro do peso do ventilador.
- É fundamental respeitar a horizontalidade do suporte para um bom funcionamento do ventilador sem vibrações.
- Para assegurar um bom isolamento das vibrações, é necessário que o ventilador seja colocado sobre apoios anti vibração e esteja equipado com junta flexível para as ligações à rede.
- Na instalação em cobertura, é imperativo assegurar a estanquidade entre a base do ventilador e o suporte.
ACESSÓRIOS
Junta flexível em PVC para gama Ibiza®
Permite assegurar o isolamento das vibrações entre o ventilador e a conduta.
Para aspiração e retorno.
Ter em conta 2 abraçadeiras por junta (em aço inoxidável), a encomendar separadamente.
Variador de frequência para Ibiza®
Não aplicável aos modelos monofásicos.
Indusbox
Caixa de atenuação acústica.
Controlador para Laboratórios para gama Ibiza®
Suporte de alta proteção
Este suporte é construído em polipropileno e permite cobrir o motor quando o moto-ventilador se encontra instalado no exterior.
Difusor de retorno com grelha
Viseira circular em PVC equipada com rede anti pássaro (incluída na instalação de cobertura).
Registo antirretorno
Construído em PVC, equipado com um registo circular em PVC, com ligação macho/fêmea.
Evita situações de contra-ventilação quando o ventilador pára.

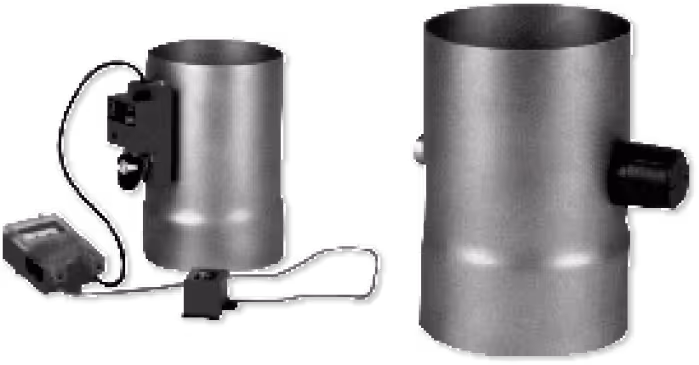

Registo de caudal
Estrutura e lâmina em PVC, equipado com manípulo de regulação.
Permite criar uma perda de carga suplementar, de modo a modificar o caudal.
Disponível na versão motorizada (TOR 230 V ou modulação 0-10 V).
