Ibiza®
motor de ventilador de polipropileno para ambientes corrosivos
Ventajas
Construcción en polipropileno.
Acoplamiento directo.
DESCRIPCIÓN TÉCNICA
GAMA
Compuesto por 5 modelos y 2 versiones:
- Ventilador con base de apoyo: 125 — 160 — 200 — 250 — 315 — 600.
- Ventilador de cobertura: 125 — 160 — 200 — 250 — 315
- Caudales de hasta 15000 m³/h.
- Presión de hasta 1400 Pa.
- Disponible en la versión ATEX CE EX II 3G IIC T4: consulte la ficha del producto correspondiente para obtener más información.

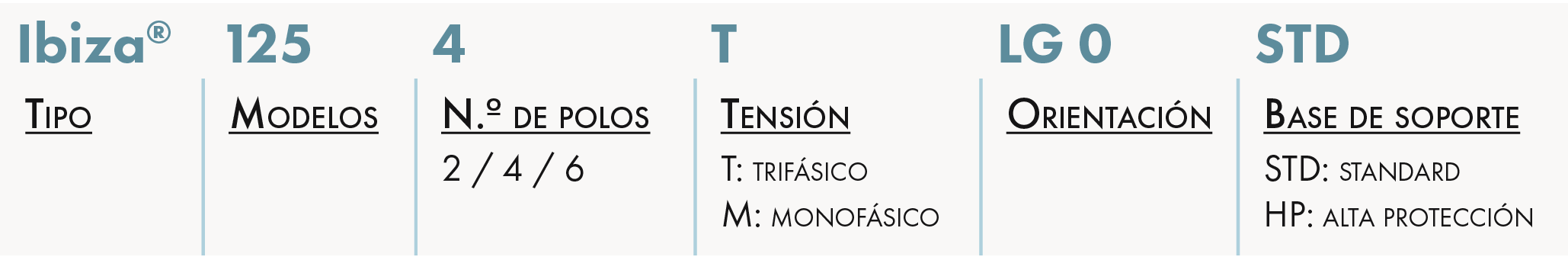

DESIGNACIÓN
APLICACIÓN/USO
- Apto para las industrias química, farmacéutica, de laboratorio (como campana de extracción), gráfica, agroalimentaria, papelera, entre otras y para la extracción de aire en ambientes corrosivos.
- Se puede instalar tanto en interiores como en exteriores (con base de soporte de alta protección).
CONSTRUCCIÓN/COMPOSICIÓN
Voluta:
- Voluta monobloque envuelta en polipropileno (PP) de calidad alimentaria con férula circular plana en la succión y el retorno.
- Tornillos de acero inoxidable.
Turbina:
- Modelos 125 a 315: turbina de acción de polipropileno (PP) equilibrada estática y dinámicamente instalada en el extremo del eje del motor.
- Modelo 600: motor de 4 o 6 polos, turbina PPG con refuerzo de acero inoxidable.
- Núcleo y protección del núcleo en polipropileno (PP).
Base de soporte del ventilador:
- Versión estándar en chapa de acero barnizada.
- Versión de alta protección en polipropileno, que cubre el motor, para instalación en exteriores.
- Para los modelos 125 a 250: color verde RAL 4004.
- Modelo 315: color gris.
- El modelo 600 se suministra con la base de soporte estándar en chapa de acero pintada y protección antisuciedad.
Montaje en el techo:
- Esta opción incluye:
- Base de apoyo.
- Protección contra la lluvia.
- Rejilla de inflado.
- Interruptor aislado, ensamblado y cableado (solo disponible para esta versión).
Motorización estándar:
- Motor de pata y anillo (B 34), IP 55, clase F, servicio S1 sin isotermia.
- 1 velocidad: variable trifásica 230/400 V ~ 50 Hz (compatible con la variación de velocidad) o monofásica 230 V ~ 50 Hz (no compatible con la variación de tensión).
- 2 velocidades: trifásico 400 V ~ 50 Hz
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES

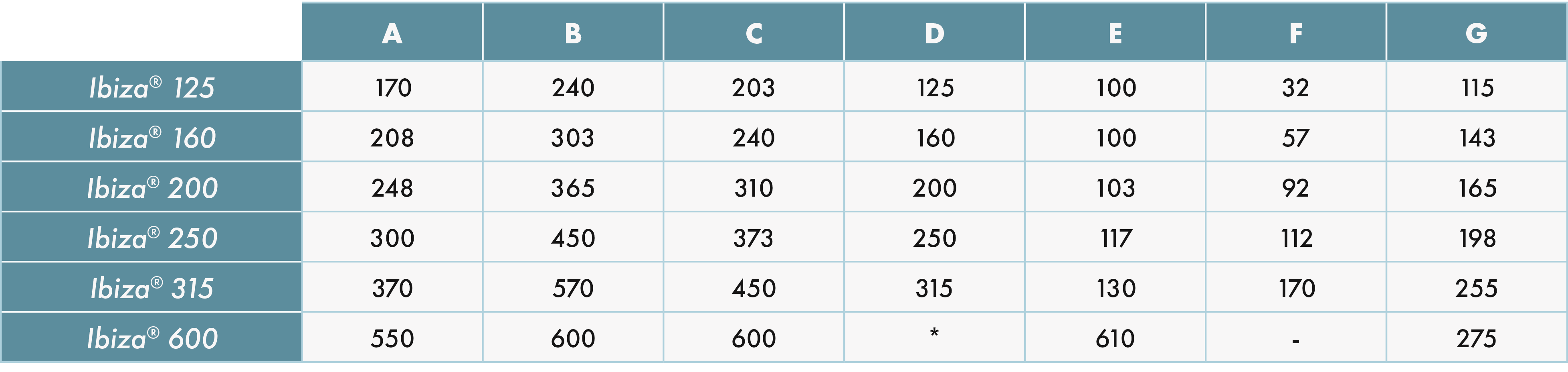

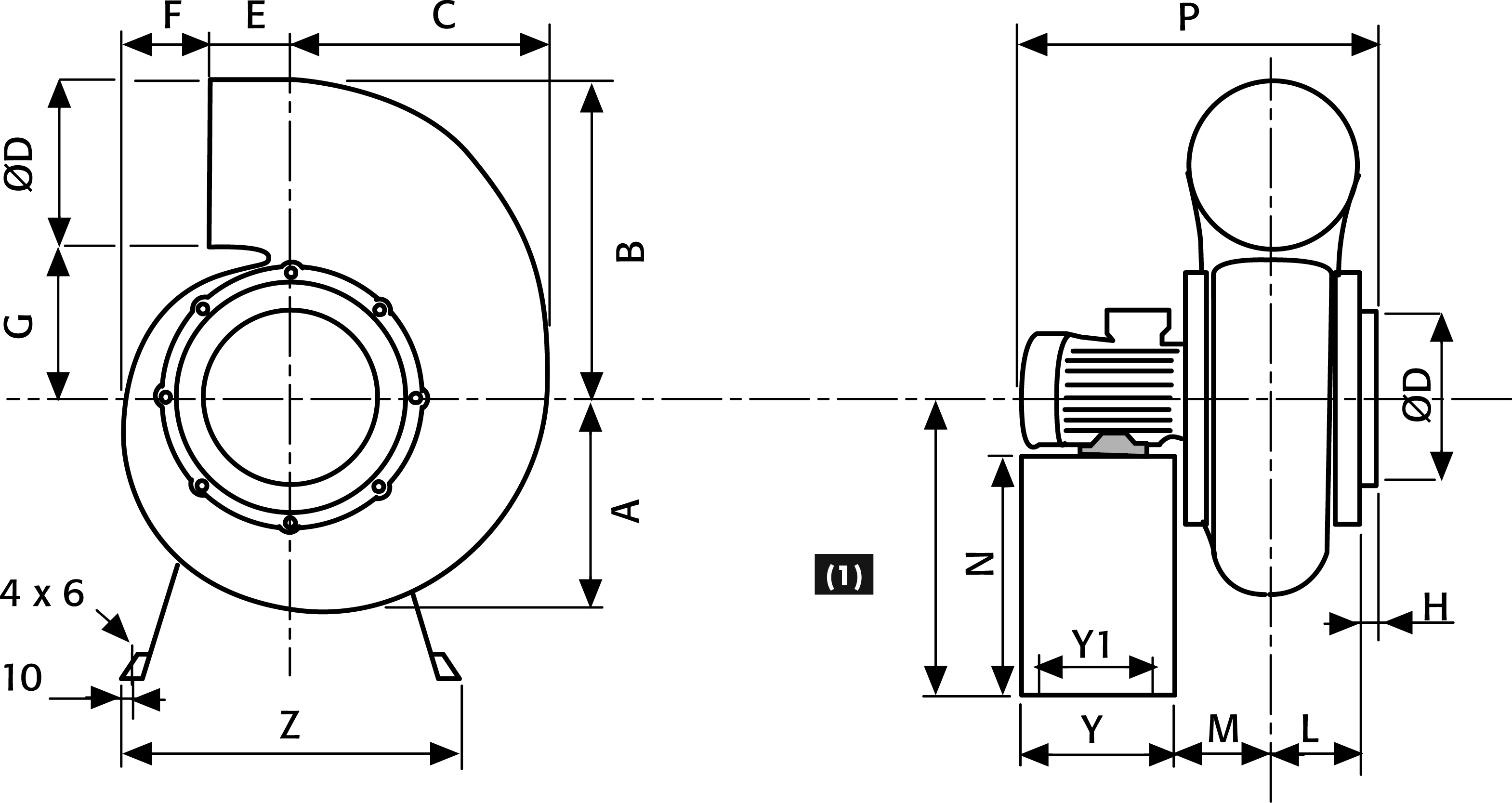

DIMENSIONES Y PESOS
Ventilador con base de apoyo
2) En 4 polos / 510 y 6 polos;
3) En 4 polos / 724, 6 polos/822.

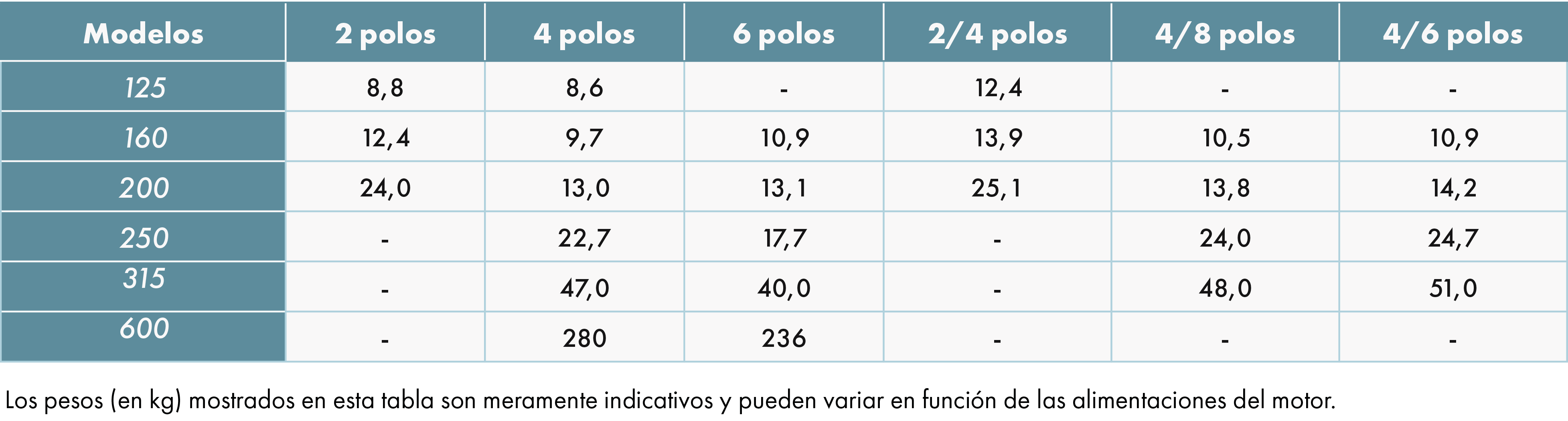

Pesas con motor estándar
Nota importante sobre los interruptores: en los modelos de cobertura, el interruptor se suministra desmontado; en otros modelos, el interruptor no se suministra.
Ventilador de cobertura
LÍMITES DE USO
- Límites de temperatura: 70 °C en uso continuo.

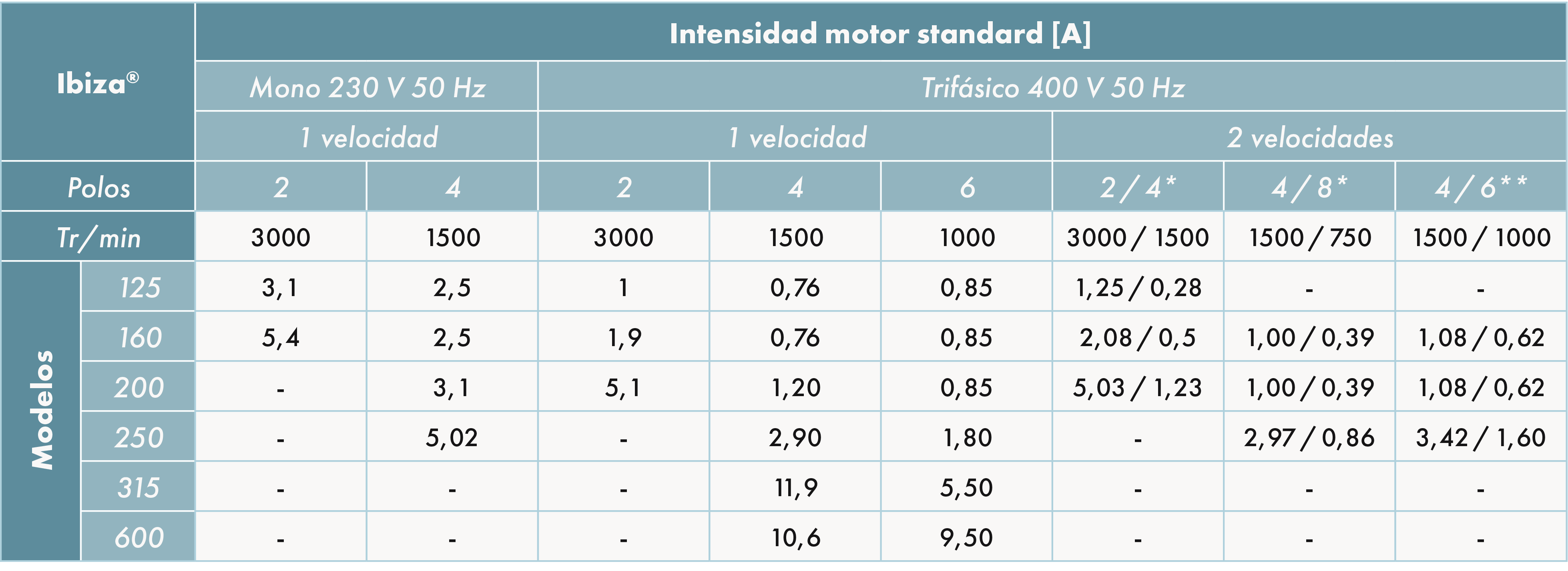

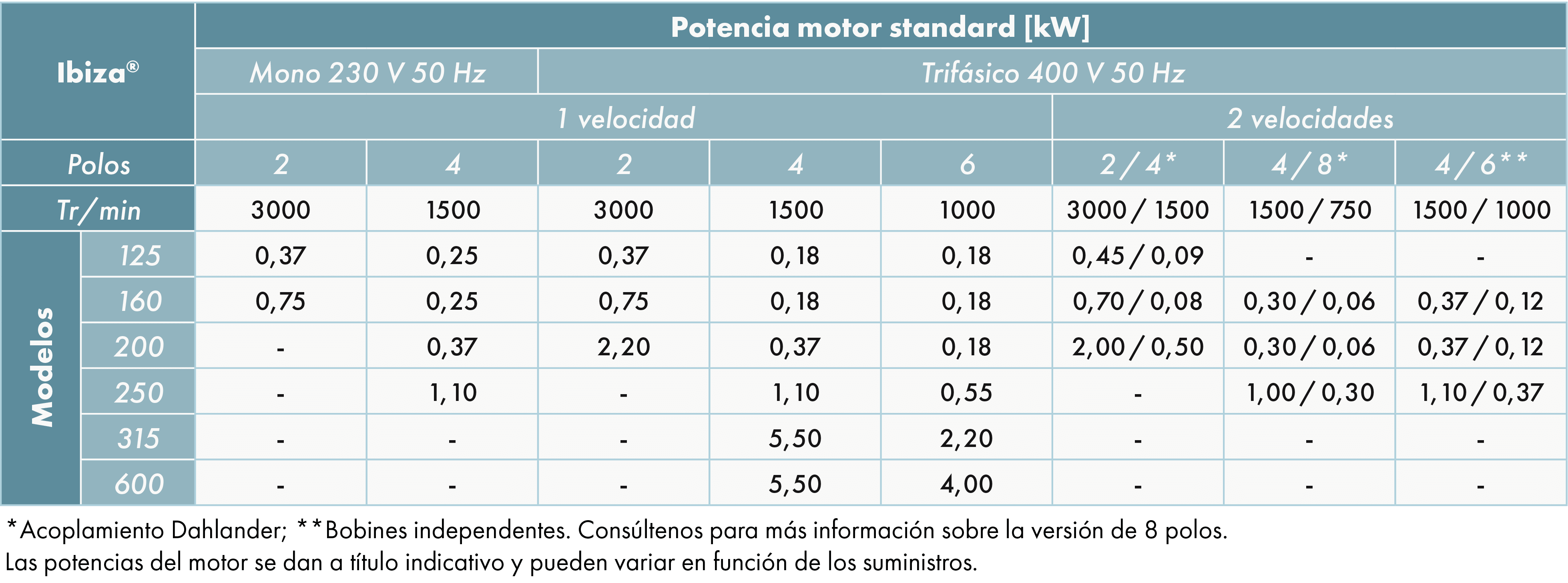

CARACTERÍSTICAS TÉCNICAS
SELECCIÓN

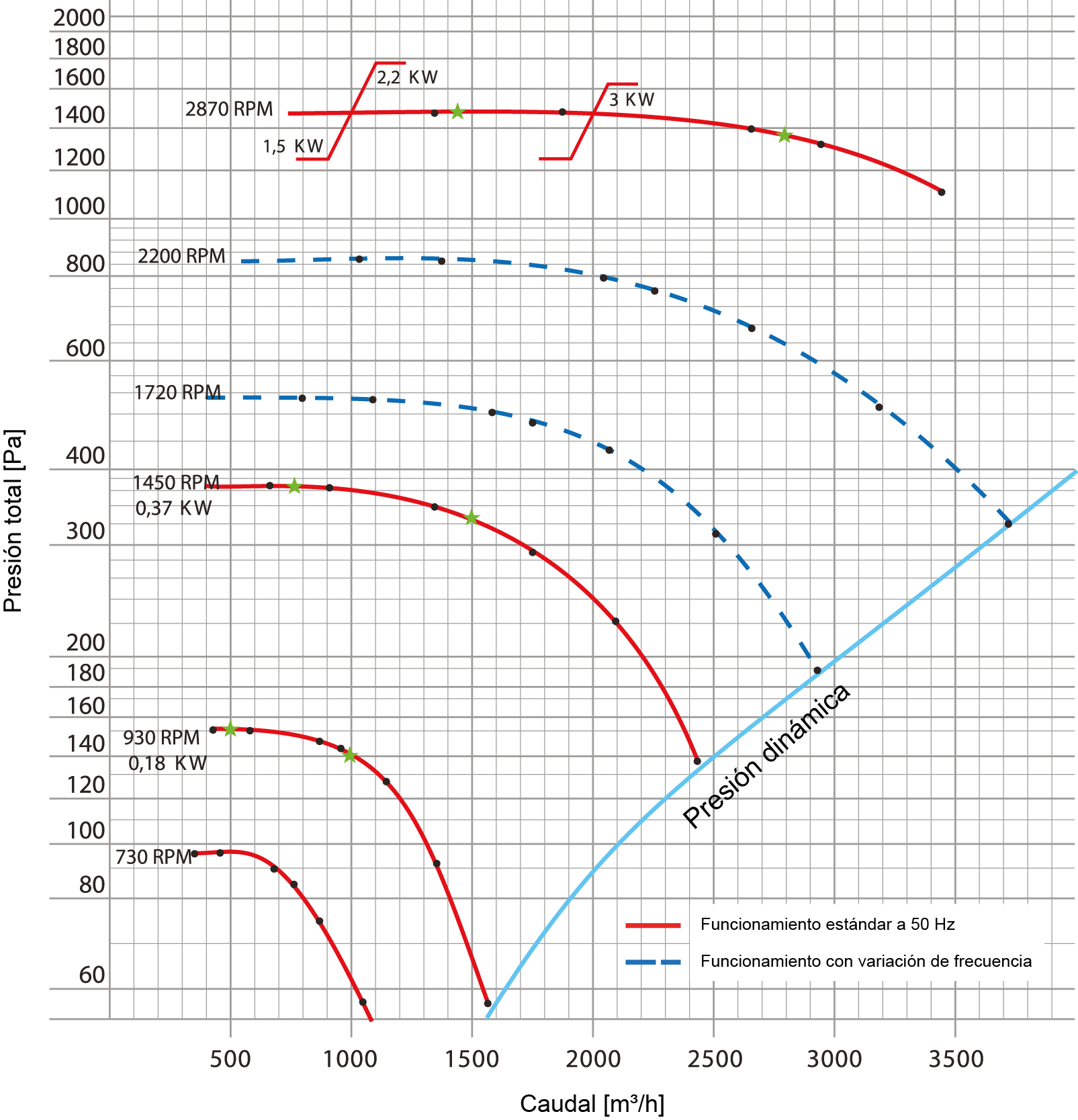

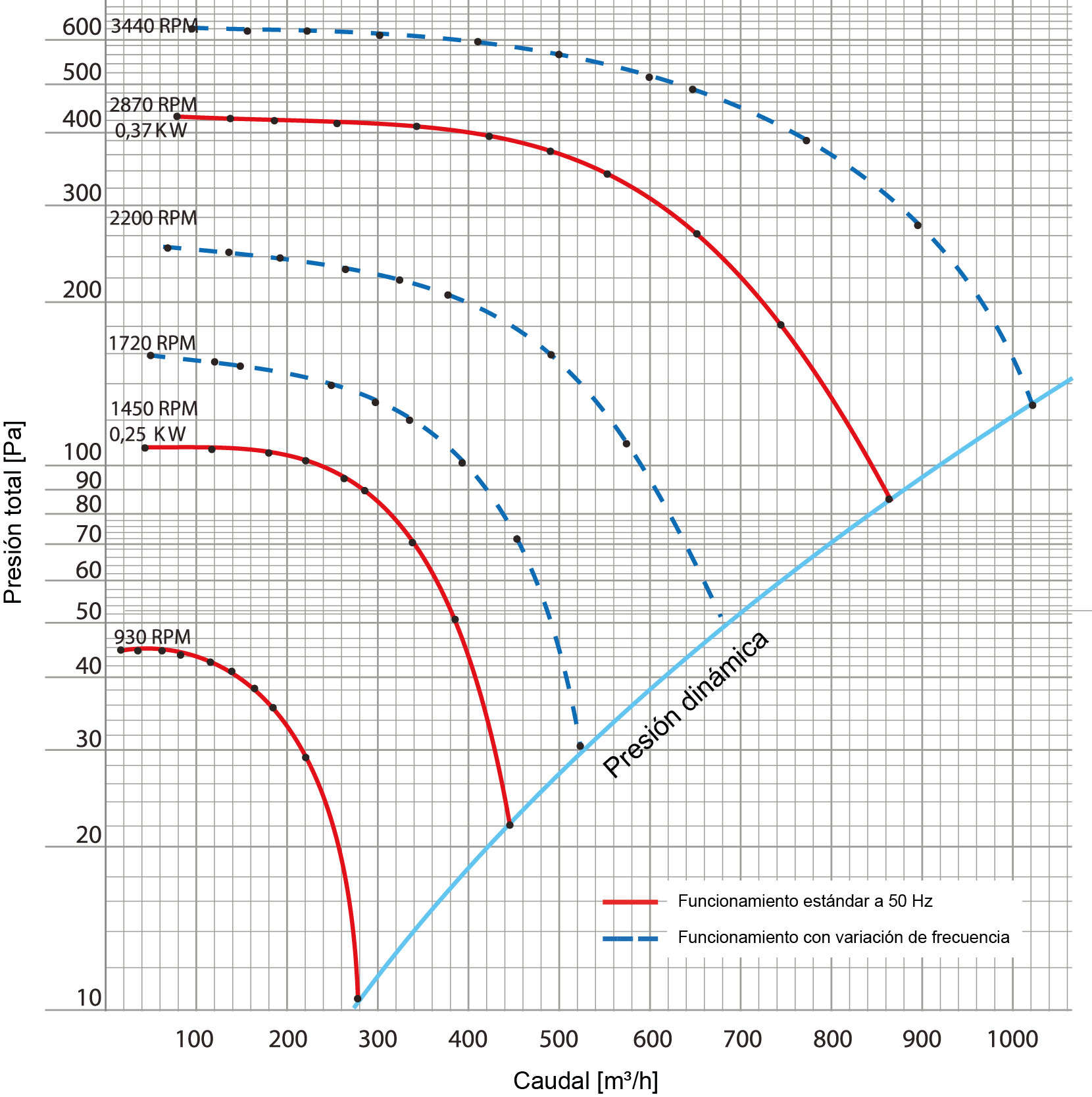

CURVAS DE SELECCIÓN PARA IBIZA®
- Funcionamientos válidos para aire a 20° C, a presión atmosférica y una densidad del aire de 1,2 kg/m³.
- Rendimiento de acuerdo con la norma EN ISO 5801 tipo D.
Modelo 125

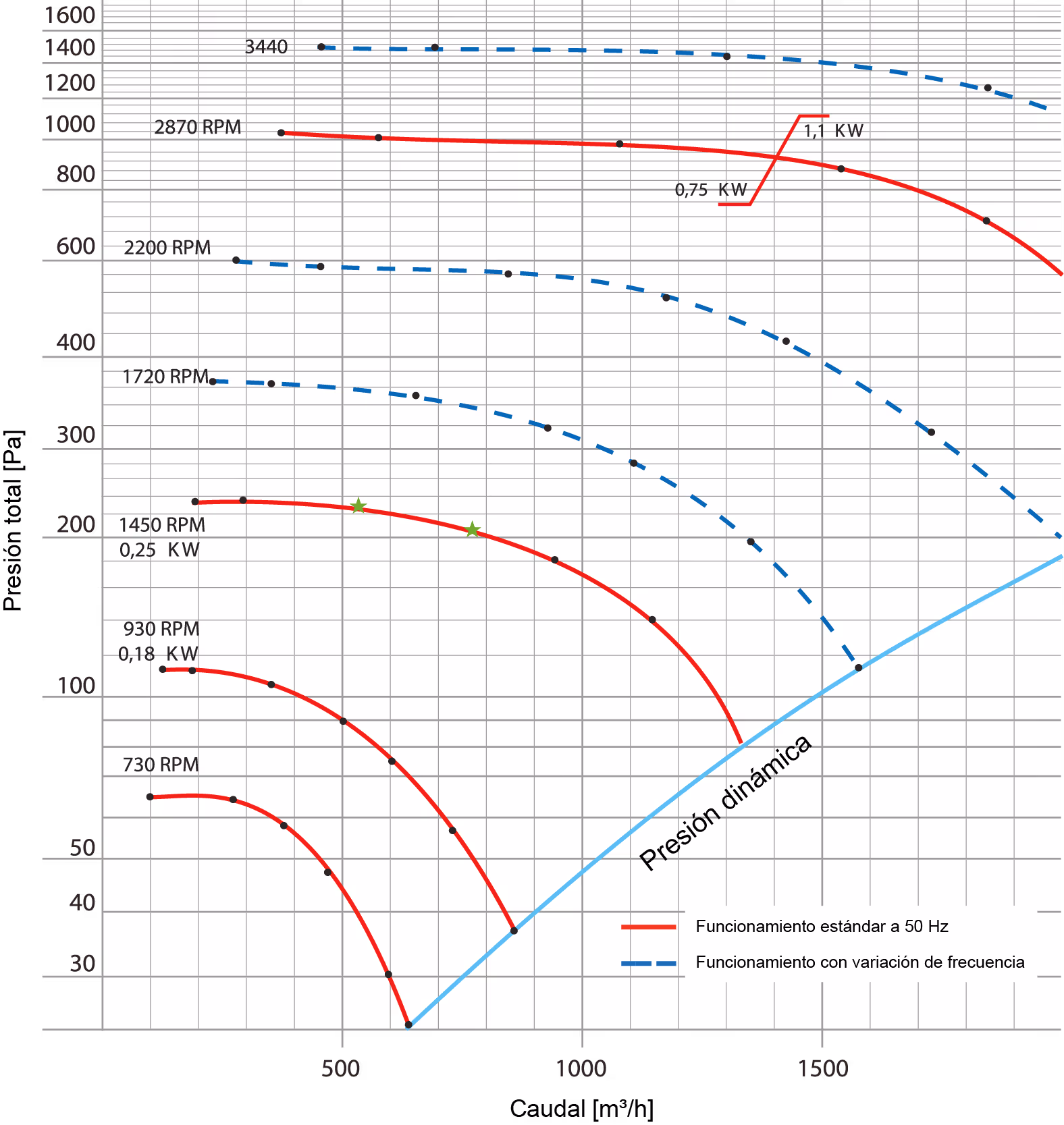

Modelo 160
Modelo 200

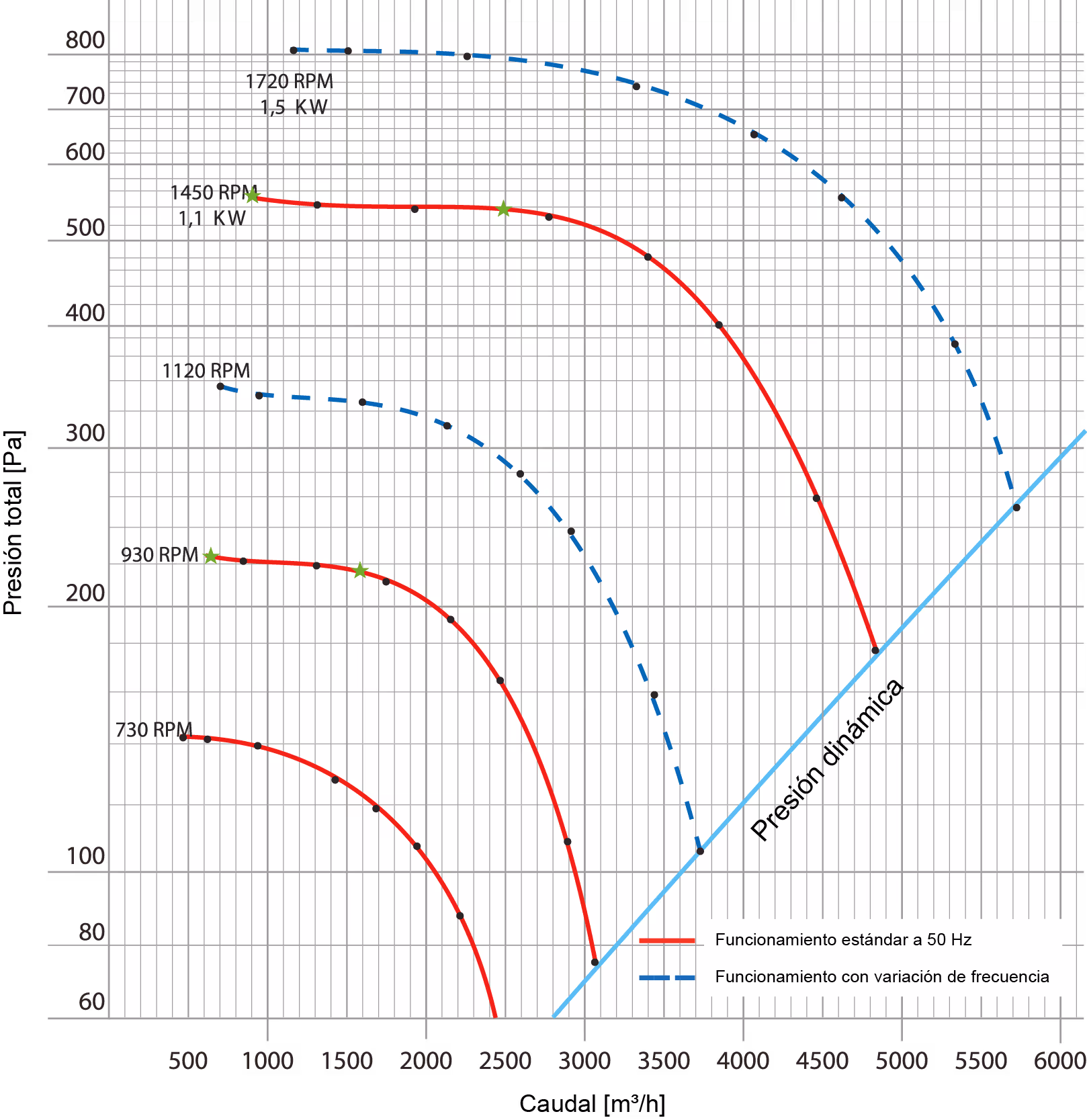

Modelo 250

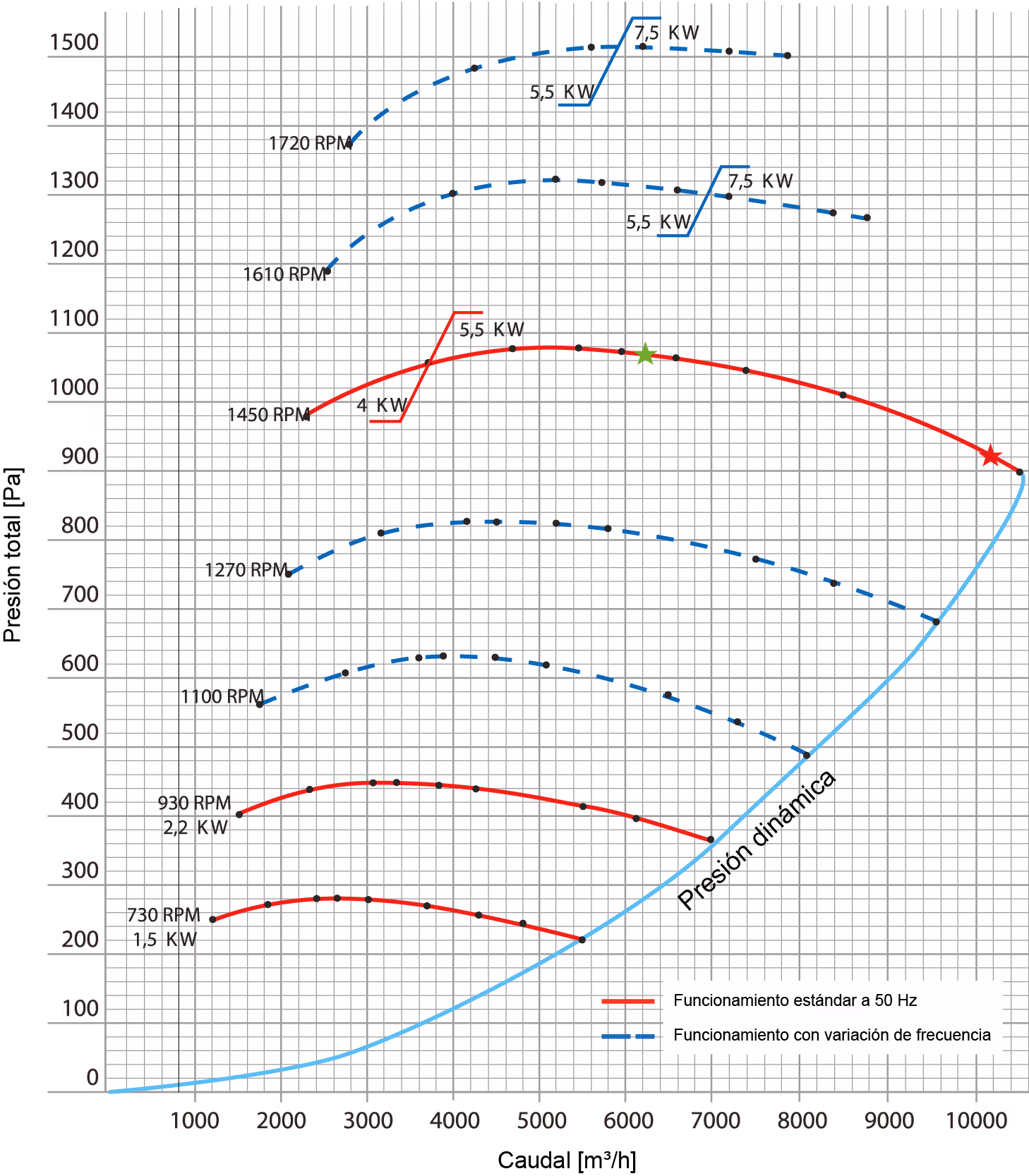

Modelo 315

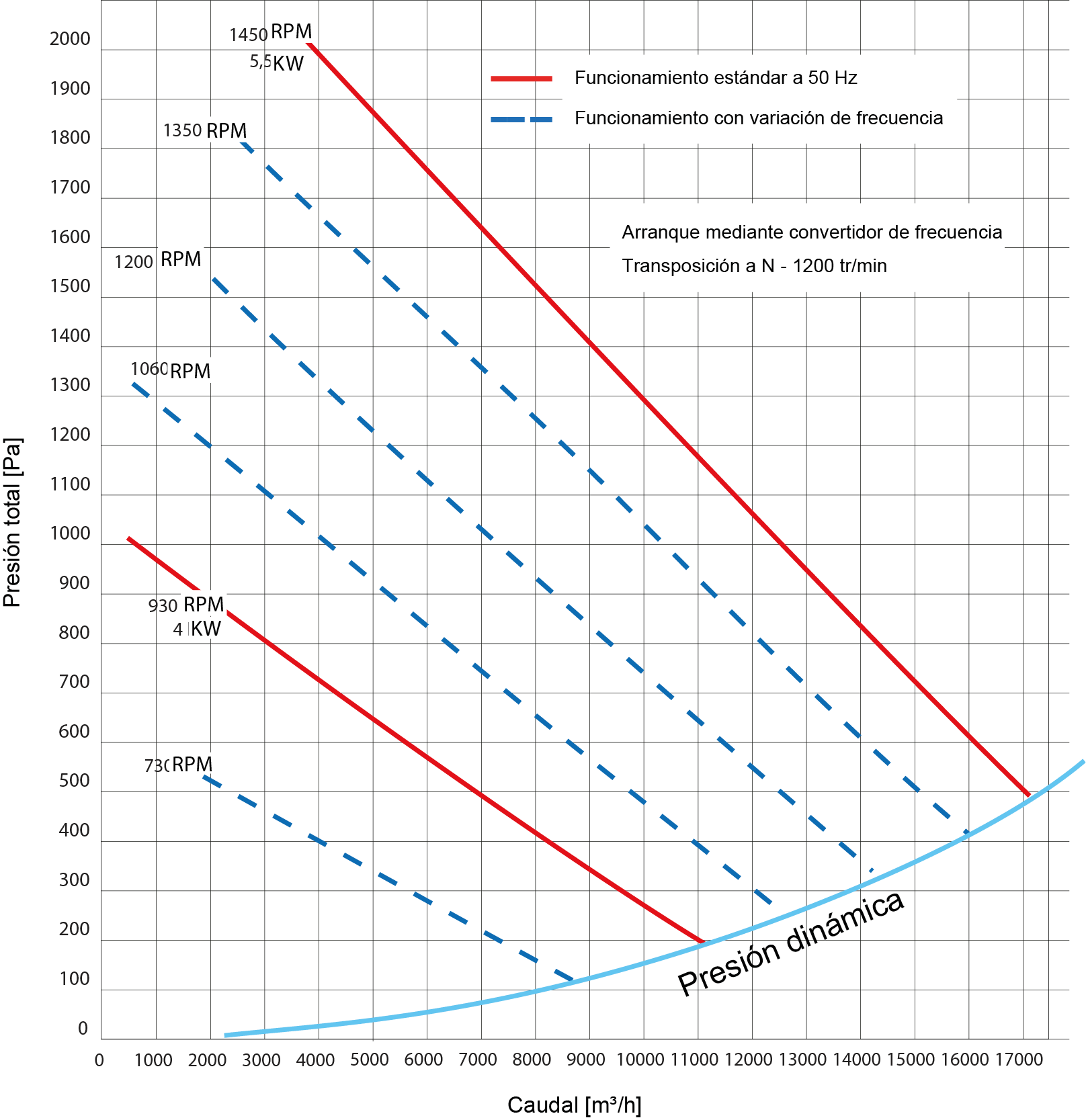

Modelo 600
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
DIRECTRICES
Vista lateral del motor
Solo las pautas están disponibles para los modelos: 315: LG (todos); 600: LG 0 y LG90
INSTALACIÓN
- El ventilador debe instalarse sobre un soporte rígido y completamente plano. El peso del soporte debe ser al menos el doble del peso del ventilador.
- Es fundamental respetar la horizontalidad del soporte para un buen funcionamiento del ventilador sin vibraciones.
- Para garantizar un buen aislamiento de las vibraciones, es necesario que el ventilador esté colocado sobre soportes antivibraciones y que esté equipado con una junta flexible para las conexiones a la red eléctrica.
- En la instalación en el techo, es imprescindible garantizar la estanqueidad entre la base del ventilador y el soporte.
ACCESORIOS
Junta flexível em PVC para gama Ibiza®
Permite assegurar o isolamento das vibrações entre o ventilador e a conduta.
Para aspiração e retorno.
Ter em conta 2 abraçadeiras por junta (em aço inoxidável), a encomendar separadamente.
Variador de frequência para Ibiza®
Não aplicável aos modelos monofásicos.
Indusbox
Caja de atenuación acústica.
Controlador para Laboratórios para gama Ibiza®

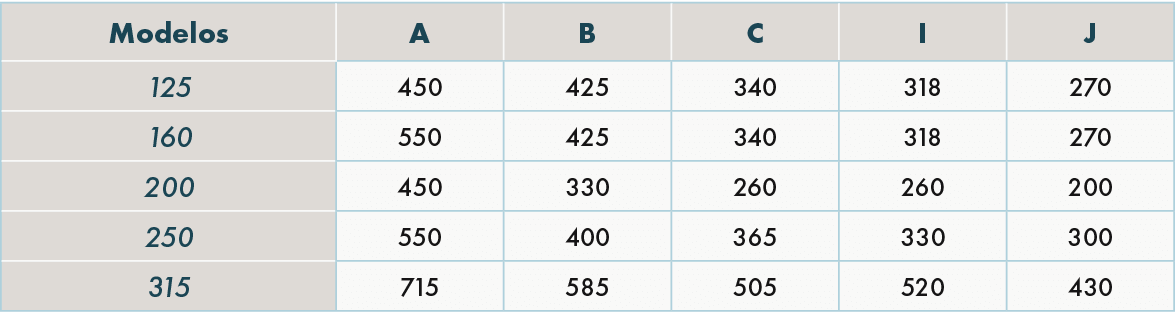

Soporte de alta protección
Este soporte es de polipropileno y permite cubrir el motor cuando el motor del ventilador está instalado en el exterior.
Difusor de retorno con rejilla
Visera circular de PVC equipada con red antipájaros (incluida en la instalación del techo).
Registro sin devolución
Construido en PVC, equipado con un registro circular de PVC, con conexión macho/hembra.
Evite situaciones de ventilación contraria cuando el ventilador se detenga.
Registro de flujo
Estructura y hoja de PVC, equipadas con mango de ajuste.
Permite crear una pérdida de carga adicional para modificar el caudal.
Disponible en versión motorizada (TOR 230 V o modulación 0-10 V).
