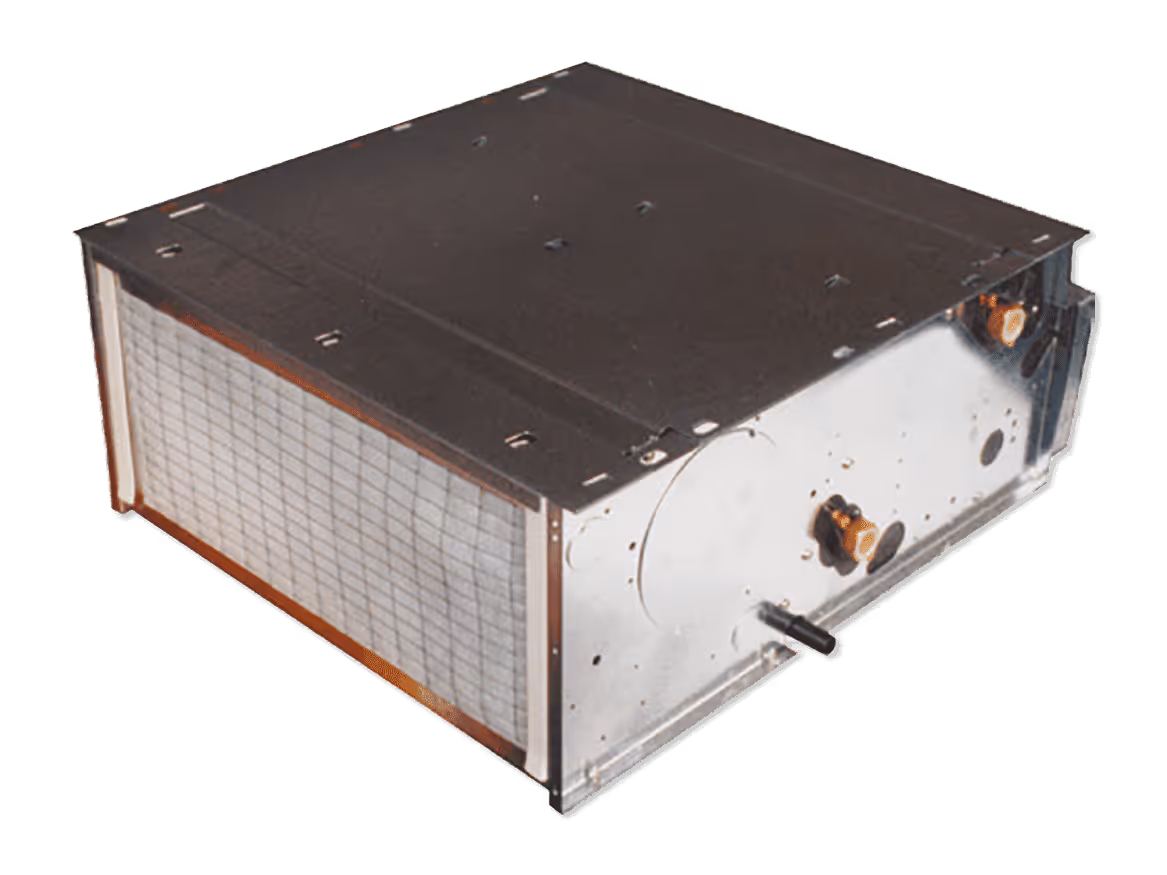

Hégoa® ECM
ventilo-convector de baixo consumo carroçado ou não corroçado
Vantagens
Redução do consumo energético até 75%
Caudal de ar com ajuste fino às necessidades.
Montagem suspensa, chão e teto.
Kit de válvulas montado de fábrica (opcional).
DESCRIÇÃO TÉCNICA
GAMA
- 5 modelos: caudal de 120 até 1400 m³/h.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica ou 4 tubos.
- Bateria principal: 3 ou 4 fiadas.
- Bateria adicional: 1 ou 2 fiadas.
- 5 modos de montagem:
- Carroçado: suspensa / teto / chão.
- Não carroçado: horizontal / vertical. - Pressão estática disponível máxima: 40 Pa.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Climatização de locais do setor terciário: centros comerciais, escritórios, hotéis, entre outros.
CONSTRUÇÃO / COMPOSIÇÃO
Carroçaria envolvente:
- Em aço galvanizado e pré-pintado, RAL 9003 (branco).
- Grelha de insuflação reversível em material compósito de alhetas fixas.
Estrutura interna autoportante:
- Em aço galvanizado, composta por dois painéis laterais e um painel posterior, isolados por um revestimento em espuma de células fechadas.
Filtro:
- Em polipropileno com aro em aço galvanizado.
- Extração fácil.
Grupo ventilador:
- Ventiladores centrífugos de aspiração dupla à ação.
- Turbinas em alumínio ou material plástico, equilibradas estática e dinamicamente, diretamente fixas no eixo do motor.
- Motor de 6 velocidades em que 3 são pré-cabladas.
Motor elétrico:
- Motor de baixo consumo ECM.
- Proteção IP 20, classe B.
- Proteção térmica com rearme automático.
- Melhor regulação do caudal de ar e da temperatura ambiente.
Bateria do permutador de calor:
- Bateria principal de 3 ou 4 fiadas.
- Bateria suplementar: 1 ou 2 fiadas.
- Tubos de cobre e alhetas em alumínio, apertadas mecanicamente.
- Ligações fêmea Ø 1/2” gás.
- Coletores equipados de purgas de ar e ligações de enchimento de diâmetro 1/8” de água.
- Ligações hidráulicas standard à esquerda, de frente para o ventilo-convector.
- Possibilidade de montagem à direita, sob pedido.
Tabuleiro de condensados:
- Tabuleiro em material compósito em forma de “L” equipado com uma envolvente interna.
- Fixo na estrutura interna.
OPÇÕES
- Montagem de kits hidráulicos personalizada, de acordo com os requisitos do seu projeto: sob pedido.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
REGULAÇÃO
- Modo automático: regulação do caudal variável (1-10V).
- Modo manual: 3 velocidades de ventilação à escolha na gama de 1-10V. Controlo a partir de um termóstato encastrado THE-ECM.
- Controlo a partir de um termóstato de parede THM-ECM2.
ATRAVANCAMENTOS E PESOS

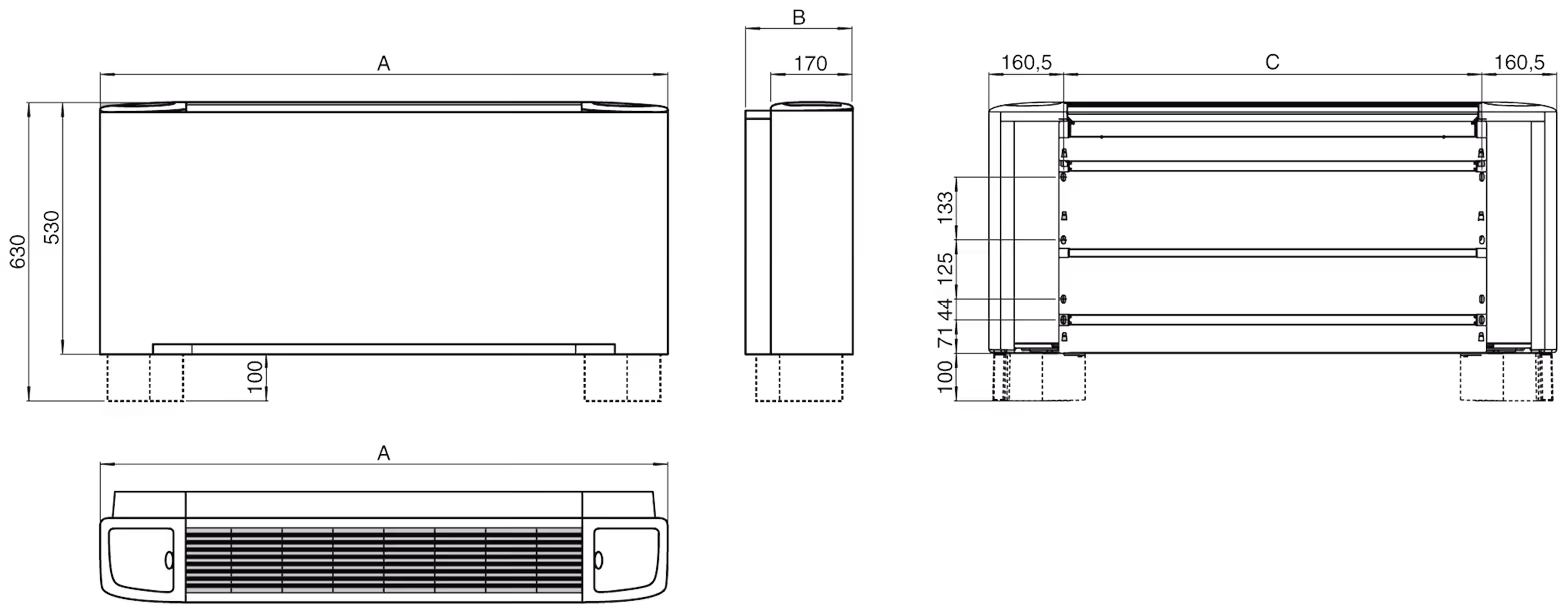

Carroçado para montagem suspensa

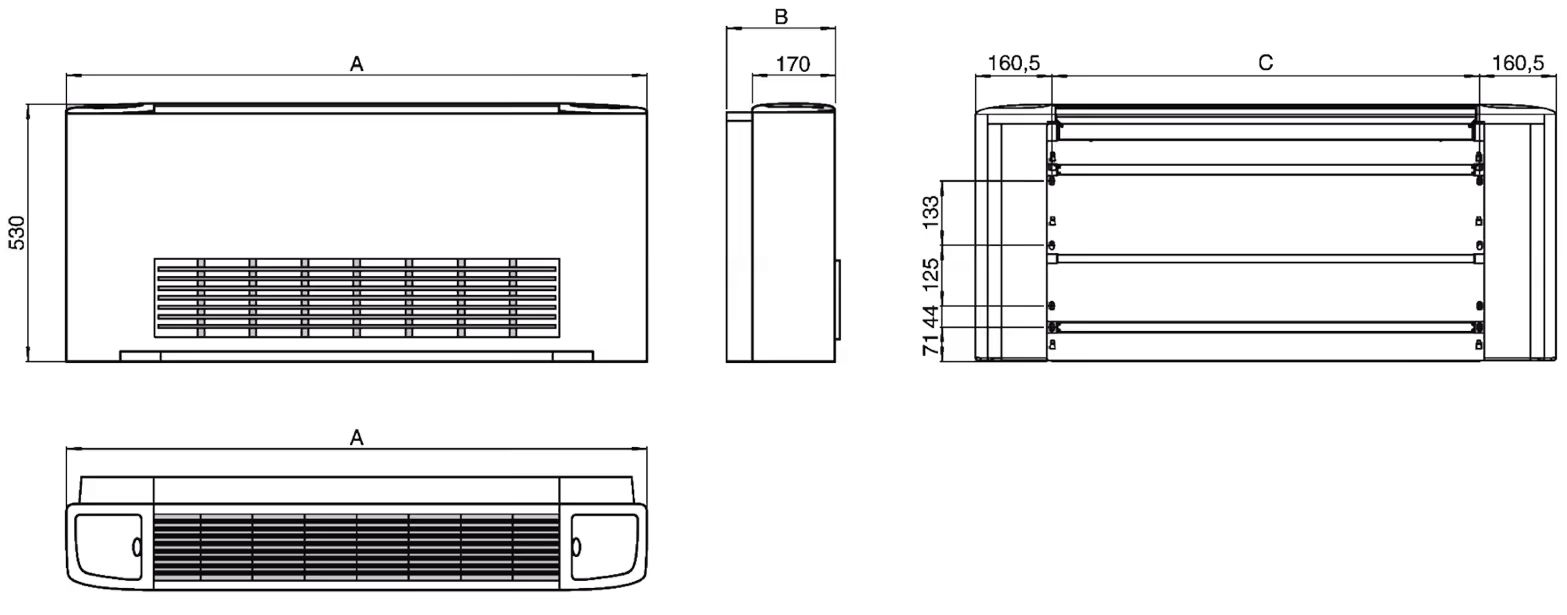

Carroçado para montagem no chão/teto
Não carroçado vertical
Linha tracejada: tabuleiro de condensados (opcional)
Não carroçado horizontal
Linha tracejada: tabuleiro de condensados (opcional).

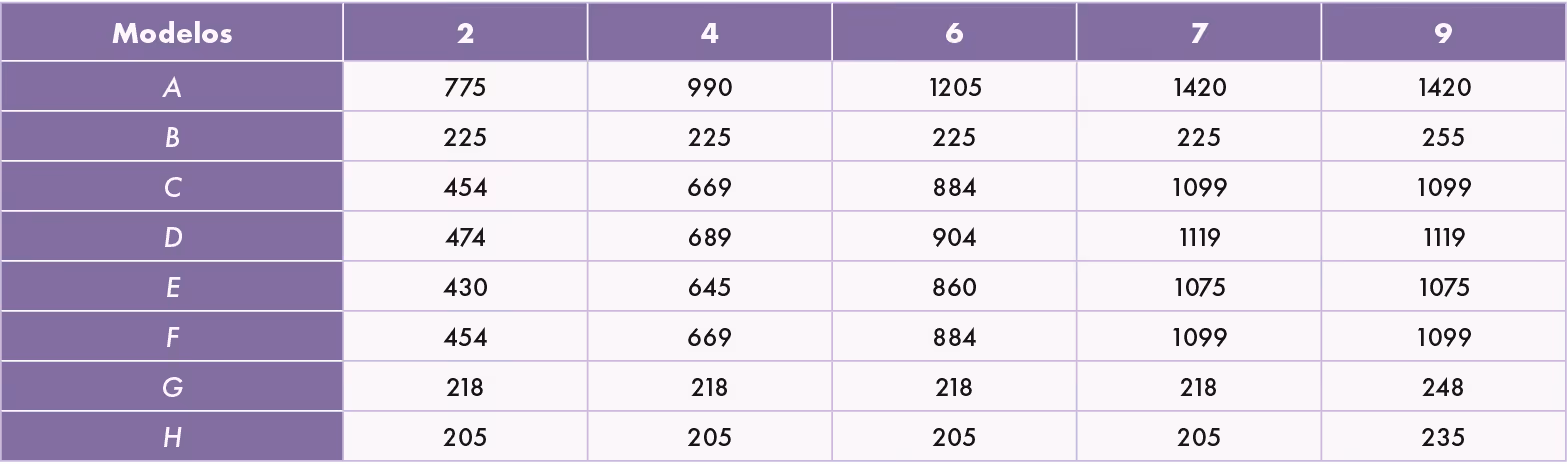

Dimensões [mm]
Pesos [kg]
Consulte-nos para saber os pesos dos Hegoa equipados com outras baterias.
LIGAÇÕES HIDRÁULICAS
Bateria adicional de aquecimento de 1 ou 2 fiadas
Carroçado
Não carroçado
LIMITES DE UTILIZAÇÃO
- Temperatura máxima da água: 85° C
- Temperatura mínima da água: 5° C
- Pressão máxima: 10 bar.
Para o modelo carroçado de teto a altura de instalação máxima é de 2,8 m.
CARACTERÍSTICAS DO MOTOR ELÉTRICO
CARACTERÍSTICAS DAS BATERIAS PRINCIPAIS E ADICIONAIS

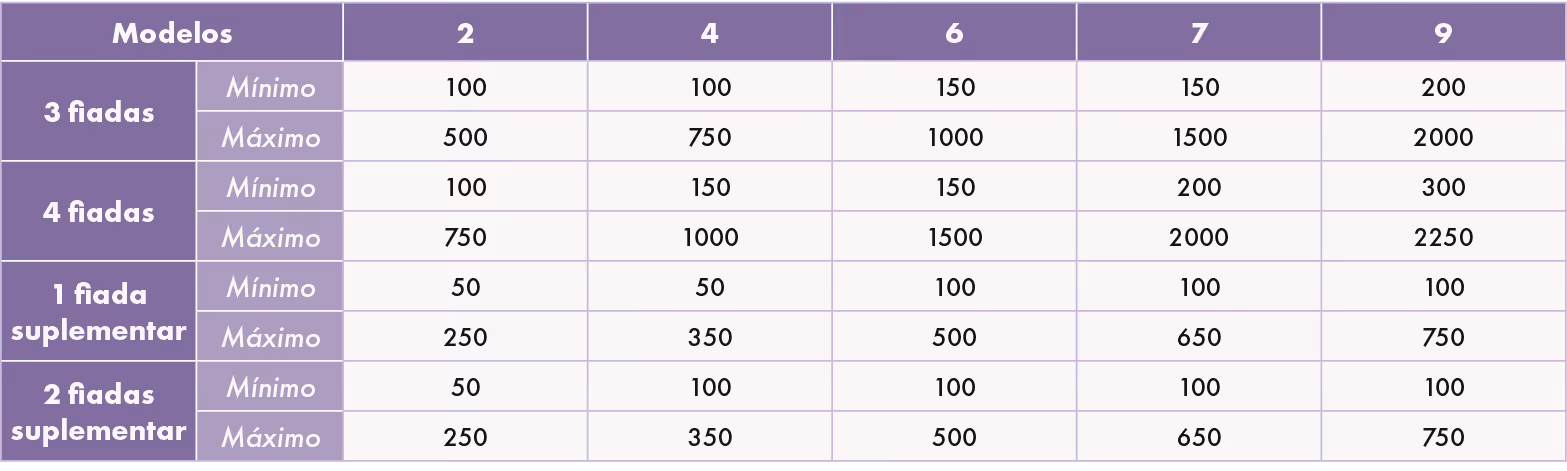

Baterias principais de 3 ou 4 fiadas e adicionais de 1 ou 2 fiadas [l/h]
CARACTERÍSTICAS TÉCNICAS
As características indicadas referem-se às seguintes condições de funcionamento (condições Eurovent)
Instalação 2 tubos - bateria principal 3 fiadas
Instalação 2 tubos – bateria principal 4 fiadas
Instalação 4 tubos – bateria principal 3 fiadas + bateria suplementar 1 fiada
Instalação 4 tubos – bateria principal 4 fiadas + bateria suplementar 1 fiada
Instalação 4 tubos – bateria principal 3 fiadas + bateria suplementar 2 fiadas
REGULAÇÃO: KIT VÁLVULA

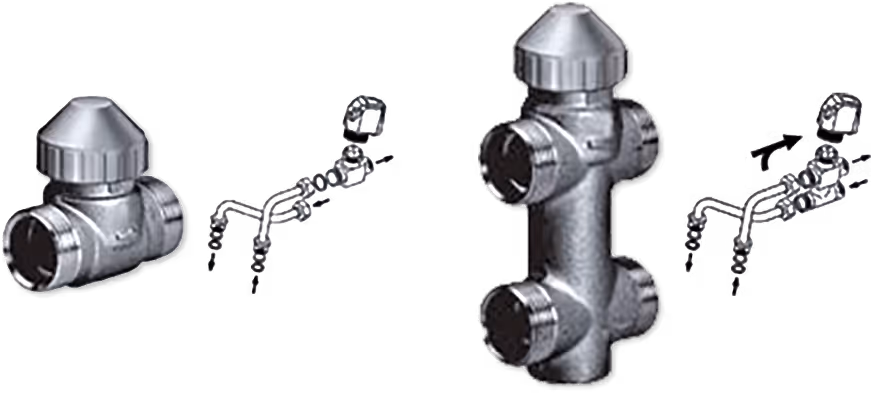

O kit válvula é composto por:
- Uma válvula 2 ou 3 vias + by-pass.
- Um motor TOR (230 V).
- Uma união flexível para as ligações entre a unidade a água gelada e a válvula.
- Kit montado de fábrica (opcional).

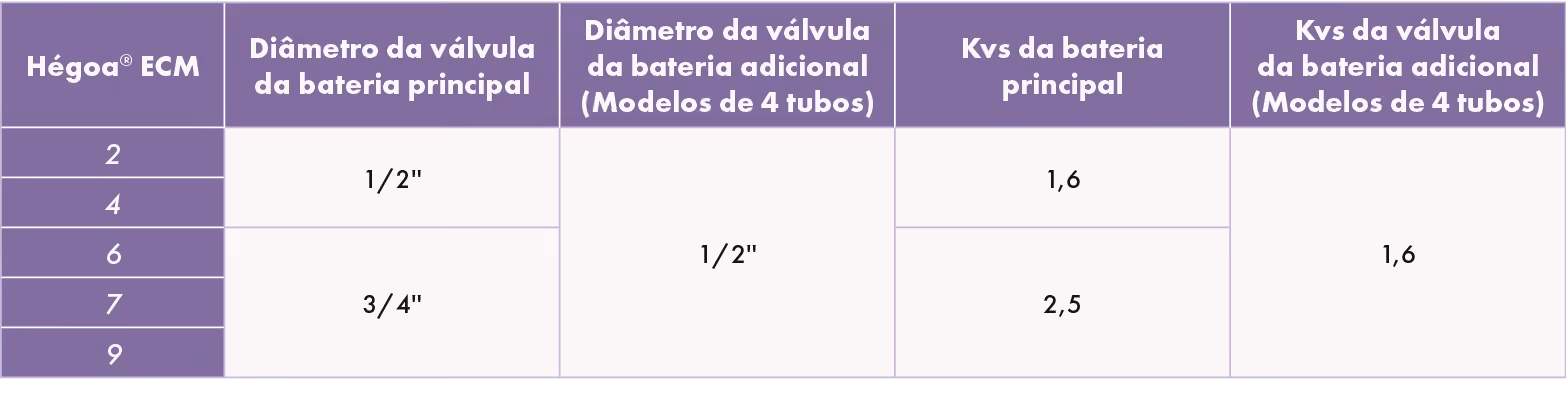

Ligações e diâmetros das válvulas

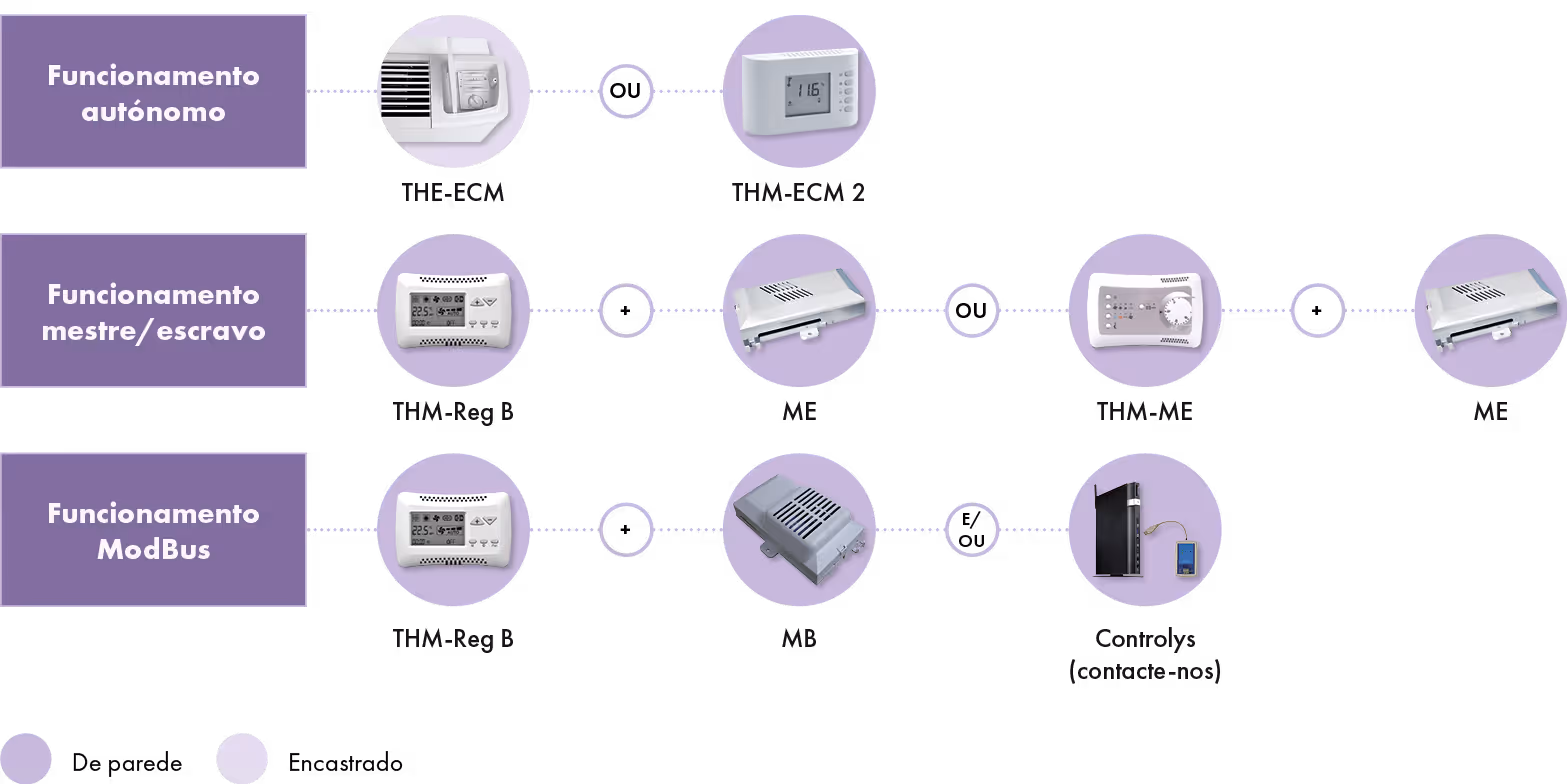

TERMÓSTATOS
Uma gama extensa de termóstatos adaptados a qualquer condição:
- 2 tubos, 4 tubos ou 2 tubos + bateria elétrica.
- Comando da ventilação manual/automática.
- Comando do motor da válvula TOR.
SELEÇÃO
Resultados
INSTALAÇÃO
MONTAGEM

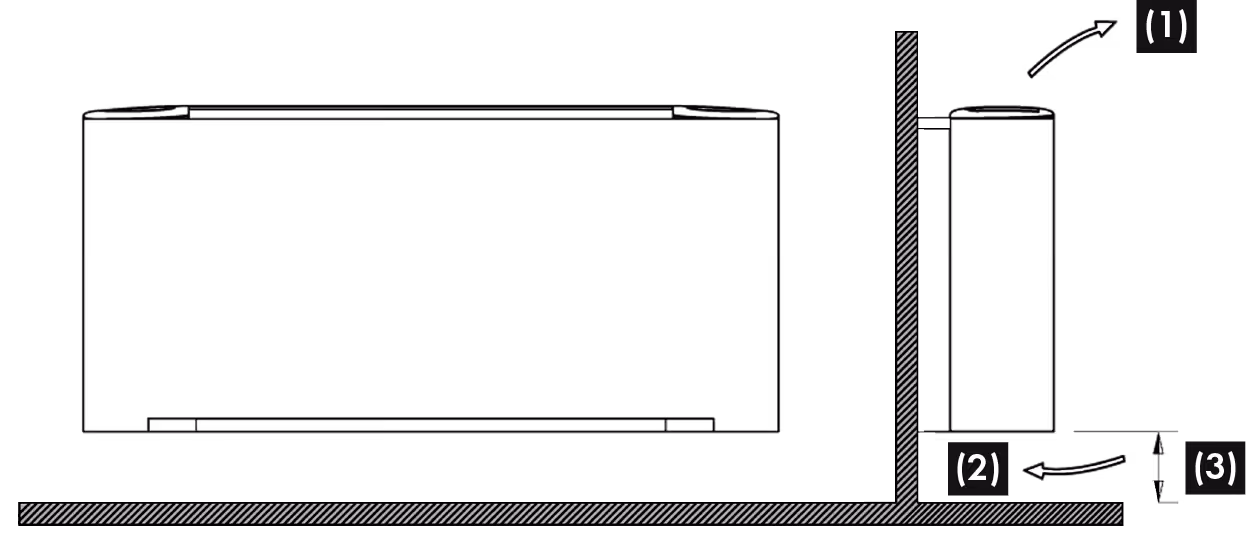

Carroçado para montagem suspensa
(2) Retorno
(3) 100 mm (no mínimo)
O modelo suspenso apenas pode ser instalado com uma altura mínima de 100 mm para garantir uma baixa perda de carga na admissão.

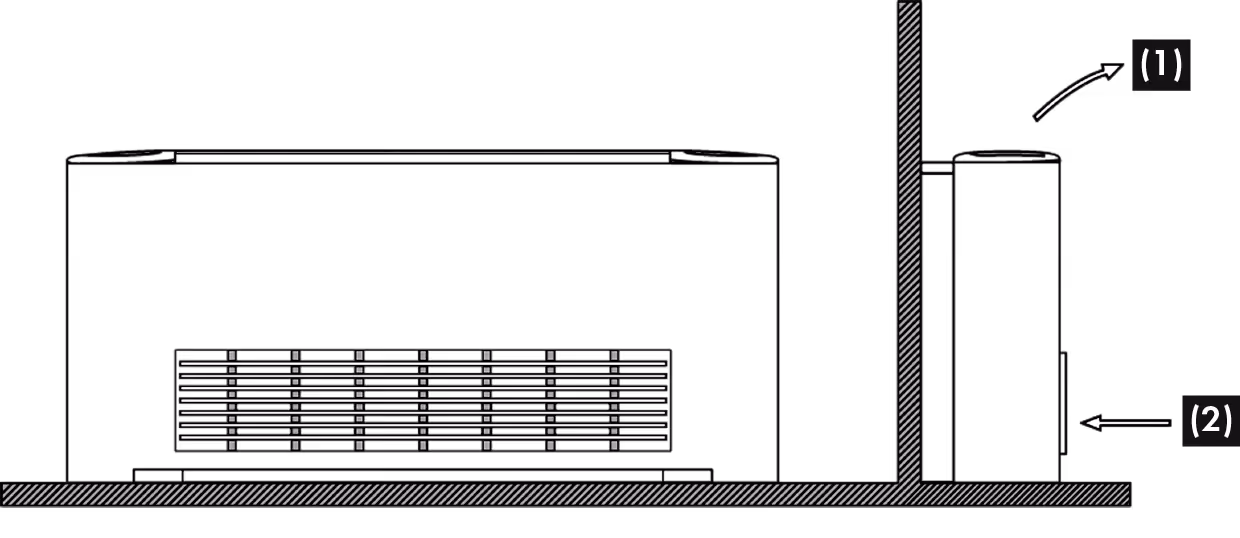

Carroçado para montagem no chão
(2) Retorno

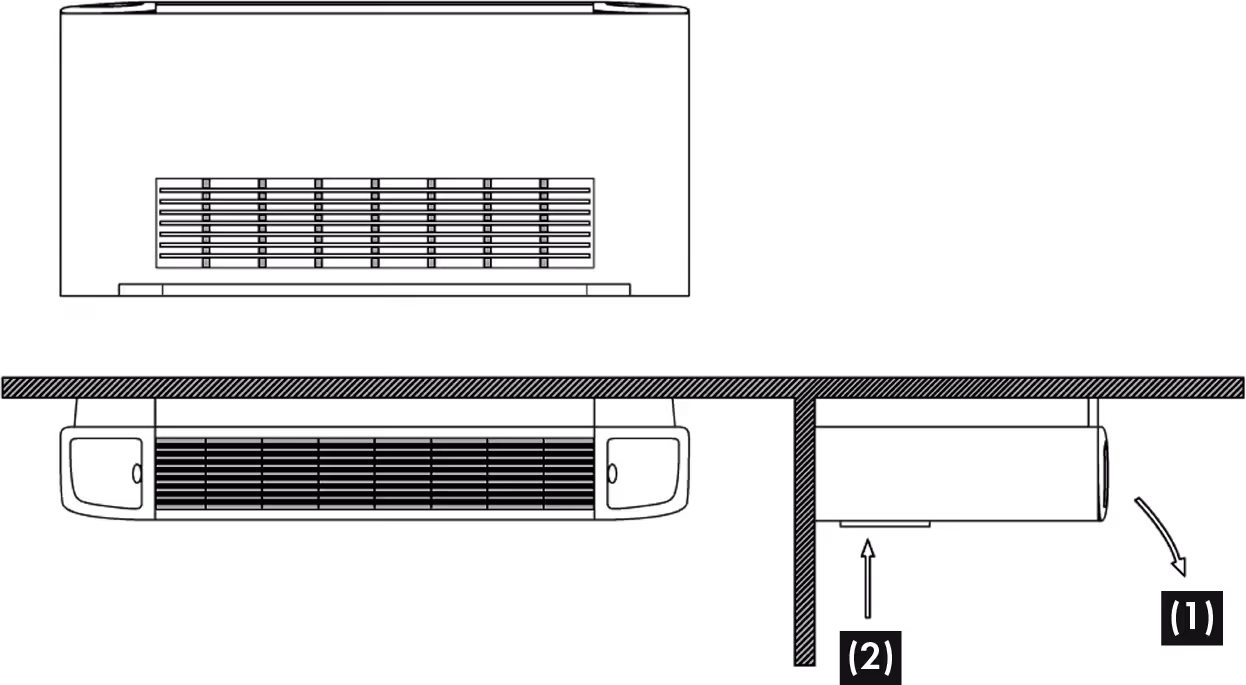

Carroçado para montagem no teto
(2) Retorno
Não carroçado para montagem de parede
(2) Retorno
(3) 100 mm (no mínimo)

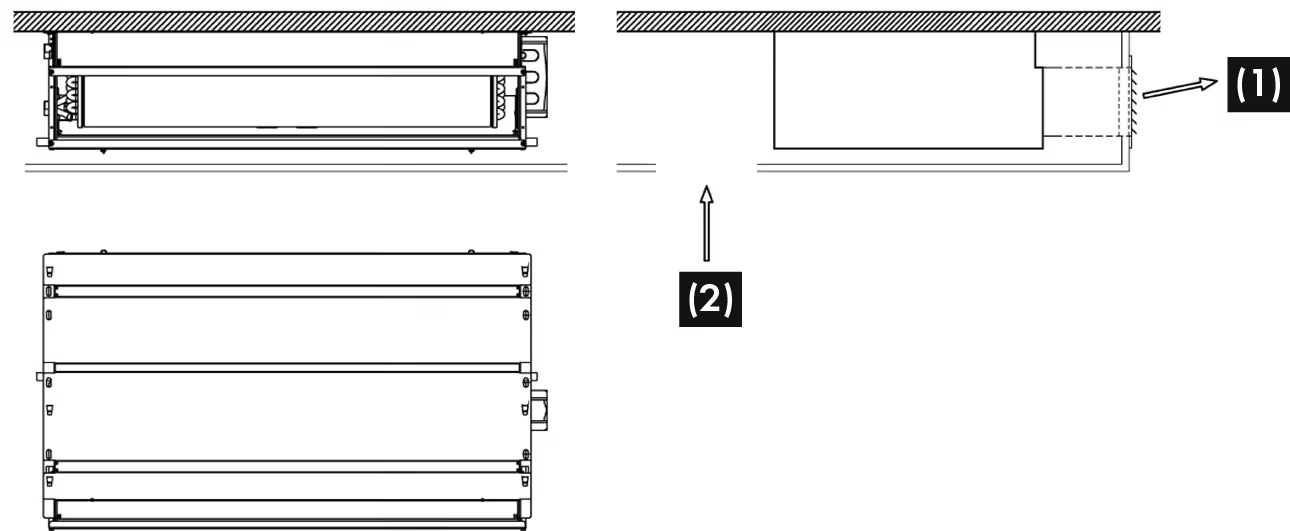

Não carroçado para montagem no teto
(2) Retorno
ACESSÓRIOS
BSV
Tabuleiro auxiliar para condensados / módulos verticais para ventilo-convectores verticais.
Recomendável fazer a recolha dos condensados que se formam no corpo da válvula.
BSO
Tabuleiro auxiliar para condensados (válvulas) para ventilo-convectores horizontais.
Recomendável fazer a recolha dos condensados que se formam no corpo da válvula.
PCV
Painel posterior de fecho - tampa para aplicação em superfície vidrada.
PCO
Painel posterior de fecho - tampa para aplicação em superfície vidrada, montagem horizontal.
GAP
Grelha de proteção para ventilo-convector horizontal carroçado equipado com apoio PAP.
SAEM
Montado de origem unicamente para a versão com carroçaria.
BESAEC
Atuador para registo SAE e SAEM.
PRC
Pleno de admissão em aço galvanizado.
Para modelos não carroçados.
PMC
Pleno de distribuição em aço galvanizado.
Para modelos não carroçados.
SAE
Toma de ar novo motorizável, eixo de 8 mm.
PAP
Apoios para ventilo-convectores horizontal carroçado.
