Hegoa® ECM
ventiloconvector de bajo consumo con o sin cuerpo corroído
Ventajas
Reducción del consumo de energía de hasta un 75%
Flujo de aire con ajuste fino a las necesidades.
Montaje suspendido, suelo y techo.
Kit de válvulas montado en fábrica (opcional).
DESCRIPCIÓN TÉCNICA
GAMA
- 5 modelos: caudal de 120 a 1400 m³/h.
- 3 versiones: 2 tubos, 2 tubos con batería eléctrica o 4 tubos.
- Batería principal: 3 o 4 rebaños.
- Batería adicional: 1 o 2 fusibles.
- 5 modos de montaje:
- Cuerpo: suspendido/techo/suelo.
- Sin cuerpo: horizontal/vertical. - Presión estática máxima disponible: 40 Pa.
DESIGNACIÓN
APLICACIÓN/USO
- Aire acondicionado de locales del sector terciario: centros comerciales, oficinas, hoteles, entre otros.
CONSTRUCCIÓN/COMPOSICIÓN
Cuerpo envolvente:
- En acero galvanizado y prepintado, RAL 9003 (blanco).
- Rejilla de insuflación reversible en material compuesto de solapas fijas.
Estructura interna autoportante:
- De acero galvanizado, compuesto por dos paneles laterales y un panel posterior, aislados por un revestimiento de espuma de celda cerrada.
Filtrar:
- En polipropileno con borde de acero galvanizado.
- Extracción fácil.
Grupo de fans:
- Ventiladores centrífugos con doble acción de aspiración.
- Impulsores de aluminio o plástico, equilibrados estática y dinámicamente, fijados directamente en el eje del motor.
- Motor de 6 velocidades en el que 3 están precableados.
Motor eléctrico:
- Motor ECM de bajo consumo.
- Protección IP 20, clase B.
- Protección térmica con reinicio automático.
- Mejor regulación del flujo de aire y la temperatura ambiente.
Batería del intercambiador de calor:
- Batería principal de 3 o 4 rebaños.
- Batería extra: 1 o 2 rebaños.
- Tubos de cobre y bridas de aluminio, apretados mecánicamente.
- Conexiones hembra de gas de Ø 1/2».
- Colectores equipados con purgas de aire y conexiones de llenado de agua de 1/8» de diámetro.
- Conexiones hidráulicas estándar a la izquierda, en la parte delantera a la bobina del ventilador.
- Posibilidad de montaje a la derecha, bajo pedido.
Bandeja de condensado:
- Bandeja compuesta en forma de «L» equipada con una carcasa interna.
- Fijado en la estructura interna.
OPCIONES
- Montaje personalizado de kits hidráulicos, según los requisitos de su proyecto: bajo pedido.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
REGULACIÓN
- Modo automático: regulación de flujo variable (1-10 V).
- Modo manual: 3 velocidades de ventilador para elegir en el rango de 1 a 10 V. Control desde un termostato integrado THE-ECM.
- Control desde un termostato de pared THM-ECM2.
DIMENSIONES Y PESOS
Cuerpo para montaje en suspensión
Cuerpo para montaje en suelo/techo
Vertical sin cuerpo
Línea trazada: bandeja de condensado (opcional)
No es un carrusel horizontal
Línea trazada: bandeja de condensado (opcional).
Dimensiones [mm]

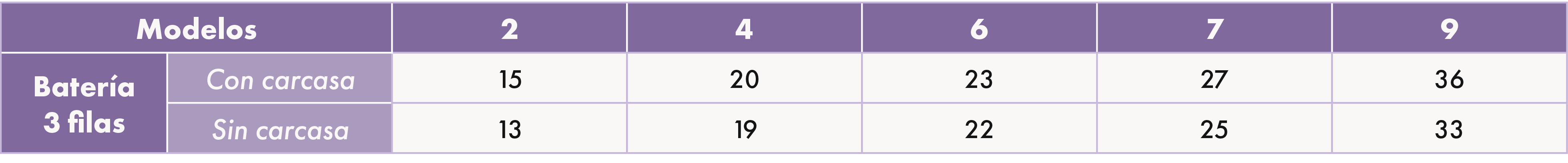

Pesos [kg]
Consúltenos para conocer los pesos de Hegoa equipadas con otras baterías.
CONEXIONES HIDRÁULICAS
Batería calefactora adicional de 1 o 2 rebaños
Carrocería
Sin cuerpo
LÍMITES DE USO
- Temperatura máxima del agua: 85° C
- Temperatura mínima del agua: 5° C
- Presión máxima: 10 bar.
Para el modelo de carrocería de techo, la altura máxima de instalación es de 2,8 m.
CARACTERÍSTICAS DEL MOTOR ELÉCTRICO

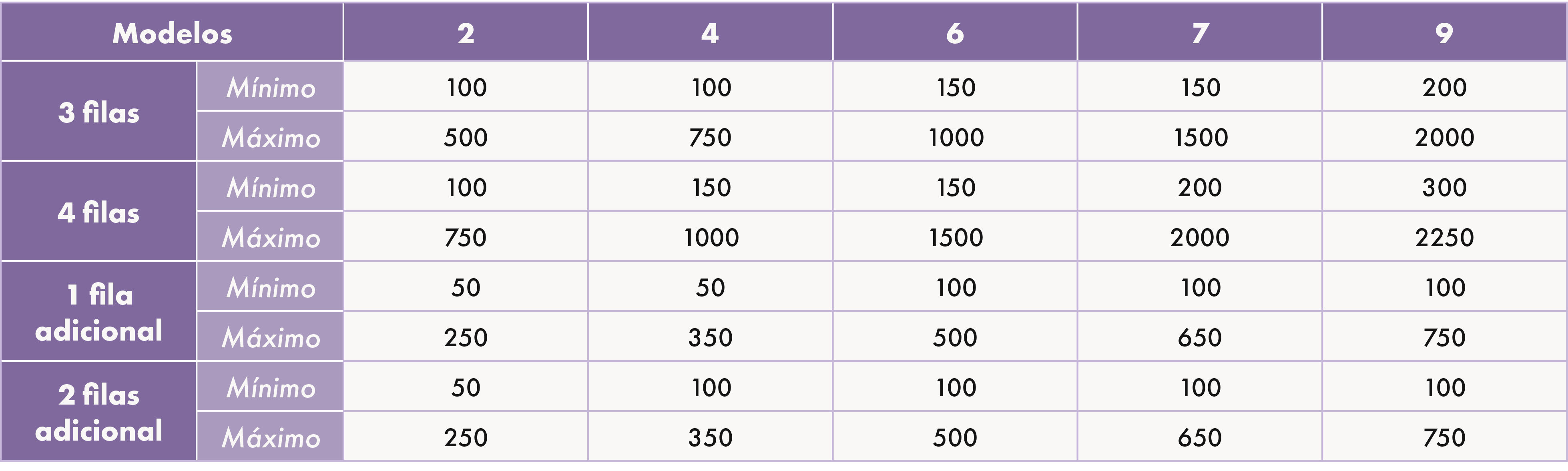

CARACTERÍSTICAS DE LAS BATERÍAS PRINCIPALES Y ADICIONALES
Baterías principales de 3 o 4 hilos y baterías adicionales de 1 o 2 rebaños [l/h]

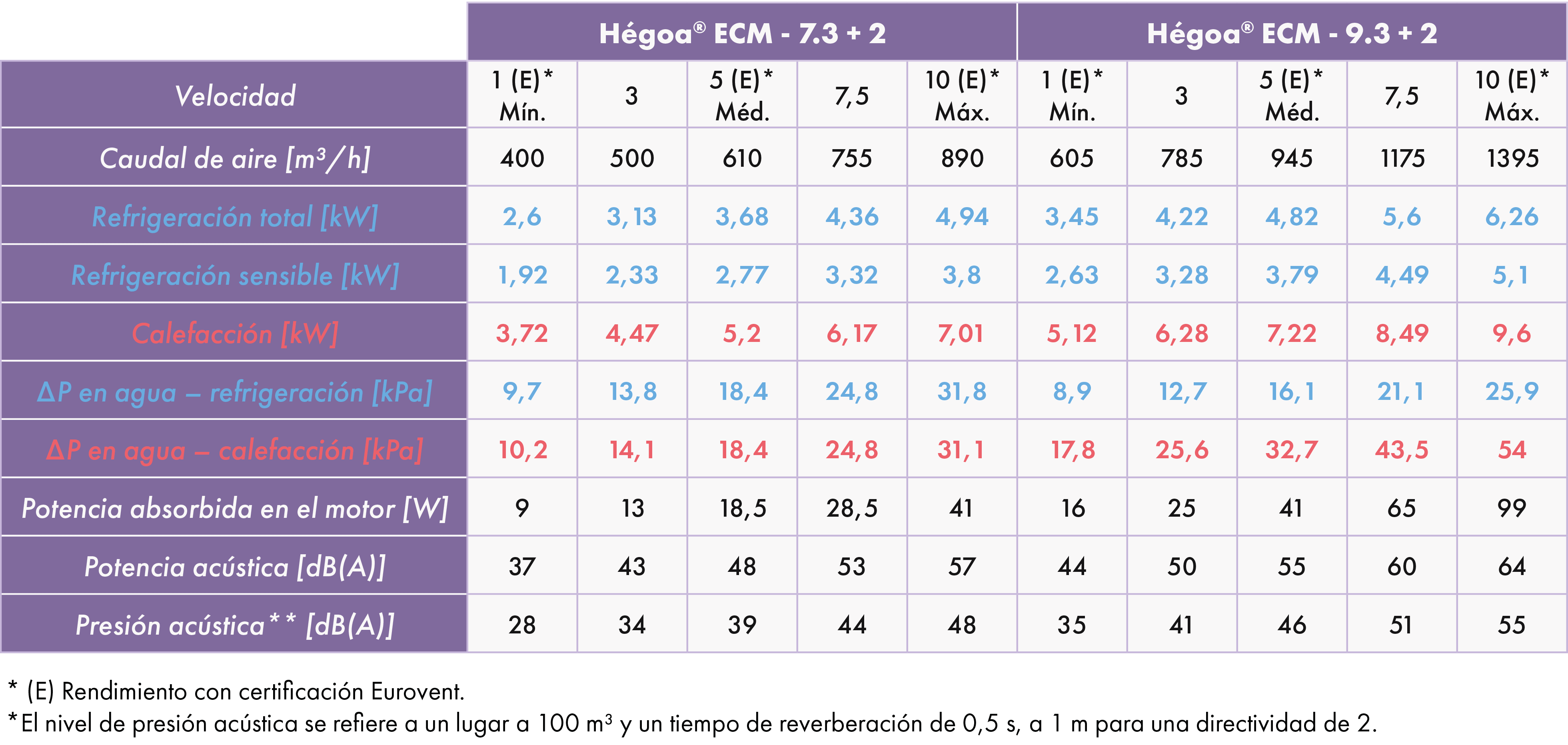

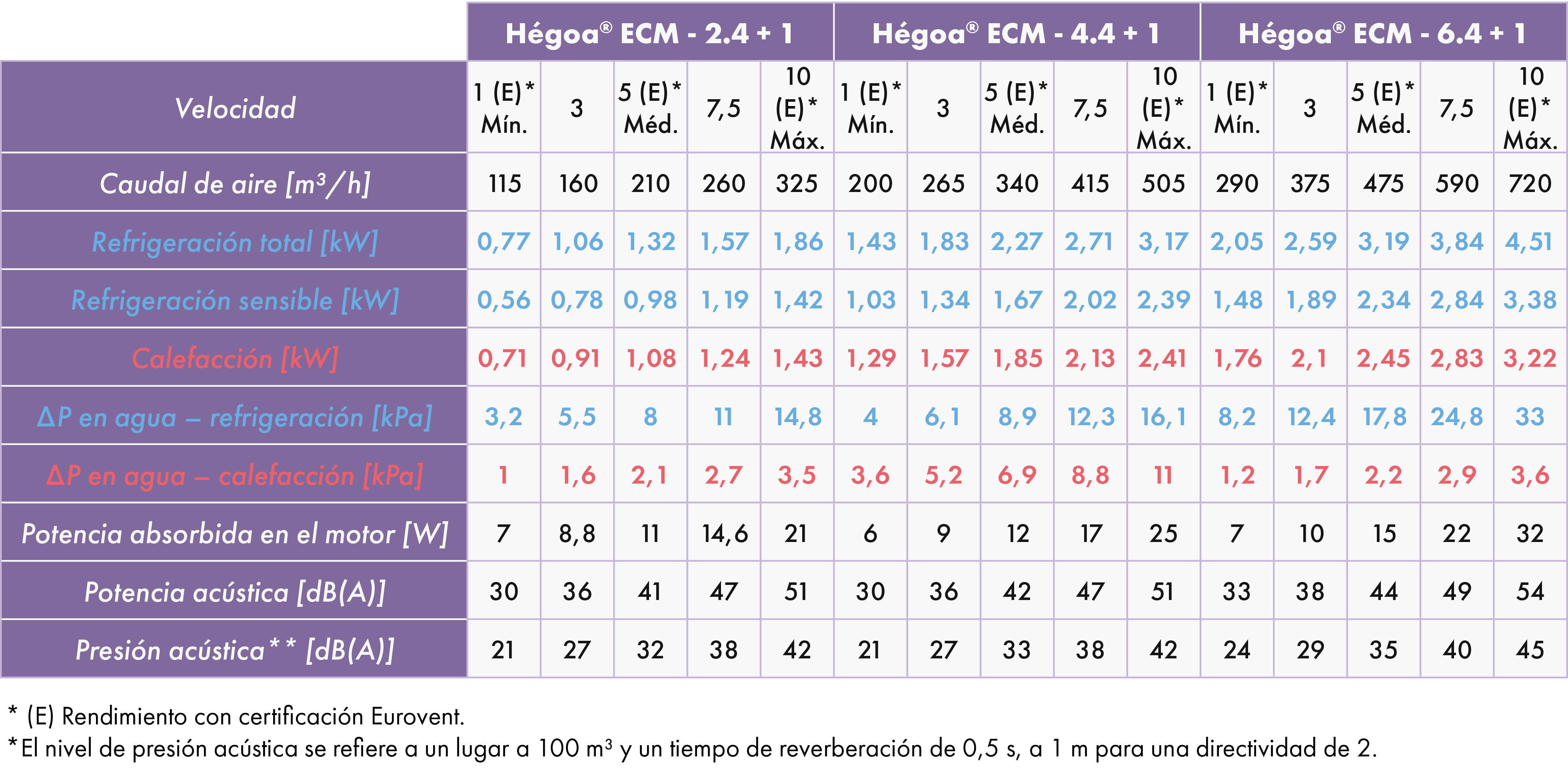

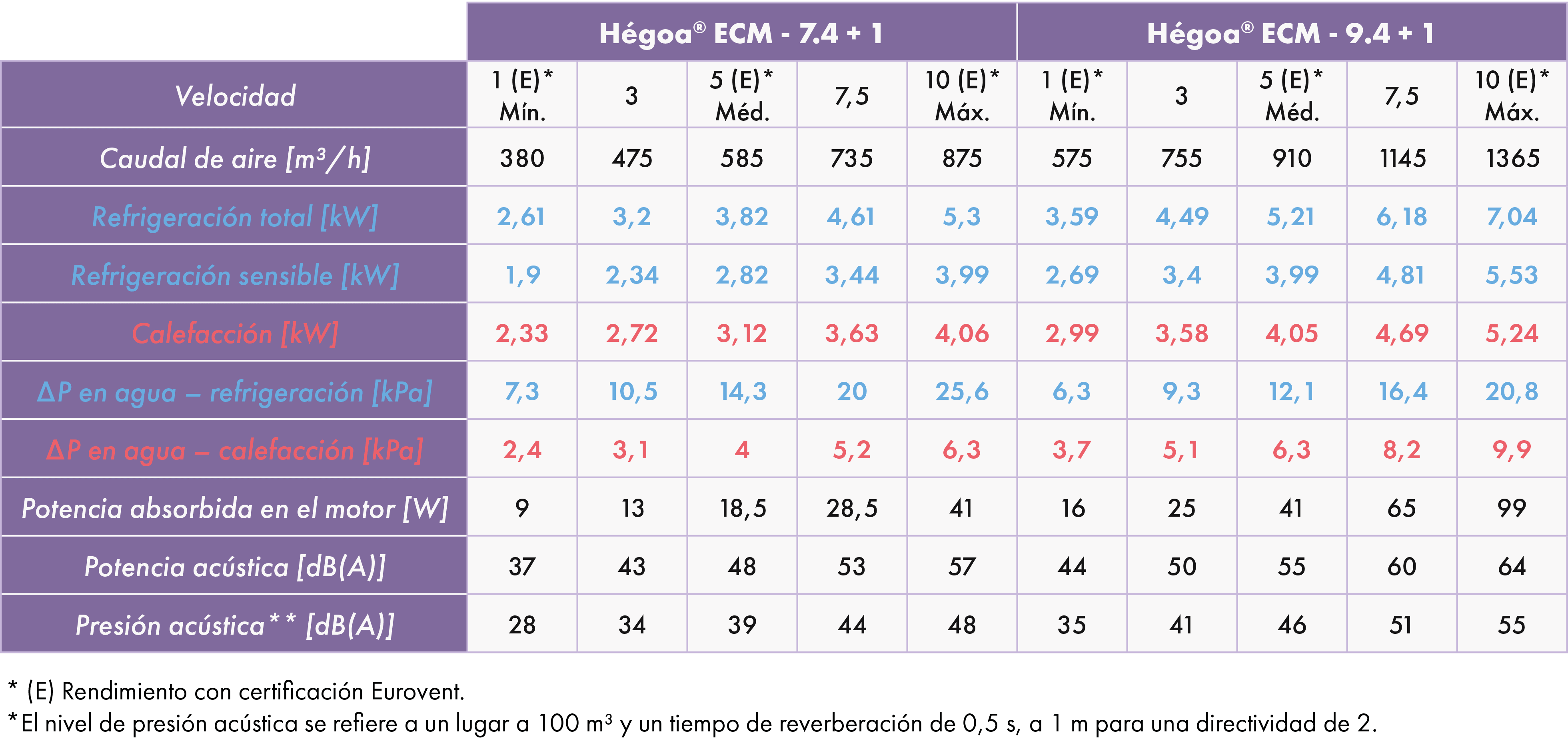

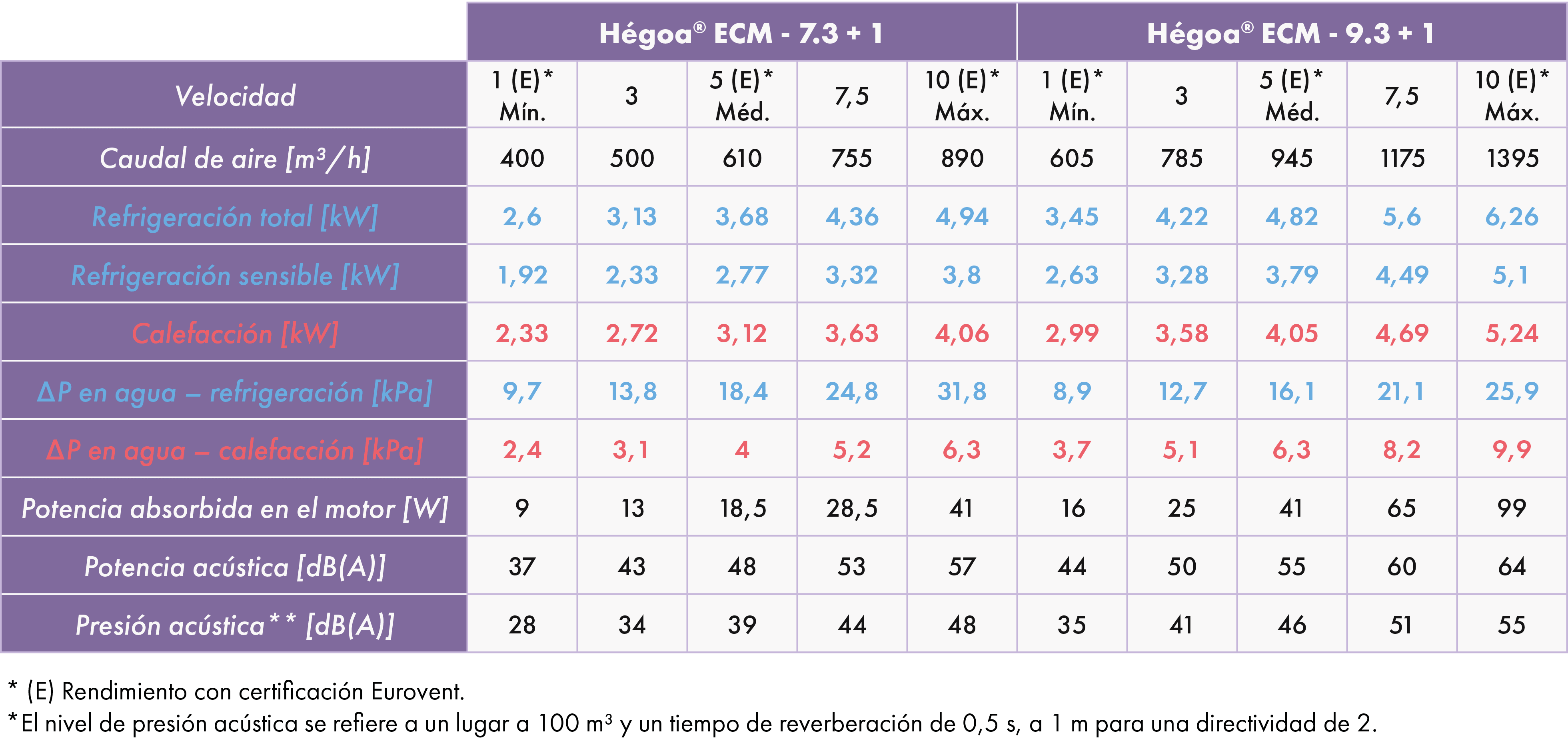

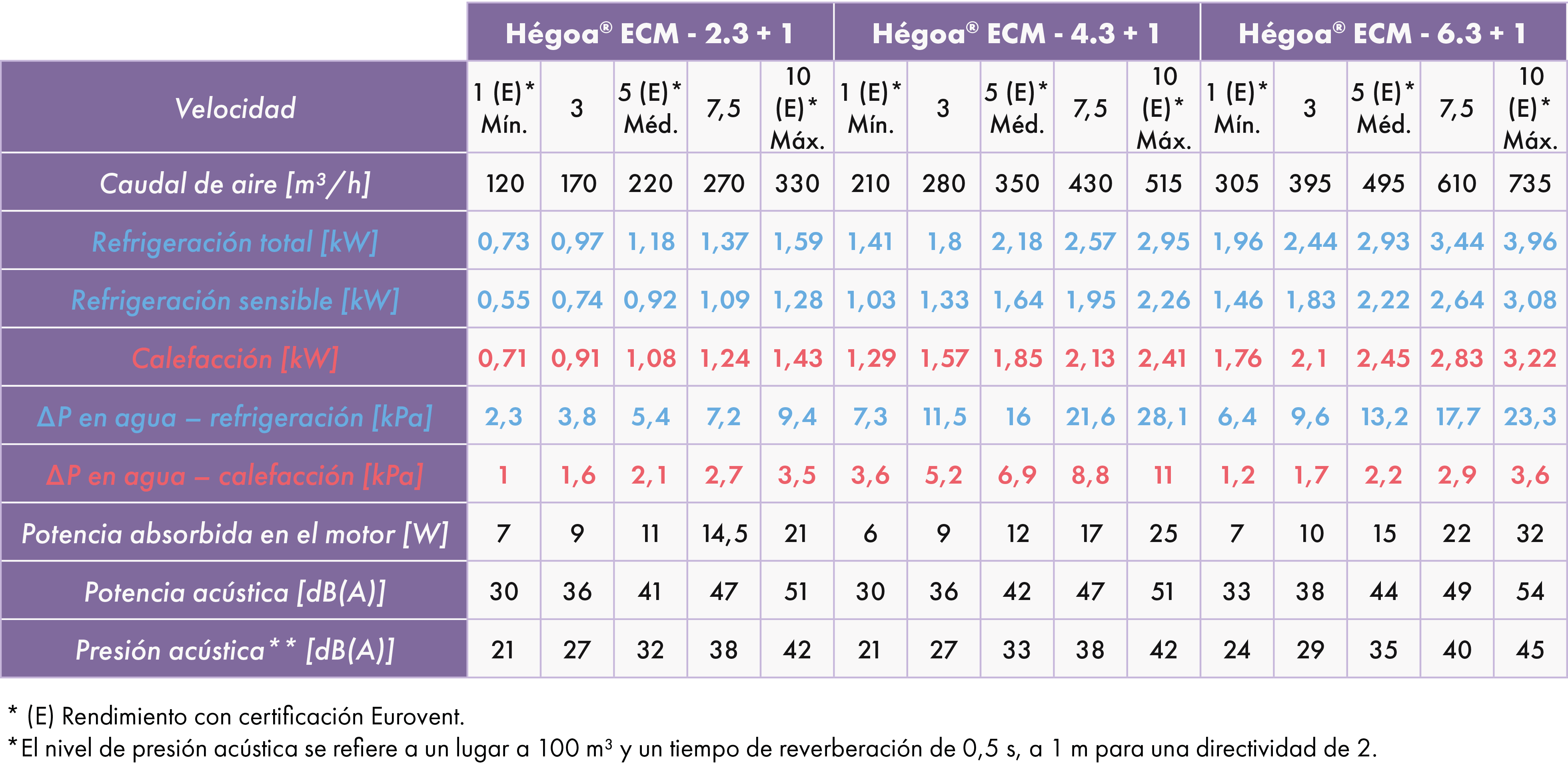

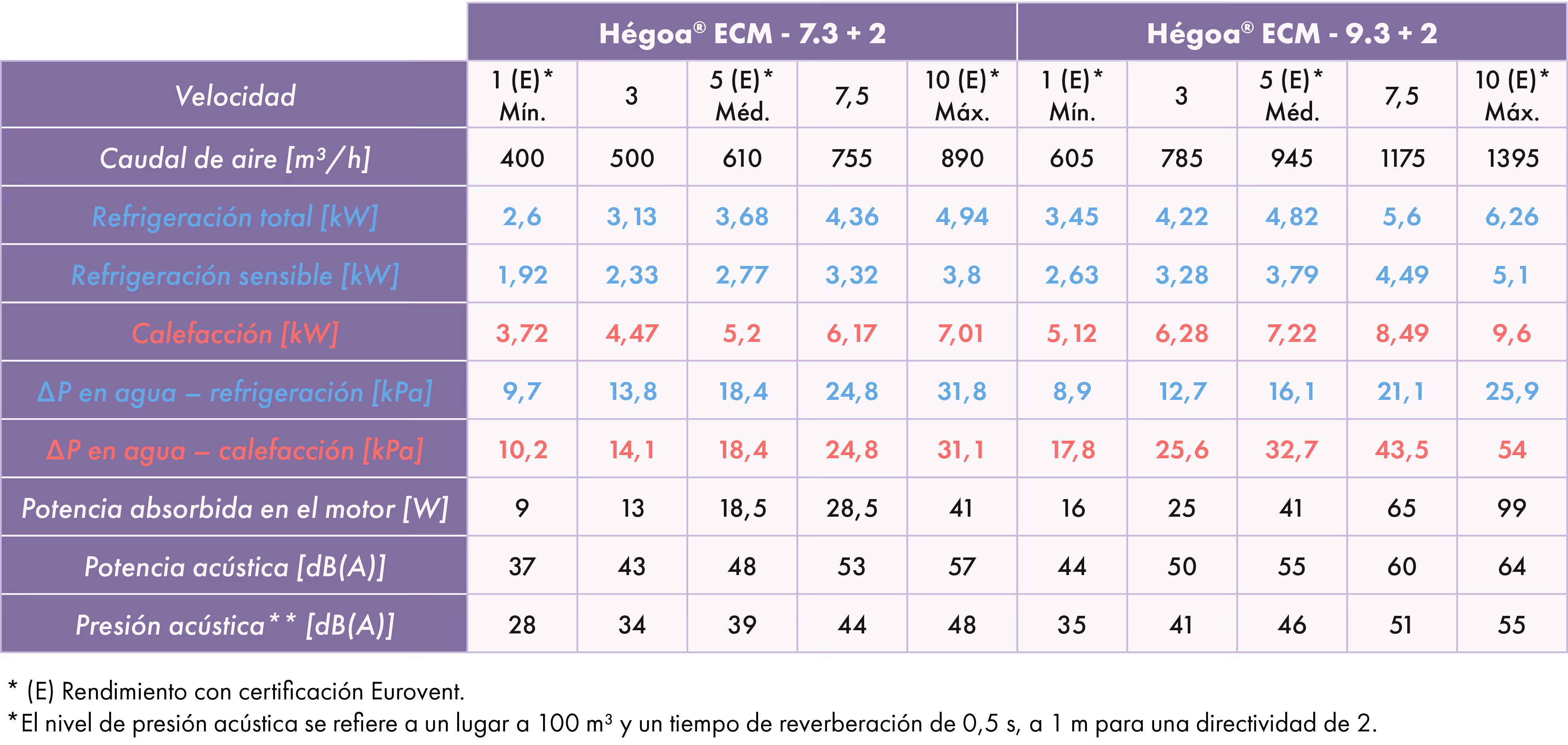

CARACTERÍSTICAS TÉCNICAS
Las características indicadas se refieren a las siguientes condiciones de funcionamiento (condiciones Eurovent)
Instalación: 2 tubos: batería principal, 3 hilos
Instalación: 2 tubos: batería principal, 4 hilos
Instalación: 4 tubos: batería principal de 3 hilos y batería suplementaria de 1 hilo
Instalación: 4 tubos: batería principal de 4 hilos y batería suplementaria de 1 hilo
Instalación: 4 tubos: batería principal de 3 hilos y batería suplementaria de 2 hilos
REGULACIÓN: KIT DE VÁLVULAS
El kit de válvulas se compone de:
- Válvula de 2 o 3 vías y derivación.
- Un motor TOR (230 V).
- Una conexión flexible para las conexiones entre la unidad de agua helada y la válvula.
- Kit montado en fábrica (opcional).

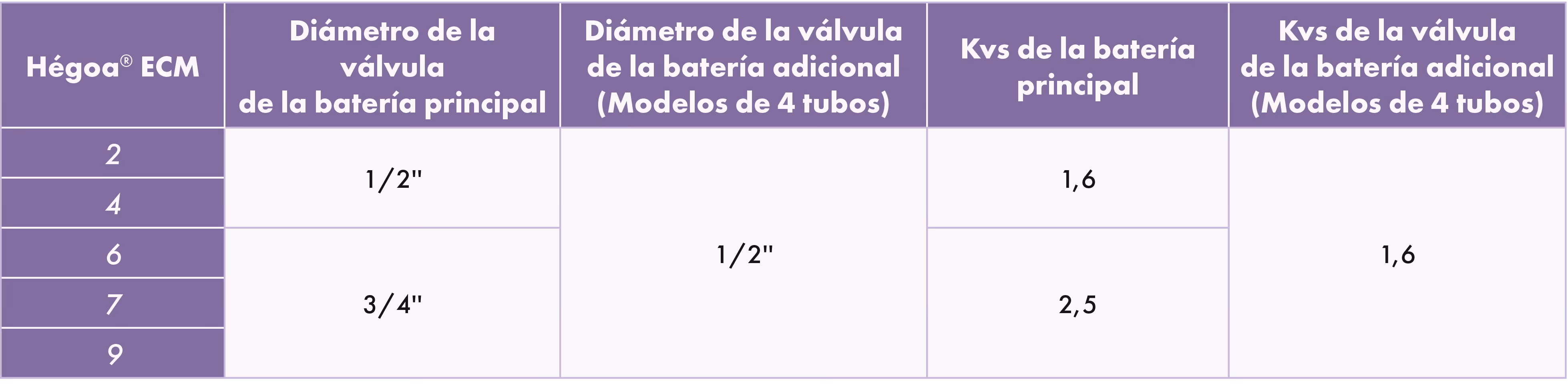

Conexiones y diámetros de válvulas

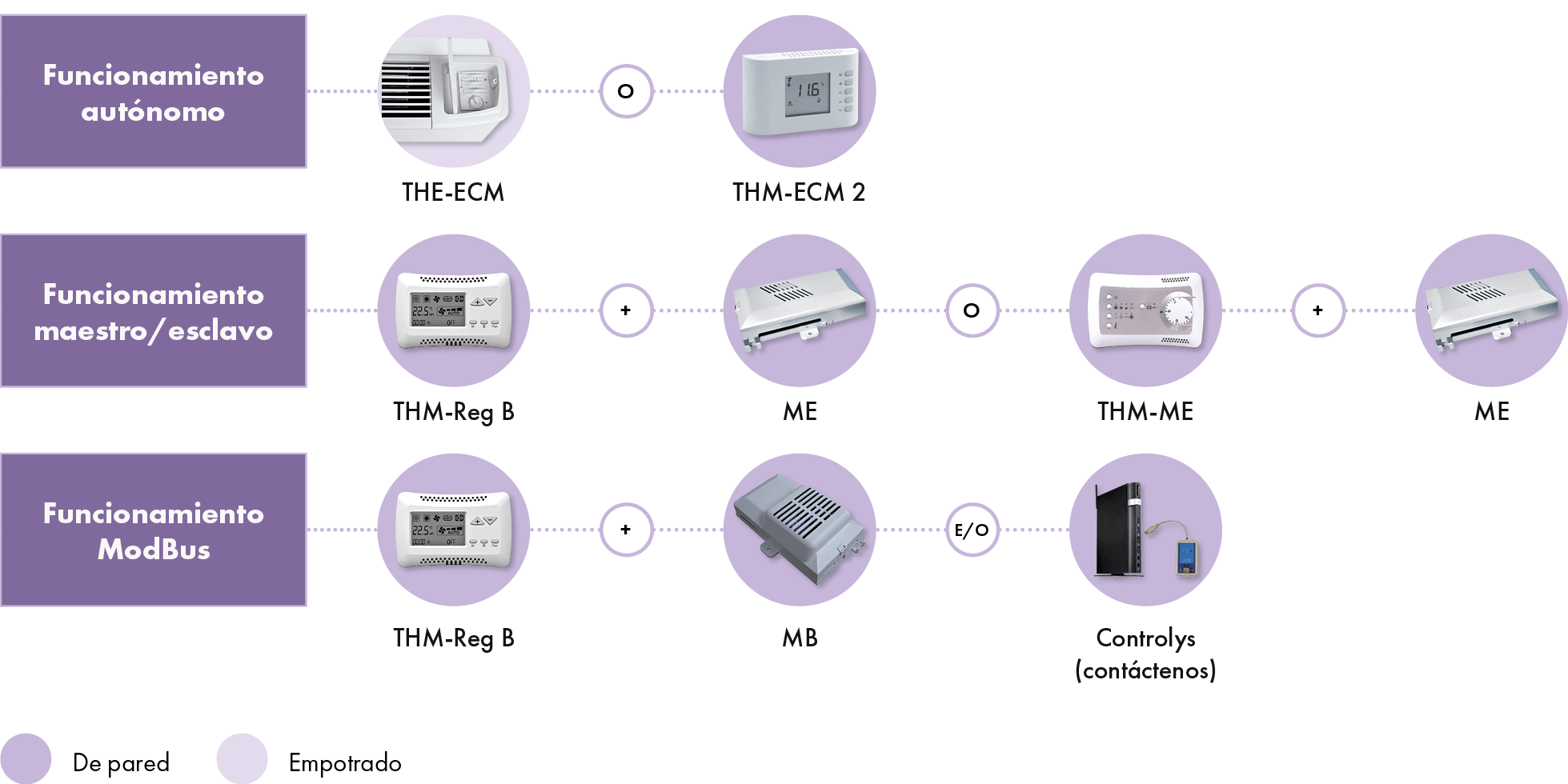

TERMOSTATOS
Una amplia gama de termostatos adaptados a cualquier condición:
- 2 tubos, 4 tubos o 2 tubos con batería eléctrica.
- Control de ventilación manual/automático.
- Control del motor de la válvula TOR.
SELECCIÓN
INSTALACIÓN
MONTAJE

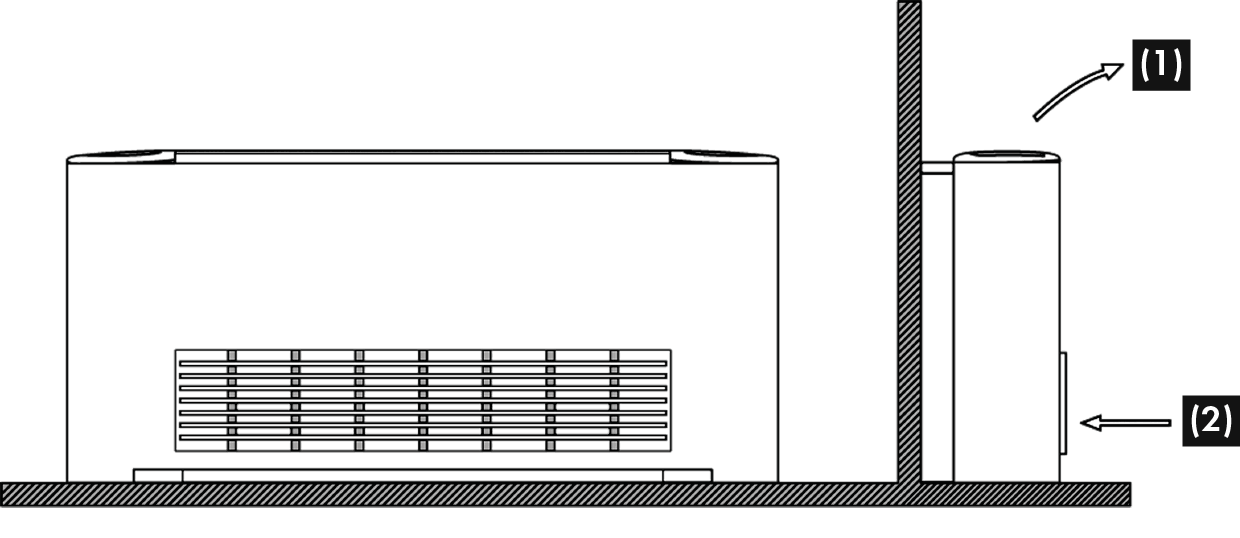

Cuerpo para montaje en suspensión
(2) Retorno
(3) 100 mm (no mínimo)
El modelo suspendido solo se puede instalar con una altura mínima de 100 mm para garantizar una baja pérdida de carga en el momento de la admisión.

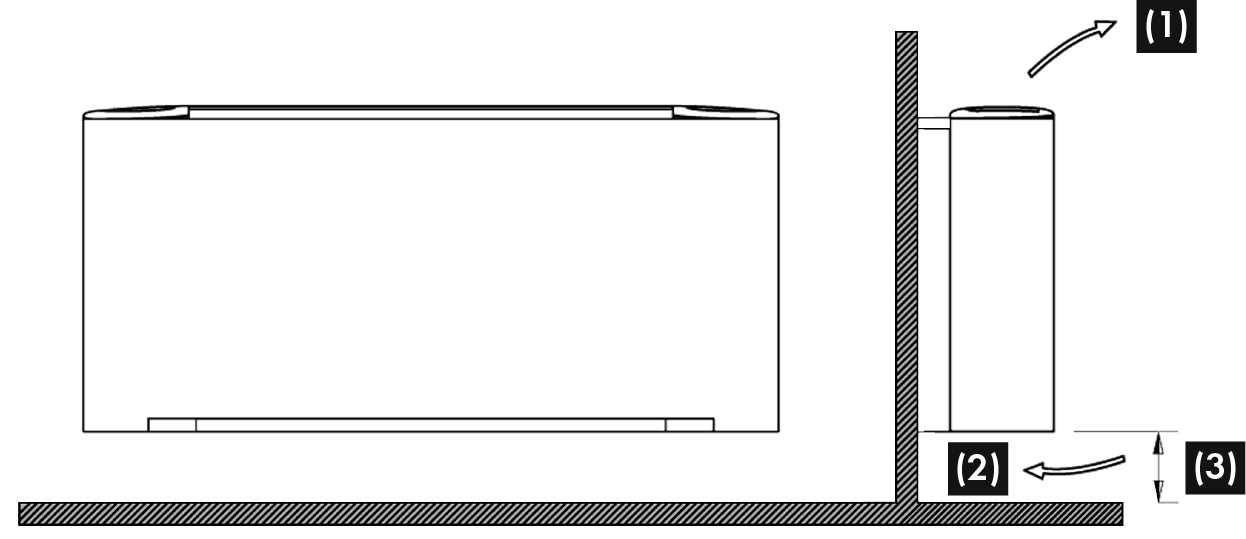

Cuerpo para montaje en suelo
(2) Retorno

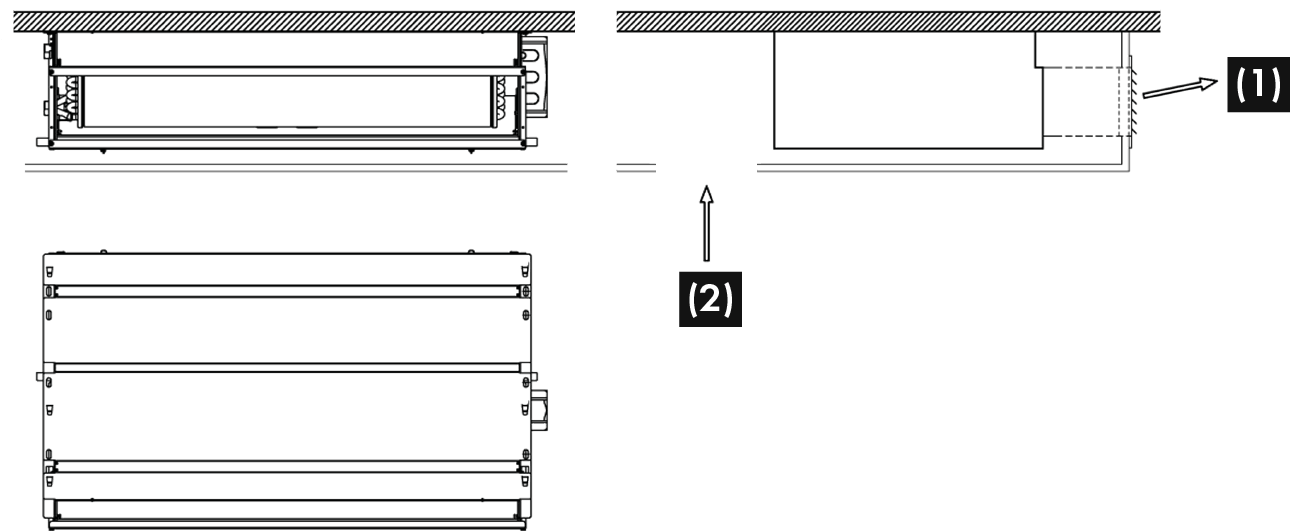

Cuerpo montado en el techo
(2) Retorno

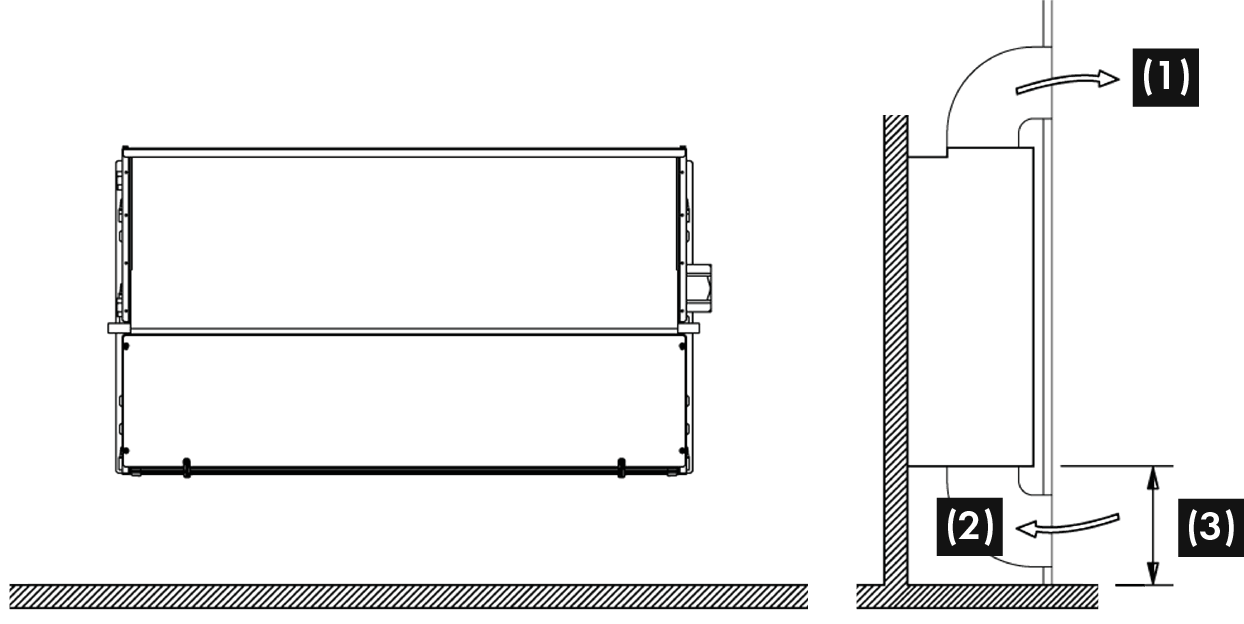

Sin cuerpo para montaje en pared
(2) Retorno
(3) 100 mm (no mínimo)
No está diseñado para montaje en techo
(2) Retorno
ACCESORIOS

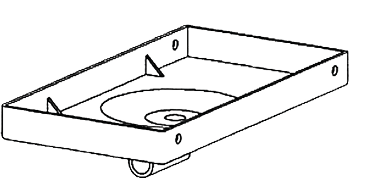

BSV
Bandeja auxiliar para condensados/módulos verticales para ventiladores convectores verticales.
Es recomendable recoger los condensados que se forman en el cuerpo de la válvula.
BSO
Tabuleiro auxiliar para condensados (válvulas) para ventilo-convectores horizontais.
Recomendável fazer a recolha dos condensados que se formam no corpo da válvula.
PCV

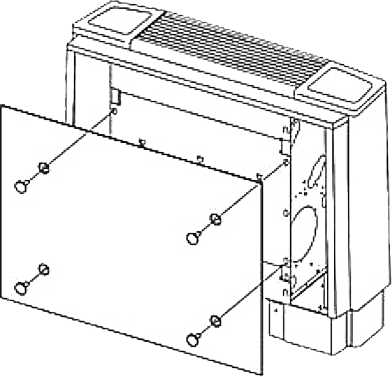

Panel posterior con cierre: cubierta para su aplicación sobre una superficie de vidrio.
PCO

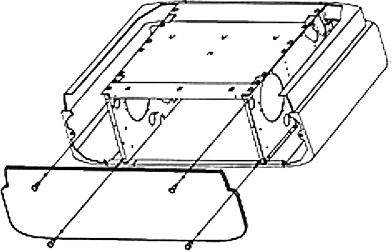

Panel posterior con cierre: cubierta para aplicación en superficie de vidrio, montaje horizontal.
GAP
Grelha de proteção para ventilo-convector horizontal carroçado equipado com apoio PAP.
SAEM
Montado de origem unicamente para a versão com carroçaria.
BESAEC
Atuador para registo SAE e SAEM.
PRC

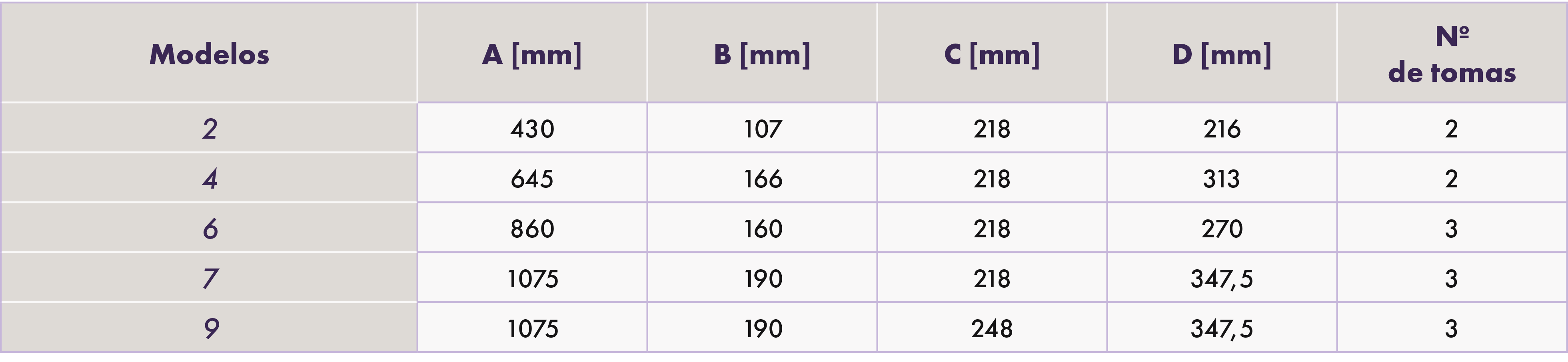

Panel de entrada en acero galvanizado.
Para modelos sin carrocería.
PMC
Plena de distribución en acero galvanizado.
Para modelos sin carrocería.
SAE
Nueva toma de aire motorizada, eje de 8 mm.
PAP
Soportes para ventiladores convectores de cuerpo horizontal.
