Informações Complementares
Vantagens
Maior facilidade de limpeza: grelha nivelada ao aro periférico.
Abertura da grelha e manutenção sem ferramentas.
Registo regulável a partir da divisão sem remoção do filtro.
Acesso ao filtro a partir do local de instalação da grelha para permitir uma manutenção simples e rápida, sem ferramentas.
Filtro nivelado à grelha evitando a existência de zonas mortas.
Plenos Air Proof: estanquidade classe C.
Gama
17 modelos standard:
- Para filtros de 305 x 150 mm até 762 x 762 mm.
- Para filtros desde eficiência gravimétrica 75% (G4) até ePM1 60% (F7).
- Grelha modelo 5.5: especial teto falso.
Designação
Aplicação / Utilização
- Retorno de ar nos blocos operatórios com filtragem ePM10 65% (M6).
- Aplicação na indústria farmacêutica, cosmética (extração de pós), entre outras.
- Grelha de retorno para filtragem dupla com filtros gravimétrico 75%ePM1 60% (G4F7).
Construção / Composição
- Grelha quadrada (20 x 20 mm) em aço galvanizado, pintura epóxi, cor branca RAL 9010.
- Fecho através de íman.
- Aro porta-filtro fixado diretamente com parafusos na divisória, no teto ou o pleno.
- Filtros fixados de forma estanque por ganchos amovíveis (filtros vendidos separadamente).
- Toma de pressão integrada.
Opções
- Grelha disponível em inox.
- Registo de caudal em alumínio regulável a partir da divisão.
- Grelha de chapa perfurada para salas brancas industriais.
Acondicionamento
- Vendido à unidade.

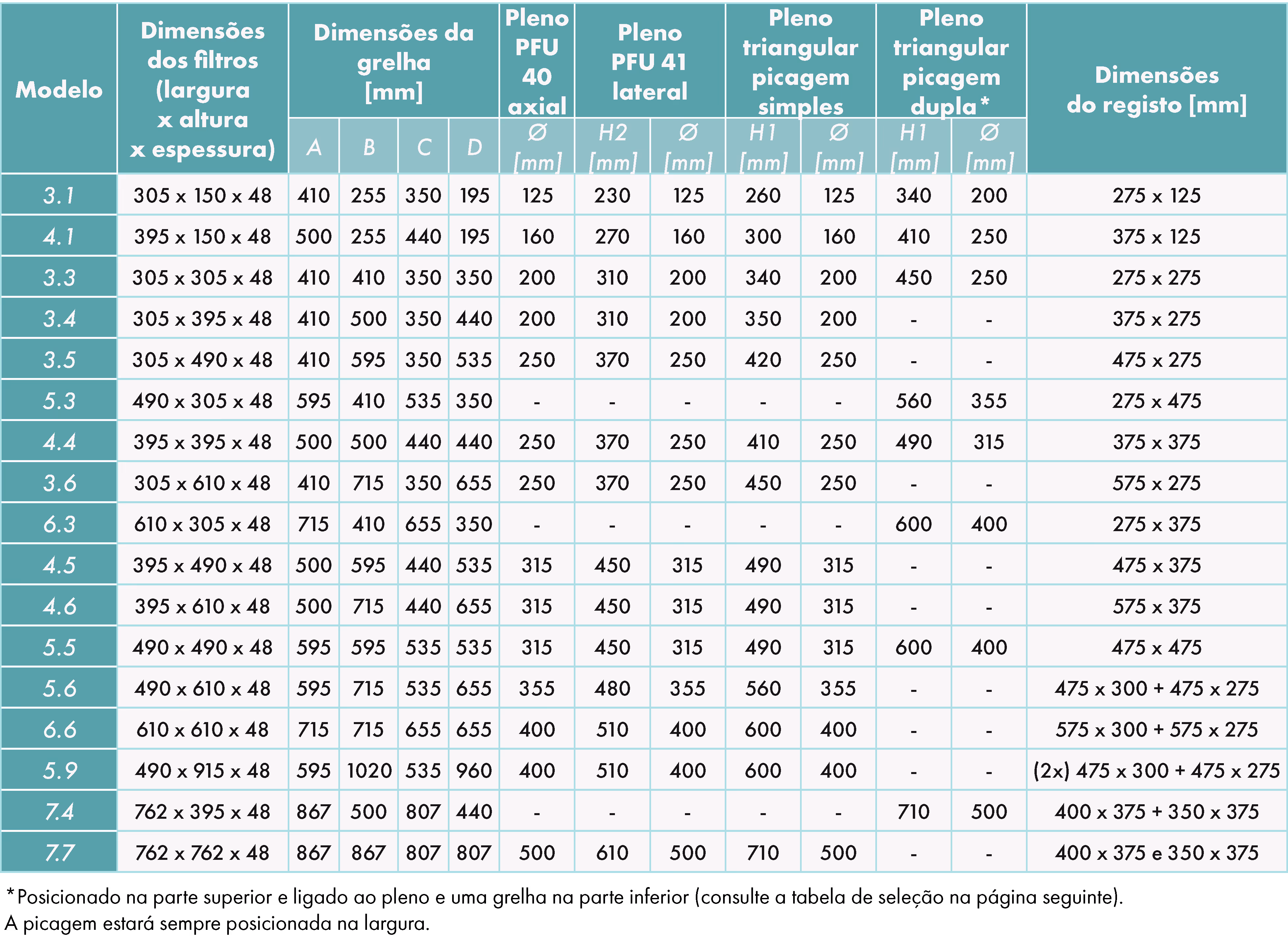

ATRAVANCAMENTOS
Grelha
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c06c32f437b255c4726075_gff-sp-atravancamentos-1.png)
Grelha com registo e pleno PFU 41 lateral
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c06c391f77e8f1f6da26aa_gff-sp-atravancamentos-2.png)
Grelha com registo e pleno PFU 40 axial
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c06c47b7424c3962639404_gff-sp-atravancamentos-3.png)
Grelha com registo e pleno triangular picagem simples ou dupla
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c06c4df5ba8644028b3346_gff-sp-atravancamentos-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62a8b761662e7f4c4b17f536_gff-sp-tabela-atravancamentos.png)
CLASSIFICAÇÃO
- Classificação EN ISO 14644-1 e NF S 90-351.
TABELAS DE SELEÇÃO
Instalação de 2 grelhas com alturas diferentes (2/3 e 1/3)
- Caudal: 2/3 do caudal na parte inferior. 1/3 do caudal na parte superior. Instalação com pleno, 2 picagens na parte superior e pleno 1 picagem na parte inferior.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cb3662967f57beccd7864_gff-sp-tabela-selecao-1.png)

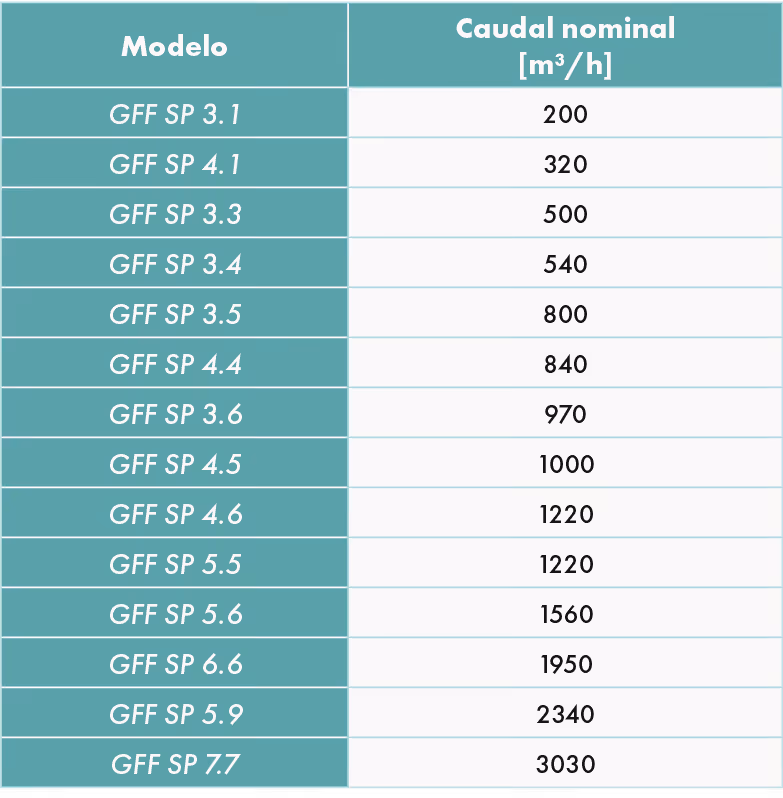

Grelha com 100% do caudal
- Instalação com pleno, 1 picagem do tipo PFU 30, PFU 40 ou PFU 41.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/621cb379bb9a0671edbef91f_gff-sp-tabela-selecao-2.png)
Exemplo de instalação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c06d2cf5ba860e6f8b39b9_gff-sp-esquema-selecao.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
Substituição do filtro sem ferramentas.
RFS 07 para GFF SP
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cf656060602407bff9f4_registo-rfs-07.png)
Registo em alumínio zincado de alhetas opostas.
Regulável a partir da sala.
Construído em várias peças a partir da dimensão 5.5.
Air Proof PFU 30-1
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cf271ddecd05148d4b5b_pleno-air-proof-pfu-30-1.png)
Pleno triangular, 1 picagem, com as faces cortadas.
Air Proof PFU 30-2
Pleno triangular, 2 picagens, com as faces cortadas.
Air Proof PFU 40
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cf3770b4d70c20153e83_pleno-air-proof-pfu-40.png)
Pleno de ligação axial.
Air Proof PFU 41
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cf3e87b01b2a661ffdd5_pleno-air-proof-pfu-41.png)
Pleno de ligação lateral, 1 picagem.
2 picagens possíveis sob pedido.
FR MPC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61d2cb44214dc44f1686617e_fr-mpc.png)
Filtro mini-plissado compacto de alta eficiência: ePM10 65%, ePM1 60% (M6 / F7) ou 80% (F9).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
Consulte AQUI a ficha de produto para mais informações.
Filtros G4 + F7
Possibilidade de entrega da grelha com filtros gravimétrico 75% + ePM1 60% (G4 + F7) incluídos de fábrica.
