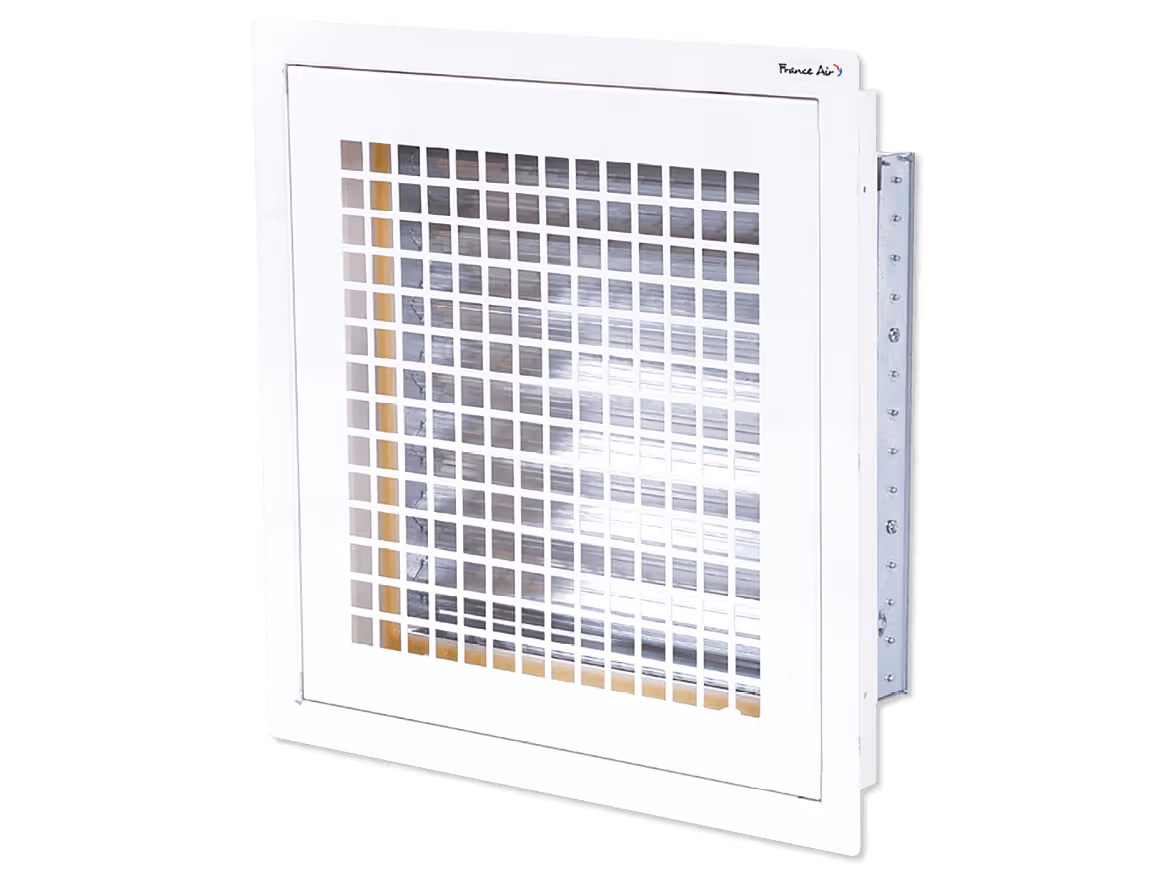

GFF SP
rejilla de retorno, soporte de filtro especial, unidad operativa y salas limpias
Ventajas
Mayor facilidad de limpieza: parrilla nivelada con respecto al anillo periférico.
Apertura de la parrilla y mantenimiento sin herramientas.
Grabación ajustable desde la partición sin quitar el filtro.
Acceso al filtro desde la ubicación de instalación de la red para permitir un mantenimiento sencillo y rápido, sin herramientas.
Filtro nivelado a la red evitando la existencia de zonas muertas.
Totalmente resistente al aire: clase de estanqueidad C.
DESCRIPCIÓN TÉCNICA
GAMA
17 modelos estándar:
- Para filtros desde 305 x 150 mm hasta 762 x 762 mm.
- Para filtros con eficiencia gravimétrica del 75% (G4) y ePM1 del 60% (F7).
- Grillha modelo 5.5: falso techo especial.
DESIGNACIÓN
APLICACIÓN/USO
- Retorno de aire en las unidades operativas con filtración ePM10 65% (M6).
- Aplicación en la industria farmacéutica, cosmética (extracción de polvo), entre otras.
- Rejilla de retorno para doble filtración con filtros gravimétricos 75% ePM1 60% (G4F7).
CONSTRUCCIÓN/COMPOSICIÓN
- Rejilla cuadrada (20 x 20 mm) de acero galvanizado, pintura epoxi, color blanco RAL 9010.
- Fijación mediante imán.
- El anillo portafiltros se fija directamente con tornillos en el tabique, el techo o la cámara.
- Los filtros se fijan de forma hermética mediante ganchos extraíbles (los filtros se venden por separado).
- Grifo de presión integrado.
OPCIONES
- Parrilla disponible en acero inoxidable.
- Registro de flujo en aluminio regulable desde el tabique.
- Rejilla de chapa perforada para salas limpias industriales.
EMBALAJE
- Se vende por unidad.

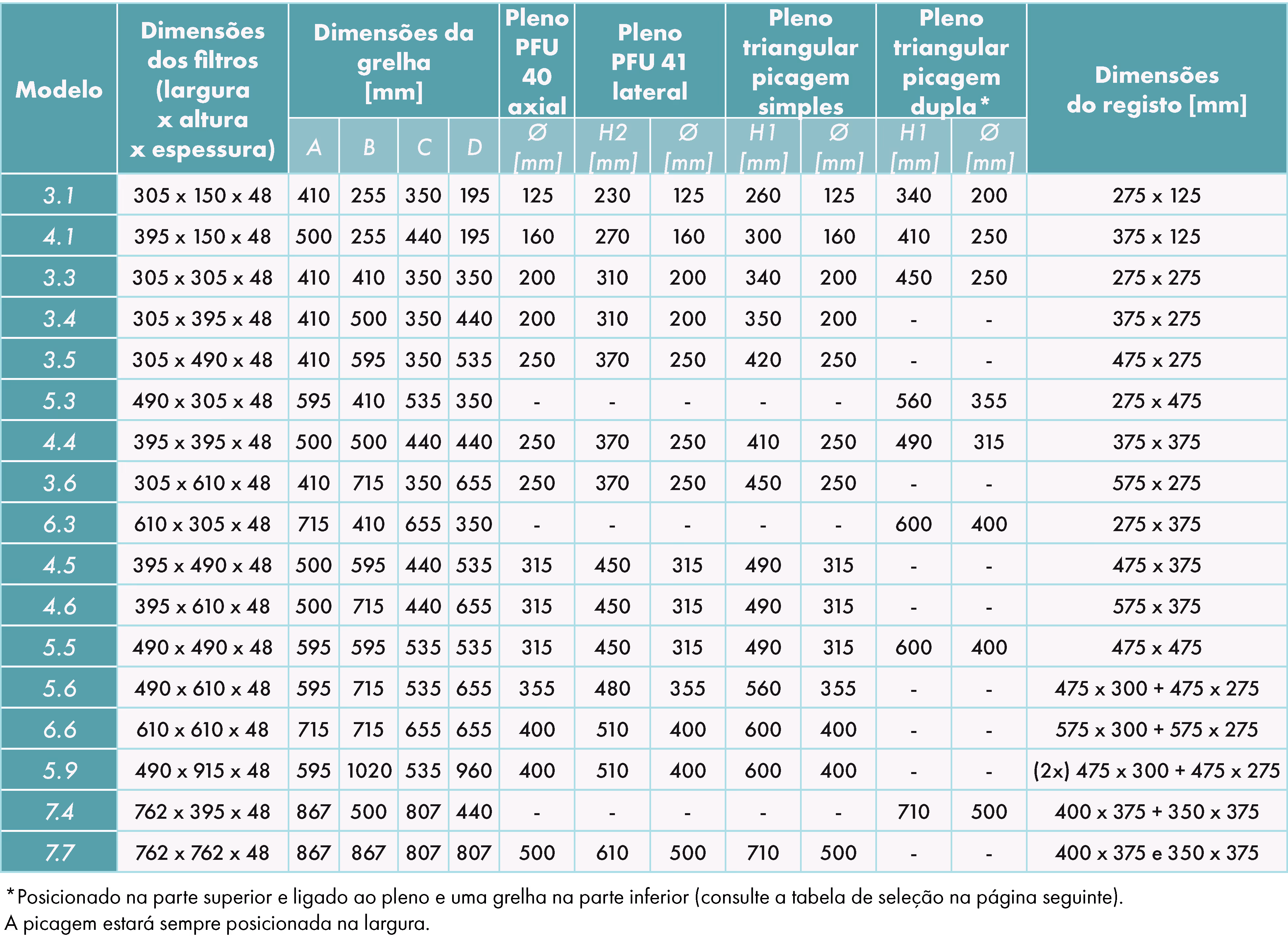

DIMENSIONES
DIMENSIONES
Rejilla
Cuadrícula con registro y lateral completo de PFU 41
Rejilla con registro y PFU axial completa 40
Cuadrícula con registro y mordida triangular completa simple o doble
CLASIFICACIÓN
- Clasificación EN ISO 14644-1 y NF S 90-351.
SELECCIÓN

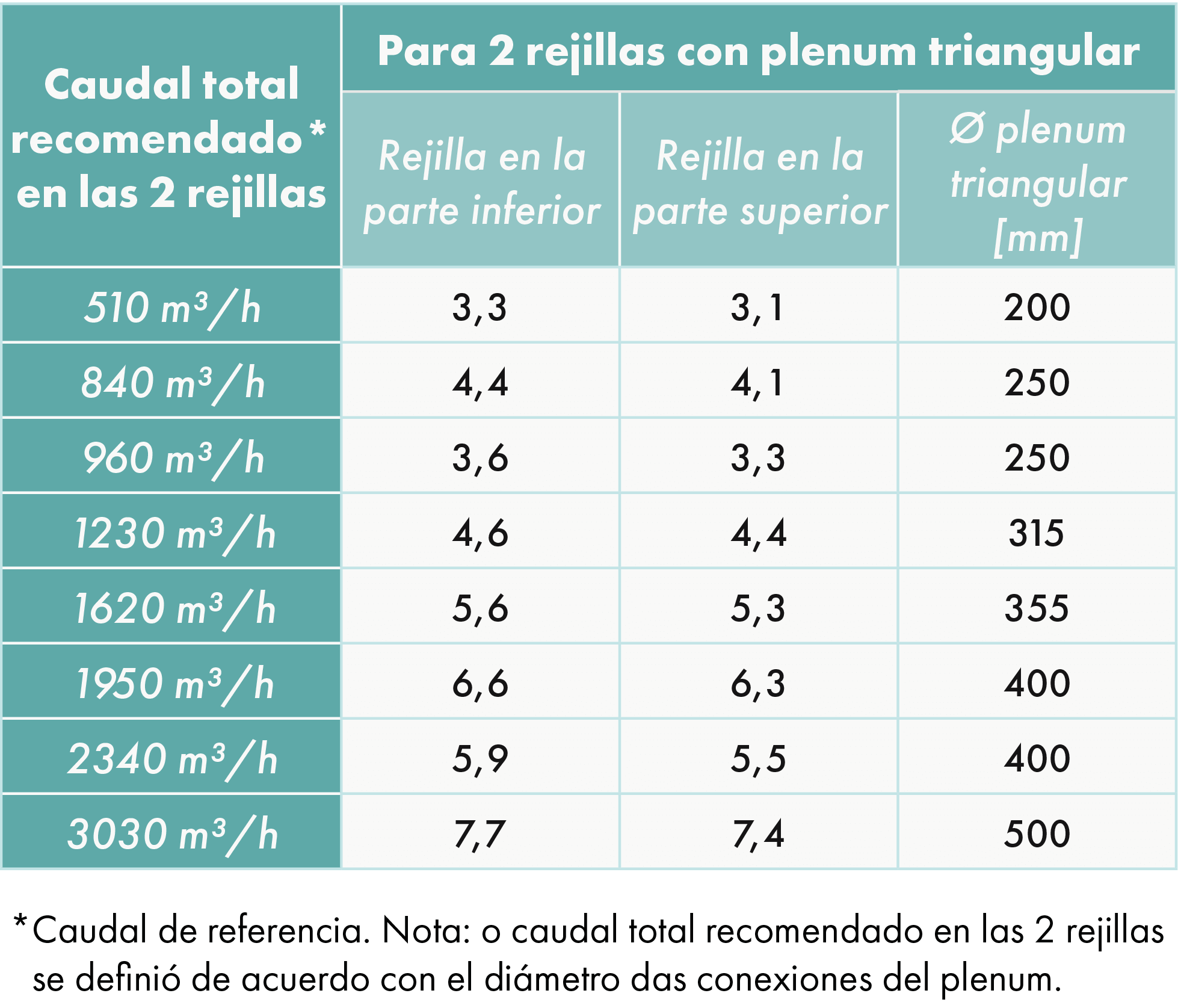

TABLAS DE SELECCIÓN

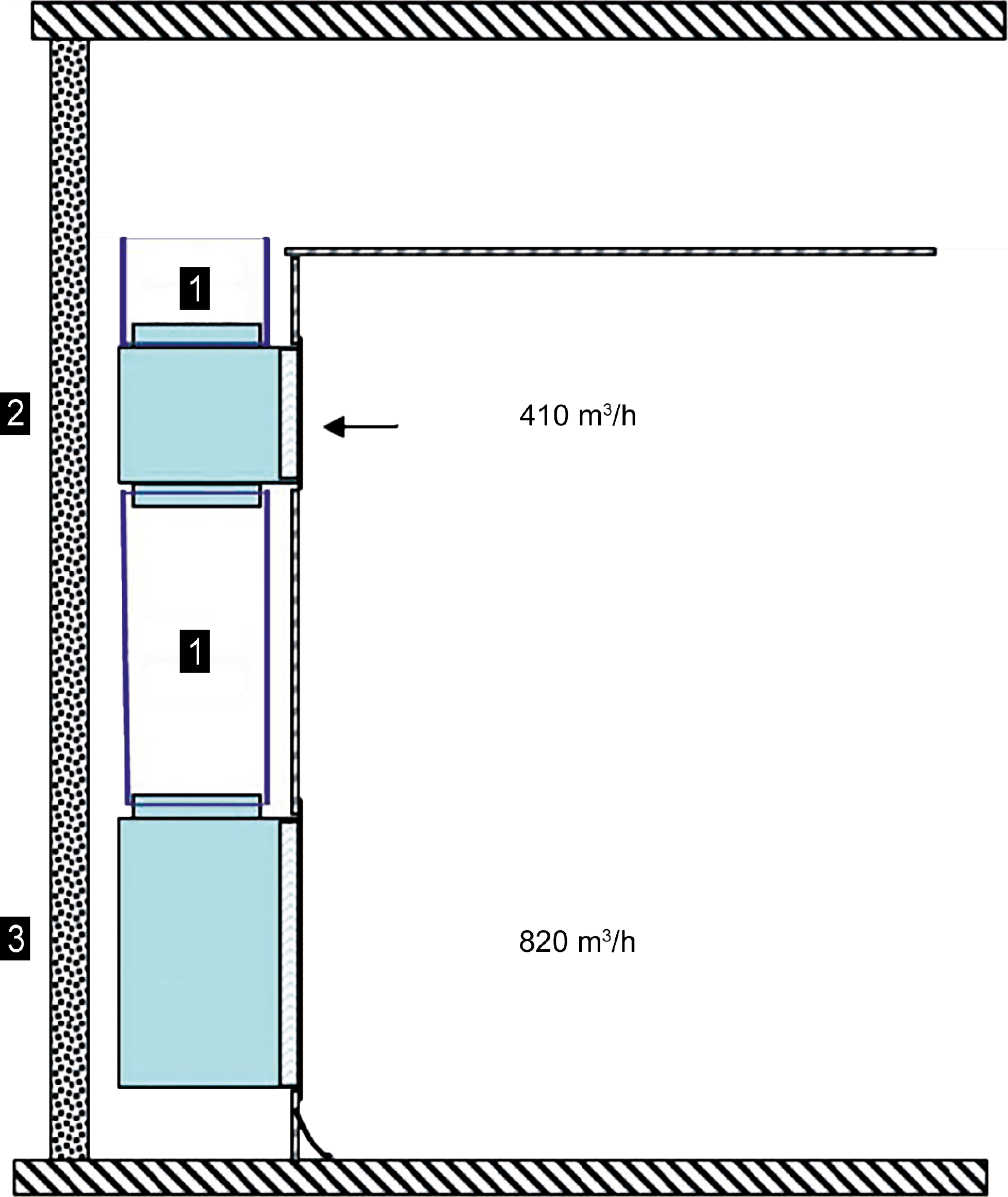

Instalación de 2 rejillas con diferentes alturas (2/3 y 1/3)
- Velocidad de flujo: 2/3 del flujo en la parte inferior. 1/3 del flujo en la parte superior. Instalación con 2 boquillas llenas en la parte superior y 1 fregadero lleno en la parte inferior.

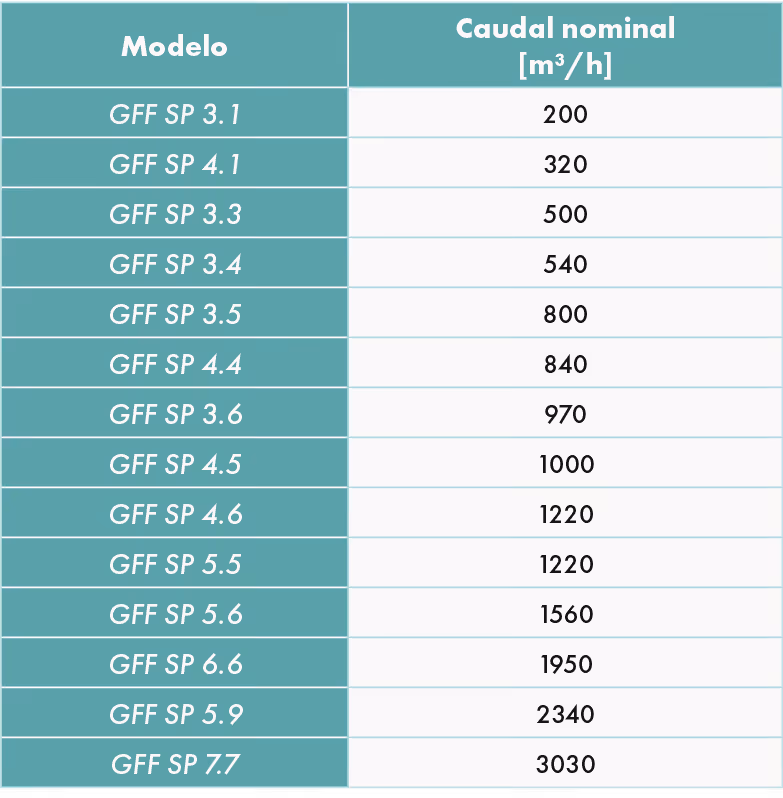

Rejilla con flujo del 100%
- Instalación completa, 1 toma de tipo PFU 30, PFU 40 o PFU 41.
Ejemplo de instalación
Sustitución del filtro sin necesidad de herramientas.
Resultados
INSTALACIÓN
ACCESORIOS

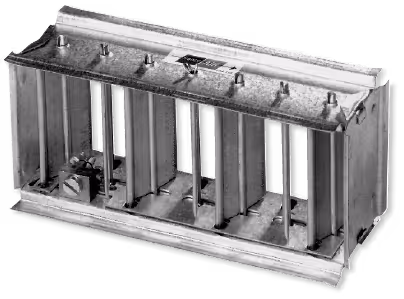

RFS 07 para GFF SP
Registo em alumínio zincado de alhetas opostas.
Regulável a partir da sala.
Construído em várias peças a partir da dimensão 5.5.
PFU 30-1 a prueba de aire
Pieza triangular, 1 muesca, con las caras cortadas.
Air Proof PFU 30-2
Triangular completo, 2 picágenos, con caras cortadas.
Air Proof PFU 40
Conexión axial completa.
Air Proof PFU 41
Pleno de ligação lateral, 1 picagem.
2 picagens possíveis sob pedido.

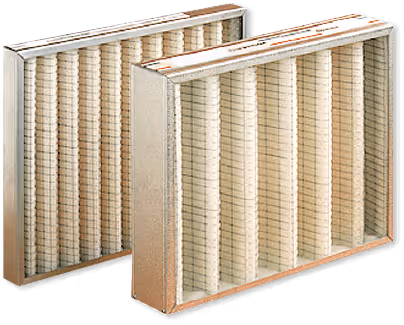

FR SPG
FR MPC
Filtro miniplegado compacto de alta eficiencia: ePM10 65%, ePM1 60% (M6 / F7) u 80% (F9).
Consulte AQUÍ la ficha del producto para más información.
Filtros G4 + F7
Posibilidad de entrega de la parrilla con filtros gravimétricos 75% + ePM1 60% (G4 + F7) incluidos de fábrica.
