GCFR
grelha intumescente retangular de alhetas horizontais direitas (0 ou /G 0) ou inclinadas (8)
This is some text inside of a div block.
Vantagens
Sem manutenção.
Secção livre 40 a 60%.
Fácil instalação.
No items found.
DESCRIÇÃO TÉCNICA

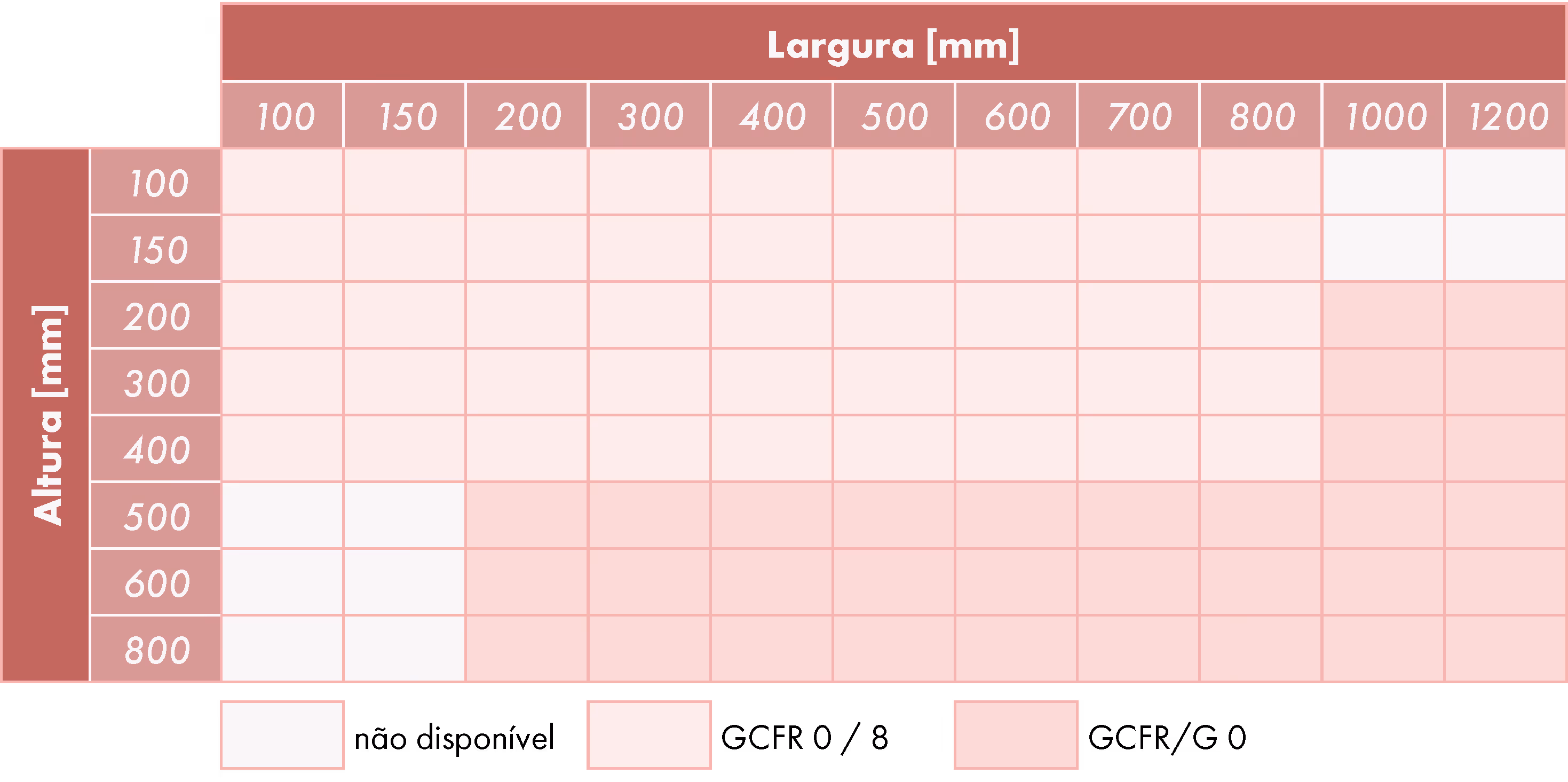

GAMA
Gama alargada de dimensões nominais:
GCFR 0 - 60:
- Grelha intumescente retangular, de alhetas horizontais direitas.
- Classificação EI 60 (ve i ↔ o) e EW 60 (ve i ↔ o) em parede de betão com espessura ≥ 100 mm.
GCFR 0 - 90:
- Grelha intumescente retangular, de alhetas horizontais direitas.
- Classificação EI 90 (ve i ↔ o) e EW 90 (ve i ↔ o) em parede de betão com espessura ≥ 100 mm.
GCFR/G 0:
- Grelha intumescente retangular de alhetas horizontais direitas para grandes dimensões.
- Classificação EI 60 (ve i ↔ o) e EW 60 (ve i ↔ o) em parede de betão com espessura ≥ 100 mm.
GCFR 8:
- Grelha intumescente retangular, de alhetas horizontais inclinadas.
- EI 60 (ve i ↔ o) e EW 60 (ve i ↔ o) em porta com espessura ≥ 50 mm.
- EI 60 (ve i ↔ o) e EW 90 (ve i ↔ o) em parede de betão com espessura ≥ 100 mm.
- EI 60 (ho i ↔ o) e EW 60 (ho i ↔ o) em laje de betão com espessura ≥ 100 mm.
- EI 60 (ve i ↔ o) e EW 60 (ve i ↔ o) em parede de estrutura metálica + placas de gesso com espessura ≥ 100 mm.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Grelha de ventilação para instalar em paredes ou portas para evitar a propagação do fogo, indicada para aplicações especiais.
- Uso no interior dos edifícios.
CONSTRUÇÃO / COMPOSIÇÃO
- Grelha intumescente construída em plástico preenchido com material intumescente de alhetas horizontais direitas (0) ou alhetas inclinadas (8).
- O material intumescente presente na construção das grelhas reage a partir dos 100º C.

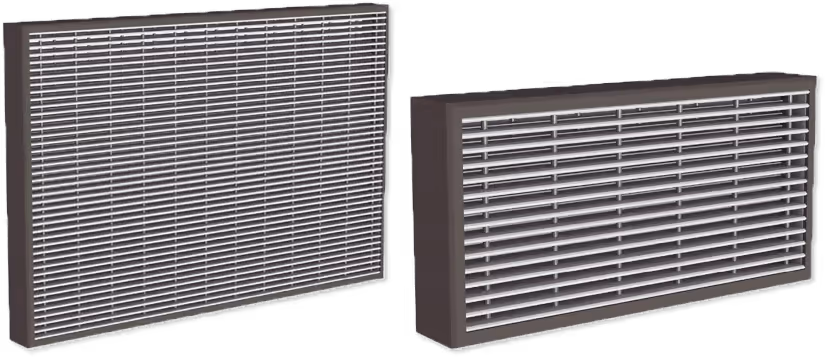

OPÇÕES
- Modelos GCFR 0 e GCFR/G 0: disponível na versão EI 120 (ve i <-> o), consulte-nos para mais informações.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

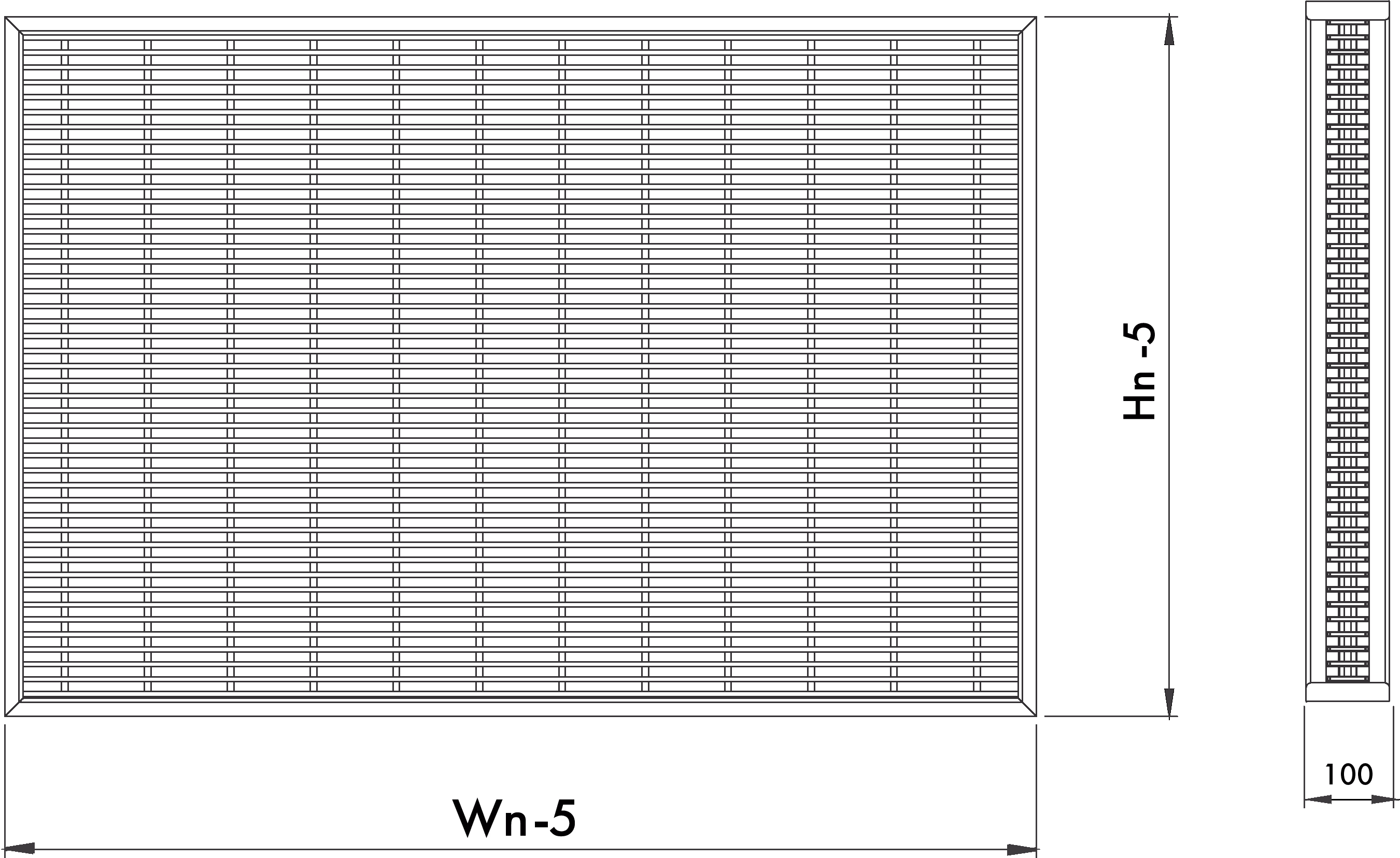

ATRAVANCAMENTOS
GCFR 0
GCFR/G 0
GCFR 8
CONFORMIDADE
- As grelhas GCFR 0 e GCFR/G 0 encontram-se classificadas de acordo com a norma EN 13501-2 e ensaiadas segundo a norma EN 1364-1 (aplicação em parede).
- A grelha GCFR 8 encontra-se classificada de acordo com a norma EN 13501-2, ensaiada segundo as normas EN 1634-1 (aplicação em porta), EN 1364-1 (aplicação em parede) e EN 1364-2 (aplicação em laje).
SELEÇÃO
TABELAS DE CAUDAIS MÁXIMOS PARA GCFR 0
∆P 2 Pa: caudal em m³/h
∆P 10 Pa: caudal em m³/h

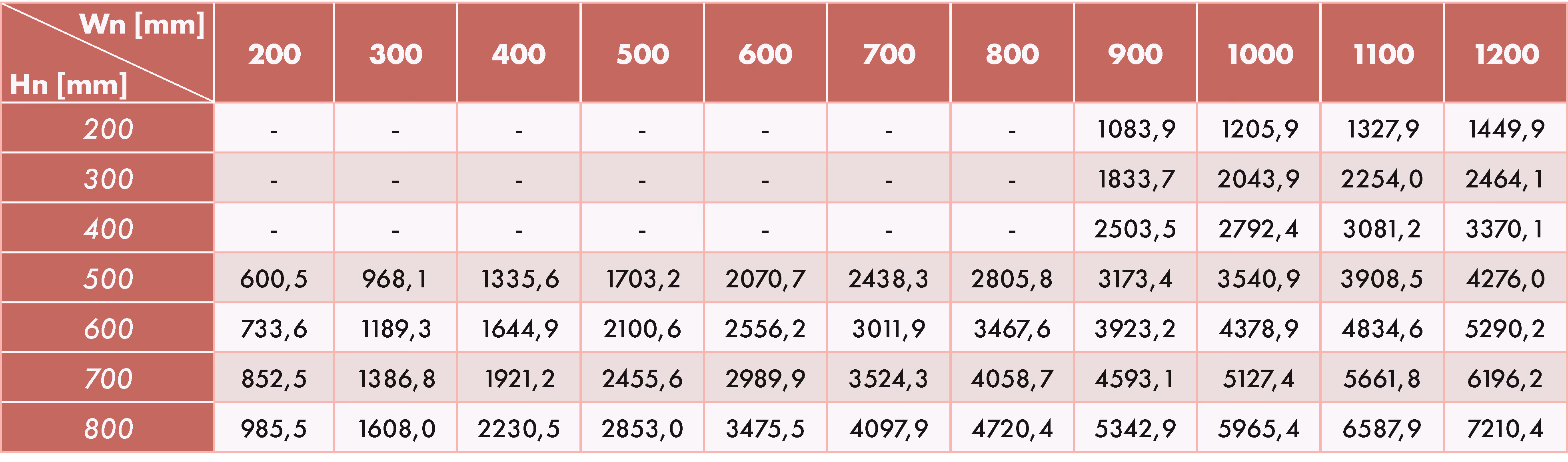

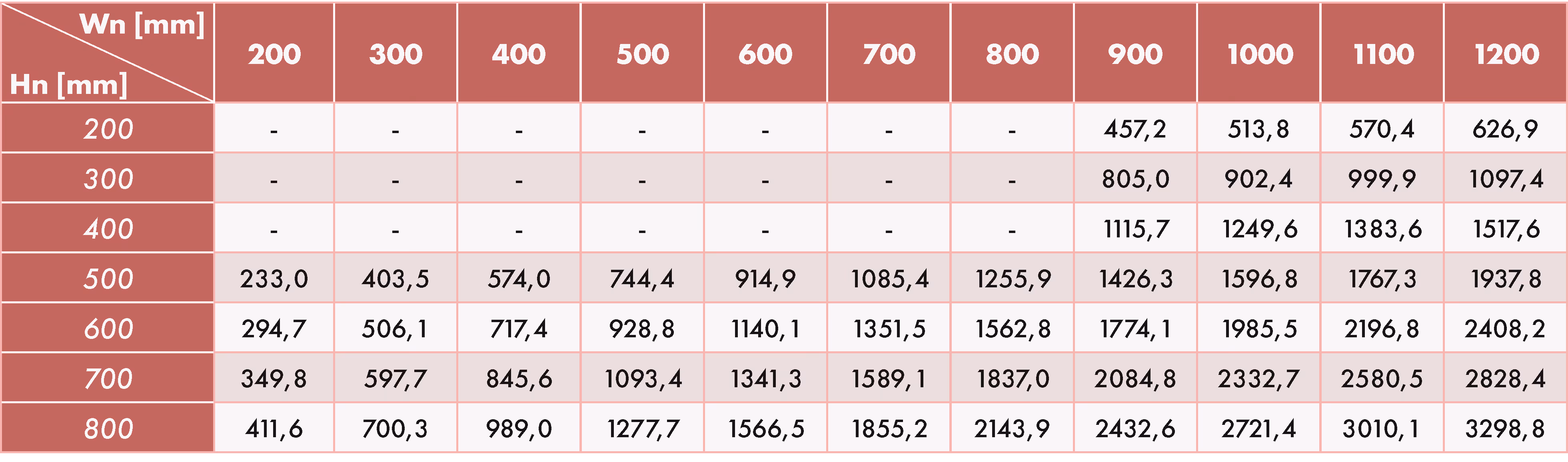

TABELAS DE CAUDAIS MÁXIMOS PARA GCFR/G 0
∆P 2 Pa: caudal em m³/h
∆P 10 Pa: caudal em m³/h
TABELAS DE CAUDAIS MÁXIMOS PARA GCFR 8
∆P 2 Pa: caudal em m³/h
∆P 10 Pa: caudal em m³/h

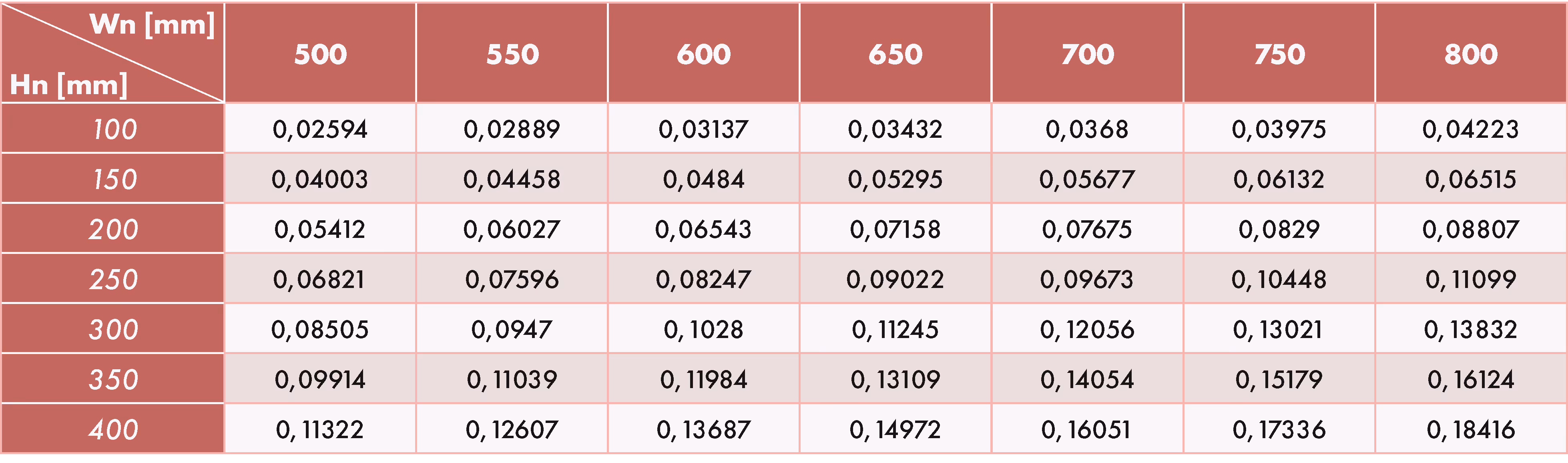

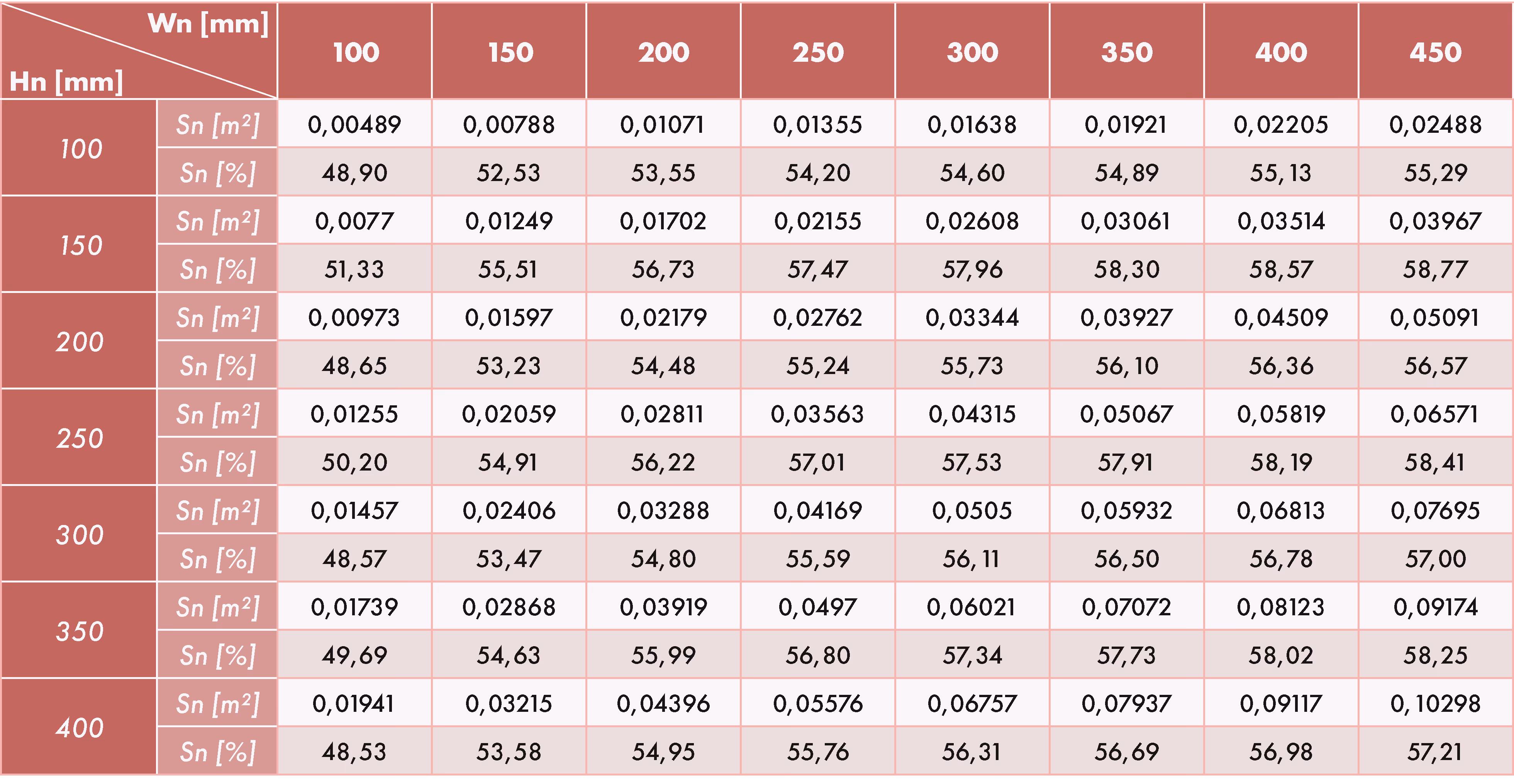

TABELAS DE SUPERFÍCIE ÚTIL PARA GCFR 0
TABELAS DE SUPERFÍCIE ÚTIL PARA GCFR/G 0
TABELAS DE SUPERFÍCIE ÚTIL PARA GCFR 8
INSTALAÇÃO

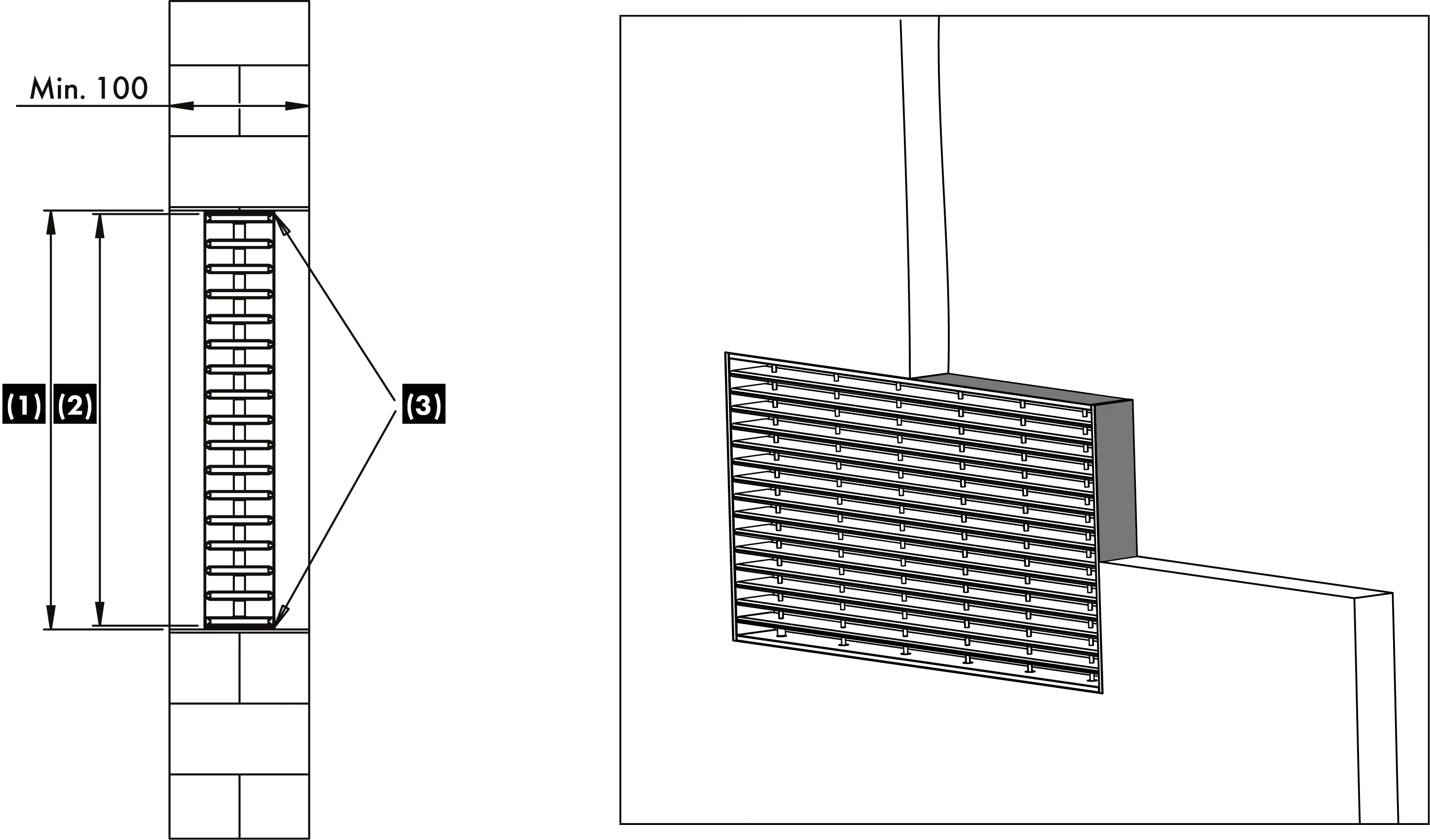

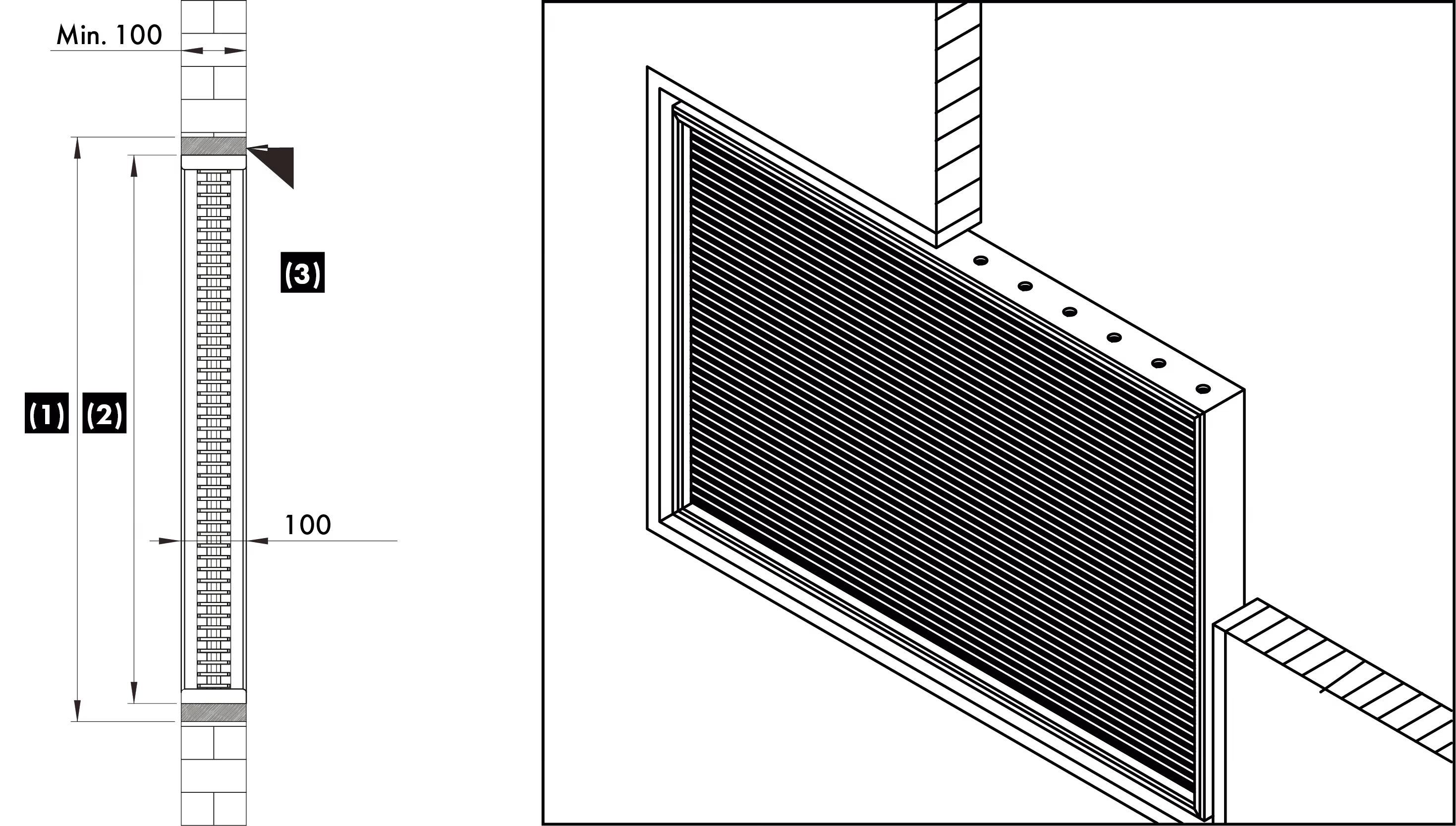

INSTALAÇÃO DA GRELHA INTUMESCENTE GCFR 0
Em parede de betão com 100 mm de espessura
(2) - (Ln-5) x (Hn-5) : grelha
(3) - Mastique neoprene (BCM)
INSTALAÇÃO DA GRELHA INTUMESCENTE GCFR/G 0
Em parede de betão com 100 mm de espessura
(2) - (Ln - 5) x (Hn - 5): grelha
(3) - Argamassa

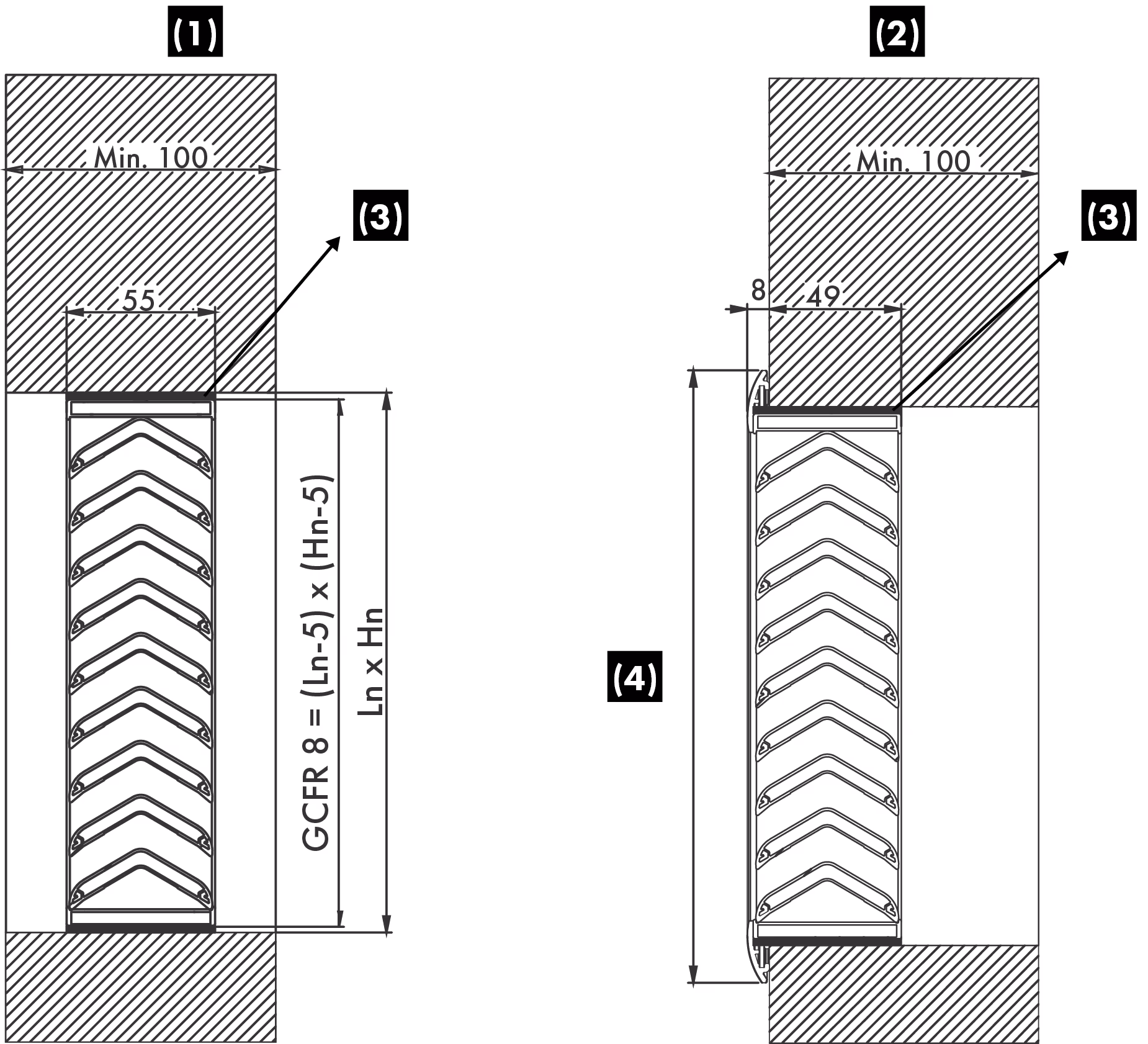

INSTALAÇÃO DA GRELHA INTUMESCENTE GCFR 8
Em parede de betão com 100 mm de espessura
(2) - Com aro de montagem
(3) - Mastique neoprene (BCM)
(4) - GCFR 8 + Aro = (Ln+28) x (Hn+28)
Em parede de gesso com 100 mm de espessura

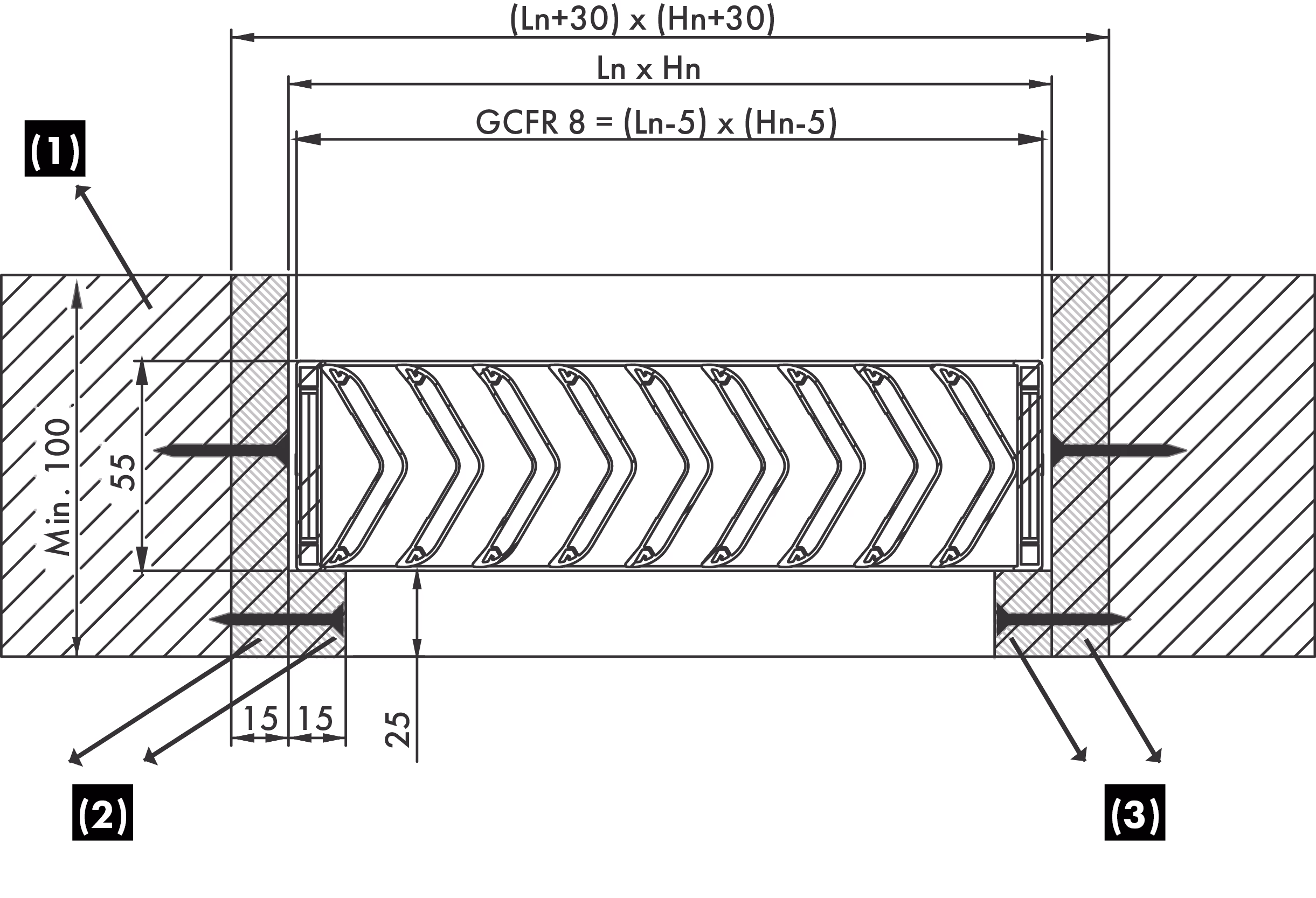

Em laje de betão com 100 mm de espessura
(2) - Placas de silicato de cálcio
(3) - Apoios
Em porta com 50 mm de espessura
ACESSÓRIOS
No items found.
ARO DE MONTAGEM
Versão para instalação em parede e laje de betão:
Entregue montado na grelha se encomendados em conjunto.
Versão para instalação em porta:
Entregue sempre em separado.
