GCFR
rejilla rectangular intumescente de solapas horizontales rectas (0 o /G 0) o inclinadas (8)
Este es un texto dentro de un bloque div.
Ventajas
Libre de mantenimiento.
Sección gratuita del 40 al 60%.
Fácil instalación
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
Amplia gama de dimensiones nominales:
GCFR 0 - 60:
- Rejilla rectangular intumescente, con solapas horizontales derechas.
- Clasificación EI 60 (ve i ↔ o) y EW 60 (ve i ↔ o) en muro de hormigón con un espesor ≥ 100 mm.
GCFR 0 - 90:
- Rejilla rectangular intumescente, con solapas horizontales derechas.
- Clasificación EI 90 (ve i ↔ o) y EW 90 (ve i ↔ o) en muro de hormigón con un espesor ≥ 100 mm.

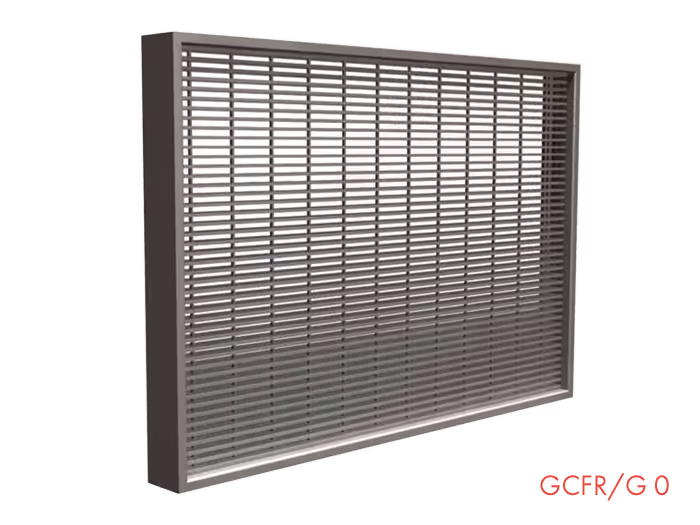

GCFR/G 0:
- Rejilla rectangular intumescente con solapas horizontales derechas para grandes dimensiones.
- Clasificación EI 60 (ve i ↔ o) y EW 60 (ve i ↔ o) en muro de hormigón con un espesor ≥ 100 mm.
GCFR 8:
- Rejilla rectangular intumescente, con solapas horizontales inclinadas.
- EI 60 (ve i ↔ o) y EW 60 (ve i ↔ o) me dan un grosor ≥ 50 mm.
- EI 60 (ve i ↔ o) y EW 90 (ve i ↔ o) en muro de hormigón con un espesor ≥ 100 mm.
- EI 60 (ho i ↔ o) y EW 60 (ho i ↔ o) en losas de hormigón con un espesor ≥ 100 mm.
- EI 60 (ve i ↔ o) y EW 60 (ve i ↔ o) en pared de estructura metálica + placas de yeso con un grosor ≥ 100 mm.
DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de ventilación para instalar en paredes o puertas para evitar la propagación del fuego, adecuada para aplicaciones especiales.
- Utilízalo dentro de edificios.
CONSTRUCCIÓN/COMPOSICIÓN
- Rejilla intumescente construida de plástico rellena con material intumescente de aletas horizontales rectas (0) o aletas inclinadas (8).
- El material intumescente presente en la construcción de las rejillas reacciona a partir de 100 °C.
OPCIONES
- Modelos GCFR 0 y GCFR/G 0:disponible en la versión EI 120 (consulte i <-> o), póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Vendido por unidad.

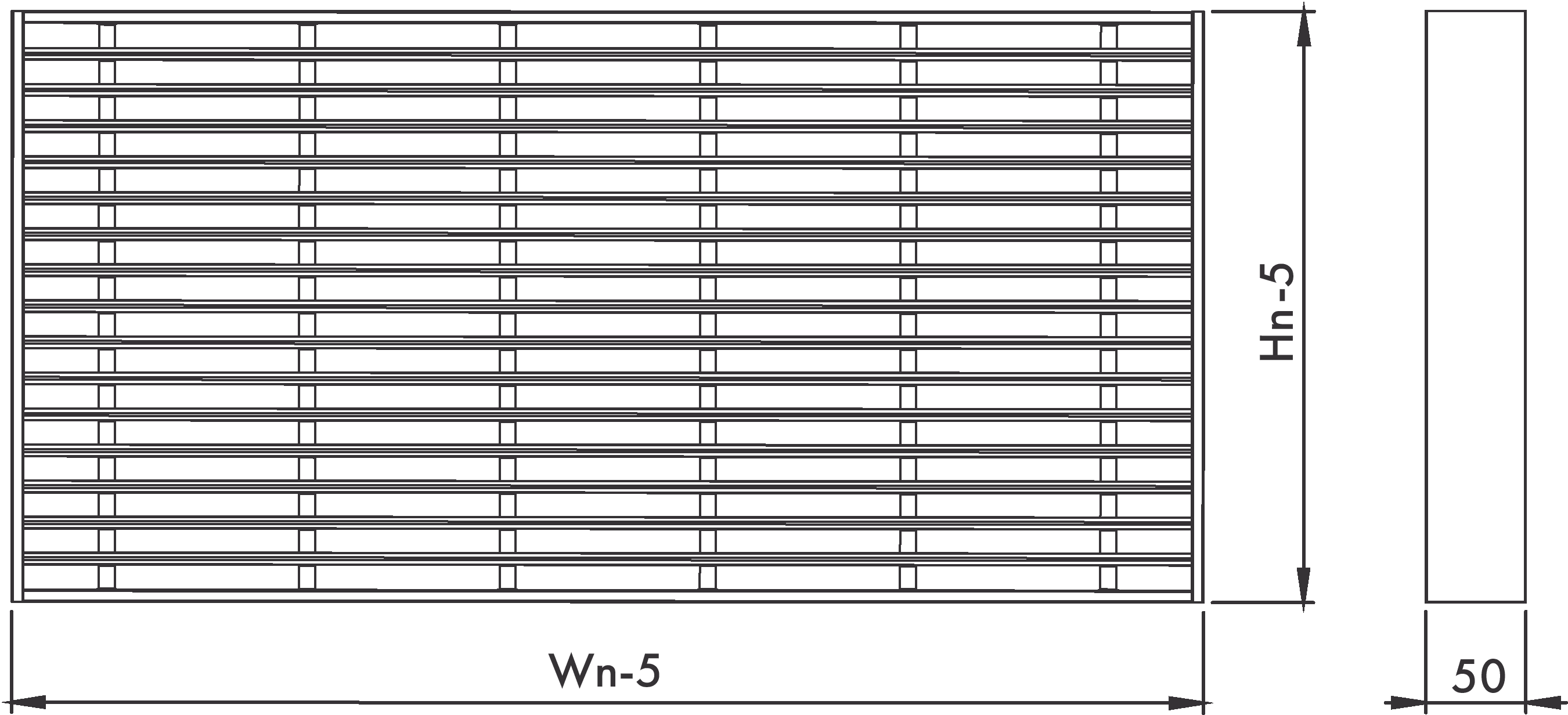

DIMENSIONES
DIMENSIONES
GCFR 0
GCFR/G 0
GCFR 8
CONFORMIDAD
- Las rejillas GCFR 0 y GCFR/G 0 se clasifican según la norma EN 13501-2 y se prueban según la norma EN 1364-1 (aplicación en pared).
- La rejilla GCFR 8 está clasificada según la norma EN 13501-2 y probada según la norma EN 1634-1 (aplicación en puerta), EN 1364-1 (aplicación en pared) y EN 1364-2 (aplicación en bastidor).
SELECCIÓN

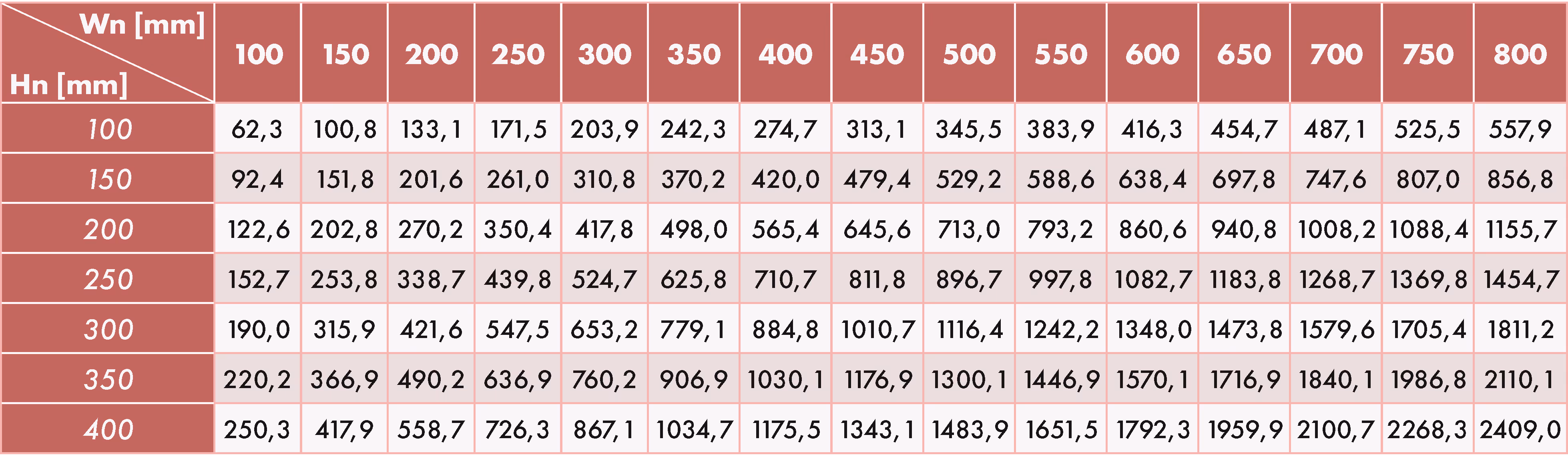

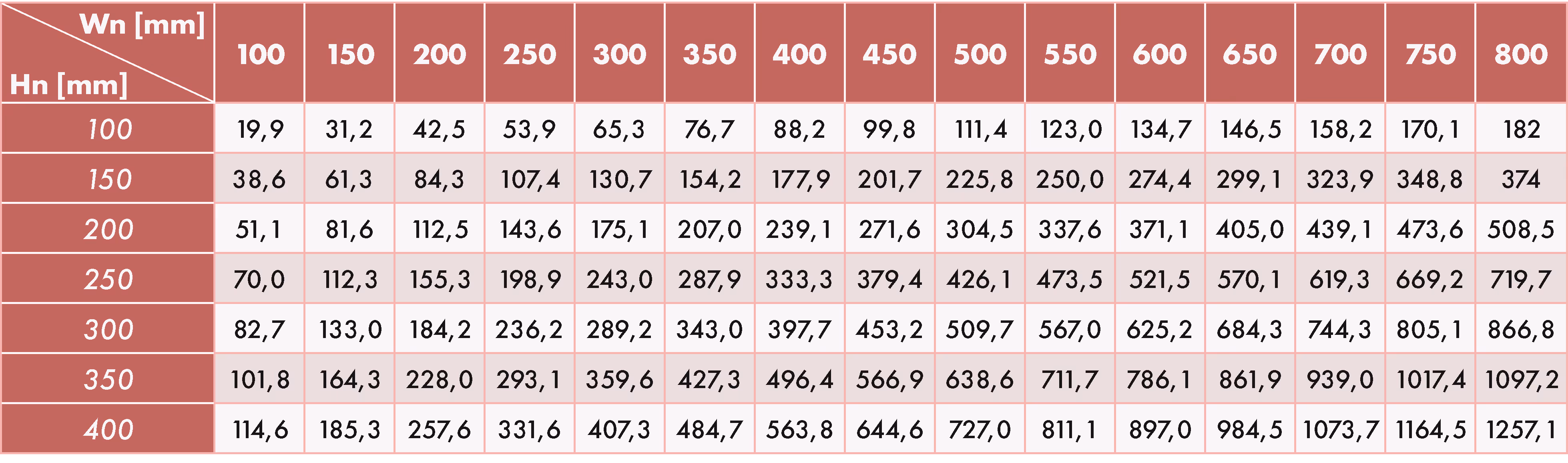

TABLAS DE CAUDALES MÁXIMOS PARA GCFR 0
ΔP 2 Pa: caudal en m³/h
ΔP 10 Pa: caudal en m³/h
TABLAS DE CAUDALES MÁXIMOS PARA GCFR/G 0
ΔP 2 Pa: caudal en m³/h
ΔP 10 Pa: caudal en m³/h
TABLAS DE CAUDALES MÁXIMOS PARA GCFR 8
ΔP 2 Pa: caudal en m³/h
ΔP 10 Pa: caudal en m³/h

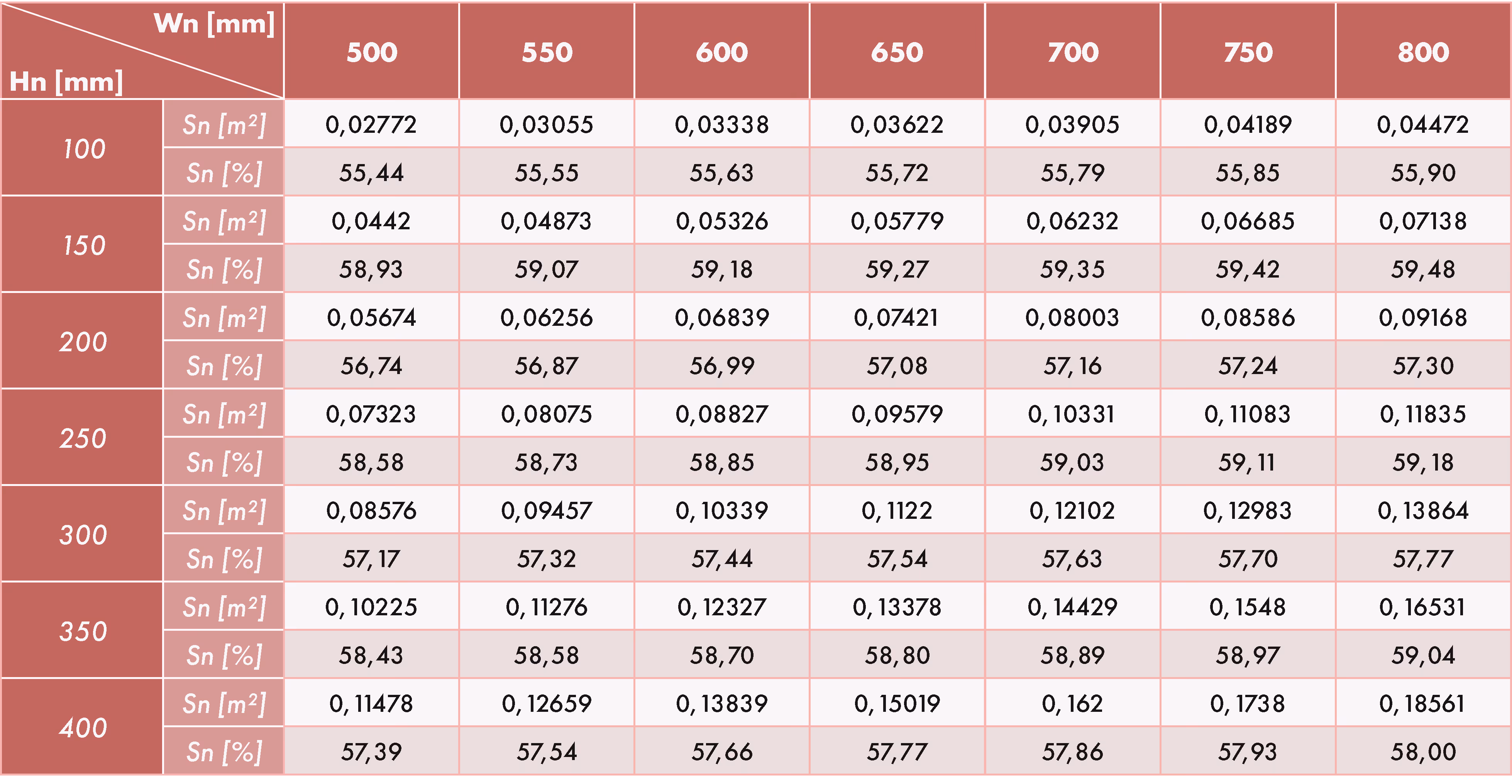

TABLAS DE ÁREAS ÚTILES PARA GCFR 0
TABLAS DE ÁREAS ÚTILES PARA GCFR/G 0
TABLAS DE SUPERFICIE ÚTILES PARA GCFR 8
INSTALACIÓN

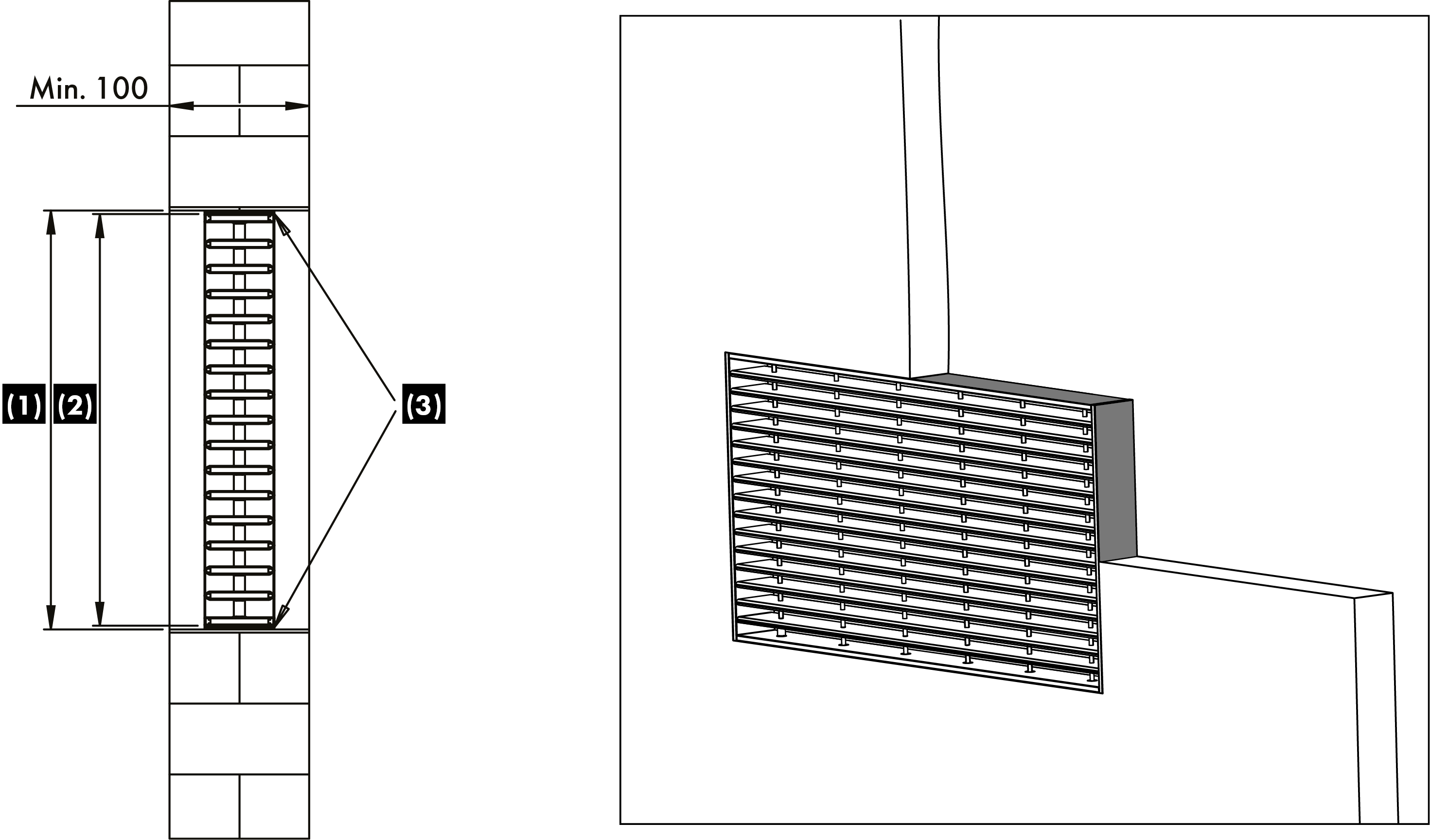

INSTALACIÓN DE REJILLA INTUMESCENTE GCFR 0
En pared de hormigón con 100 mm de espesor
(2) - (Ln-5) x (Hn-5): rejilla
(3) - Masilla de neopreno (BCM)

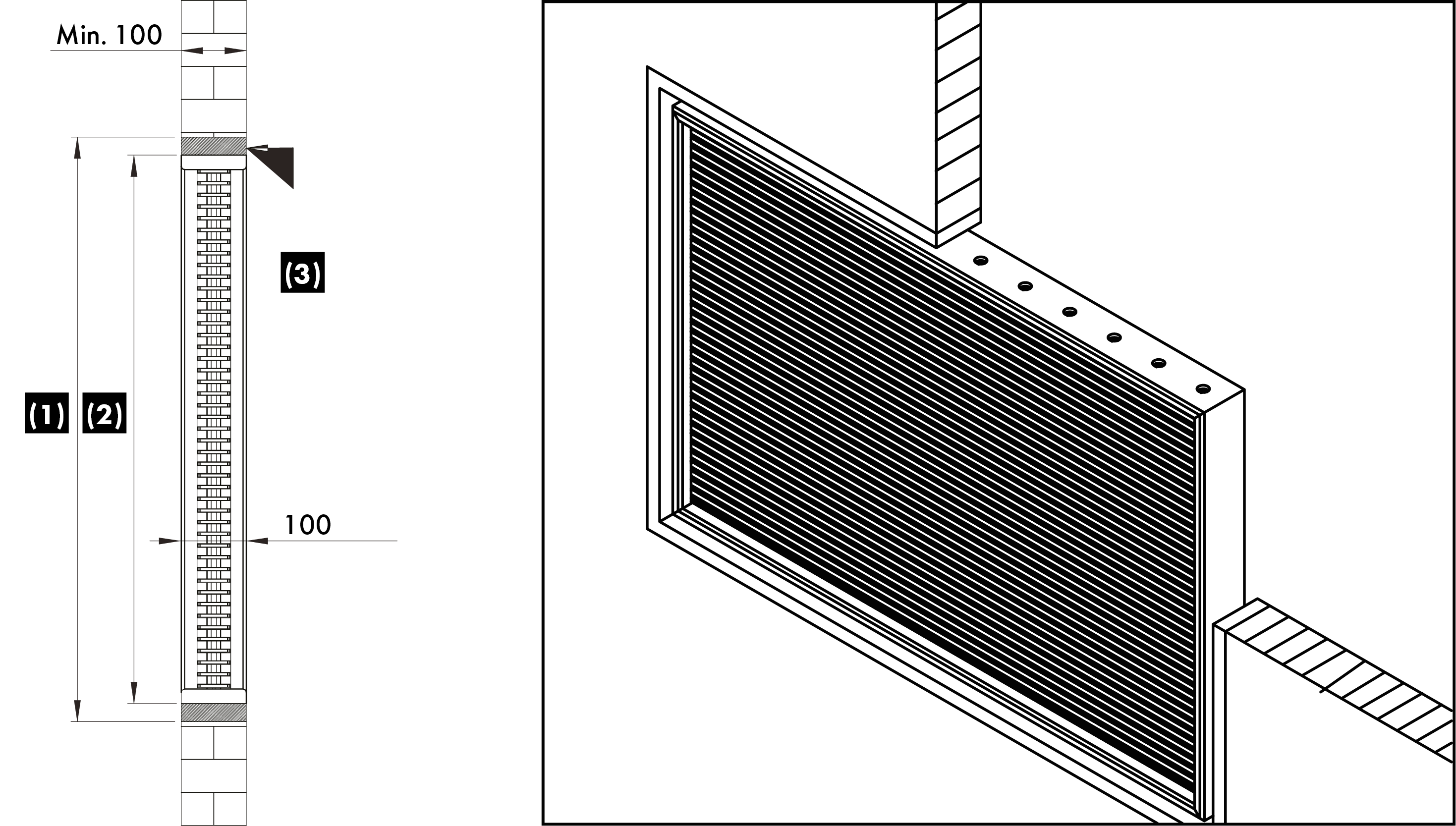

INSTALACIÓN DE REJILLA INTUMESCENTE GCFR/G 0
En pared de hormigón con 100 mm de espesor
(2) - (Ln - 5) x (Hn - 5): rejilla
(3) - Mortero

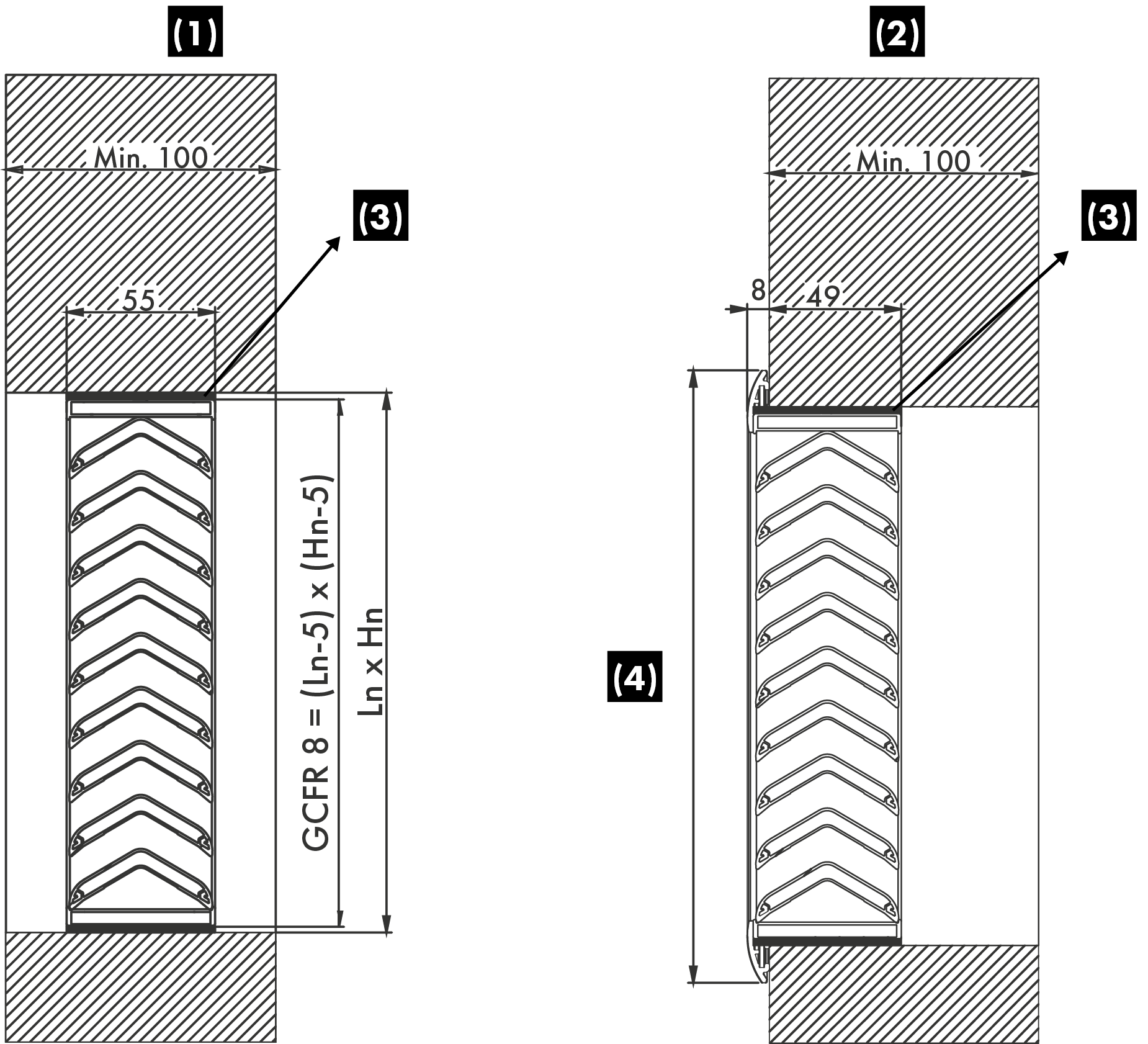

INSTALACIÓN DE LA REJILLA INTUMESCENTE GCFR 8
En pared de hormigón con 100 mm de espesor
(2) - Con anillo de montaje
(3) - Masilla de neopreno (BCM)
(4) - GCFR 8 + Aro = (Ln+28) x (Hn+28)
En pared de yeso con un espesor de 100 mm

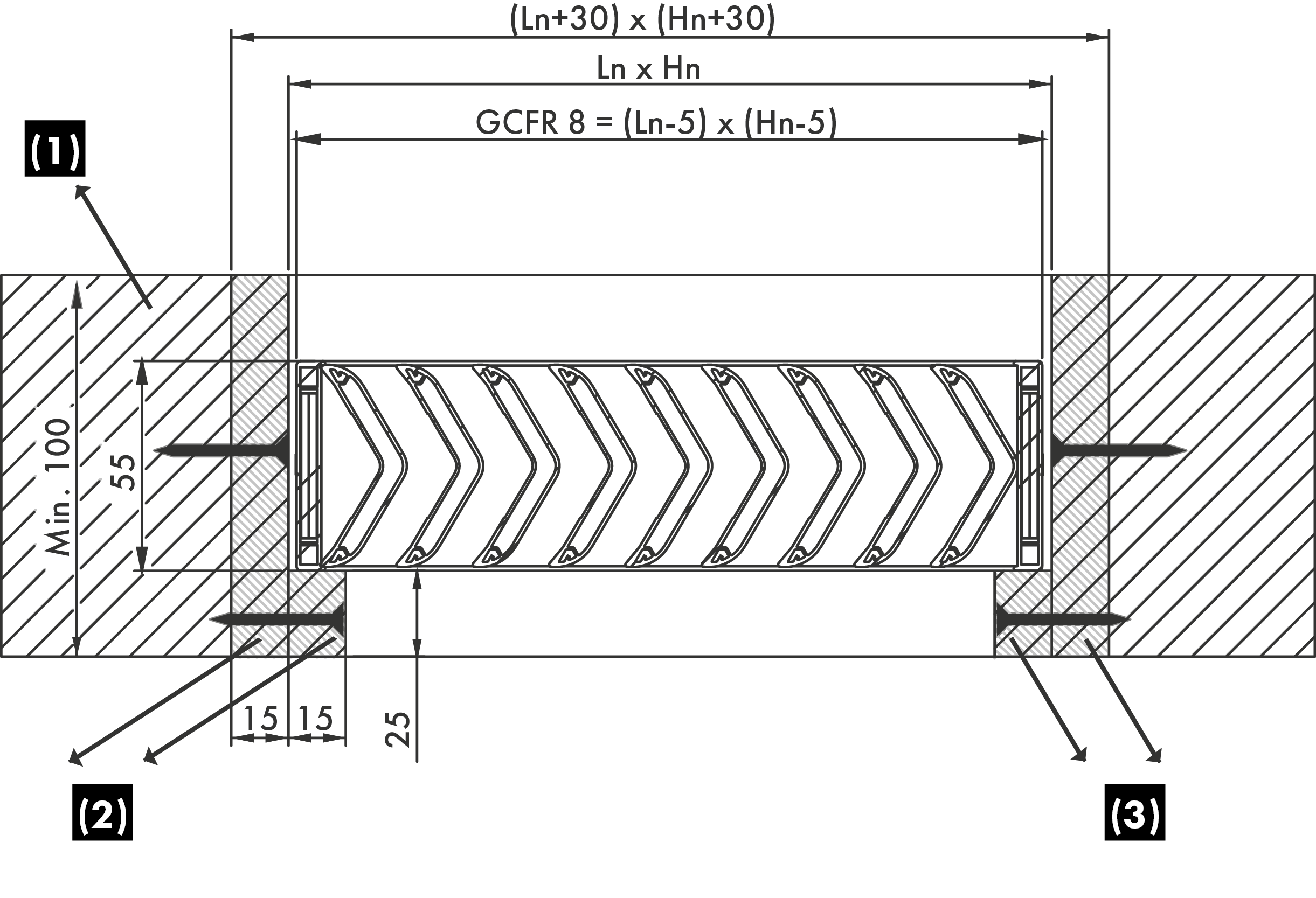

En losa de hormigón con un espesor de 100 mm
(2) - Placas de silicato cálcico
(3) - Soporte
En una puerta con un grosor de 50 mm
ACCESORIOS
No se ha encontrado ningún artículo.
ANILLO DE MONTAJE
Versión para instalación en pared y losa de hormigón:
Se entregan montados en la parrilla si se piden juntos.
Versión montada en puerto:
Siempre se entregan por separado.
