GAP 81
grelha de retorno em alumínio de alhetas fixas especial para placas de teto falso
This is some text inside of a div block.
Vantagens
Concebida para adaptação a placas de teto falso.
Excelente acabamento.
Leveza: construção em alumínio.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- 2 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 600 x 600 mm e 675 x 675 mm.
- Caudais indicativos de 800 até 3500 m³/h (tabela de seleção)
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Grelha de retorno especial para placas de teto falso
CONSTRUÇÃO / COMPOSIÇÃO
- Aro e alhetas em alumínio extrudido, alhetas fixas inclinadas a 45º.
- Acabamento: alumínio pintado a branco RAL 9010.
- Reforço central.
- Junta de estanquidade.
OPÇÕES
- Outras cores RAL.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
SELEÇÃO

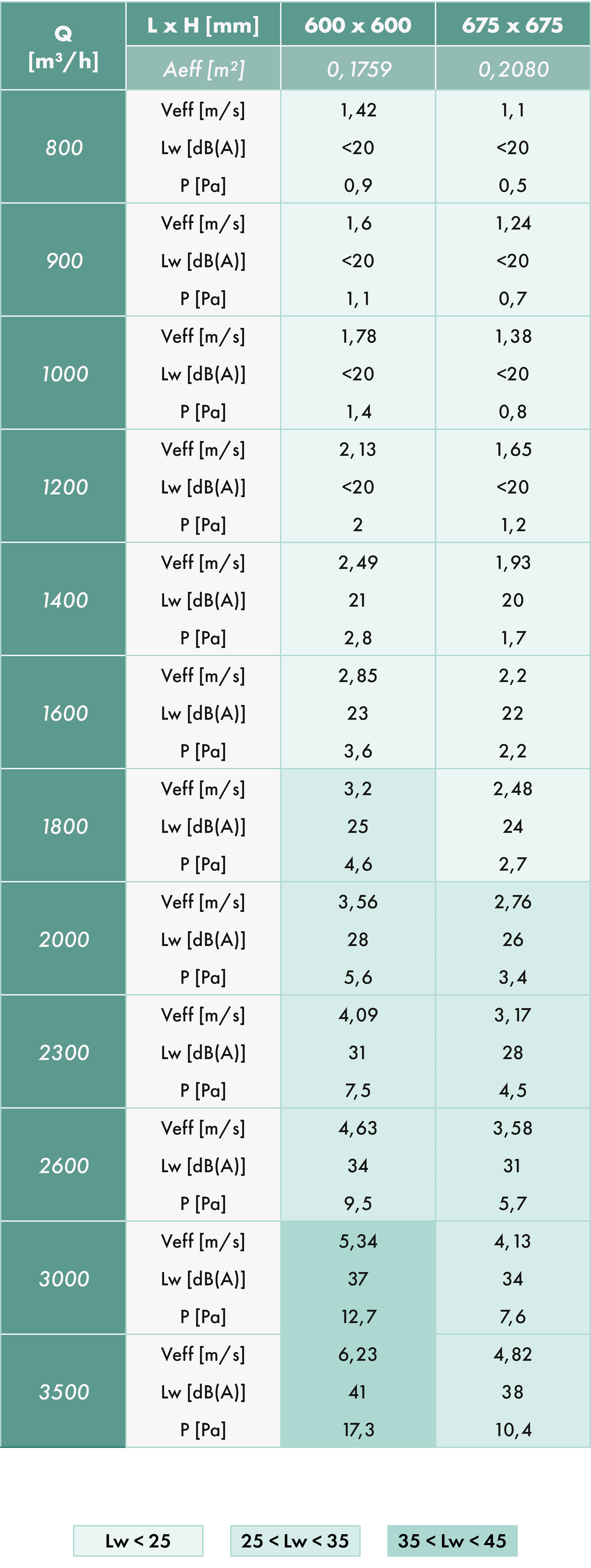

TABELA DE SELEÇÃO PARA GAP 81
INSTALAÇÃO
MONTAGEM COM PLENO
PFU 600 K e PFU 600 M
- Fixação através de parafusos no pleno PFU 600 (aro sem pré-furação).
MONTAGEM SEM PLENO
- A grelha é colocada, diretamente, nos tês da estrutura do teto falso para extração direta.
- Fixar a grelha na estrutura de suporte.
ACESSÓRIOS
PFU 600
T em pirâmide.
Uma picagem de ligação com Ø 250 mm.

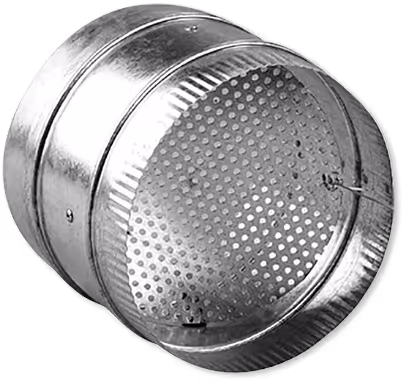

RFP
Registo em chapa perfurada.
