GAP 81
rejilla de retorno en aluminio con aletas fijas especial para paneles de falso techo
Esto es un texto dentro de un bloque div.
Ventajas
Diseñado para adaptarse a las falsas placas techo .
Excelente acabado.
Ligereza: construcción en aluminio.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 2 tamaños disponibles (tarifas).
- Dimensiones límite de fabricación: 600 x 600 mm y 675 x 675 mm.
- Caudales indicativos de 800 a 3500 m³/h (tabla de selección)

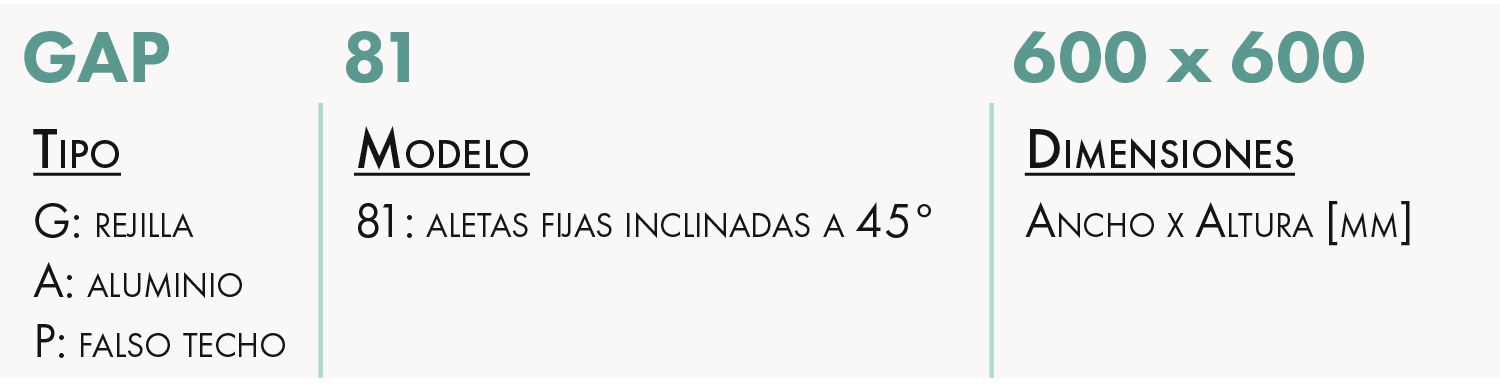

DENOMINACIÓN
APLICACIÓN / USO
- Rejilla de retorno especial para placas de techo
CONSTRUCCIÓN / COMPOSICIÓN
- Marco y aletas en aluminio extruidas, aletas fijas inclinadas a 45º.
- Acabado: aluminio pintado en blanco RAL 9010.
- Refuerzo central.
- Junta de estanqueidad.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
SELECCIÓN
TABLA DE SELECCIÓN PARA GAP 81
INSTALACIÓN
MONTAJE COMPLETO
PFU 600 K y PFU 600 M
- Montaje mediante tornillos en el plenum de conexión PFU 600 (marco sin perforación previa).
MONTAJE COMPLETO
- la rejilla se coloca directamente en las tes de la estructura del falso techo para la extracción directa.
- fijar la rejilla a la estructura de soporte.
ACCESORIOS
PFU 600
T en pirámide.
Una conexión Ø 250 mm.
RFP
Compuerta en chapa perforada.
